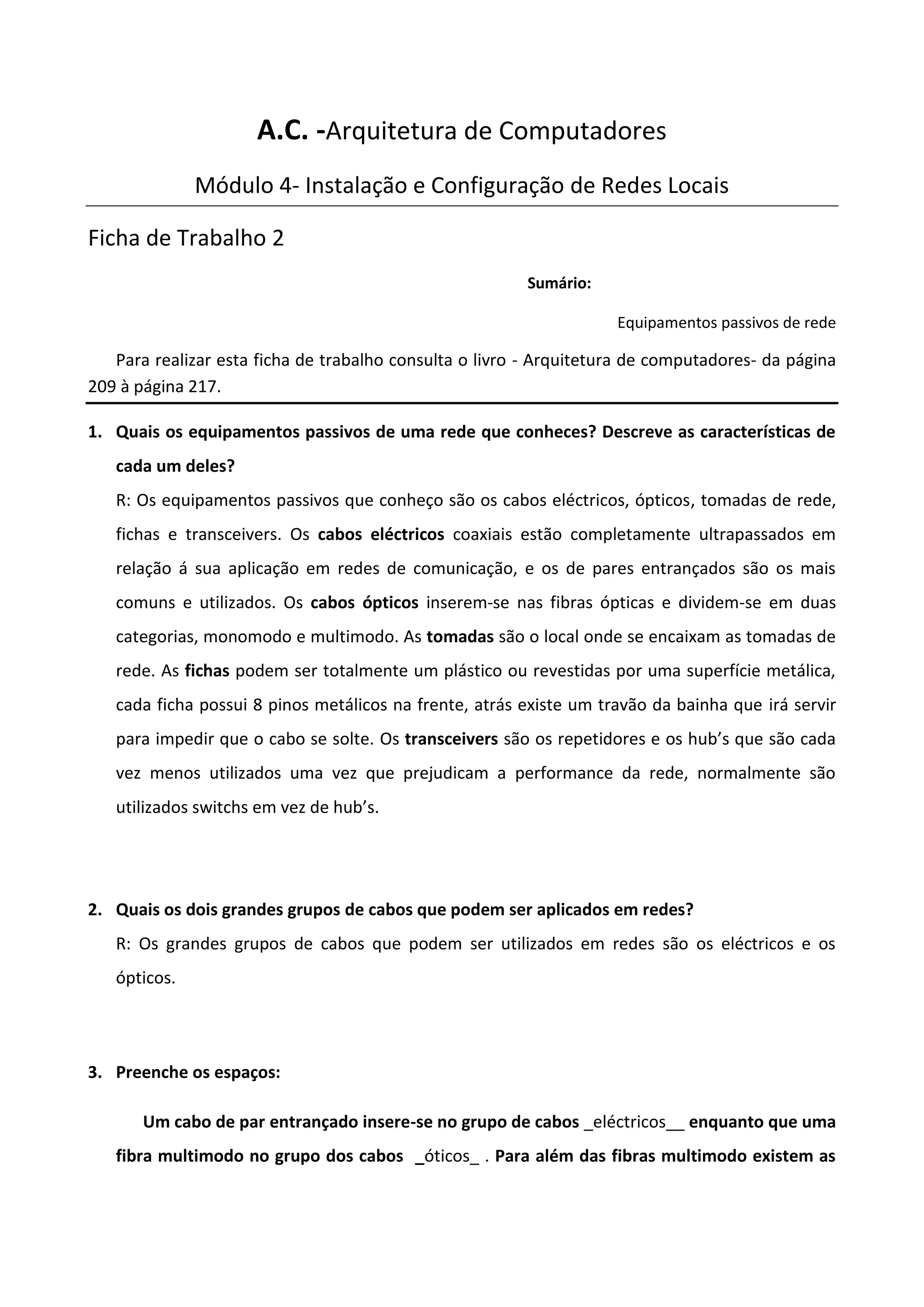

1. A.C. -Arquitetura de Computadores
Módulo 4- Instalação e Configuração de Redes Locais
Ficha de Trabalho 2
Sumário:
Equipamentos passivos de rede
Para realizar esta ficha de trabalho consulta o livro - Arquitetura de computadores- da página
209 à página 217.
1. Quais os equipamentos passivos de uma rede que conheces? Descreve as características de
cada um deles?
R: Os equipamentos passivos que conheço são os cabos eléctricos, ópticos, tomadas de rede,
fichas e transceivers. Os cabos eléctricos coaxiais estão completamente ultrapassados em
relação á sua aplicação em redes de comunicação, e os de pares entrançados são os mais
comuns e utilizados. Os cabos ópticos inserem-se nas fibras ópticas e dividem-se em duas
categorias, monomodo e multimodo. As tomadas são o local onde se encaixam as tomadas de
rede. As fichas podem ser totalmente um plástico ou revestidas por uma superfície metálica,
cada ficha possui 8 pinos metálicos na frente, atrás existe um travão da bainha que irá servir
para impedir que o cabo se solte. Os transceivers são os repetidores e os hub’s que são cada
vez menos utilizados uma vez que prejudicam a performance da rede, normalmente são
utilizados switchs em vez de hub’s.
2. Quais os dois grandes grupos de cabos que podem ser aplicados em redes?
R: Os grandes grupos de cabos que podem ser utilizados em redes são os eléctricos e os
ópticos.
3. Preenche os espaços:
Um cabo de par entrançado insere-se no grupo de cabos _eléctricos__ enquanto que uma
fibra multimodo no grupo dos cabos _óticos_ . Para além das fibras multimodo existem as

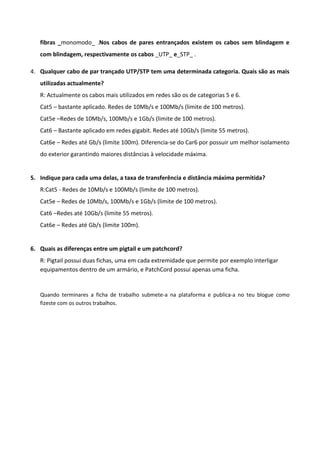

2. fibras _monomodo_ .Nos cabos de pares entrançados existem os cabos sem blindagem e
com blindagem, respectivamente os cabos _UTP_ e_STP_ .
4. Qualquer cabo de par trançado UTP/STP tem uma determinada categoria. Quais são as mais
utilizadas actualmente?
R: Actualmente os cabos mais utilizados em redes são os de categorias 5 e 6.
Cat5 – bastante aplicado. Redes de 10Mb/s e 100Mb/s (limite de 100 metros).
Cat5e –Redes de 10Mb/s, 100Mb/s e 1Gb/s (limite de 100 metros).
Cat6 – Bastante aplicado em redes gigabit. Redes até 10Gb/s (limite 55 metros).
Cat6e – Redes até Gb/s (limite 100m). Diferencia-se do Car6 por possuir um melhor isolamento
do exterior garantindo maiores distâncias à velocidade máxima.
5. Indique para cada uma delas, a taxa de transferência e distância máxima permitida?
R:Cat5 - Redes de 10Mb/s e 100Mb/s (limite de 100 metros).
Cat5e – Redes de 10Mb/s, 100Mb/s e 1Gb/s (limite de 100 metros).
Cat6 –Redes até 10Gb/s (limite 55 metros).
Cat6e – Redes até Gb/s (limite 100m).
6. Quais as diferenças entre um pigtail e um patchcord?
R: Pigtail possui duas fichas, uma em cada extremidade que permite por exemplo interligar
equipamentos dentro de um armário, e PatchCord possui apenas uma ficha.
Quando terminares a ficha de trabalho submete-a na plataforma e publica-a no teu blogue como
fizeste com os outros trabalhos.
