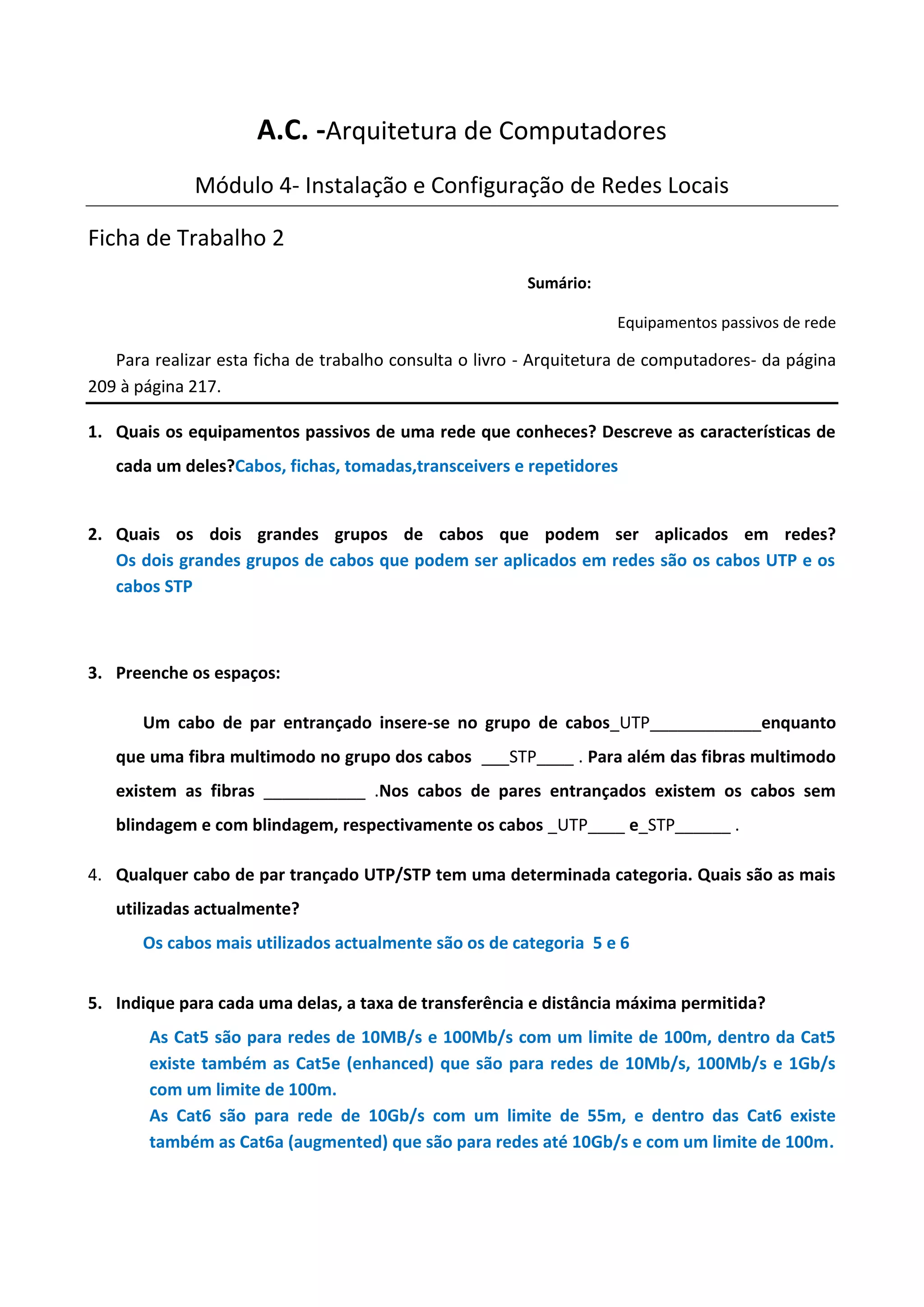

1. A.C. -Arquitetura de Computadores
Módulo 4- Instalação e Configuração de Redes Locais
Ficha de Trabalho 2
Sumário:
Equipamentos passivos de rede
Para realizar esta ficha de trabalho consulta o livro - Arquitetura de computadores- da página
209 à página 217.
1. Quais os equipamentos passivos de uma rede que conheces? Descreve as características de
cada um deles?Cabos, fichas, tomadas,transceivers e repetidores
2. Quais os dois grandes grupos de cabos que podem ser aplicados em redes?
Os dois grandes grupos de cabos que podem ser aplicados em redes são os cabos UTP e os
cabos STP
3. Preenche os espaços:
Um cabo de par entrançado insere-se no grupo de cabos_UTP____________enquanto
que uma fibra multimodo no grupo dos cabos ___STP____ . Para além das fibras multimodo
existem as fibras ___________ .Nos cabos de pares entrançados existem os cabos sem
blindagem e com blindagem, respectivamente os cabos _UTP____ e_STP______ .
4. Qualquer cabo de par trançado UTP/STP tem uma determinada categoria. Quais são as mais
utilizadas actualmente?
Os cabos mais utilizados actualmente são os de categoria 5 e 6
5. Indique para cada uma delas, a taxa de transferência e distância máxima permitida?
As Cat5 são para redes de 10MB/s e 100Mb/s com um limite de 100m, dentro da Cat5
existe também as Cat5e (enhanced) que são para redes de 10Mb/s, 100Mb/s e 1Gb/s
com um limite de 100m.
As Cat6 são para rede de 10Gb/s com um limite de 55m, e dentro das Cat6 existe
também as Cat6a (augmented) que são para redes até 10Gb/s e com um limite de 100m.

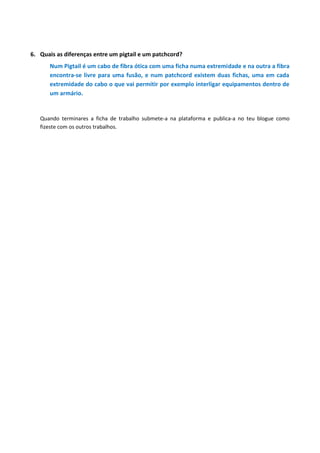

2. 6. Quais as diferenças entre um pigtail e um patchcord?
Num Pigtail é um cabo de fibra ótica com uma ficha numa extremidade e na outra a fibra
encontra-se livre para uma fusão, e num patchcord existem duas fichas, uma em cada
extremidade do cabo o que vai permitir por exemplo interligar equipamentos dentro de
um armário.
Quando terminares a ficha de trabalho submete-a na plataforma e publica-a no teu blogue como
fizeste com os outros trabalhos.
