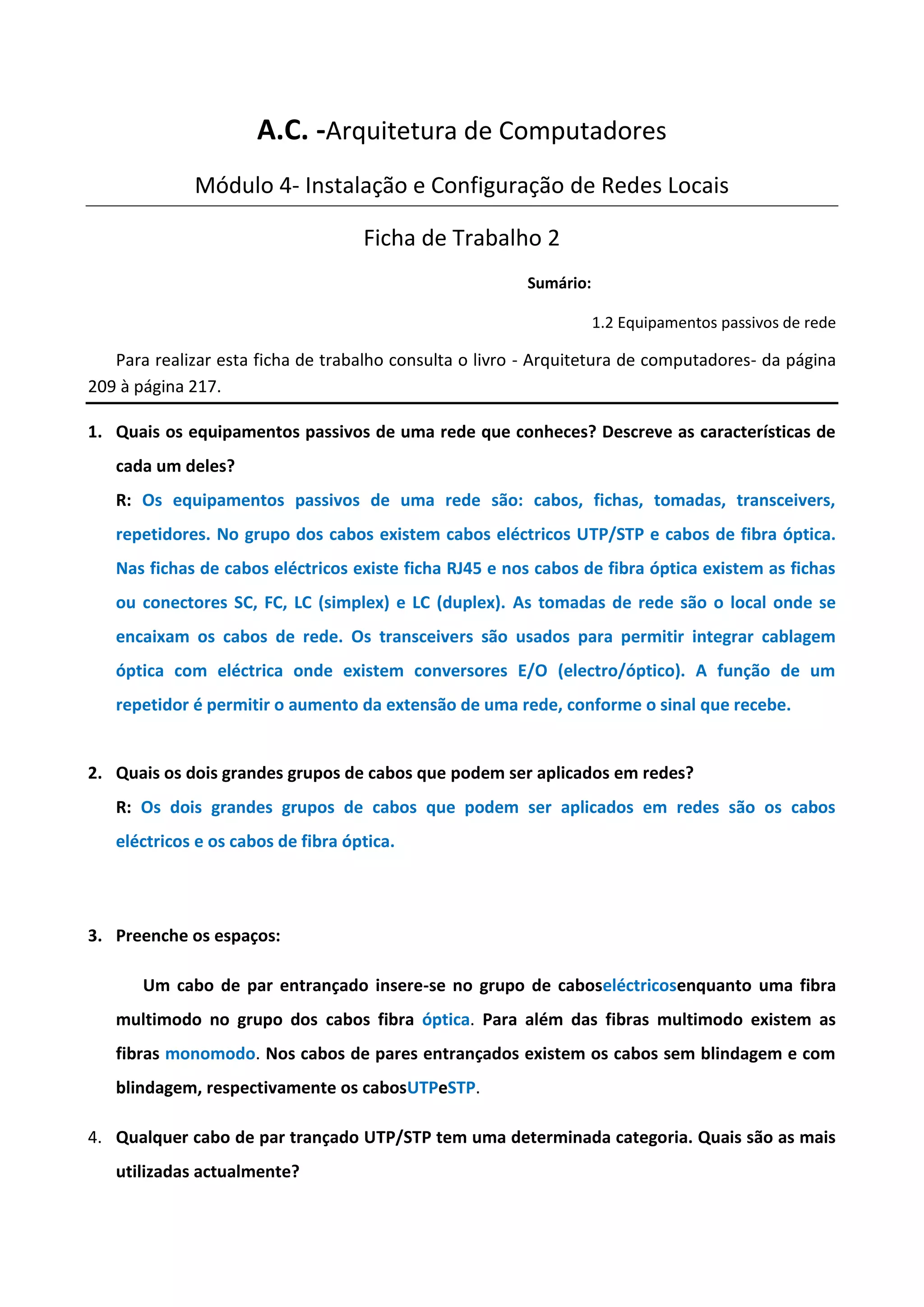

1. A.C. -Arquitetura de Computadores
Módulo 4- Instalação e Configuração de Redes Locais
Ficha de Trabalho 2
Sumário:
1.2 Equipamentos passivos de rede
Para realizar esta ficha de trabalho consulta o livro - Arquitetura de computadores- da página
209 à página 217.
1. Quais os equipamentos passivos de uma rede que conheces? Descreve as características de
cada um deles?
R: Os equipamentos passivos de uma rede são: cabos, fichas, tomadas, transceivers,
repetidores. No grupo dos cabos existem cabos eléctricos UTP/STP e cabos de fibra óptica.
Nas fichas de cabos eléctricos existe ficha RJ45 e nos cabos de fibra óptica existem as fichas
ou conectores SC, FC, LC (simplex) e LC (duplex). As tomadas de rede são o local onde se
encaixam os cabos de rede. Os transceivers são usados para permitir integrar cablagem
óptica com eléctrica onde existem conversores E/O (electro/óptico). A função de um
repetidor é permitir o aumento da extensão de uma rede, conforme o sinal que recebe.
2. Quais os dois grandes grupos de cabos que podem ser aplicados em redes?
R: Os dois grandes grupos de cabos que podem ser aplicados em redes são os cabos
eléctricos e os cabos de fibra óptica.
3. Preenche os espaços:
Um cabo de par entrançado insere-se no grupo de caboseléctricosenquanto uma fibra
multimodo no grupo dos cabos fibra óptica. Para além das fibras multimodo existem as
fibras monomodo. Nos cabos de pares entrançados existem os cabos sem blindagem e com
blindagem, respectivamente os cabosUTPeSTP.
4. Qualquer cabo de par trançado UTP/STP tem uma determinada categoria. Quais são as mais
utilizadas actualmente?

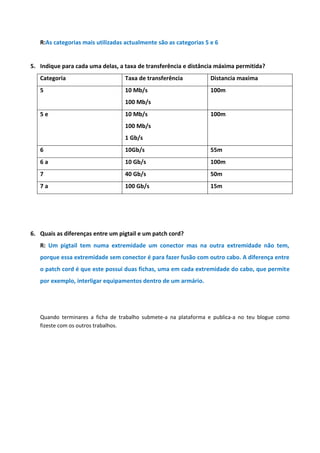

2. R:As categorias mais utilizadas actualmente são as categorias 5 e 6
5. Indique para cada uma delas, a taxa de transferência e distância máxima permitida?
Categoria Taxa de transferência Distancia maxima
5 10 Mb/s 100m
100 Mb/s
5e 10 Mb/s 100m
100 Mb/s
1 Gb/s
6 10Gb/s 55m
6a 10 Gb/s 100m
7 40 Gb/s 50m
7a 100 Gb/s 15m
6. Quais as diferenças entre um pigtail e um patch cord?
R: Um pigtail tem numa extremidade um conector mas na outra extremidade não tem,
porque essa extremidade sem conector é para fazer fusão com outro cabo. A diferença entre
o patch cord é que este possui duas fichas, uma em cada extremidade do cabo, que permite
por exemplo, interligar equipamentos dentro de um armário.
