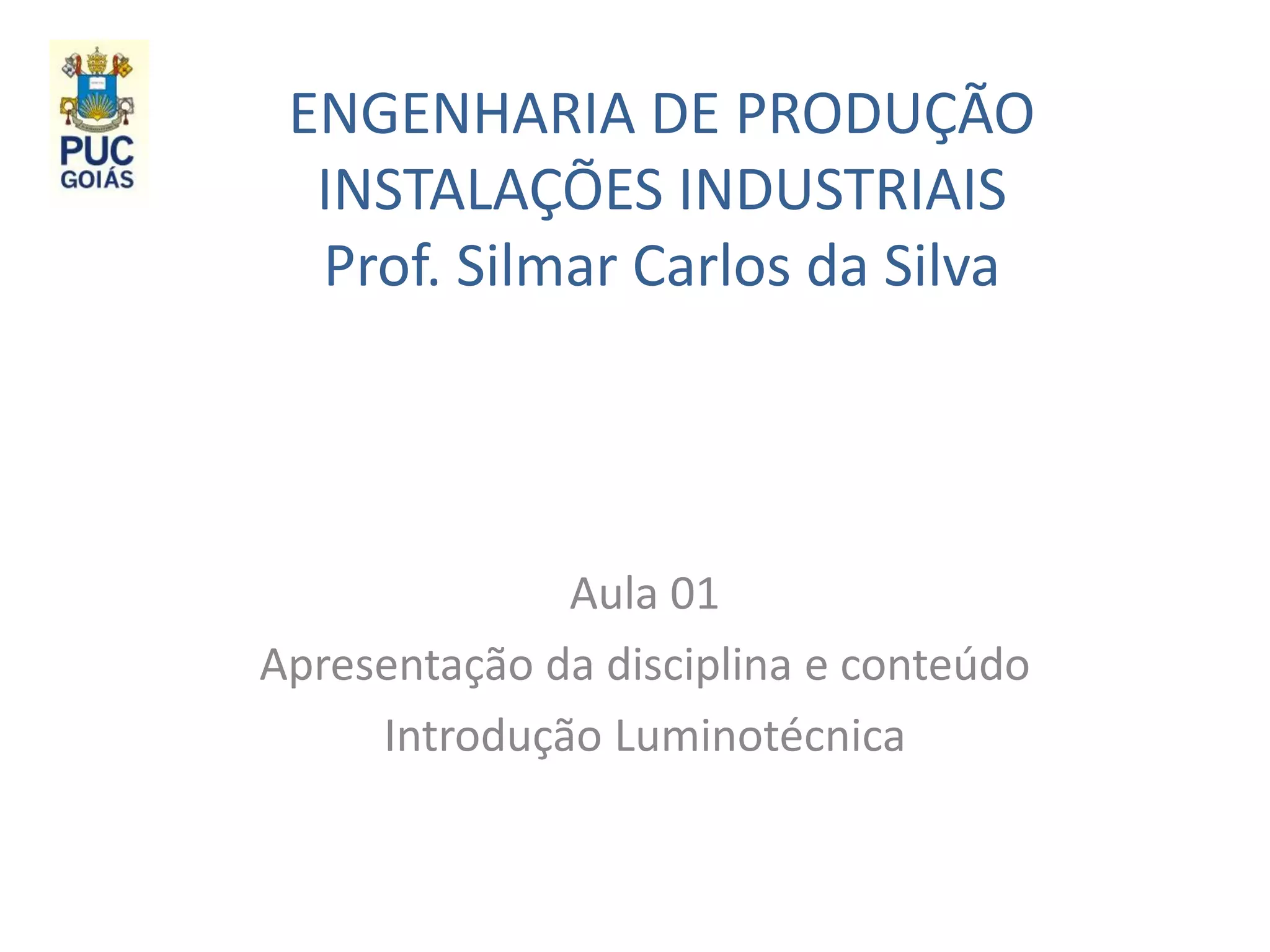

1. ENGENHARIA DE PRODUÇÃO
INSTALAÇÕES INDUSTRIAIS
Prof. Silmar Carlos da Silva
Aula 01
Apresentação da disciplina e conteúdo
Introdução Luminotécnica

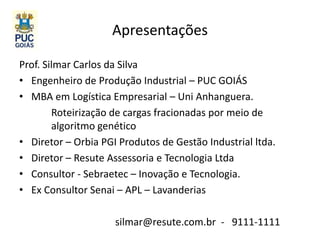

2. Apresentações
Prof. Silmar Carlos da Silva
• Engenheiro de Produção Industrial – PUC GOIÁS
• MBA em Logística Empresarial – Uni Anhanguera.
Roteirização de cargas fracionadas por meio de
algoritmo genético
• Diretor – Orbia PGI Produtos de Gestão Industrial ltda.
• Diretor – Resute Assessoria e Tecnologia Ltda
• Consultor - Sebraetec – Inovação e Tecnologia.
• Ex Consultor Senai – APL – Lavanderias
silmar@resute.com.br - 9111-1111

3. Atuações
• Layout Industrial – Reestruturação e Implantação
• Custos Industriais
• Apontamento de Produção
• Elaboração e Implantação de PPCP
• Organização de Estoque
• Implantação de Departamento de Engenharia
• Projeto de Produto
• ART e CAT para Projetos de Produto
• Projetos de Softwares / ERP

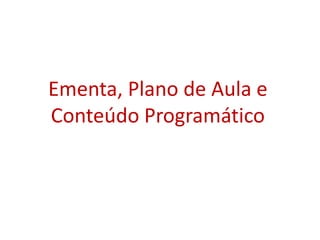

4. Ementa, Plano de Aula e
Conteúdo Programático

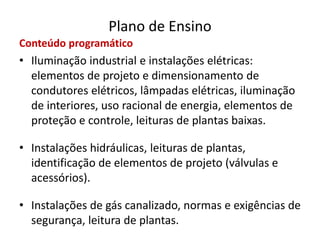

5. Plano de Ensino
Conteúdo programático
• Iluminação industrial e instalações elétricas:
elementos de projeto e dimensionamento de
condutores elétricos, lâmpadas elétricas, iluminação
de interiores, uso racional de energia, elementos de
proteção e controle, leituras de plantas baixas.
• Instalações hidráulicas, leituras de plantas,
identificação de elementos de projeto (válvulas e
acessórios).
• Instalações de gás canalizado, normas e exigências de
segurança, leitura de plantas.

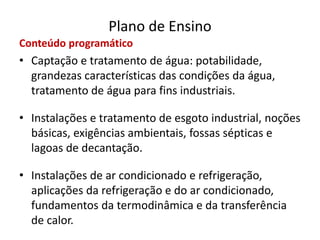

6. Plano de Ensino
Conteúdo programático
• Captação e tratamento de água: potabilidade,
grandezas características das condições da água,
tratamento de água para fins industriais.
• Instalações e tratamento de esgoto industrial, noções
básicas, exigências ambientais, fossas sépticas e
lagoas de decantação.
• Instalações de ar condicionado e refrigeração,
aplicações da refrigeração e do ar condicionado,
fundamentos da termodinâmica e da transferência
de calor.

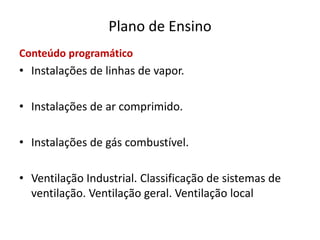

7. Plano de Ensino
Conteúdo programático
• Instalações de linhas de vapor.
• Instalações de ar comprimido.
• Instalações de gás combustível.
• Ventilação Industrial. Classificação de sistemas de
ventilação. Ventilação geral. Ventilação local

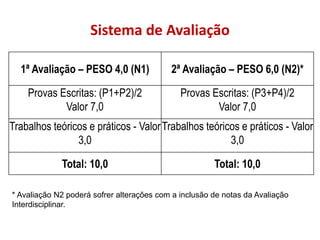

8. Sistema de Avaliação
1ª Avaliação – PESO 4,0 (N1) 2ª Avaliação – PESO 6,0 (N2)*
Provas Escritas: (P1+P2)/2
Valor 7,0
Provas Escritas: (P3+P4)/2
Valor 7,0
Trabalhos teóricos e práticos - Valor
3,0
Trabalhos teóricos e práticos - Valor
3,0
Total: 10,0 Total: 10,0
* Avaliação N2 poderá sofrer alterações com a inclusão de notas da Avaliação
Interdisciplinar.

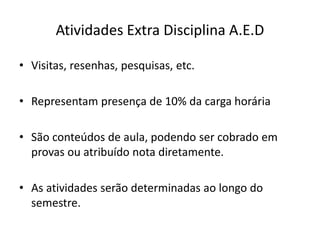

9. Atividades Extra Disciplina A.E.D
• Visitas, resenhas, pesquisas, etc.
• Representam presença de 10% da carga horária
• São conteúdos de aula, podendo ser cobrado em
provas ou atribuído nota diretamente.
• As atividades serão determinadas ao longo do
semestre.

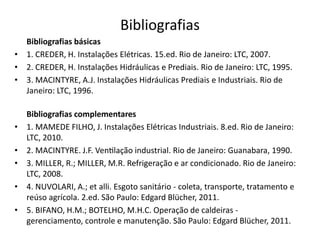

10. Bibliografias básicas
• 1. CREDER, H. Instalações Elétricas. 15.ed. Rio de Janeiro: LTC, 2007.
• 2. CREDER, H. Instalações Hidráulicas e Prediais. Rio de Janeiro: LTC, 1995.
• 3. MACINTYRE, A.J. Instalações Hidráulicas Prediais e Industriais. Rio de
Janeiro: LTC, 1996.
Bibliografias complementares
• 1. MAMEDE FILHO, J. Instalações Elétricas Industriais. 8.ed. Rio de Janeiro:
LTC, 2010.
• 2. MACINTYRE. J.F. Ventilação industrial. Rio de Janeiro: Guanabara, 1990.
• 3. MILLER, R.; MILLER, M.R. Refrigeração e ar condicionado. Rio de Janeiro:
LTC, 2008.
• 4. NUVOLARI, A.; et alli. Esgoto sanitário - coleta, transporte, tratamento e
reúso agrícola. 2.ed. São Paulo: Edgard Blücher, 2011.
• 5. BIFANO, H.M.; BOTELHO, M.H.C. Operação de caldeiras -
gerenciamento, controle e manutenção. São Paulo: Edgard Blücher, 2011.
Bibliografias

11. Luminotécnica

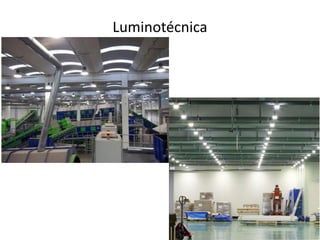

12. Luminotécnica

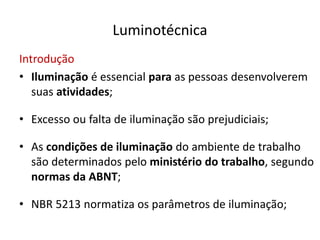

Introdução
• Iluminação é essencial para as pessoas desenvolverem
suas atividades;
• Excesso ou falta de iluminação são prejudiciais;
• As condições de iluminação do ambiente de trabalho
são determinados pelo ministério do trabalho, segundo
normas da ABNT;
• NBR 5213 normatiza os parâmetros de iluminação;

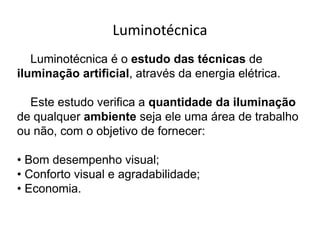

13. Luminotécnica
Luminotécnica é o estudo das técnicas de
iluminação artificial, através da energia elétrica.
Este estudo verifica a quantidade da iluminação
de qualquer ambiente seja ele uma área de trabalho
ou não, com o objetivo de fornecer:
• Bom desempenho visual;
• Conforto visual e agradabilidade;
• Economia.

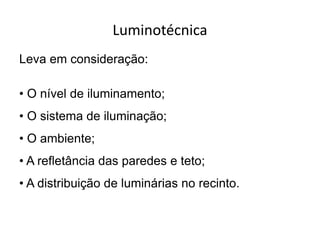

14. Luminotécnica
Leva em consideração:
• O nível de iluminamento;
• O sistema de iluminação;
• O ambiente;
• A refletância das paredes e teto;
• A distribuição de luminárias no recinto.

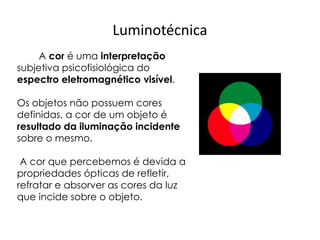

15. Luminotécnica
A cor é uma interpretação
subjetiva psicofisiológica do
espectro eletromagnético visível.
Os objetos não possuem cores
definidas, a cor de um objeto é
resultado da iluminação incidente
sobre o mesmo.
A cor que percebemos é devida a
propriedades ópticas de refletir,
refratar e absorver as cores da luz
que incide sobre o objeto.

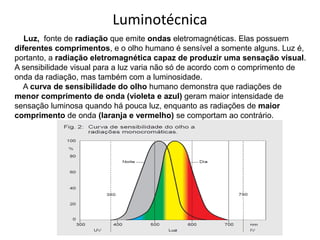

16. Luz, fonte de radiação que emite ondas eletromagnéticas. Elas possuem
diferentes comprimentos, e o olho humano é sensível a somente alguns. Luz é,
portanto, a radiação eletromagnética capaz de produzir uma sensação visual.
A sensibilidade visual para a luz varia não só de acordo com o comprimento de
onda da radiação, mas também com a luminosidade.
A curva de sensibilidade do olho humano demonstra que radiações de
menor comprimento de onda (violeta e azul) geram maior intensidade de
sensação luminosa quando há pouca luz, enquanto as radiações de maior
comprimento de onda (laranja e vermelho) se comportam ao contrário.
Luminotécnica

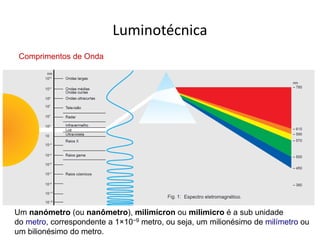

17. Luminotécnica
Comprimentos de Onda
Um nanómetro (ou nanômetro), milimícron ou milimicro é a sub unidade
do metro, correspondente a 1×10−9 metro, ou seja, um milionésimo de milímetro ou
um bilionésimo do metro.

18. Luminotécnica

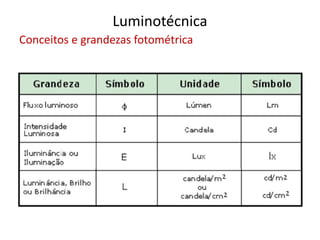

Conceitos e grandezas fotométrica

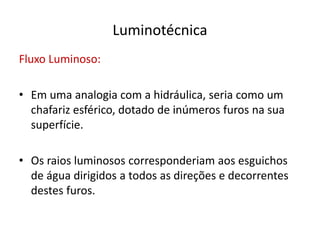

19. Luminotécnica
Fluxo Luminoso:
• Em uma analogia com a hidráulica, seria como um
chafariz esférico, dotado de inúmeros furos na sua
superfície.
• Os raios luminosos corresponderiam aos esguichos
de água dirigidos a todos as direções e decorrentes
destes furos.

20. Luminotécnica

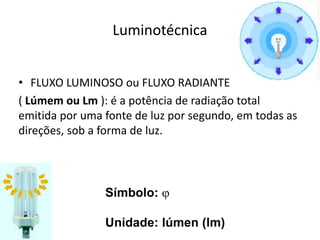

• FLUXO LUMINOSO ou FLUXO RADIANTE
( Lúmem ou Lm ): é a potência de radiação total
emitida por uma fonte de luz por segundo, em todas as
direções, sob a forma de luz.
Símbolo: j
Unidade: lúmen (lm)

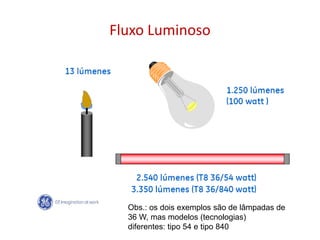

21. Fluxo Luminoso
Obs.: os dois exemplos são de lâmpadas de
36 W, mas modelos (tecnologias)
diferentes: tipo 54 e tipo 840

22. Reflexão
1. O ângulo do raio de incidência com
a normal à superfície no ponto de
incidência é igual ao ângulo do raio
de reflexão.
2. O raio incidente, o raio refletido e a
normal a superfície no ponto de
incidência estão em um mesmo
plano.
A superfície refletora é suficientemente lisa, tais como o
espelho e o alumínio polido
Reflexão especular.
Reflexão Composta. O ângulo de maior intensidade
da luz refletida é igual ao ângulo
de incidência. Este tipo de
reflexão ocorre quando a
superfície é levemente irregular
ou rugosa.
Refletores brancos
de luminárias.

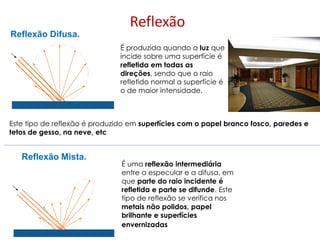

23. Reflexão
Reflexão Difusa.
Reflexão Mista.
É produzida quando a luz que
incide sobre uma superfície é
refletida em todas as
direções, sendo que o raio
refletido normal a superfície é
o de maior intensidade.
Este tipo de reflexão é produzido em superfícies com o papel branco fosco, paredes e
tetos de gesso, na neve, etc
É uma reflexão intermediária
entre a especular e a difusa, em
que parte do raio incidente é
refletida e parte se difunde. Este
tipo de reflexão se verifica nos
metais não polidos, papel
brilhante e superfícies
envernizadas

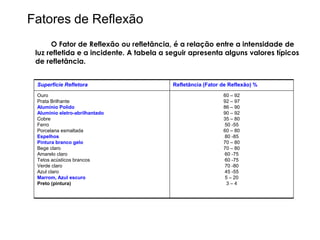

24. Fatores de Reflexão
Superfície Refletora Refletância (Fator de Reflexão) %
Ouro
Prata Brilhante
Alumínio Polido
Alumínio eletro-abrilhantado
Cobre
Ferro
Porcelana esmaltada
Espelhos
Pintura branco gelo
Bege claro
Amarelo claro
Tetos acústicos brancos
Verde claro
Azul claro
Marrom, Azul escuro
Preto (pintura)
60 – 92
92 – 97
86 – 90
90 – 92
35 – 80
50 -55
60 – 80
80 -85
70 – 80
70 – 80
60 -75
60 -75
70 -80
45 -55
5 – 20
3 – 4
O Fator de Reflexão ou refletância, é a relação entre a intensidade de
luz refletida e a incidente. A tabela a seguir apresenta alguns valores típicos
de refletância.

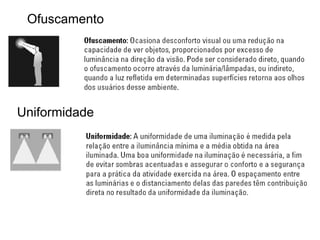

25. Ofuscamento
Uniformidade

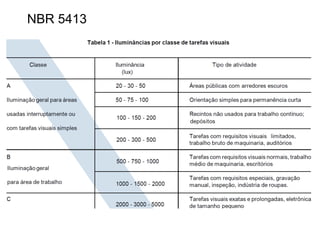

26. NBR 5413

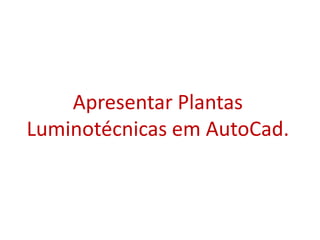

27. Apresentar Plantas
Luminotécnicas em AutoCad.

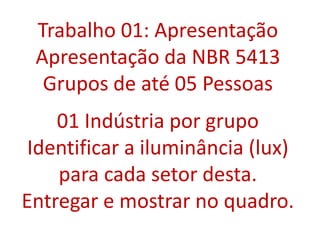

28. Trabalho 01: Apresentação
Apresentação da NBR 5413
Grupos de até 05 Pessoas
01 Indústria por grupo
Identificar a iluminância (lux)
para cada setor desta.
Entregar e mostrar no quadro.
