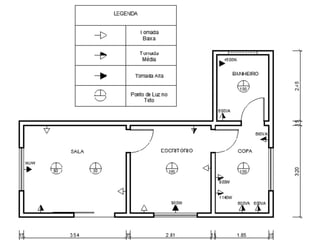

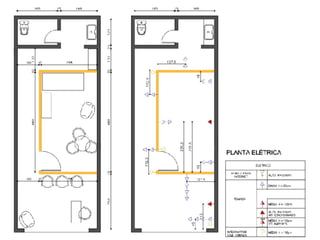

Aula sobre iluminação e pontos elétricos

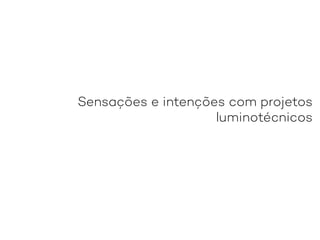

1. Sensações e intenções com projetos
luminotécnicos

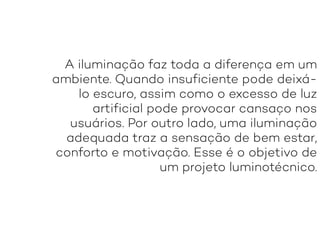

2. A iluminação faz toda a diferença em um
ambiente. Quando insuficiente pode deixá-
lo escuro, assim como o excesso de luz
artificial pode provocar cansaço nos
usuários. Por outro lado, uma iluminação
adequada traz a sensação de bem estar,
conforto e motivação. Esse é o objetivo de
um projeto luminotécnico.

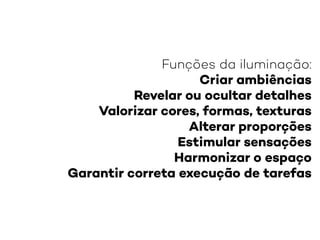

3. Funções da iluminação:
Criar ambiências
Revelar ou ocultar detalhes
Valorizar cores, formas, texturas
Alterar proporções
Estimular sensações
Harmonizar o espaço
Garantir correta execução de tarefas

4. Existem algumas formas de pensar a
iluminação, que definem as estratégias
projetuais para o projeto luminotecnico

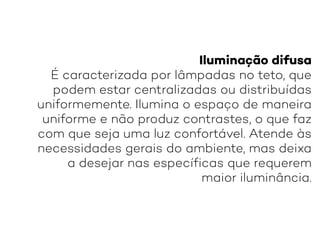

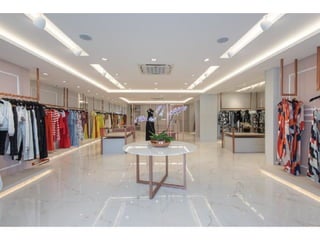

5. Iluminação difusa
É caracterizada por lâmpadas no teto, que
podem estar centralizadas ou distribuídas
uniformemente. Ilumina o espaço de maneira
uniforme e não produz contrastes, o que faz
com que seja uma luz confortável. Atende às
necessidades gerais do ambiente, mas deixa
a desejar nas específicas que requerem
maior iluminância.

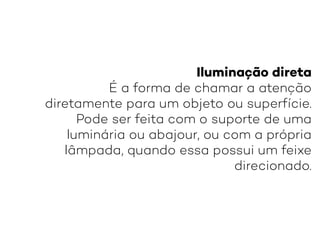

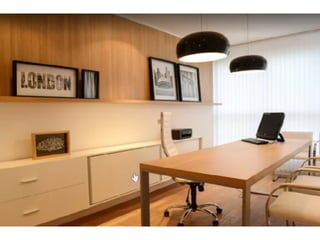

7. Iluminação direta
É a forma de chamar a atenção
diretamente para um objeto ou superfície.
Pode ser feita com o suporte de uma
luminária ou abajour, ou com a própria
lâmpada, quando essa possui um feixe
direcionado.

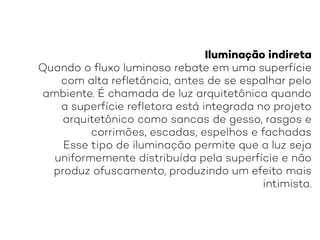

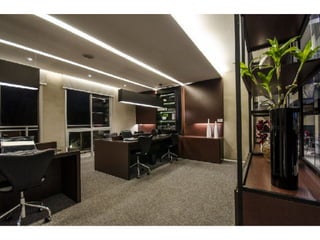

9. Iluminação indireta
Quando o fluxo luminoso rebate em uma superfície
com alta refletância, antes de se espalhar pelo
ambiente. É chamada de luz arquitetônica quando
a superfície refletora está integrada no projeto
arquitetônico como sancas de gesso, rasgos e
corrimões, escadas, espelhos e fachadas
Esse tipo de iluminação permite que a luz seja
uniformemente distribuída pela superfície e não
produz ofuscamento, produzindo um efeito mais
intimista.

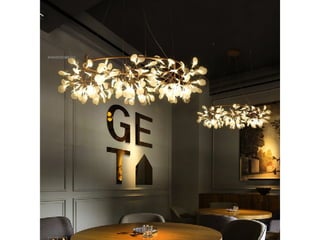

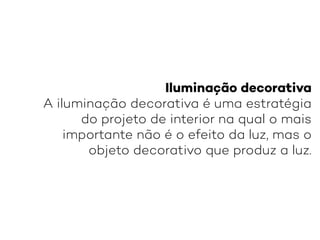

11. Iluminação decorativa
A iluminação decorativa é uma estratégia
do projeto de interior na qual o mais
importante não é o efeito da luz, mas o
objeto decorativo que produz a luz.

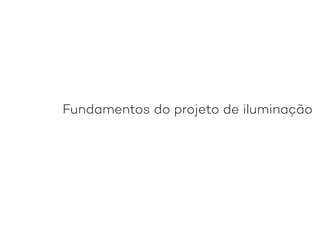

13. Fundamentos do projeto de iluminação

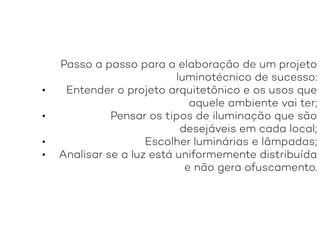

14. Passo a passo para a elaboração de um projeto
luminotécnico de sucesso:
• Entender o projeto arquitetônico e os usos que
aquele ambiente vai ter;
• Pensar os tipos de iluminação que são
desejáveis em cada local;
• Escolher luminárias e lâmpadas;
• Analisar se a luz está uniformemente distribuída
e não gera ofuscamento.

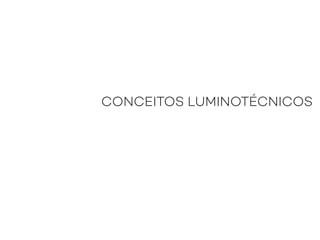

15. CONCEITOS LUMINOTÉCNICOS

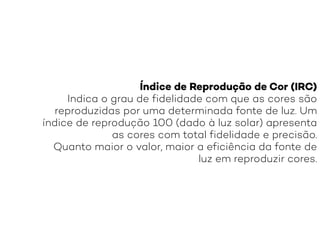

16. Índice de Reprodução de Cor (IRC)
Indica o grau de fidelidade com que as cores são
reproduzidas por uma determinada fonte de luz. Um
índice de reprodução 100 (dado à luz solar) apresenta
as cores com total fidelidade e precisão.
Quanto maior o valor, maior a eficiência da fonte de
luz em reproduzir cores.

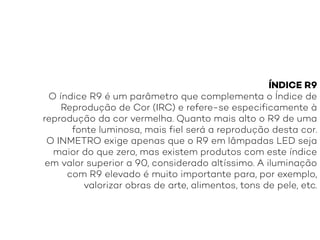

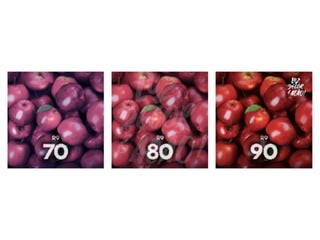

18. ÍNDICE R9
O índice R9 é um parâmetro que complementa o Índice de
Reprodução de Cor (IRC) e refere-se especificamente à
reprodução da cor vermelha. Quanto mais alto o R9 de uma
fonte luminosa, mais fiel será a reprodução desta cor.
O INMETRO exige apenas que o R9 em lâmpadas LED seja
maior do que zero, mas existem produtos com este índice
em valor superior a 90, considerado altíssimo. A iluminação
com R9 elevado é muito importante para, por exemplo,
valorizar obras de arte, alimentos, tons de pele, etc.

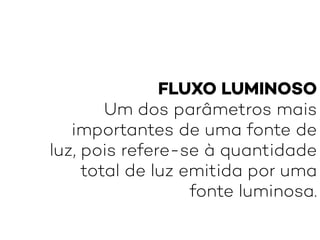

20. FLUXO LUMINOSO
Um dos parâmetros mais
importantes de uma fonte de
luz, pois refere-se à quantidade
total de luz emitida por uma
fonte luminosa.

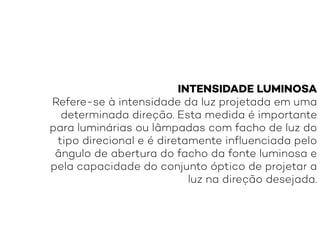

21. INTENSIDADE LUMINOSA
Refere-se à intensidade da luz projetada em uma
determinada direção. Esta medida é importante
para luminárias ou lâmpadas com facho de luz do
tipo direcional e é diretamente influenciada pelo
ângulo de abertura do facho da fonte luminosa e
pela capacidade do conjunto óptico de projetar a
luz na direção desejada.

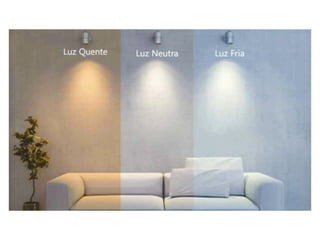

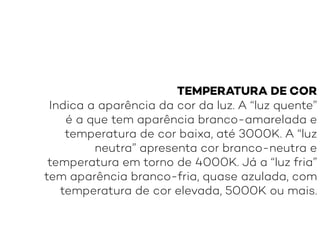

22. TEMPERATURA DE COR
Indica a aparência da cor da luz. A “luz quente”
é a que tem aparência branco-amarelada e
temperatura de cor baixa, até 3000K. A “luz
neutra” apresenta cor branco-neutra e
temperatura em torno de 4000K. Já a “luz fria”
tem aparência branco-fria, quase azulada, com
temperatura de cor elevada, 5000K ou mais.

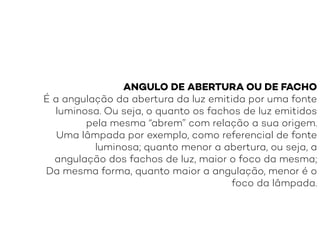

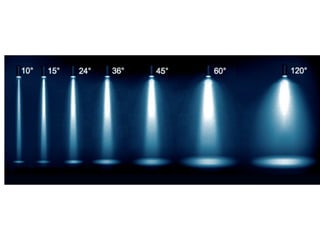

24. ANGULO DE ABERTURA OU DE FACHO
É a angulação da abertura da luz emitida por uma fonte
luminosa. Ou seja, o quanto os fachos de luz emitidos
pela mesma “abrem” com relação a sua origem.
Uma lâmpada por exemplo, como referencial de fonte
luminosa; quanto menor a abertura, ou seja, a
angulação dos fachos de luz, maior o foco da mesma;
Da mesma forma, quanto maior a angulação, menor é o
foco da lâmpada.

27. EFEITOS DE ILUMINAÇÃO

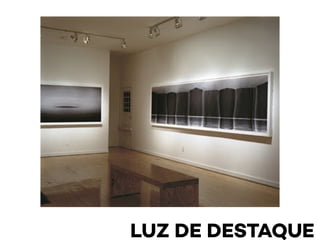

28. LUZ DE DESTAQUE

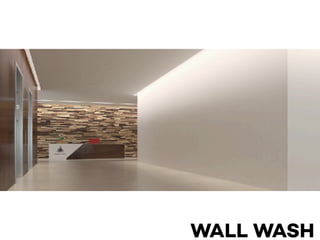

29. WALL WASH

30. JOGO DE FACHOS

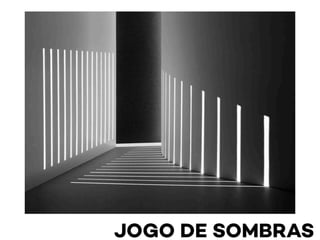

31. JOGO DE SOMBRAS

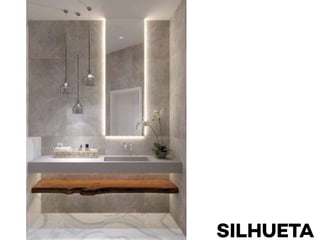

32. SILHUETA

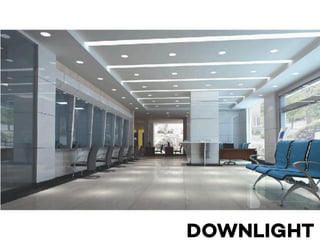

33. DOWNLIGHT

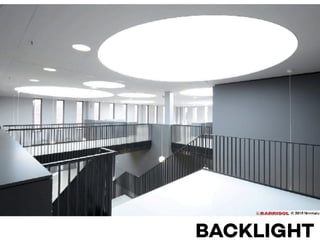

34. BACKLIGHT

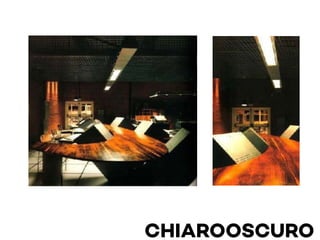

35. CHIAROOSCURO

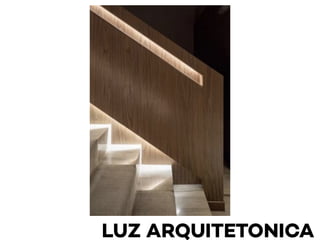

36. LUZ ARQUITETONICA

37. Sistemas de iluminação

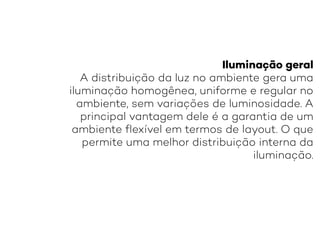

38. Iluminação geral
A distribuição da luz no ambiente gera uma
iluminação homogênea, uniforme e regular no
ambiente, sem variações de luminosidade. A
principal vantagem dele é a garantia de um
ambiente flexível em termos de layout. O que
permite uma melhor distribuição interna da
iluminação.

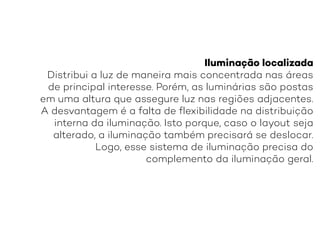

39. Iluminação localizada
Distribui a luz de maneira mais concentrada nas áreas
de principal interesse. Porém, as luminárias são postas
em uma altura que assegure luz nas regiões adjacentes.
A desvantagem é a falta de flexibilidade na distribuição
interna da iluminação. Isto porque, caso o layout seja
alterado, a iluminação também precisará se deslocar.
Logo, esse sistema de iluminação precisa do
complemento da iluminação geral.

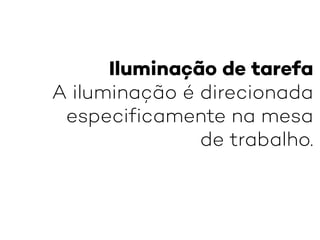

40. Iluminação de tarefa
A iluminação é direcionada
especificamente na mesa
de trabalho.

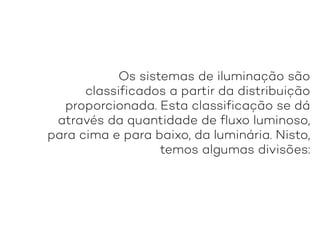

41. Os sistemas de iluminação são
classificados a partir da distribuição
proporcionada. Esta classificação se dá
através da quantidade de fluxo luminoso,
para cima e para baixo, da luminária. Nisto,
temos algumas divisões:

42. SISTEMA PRINCIPAL E SISTEMA SECUNDÁRIO
SISTEMA PRINCIPAL resolve as necessidades
funcionais e de uso do espaço
SISTEMA SECUNDÁRIO cria e desenha os efeitos
desejados no espaço
DIFICILMENTE É POSSIVEL CONCEBER UM
PROJETO SEM OS DOIS SISTEMAS ATUANDO
CONJUNTAMENTE

43. TIPOS DE LUMINÁRIAS

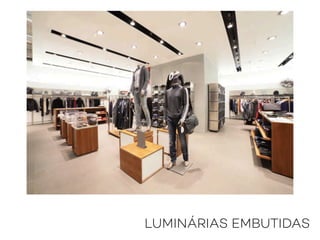

44. LUMINÁRIAS EMBUTIDAS

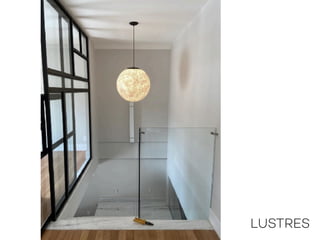

45. LUSTRES

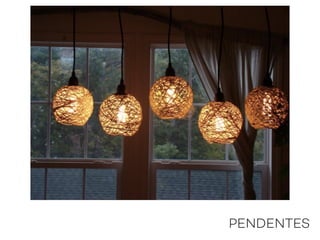

46. PENDENTES

47. ARANDELA

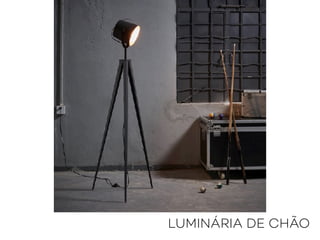

48. LUMINÁRIA DE CHÃO

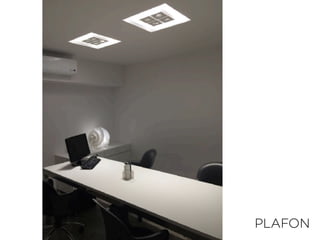

49. PLAFON

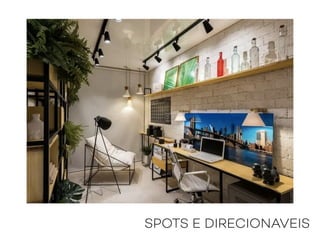

50. SPOTS E DIRECIONAVEIS

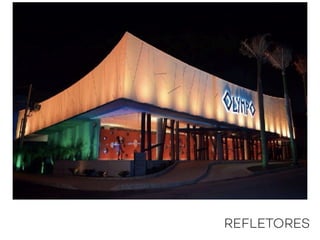

51. REFLETORES

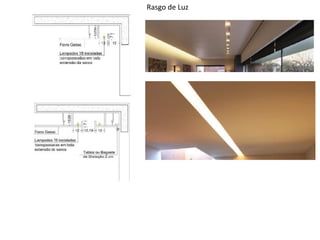

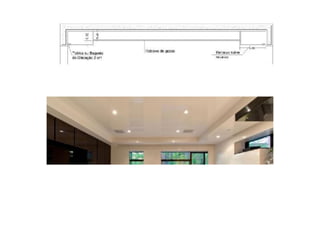

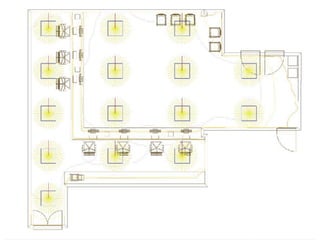

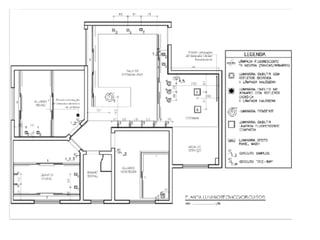

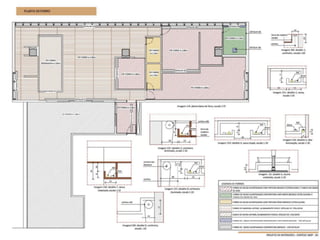

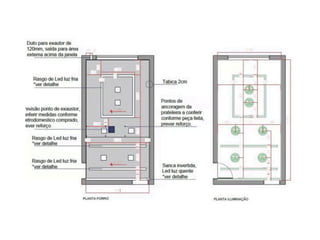

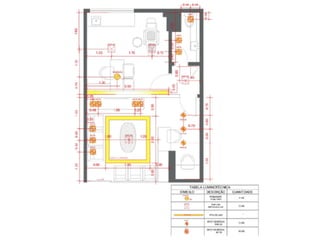

60. Rasgo de Luz

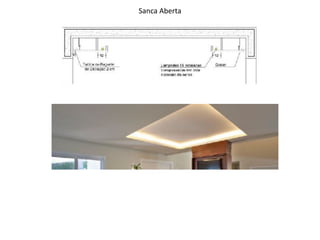

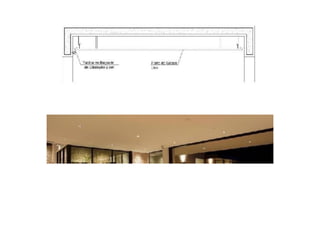

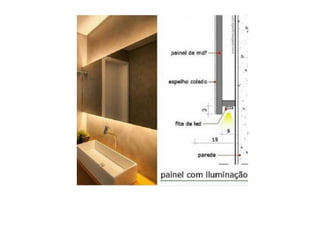

61. Sanca Aberta
