1. LUMINOTÉCNICA

2. AULA 1: Conceitos e grandezas luminotécnica Fundamentais

3. A iluminação elétrica modificou
radicalmente nossa vida cotidiana. Hoje,
seria inimaginável e imprescindível viver
sem ela.

7. No Brasil, o consumo de energia elétrica
destinado à iluminação é expressivo.
Cerca de 17% do consumo total de
energia elétrica está associado à
produção de luz, incluindo a iluminação
pública

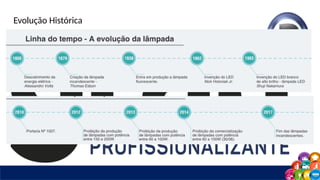

9. Evolução Histórica

10. O sistema de iluminação quando utilizado de forma racional pode
trazer vários benefícios para o usuário, dentre eles podemos citar:
• Proteção à vista
• Influências benéficas sobre o sistema nervoso vegetativo que
comanda o metabolismo trazendo maior rendimento ao trabalho
• Contribuição de melhor conforto
• Diminuição de acidentes

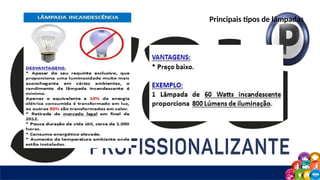

11. Principais tipos de lâmpadas

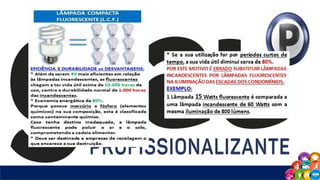

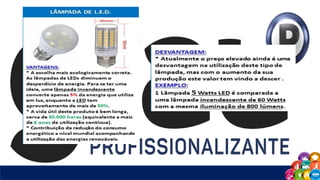

14. Tipos de luminárias

15. A Associação Brasileira de Normas Técnicas (ABNT NBR IEC 60598-1, 1999)
define luminária como um “aparelho que distribui, filtra ou transforma a luz emitida
por uma ou mais lâmpadas e que compreende, com exceção das próprias
lâmpadas, todas as partes necessárias para sustentar, fixar e proteger as lâmpadas
e, quando necessário, circuitos auxiliares”.

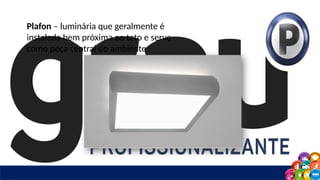

16. Plafon – luminária que geralmente é
instalada bem próxima ao teto e serve
como peça central do ambiente

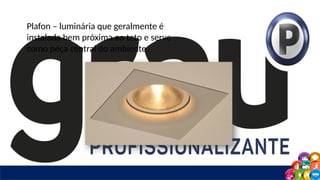

17. Plafon – luminária que geralmente é
instalada bem próxima ao teto e serve
como peça central do ambiente

18. Pendente- Esta luminária
fica “pendurada” por fios
elétricos ou algumas
vezes acompanhada de
cabo de aço em função
do peso da peça.

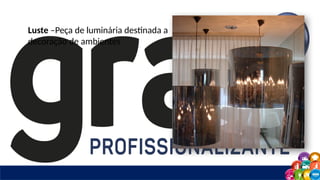

19. Luste –Peça de luminária destinada a
decoração de ambientes

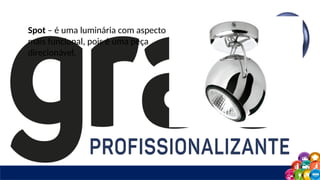

20. Spot – é uma luminária com aspecto
mais funcional, pois é uma peça
direcionável.

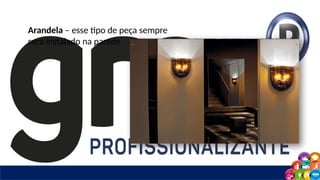

21. Arandela – esse tipo de peça sempre
será instalado na parede

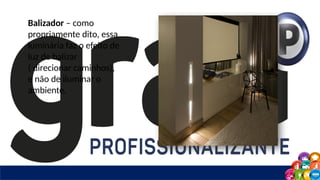

22. Balizador – como
propriamente dito, essa
luminária faz o efeito de
luz de balizar
( direcionar caminhos),
e não de iluminar o
ambiente.

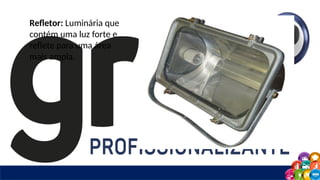

23. Refletor: Luminária que
contém uma luz forte e
reflete para uma área
mais ampla.

24. Principais componentes de uma luminária
Segundo Moraes, 2010 As luminárias são compotas de quadro componentes principais:
 As fontes de luz – Representam o sistema de iluminação instalado na luminária, podendo ser
exemplificado através de lâmpadas e seus componentes
 Os componentes de controle - Podem ser definidos como refletores, difusores, máscaras,
protetores, grelhas, e defletores. Tem a função de controlar a emissão de luz, para que a
distribuição seja feita de maneira eficiente.

25.  Os componentes mecânicos- Podem ser classificados como mecanismos para montagem
e fixação das mesmas. Cada luminária possui componentes mecânicos específicos
segundo sua aplicação e fixação, por exemplo:molas gafanhoto, garras gafanhoto,
parafusos, imãs, entre outros.
 E os elétricos – São os componentes que garante o funcionamento da luminária através
de uma fonte de energia. Alguns exemplos: caixas de junção, reator, soquete, fiações,
ignitores, starter e capacitores

26. AULA 2: Cálculo de iluminação: Luminotecnica

27. Entende-se como luminotecnica as técnicas de fonte e iluminação artificial para potencializar a
iluminação em um ambiente. Para isso existem vários tipos de iluminação entre elas podemos citar
(VIANNA & GONÇALVES, 2004) :
 Iluminação direta – Iluminação que atinge diretamente na superfície, sem reflexão no forro e nas
paredes. Por exemplo, as luminárias que possuem esse tipo de iluminação são: Spots ou pendentes. Este
tipo de iluminação pode ser utilizado em escritórios, mesa de jantar, mesas de estudo pois a luminária é
mais focada.

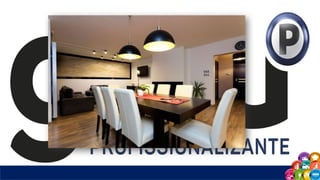

29.  Iluminação semidireta - Este sistema faz com que parte da luz seja direcionada para o plano de trabalho e
parte para o teto e paredes.
 Iluminação indireta - tipo de iluminação direciona o fluxo luminoso para cima, para que seja refletido pela
superfície branca do teto e se espalhe pelo ambiente. Muito utilizado em quartos e salas. Podem ser
utilizados luminárias do tipo arandelas ou spot.

30.  Iluminação semi-indireta – Neste tipo de iluminação a maior parte da luz chega no plano de
trabalho, resultando na presença de sombras e reflexões indesejadas.
 Iluminação difusa – Esse tipo de iluminação que distribui o fluxo luminoso uniformemente,
ou seja, todo o ambiente é iluminado de forma igual, sem contrastes. podendo ser usadas
em salas, quartos, banheiros e até mesmo garagens

31. Conceitos e grandezas luminotecnicas Fundamentais
Luz
Pode ser classificado como efeito físico capaz de produzir efeito visual. Da mesma forma que existe as
ondas de rádio, ondas infravermelhas, por exemplo. A luz é um efeito de onda eletromagnética que
podemos ver. A luz pode ser classificada como luz natural proviniente da luz do sol e luz artificial
produzida por equipamentos e produtos elétricos.

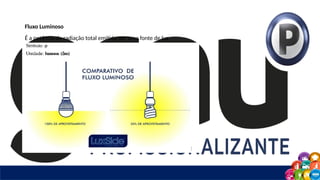

34. Fluxo Luminoso
É a potência de radiação total emitida por uma fonte de luz.

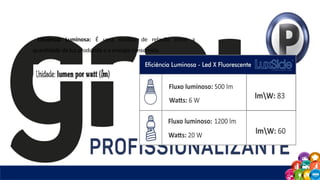

35. Eficiência Luminosa: É uma medida de relação entre a
quantidade de luz produzida e a energia consumida.

36.  Incandescente – 10 a 15 lm/w
 Halógena – 15 a 25 lm/w
 Fluorescente Compacta – 60 a 80 lm/w
 Fluorescente Tubular – 60 a 100 lm/w
 LED – 85 a 98 lm/w
 Lâmpada de Sódio a baixa pressão – 150 a 200 lm/w

37. Intensidade Luminosa
É a potência de radiação visível disponível numa determinada direção é divido ao fato de uma fonte
luminosa não emitir a mesma potência luminosa em todas as direções.

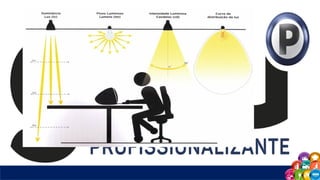

38. De uma forma geral as fontes luminosas não emitem
igualmente em todas as direções. Deste modo, é necessário
conhecer a intensidade luminosa em cada direção. A esta
representação esquemática no espaço envolvente da fonte
luminosa chama-se diagrama fotométrico ou diagrama polar
e é fornecido pelo fabricante.

39. Iluminamento ou iluminância
É a relação do fluxo luminoso incidente em uma superfície pela área dessa superfície.

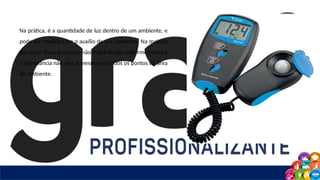

40. Na prática, é a quantidade de luz dentro de um ambiente, e
pode ser medida com o auxílio de um luxímetro. Na maioria
das vezes fluxo luminoso não é distribuído uniformemente e
a iluminância não será a mesma em todos os pontos da área
do ambiente.

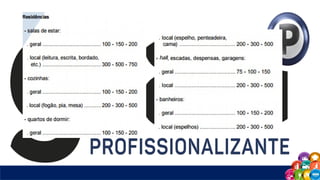

41. De acordo com as normas da ABNT 5413 – Iluminância em interiores, cada ambiente requer um
determinado nível de iluminância (E) ideal, estabelecido de acordo com as atividades a serem ali
desenvolvidas, segundo a tabela abaixo:

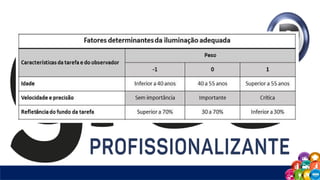

43. Luminância ou brilho

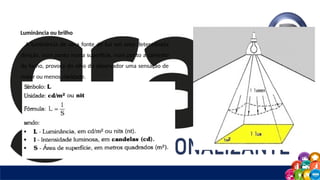

A luminância de uma fonte de luz em uma determinada
direção, num ponto numa superfície, num ponto a caminho
do facho, provoca do olho do observador uma sensação de
maior ou menos claridade.

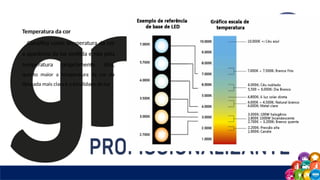

45. Temperatura da cor
Classifica como temperatura da cor
a aparência da luz emitida e não pela
temperatura propriamente dita,
quanto maior a temperatura de cor da
lâmpada mais clara é a tonalidade da luz

46. A partir deste conceito podemos entender o que significa o IRC –ÍNDICE DE REPRODUÇÃO DE COR.
indica o grau de fidelidade com que as cores são reproduzidas em uma determinada fonte de luz. Cada
lâmpada possui um IRC que vai na escla de 0 a 100.
IRC de 75 a 100: considerado excelente.
IRC de 65 a 75: considerado bom.
IRC de 55 a 65: considerado moderado.
IRC de 0 a 55: considerado ruim.

50. Cálculo Luminotécnico: Método Lumens
Existem outros métodos para o cálculo luminotécnica, por exemplo, existe o método chamado
Método dos Lumens (General Electric).
Este método considera o iluminamento médio no plano de trabalho (mesas, bancada, máquinas,
etc.) ver planilha a seguir iluminamento de uma residência segundo a NBR 5314.

52. Em uma sala contendo uma ou várias fontes luminosas, há emissão de um fluxo luminoso
φ e apenas parte desse fluxo atinge diretamente área como o plano de trabalho ou o do
chão. Parte deste é absorvido/refletido por teto, paredes e objetos localizados no local.

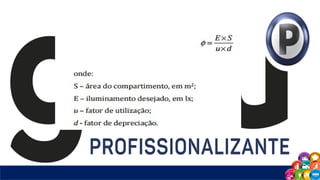

Assim, o fluxo total φ para iluminar o plano de trabalho é:

54. Para o fator de utilização é dotado é sempre menor que 1 e depende de três fatores:
 Da distribuição e da absorção de luz, efetuadas pelos aparelhos de iluminação;
 Das dimensões do local
 Das cores das paredes e do teto, caracterizado pelo fator de reflexão
Para o Índice do local determina-se o índice do local. Para tanto, é necessário definir:
•A largura e comprimento do local;
• A altura do teto, se a iluminação for indireta ou semi-indireta;
•A distância do foco luminoso ao chão.

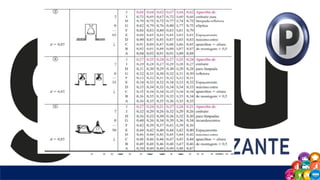

56. Para o Fator de reflexão é obtido o índice do local, para se determinar o
coeficiente de utilização, utiliza-se a seguir definindo-se o tipo de luminária e
o índice do local. Para o fluxo emitido por um aparelho de iluminação
decresce com o uso. É pode ser encontrado na tabela a seguir pela letra (d).

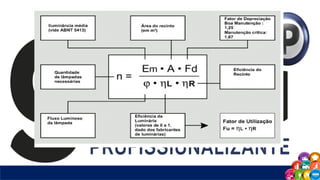

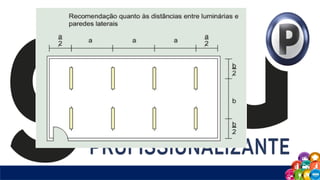

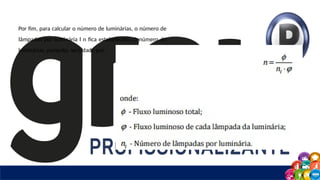

59. Por fim, para calcular o número de luminárias, o número de
lâmpadas por luminária l n fica estabelecido. O número de
luminárias, portanto, será dado por:
