TELHADOS
- Detalhamento -
Arquitetura, Design e Construção
Professor: Danilo Saccomori
www.ds.arq.br

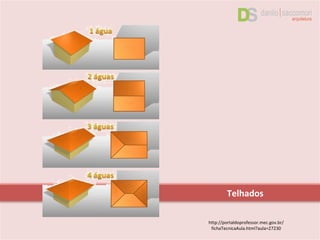

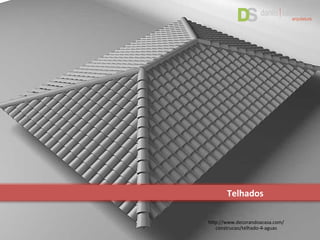

Telhados
http://www.decorandoacasa.com/
construcao/telhado-4-aguas
Telhados
http://portaldoprofessor.mec.gov.br/
fichaTecnicaAula.html?aula=27230

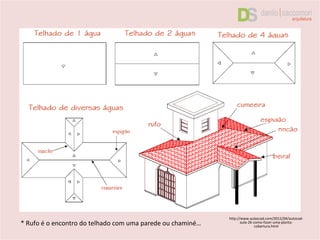

* Rufo é o encontro do telhado com uma parede ou chaminé…
http://www.aulascad.com/2012/04/autocad-
aula-26-como-fazer-uma-planta-
cobertura.html

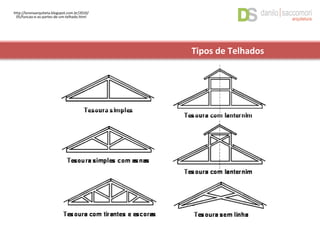

Tipos de Telhados
http://lorenaarquiteta.blogspot.com.br/2010/
05/funcao-e-as-partes-de-um-telhado.html
http://virtualmpsnet.blogspot.com.br/2011/0
5/como-construir-um-telhado-passo-
passo.html

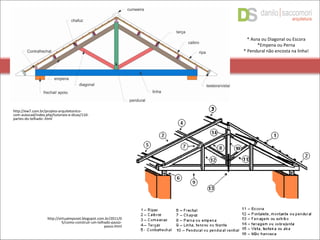

* Asna ou Diagonal ou Escora
*Empena ou Perna
* Pendural não encosta na linha!
http://ew7.com.br/projeto-arquitetonico-
com-autocad/index.php/tutoriais-e-dicas/110-
partes-do-telhado-.html

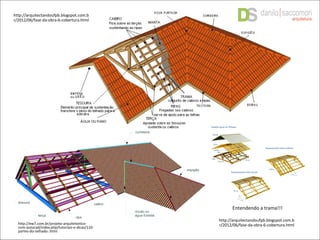

Entendendo a trama!!!
http://arquitectandoufpb.blogspot.com.b
r/2012/06/fase-da-obra-6-cobertura.html
http://arquitectandoufpb.blogspot.com.b
r/2012/06/fase-da-obra-6-cobertura.html
http://ew7.com.br/projeto-arquitetonico-
com-autocad/index.php/tutoriais-e-dicas/110-
partes-do-telhado-.html

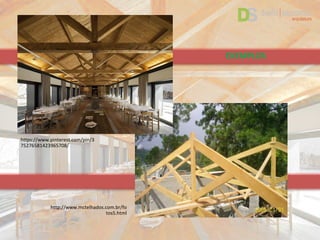

EXEMPLOS
http://www.mctelhados.com.br/fo
tos5.html
https://www.pinterest.com/pin/3
75276581423965708/

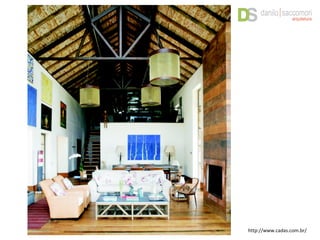

http://www.cadas.com.br/

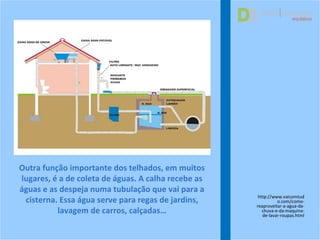

Outra função importante dos telhados, em muitos
lugares, é a de coleta de águas. A calha recebe as
águas e as despeja numa tubulação que vai para a
cisterna. Essa água serve para regas de jardins,
lavagem de carros, calçadas…
http://www.vaicomtud
o.com/como-
reaproveitar-a-agua-da-
chuva-e-da-maquina-
de-lavar-roupas.html

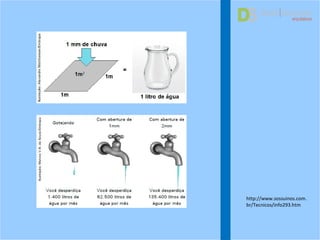

http://www.sossuinos.com.
br/Tecnicos/info293.htm
http://www.youtube.com/watch?v=onTLoH_YunY

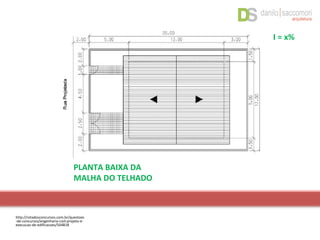

PLANTA BAIXA DA
MALHA DO TELHADO
I = x%
http://rotadosconcursos.com.br/questoes
-de-concursos/engenharia-civil-projeto-e-
execucao-de-edificacoes/504818

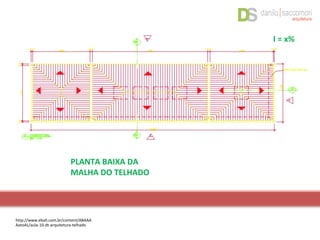

PLANTA BAIXA DA
MALHA DO TELHADO
I = x%
http://www.ebah.com.br/content/ABAAA
AatoAL/aula-10-dt-arquitetura-telhado
PERSPECTIVA
TESOURAS E TERÇAS

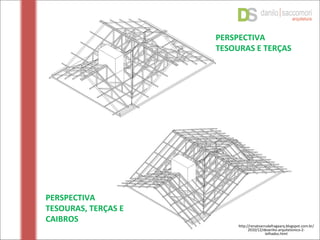

PERSPECTIVA
TESOURAS, TERÇAS E
CAIBROS
http://renatoarrudafragaarq.blogspot.com.br/
2010/12/desenho-arquitetonico-2-
telhados.html

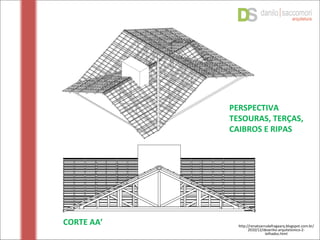

PERSPECTIVA
TESOURAS, TERÇAS,
CAIBROS E RIPAS
CORTE AA’ http://renatoarrudafragaarq.blogspot.com.br/
2010/12/desenho-arquitetonico-2-
telhados.html

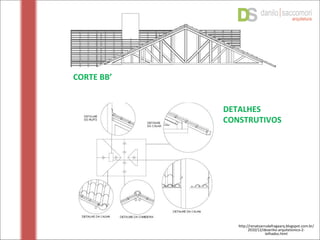

CORTE BB’
DETALHES
CONSTRUTIVOS
http://renatoarrudafragaarq.blogspot.com.br/
2010/12/desenho-arquitetonico-2-
telhados.html

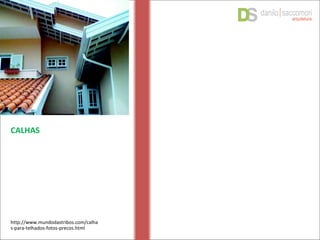

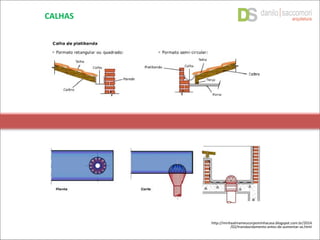

CALHAS
http://minhaalmameucorpominhacasa.blogspot.com.br/2014
/02/transbordamento-antes-de-aumentar-as.html
http://www.mundodastribos.com/calha
s-para-telhados-fotos-precos.html
CALHAS

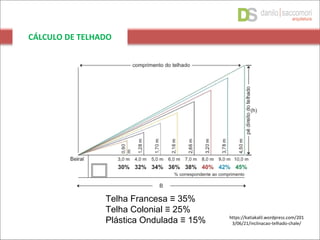

CÁLCULO DE TELHADO
Telha Francesa ≡ 35%
Telha Colonial ≡ 25%
Plástica Ondulada ≡ 15% https://katiakalil.wordpress.com/201
3/06/21/inclinacao-telhado-chale/

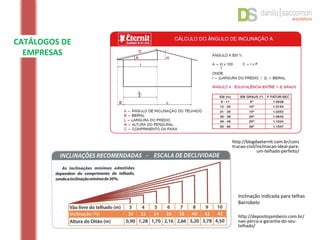

CATÁLOGOS DE
EMPRESAS
http://blogdaeternit.com.br/cons
trucao-civil/inclinacao-ideal-para-
um-telhado-perfeito/
http://depositojambeiro.com.br/
nao-perca-a-garantia-do-seu-
telhado/
Inclinação indicada para telhas
Barrobelo

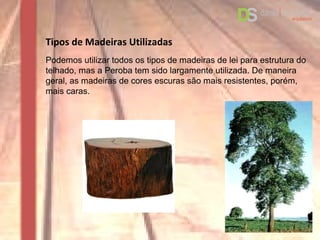

Tipos de Madeiras Utilizadas
Podemos utilizar todos os tipos de madeiras de lei para estrutura do
telhado, mas a Peroba tem sido largamente utilizada. De maneira
geral, as madeiras de cores escuras são mais resistentes, porém,
mais caras.

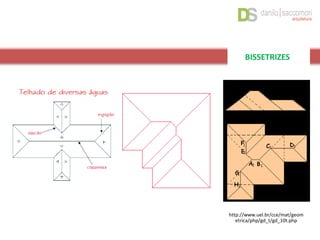

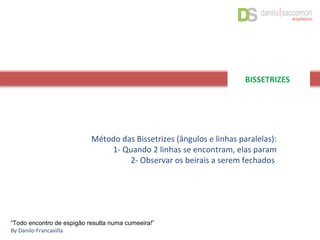

Método das Bissetrizes (ângulos e linhas paralelas):
1- Quando 2 linhas se encontram, elas param
2- Observar os beirais a serem fechados
“Todo encontro de espigão resulta numa cumeeira!”
By Danilo Francavilla
BISSETRIZES
BISSETRIZES
http://www.uel.br/cce/mat/geom
etrica/php/gd_t/gd_10t.php
BISSETRIZES
http://www.uel.br/cce/mat/geom
etrica/php/gd_t/gd_10t.php

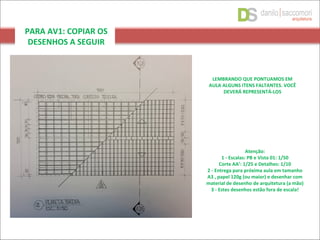

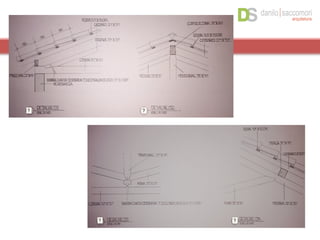

PARA AV1: COPIAR OS
DESENHOS A SEGUIR
LEMBRANDO QUE PONTUAMOS EM
AULA ALGUNS ITENS FALTANTES. VOCÊ
DEVERÁ REPRESENTÁ-LOS
Atenção:
1 - Escalas: PB e Vista 01: 1/50
Corte AA’: 1/25 e Detalhes: 1/10
2 - Entrega para próxima aula em tamanho
A3 , papel 120g (ou maior) e desenhar com
material de desenho de arquitetura (a mão)
3 - Estes desenhos estão fora de escala!
* O hatch da madeira em corte deve seguir a norma da ABNT!
Detalhamento de Telhado
www.ds.arq.br
OBRIGADO
- Detalhamento -
Arquitetura, Design e Construção
