O documento descreve os diferentes métodos de impressão, suas matrizes, tipos de tintas utilizadas e processos de secagem. Aborda técnicas como serigrafia, tipografia, rotogravura, flexografia, tampografia, offset e impressão digital, explicando suas características e aplicações.

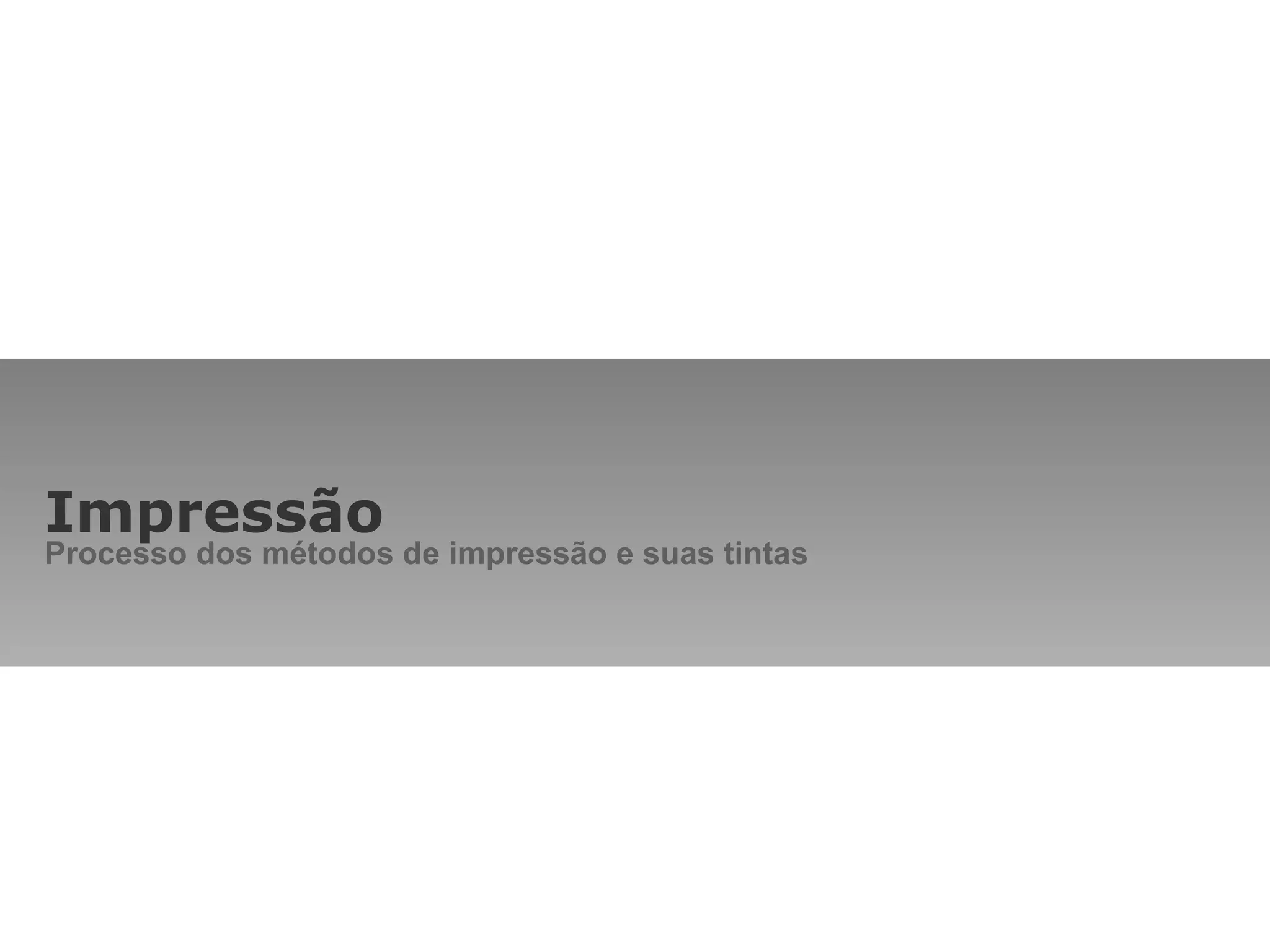

1. Impressão Processo dos métodos de impressão e suas tintas

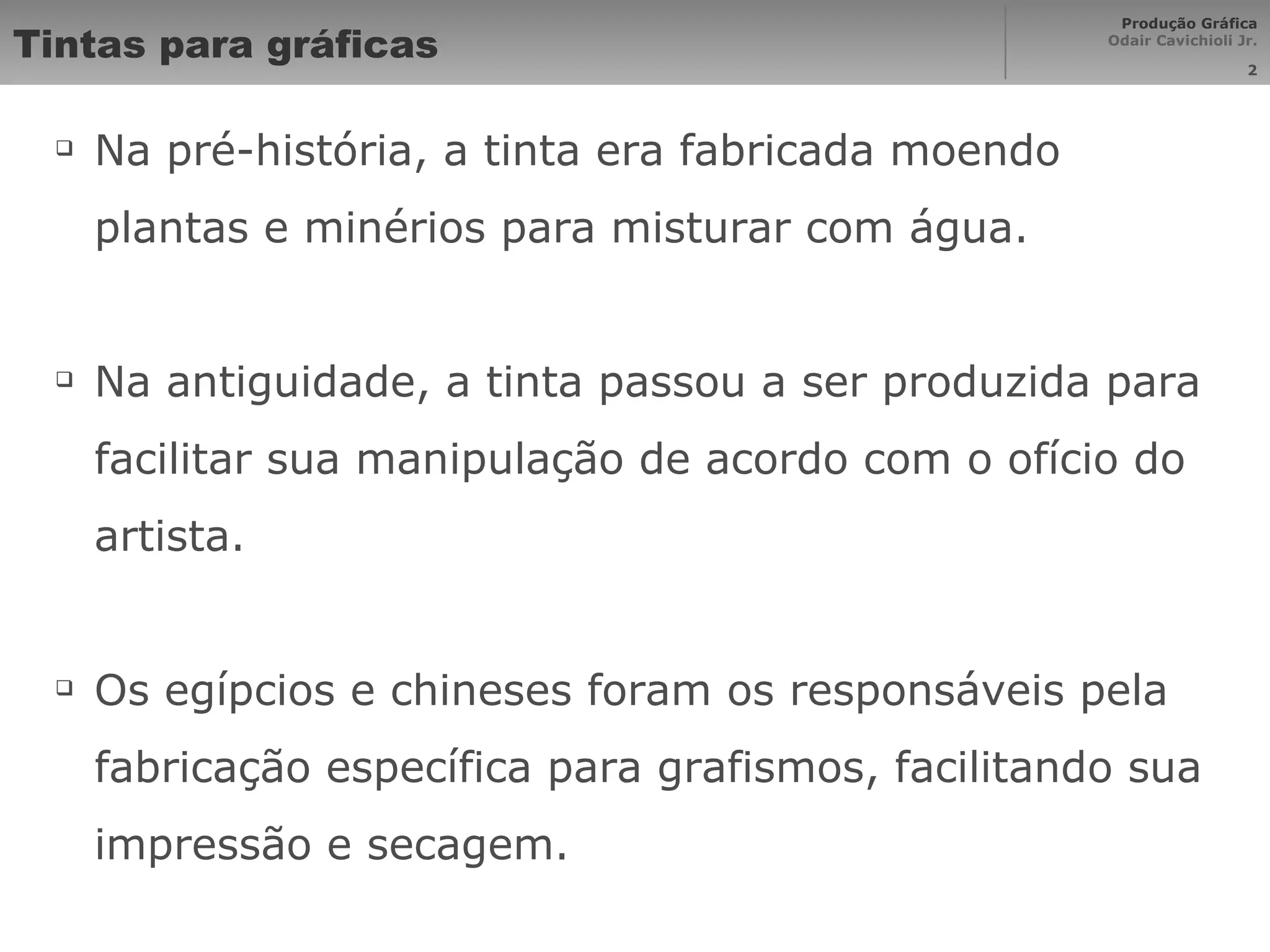

2. Tintas para gráficas Na pré-história, a tinta era fabricada moendo plantas e minérios para misturar com água. Na antiguidade, a tinta passou a ser produzida para facilitar sua manipulação de acordo com o ofício do artista. Os egípcios e chineses foram os responsáveis pela fabricação específica para grafismos, facilitando sua impressão e secagem.

3. Consistência das tintas Líquida São mais fluidas e utilizadas em impressões em rotogravura e flexogravura. Pastosa Utilizada em impressões planográficas ou relevográficas, são viscosas e sua consistência pode implicar em alto ou baixo-relevo.

4. Elementos básicos Pigmentos Material orgânico ou inorgânico que permite manipular cor, comertura e textura. Veículos Substância responsável pela fixação do pigmento no suporte e sua secagem para evitar que ocorram decalques.

5. Tintas comuns Pastosa: indicadas para impressão tipográfica e planográfica (offset); Líquida: secam por elevação de temperatura, sendo utilizadas em rotogravura e flexografia; Serigráfica: utilizadas em vários tipos de suporte; Metálicas: tintas que simulam o brilho de metal; Secagem UV: secam quando recebem radiação UV, ideais para suportes porosos, papéis metálicos ou plásticos.

6. Tintas especiais Baixa toxidade: impressão em embalagens de alimentos e brinquedos, diminuindo a quantidade de metais de sua composição; Segurança: possuem componentes que reagem com determinadas substâncias; Cheque: sensibilidade a solventes, mudando de tonalidade; Coin (moeda): reage quando entra em contato com metal, ficando acinzentada. Fotocrômica: tinta incolor que fica colorida quando exposta a luz UV; Termocrômica: muda de cor dependendo da temperatura (quente ou frio); Fluorescentes/Luminescentes: possuem alta capacidade de radiação luminosa; Hidrocrômicas: reagem em contato com a água; Fosfocrômicas: absorvem a luz e brilham no escuro.

7. Tipos de secagem da tinta Absorção ou oxidação A tinta é absorvida pelo suporte (normalmente poroso) que reage como oxigênio. Fotopolimerização Processo utilizados em tintas UV, utilizados para suportes não porosos, como papéis metalizados e plásticos. Elevação de temperatura O suporte impresso é repousado em um forno (elétrico ou a gás), utilizado no processo de impressões rotativas (bobinas).

8. Aditivos em tintas gráficas Agentes modificadores usados em pequenas quantidades para fixação da tinta: Cera: camada de polietileno que diminui o atrito na superfície, aumentando sua resistência. Secantes: substâncias compostas de metais (chumbo, cálcio, manganês e cobalto) que aceleram o processo de secagem da tinta. Anti-espumante: compostos por silicones que diminuem a formação de espuma nas tintas líquidas à base de água. Diluentes: óleos minerais que reduzem a viscosidade da tinta para aplicação na impressora.

9. Definição do método de impressão Antes de escolher o método, é preciso verificar os seguintes fatores do trabalho: Qualidade de impressão; Tiragem; Orçamento; Tempo de entrega; Tipo e formato do suporte.

10. Matrizes de impressão A evolução tecnológica permitiu a criação de vários métodos de impressão, definidos de acordo com suas matrizes de impressão. Matrizes são repositórios em que aplicamos a tinta para a impressão. Área de Grafismo: área que deposita tinta sobre o suporte; Área de Contragrafismo: área sem tinta.

11. Tipos de matrizes Clichê - Tipografia; Borracha - Flexografia; Cilindro – Rotogravura; Chapa - Offset; Tela - Serigrafia.

12. Serigrafia Inventada pelo egípcios para reproduzir plantas arquitetônicas. Tela de nylon com área de grafismo vazada e área de contragrafisco vedada. Matriz Tela de nylon Grafismo Áreas vazadas no nylon Tinta Depende do suporte Impressão Direta sobre o suporte Suporte Diversos Secagem Por oxidação, UV e temperatura elevada Tiragem Pequena Retícula Vetor Característica Má definição entre os tons de cores Utilização Diversos

13. Tipografia Criada pelos chineses no século X e aprimorado por Gutenberg em 1454. Prensa os clichês sobre o suporte como um carimbo. Matriz Clichê de zinco ou bronze com tipos móveis Grafismo Alto-relevo (deixa marca) Tinta À base de óleo, gordurosa e pastosa Impressão Direta sobre o suporte Suporte Papéis e derivados Secagem Lenta Tiragem Pequena Retícula Evitar. Use apenas traços e texto Característica Normalmente utilizado para texto e traço Utilização Notas Fiscais, cartões de visita, envelopes, folhetos, convites, etc

14. Rotogravura Elaborado por Karl-Klic e criado por Thomas Bell em 1784. Utiliza um cilindro gravado em baixo-relevo que retém a tinta e aplica no suporte. Matriz Cilindro gravado em baixo-relevo Grafismo Composto por alvéolos que deixam marcas Tinta À base de água ou solvente Impressão Direta sobre o suporte Suporte Papéis, papéis metalizados, plásticos Secagem UV e temperatura elevada Tiragem Acima de 10 milhões por matriz Retícula Redondas Característica Definição boa entre os tons de cores Utilização Revistas, rótulos e embalagem de alta tiragem

15. Flexografia Teoricamente inventada por Sperling no século XIX, é uma derivação da técnica do carimbo. Utiliza matrizes de borracha com alto-relevo que transfere a tinta para o suporte. Matriz Borracha ou fotopolímero Grafismo Alto-relevo que pode deixar marcas Tinta À base de água ou solvente Impressão Direta sobre o suporte Suporte Papéis, papéis metalizados, plásticos Secagem UV e temperatura elevada Tiragem Acima de 1 milhão por matriz Retícula Redondas, levemente distorcidas Característica Média definição entre os tons de cores Utilização Sacolas, embalagens, rótulos, etiquetas, cartolinas, etc

16. Tampografia Inventada no século XIX pela corte inglesa para decorar as vasilhas da rainha Vitória. Uma almofada (tampão) de recebe a tinta de um clichê em baixo-relevo e carimba o suporte. Matriz Almofada de silicone Grafismo Áreas vazadas no nylon Tinta Depende do tipo de suporte Impressão Direta sobre o suporte Suporte Diversos Secagem Por oxidação, UV e temperatura elevada Tiragem Pequenas e médias Retícula Vetor Característica Má definição entre os tons de cores Utilização Melhor indicado para superfícies maleáveis ou irregulares

17. Sistema Offset Derivado da litografia, foi elaborado por Ruble em 1904. Utiliza um cilindro para cada cor. Cada cilindro possui uma chapa que decalcam a impressão sobre o suporte. Matriz Chapa plana metálica Grafismo Sem relevo e com pontos bem reduzidos Tinta À base de óleo, gordurosa e pastosa Impressão Direta sobre o suporte Suporte Papéis, papéis metalizados, plásticos, vegetais Secagem Por oxidação, UV e temperatura elevada Tiragem Média de 500.000 por matriz Retícula Elípticas, redondas e estocásticas Característica Definição perfeita entre tons de cores Utilização Livros, revistas, PDV, embalagens, jornais, rótulos, etc

18. Impressão digital Xérox; jato de tinta; laser; etc. Viabilização de tiragens reduzidas; Arquivos eletrônicos; Economia de tempo sem perder produtividade. Matriz Não utiliza Grafismo Sem relevo para tinta e com relevo para tonner Tinta À base de pigmentos ou corantes Impressão Direta sobre o suporte Suporte Papéis, papéis metalizados, plásticos, vegetais Secagem Oxidação ou Lâmpadas Tiragem Pequena Retícula Pontos uniformes redondos ou jato de tinta Característica Boa definição entre os tons de cores Utilização Prova de cores, boletos, PDV, mala direta, tecido, etc.

19. Mídias de grande formato Impressos em Plotters Resolução de saída entre 300 DPI a 760 DPI. Podem ter uma tiragem de 100m 2 /h. Utilizam tintas automotivas ou com pigmentos resistentes ao clima. Os substratos variam entre papel, vinil, lonas, tecido, etc. Possibilita a utilização de verniz ou laminação. Algumas apresentas corte e vinco (Plotters de Recorte).

20. Tipos de mídias de grande formato Back light Front light Banner Outdoor e derivados (Busdoor, Taxidoor, Metrodoor, etc) Apliques

21. Impressão Processo dos métodos de impressão e suas tintas
