Tipos de impressão
O documento descreve diferentes métodos de impressão como xilogravura, gravura em metal, litogravura, impressão tipográfica e modernos processos como rotogravura, flexografia, impressão offset e digital. A invenção do tipo móvel por Gutenberg facilitou a reprodução em série de textos.
Mais conteúdo relacionado
Tipos de impressão
- 1.
- 2.
- 3.

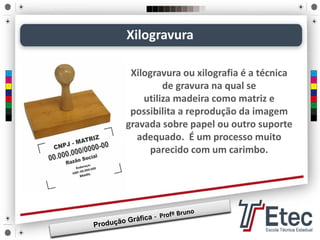

- 4. Xilogravura Xilogravura ou xilografiaé a técnica de gravura na qual se utiliza madeira como matriz e possibilita a reprodução da imagem gravada sobre papel ou outro suporte adequado. É um processo muito parecido com um carimbo.
- 5.

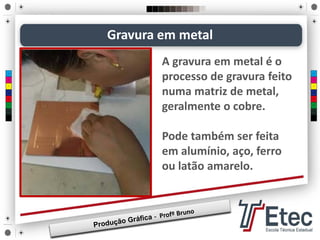

- 6. A gravura emmetal é o processo de gravura feito numa matriz de metal, geralmente o cobre. Pode também ser feita em alumínio, aço, ferro ou latão amarelo. Gravura em metal
- 7.
- 8.
- 9.
- 10.

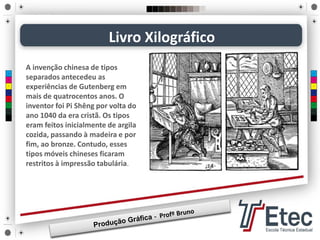

- 11. Livro Xilográfico A invençãochinesa de tipos separados antecedeu as experiências de Gutenberg em mais de quatrocentos anos. O inventor foi Pi Shêng por volta do ano 1040 da era cristã. Os tipos eram feitos inicialmente de argila cozida, passando à madeira e por fim, ao bronze. Contudo, esses tipos móveis chineses ficaram restritos à impressão tabulária.
- 12. Manuscritos Ancestral do livro,consistia na cópia dos textos bíblicos, a rigor, é o texto escrito à mão, independente do suporte, técnica ou instrumento. Por convenção, ao longo do tempo, a palavra manuscrito passou a designar materiais escritos em papiro, pergaminho ou papel;
- 13.
- 14. Johanner Gutenberg, em1455, desenvolve os tipos móveis, dando início ao revolucionário processo de reproduzir em série palavras, textos, livros... Letra Unidade mínima da escrita

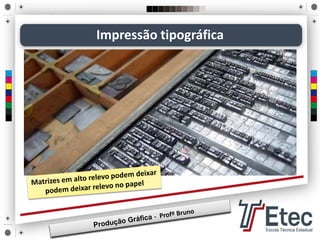

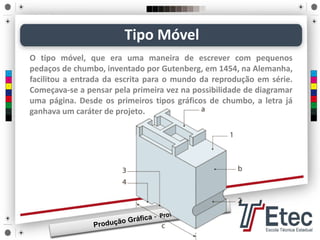

- 15. O tipo móvel,que era uma maneira de escrever com pequenos pedaços de chumbo, inventado por Gutenberg, em 1454, na Alemanha, facilitou a entrada da escrita para o mundo da reprodução em série. Começava-se a pensar pela primeira vez na possibilidade de diagramar uma página. Desde os primeiros tipos gráficos de chumbo, a letra já ganhava um caráter de projeto. Tipo Móvel
- 16.
- 17.

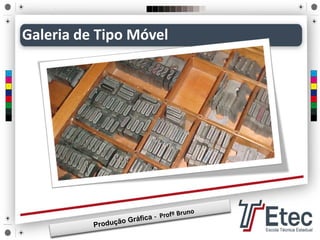

- 18. Galeria de TipoMóvel
- 19.
- 20.
- 21.
- 22.
- 23.
- 24.
- 25.

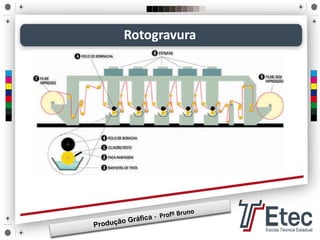

- 26. Rotogravura Rotogravura é umprocesso de impressão direta, cujo nome deriva da forma cilíndrica e do princípio rotativo das impressoras utilizadas.

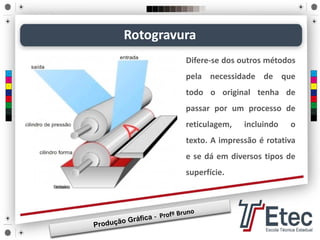

- 27. Difere-se dos outrosmétodos pela necessidade de que todo o original tenha de passar por um processo de reticulagem, incluindo o texto. A impressão é rotativa e se dá em diversos tipos de superfície. Rotogravura

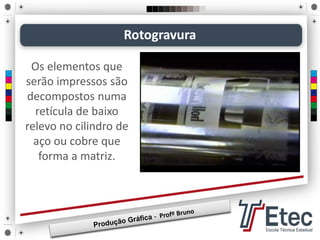

- 28. Os elementos que serãoimpressos são decompostos numa retícula de baixo relevo no cilindro de aço ou cobre que forma a matriz. Rotogravura

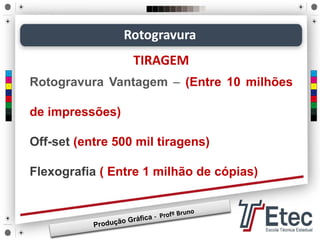

- 29. Rotogravura Vantagem –(Entre 10 milhões de impressões) Off-set (entre 500 mil tiragens) Flexografia ( Entre 1 milhão de cópias) Rotogravura TIRAGEM
- 30.
- 31.
- 32.

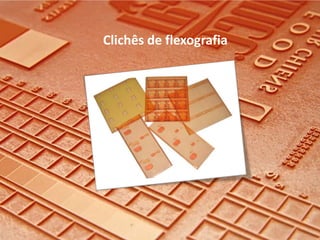

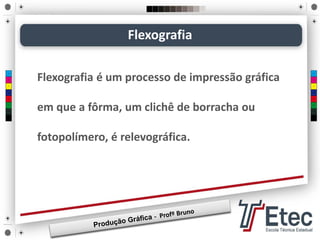

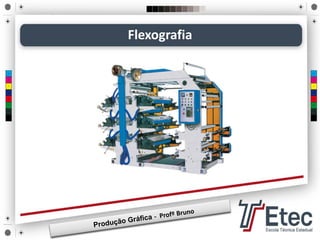

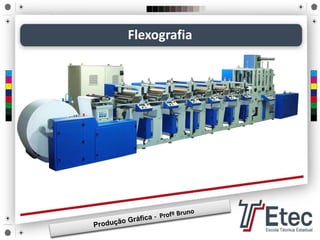

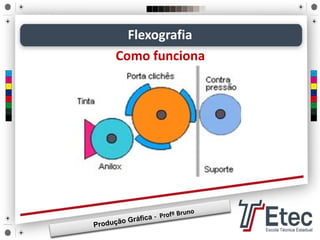

- 33. Flexografia Flexografia é umprocesso de impressão gráfica em que a fôrma, um clichê de borracha ou fotopolímero, é relevográfica.
- 34.

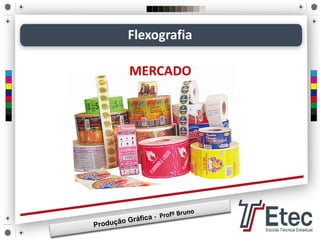

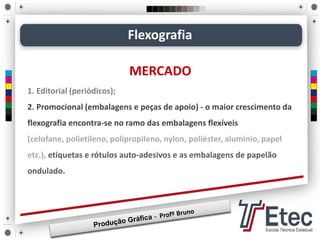

- 35. Flexografia MERCADO 1. Editorial (periódicos); 2.Promocional (embalagens e peças de apoio) - o maior crescimento da flexografia encontra-se no ramo das embalagens flexíveis (celofane, polietileno, polipropileno, nylon, poliéster, alumínio, papel etc.), etiquetas e rótulos auto-adesivos e as embalagens de papelão ondulado.
- 36.
- 37.
- 38.
- 39.
- 40.

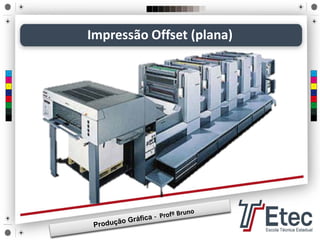

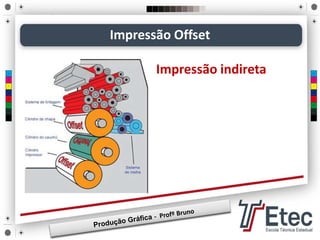

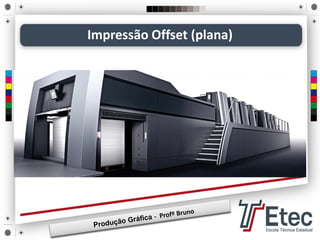

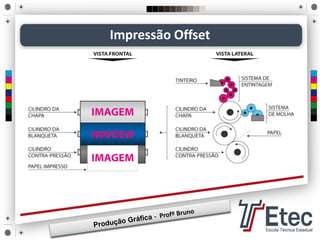

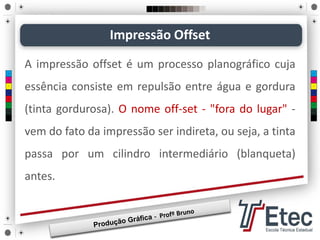

- 41. Impressão Offset A impressãooffset é um processo planográfico cuja essência consiste em repulsão entre água e gordura (tinta gordurosa). O nome off-set - "fora do lugar" - vem do fato da impressão ser indireta, ou seja, a tinta passa por um cilindro intermediário (blanqueta) antes.
- 42.
- 43.
- 44.

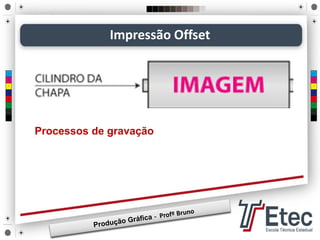

- 45. Impressão Offset Processos degravação

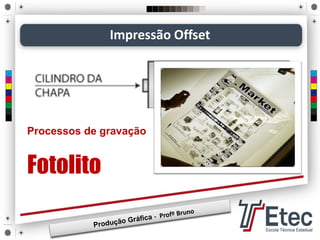

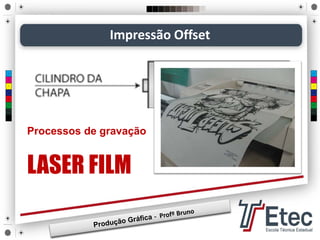

- 46. Impressão Offset Processos degravação LASER FILM
- 47.

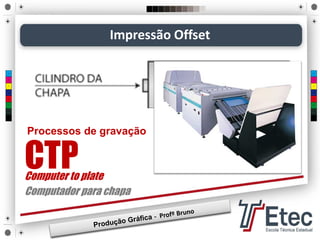

- 48. Processos de gravação ImpressãoOffset CTPComputer to plate Computador para chapa
- 49. Processos de gravação ImpressãoOffset Offset D.I.Offset digital
- 50. Impressão Offset Empresas demáquinas offset
- 51.
- 52.

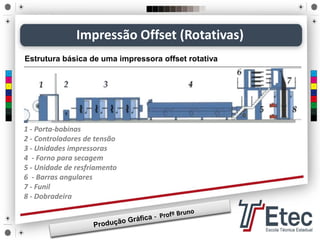

- 53. Estrutura básica deuma impressora offset rotativa Impressão Offset (Rotativas) 1 - Porta-bobinas 2 - Controladores de tensão 3 - Unidades impressoras 4 - Forno para secagem 5 - Unidade de resfriamento 6 - Barras angulares 7 - Funil 8 - Dobradeira

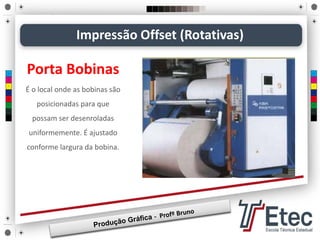

- 54. Impressão Offset (Rotativas) PortaBobinas É o local onde as bobinas são posicionadas para que possam ser desenroladas uniformemente. É ajustado conforme largura da bobina.

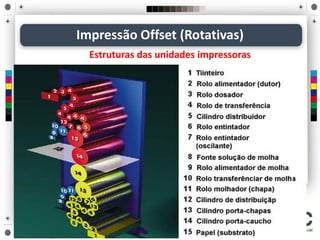

- 55. Impressão Offset (Rotativas) Estruturasdas unidades impressoras

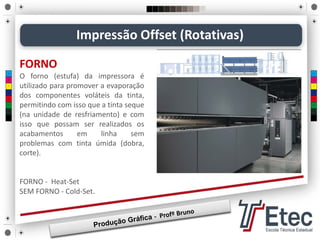

- 56. FORNO O forno (estufa)da impressora é utilizado para promover a evaporação dos componentes voláteis da tinta, permitindo com isso que a tinta seque (na unidade de resfriamento) e com isso que possam ser realizados os acabamentos em linha sem problemas com tinta úmida (dobra, corte). FORNO - Heat-Set SEM FORNO - Cold-Set. Impressão Offset (Rotativas)

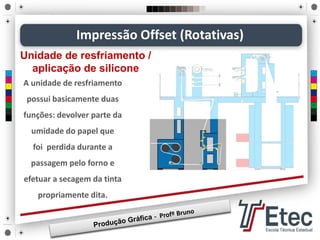

- 57. Impressão Offset (Rotativas) Aunidade de resfriamento possui basicamente duas funções: devolver parte da umidade do papel que foi perdida durante a passagem pelo forno e efetuar a secagem da tinta propriamente dita. Unidade de resfriamento / aplicação de silicone
- 58. BARRA ANGULARES As barrasangulares são utilizadas para posicionar uma fita (banda) de papel sobre a outra, de modo que essas bandas possam entrar no funil da dobradeira formando uma sequência correta de paginação. Impressão Offset (Rotativas)

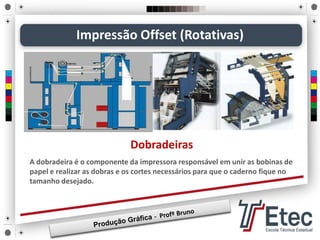

- 59. A dobradeira éo componente da impressora responsável em unir as bobinas de papel e realizar as dobras e os cortes necessários para que o caderno fique no tamanho desejado. Dobradeiras Impressão Offset (Rotativas)

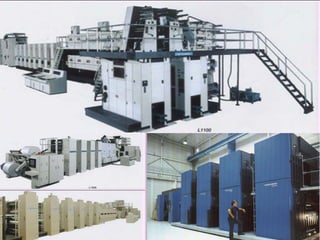

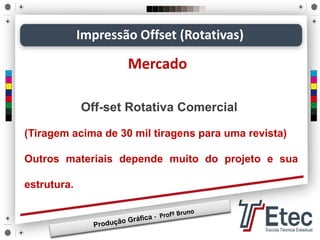

- 62. Impressão Offset (Rotativas) Mercado Off-setRotativa Comercial (Tiragem acima de 30 mil tiragens para uma revista) Outros materiais depende muito do projeto e sua estrutura.
- 63.
- 64.

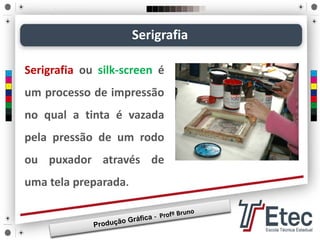

- 65. Serigrafia ou silk-screené um processo de impressão no qual a tinta é vazada pela pressão de um rodo ou puxador através de uma tela preparada. Serigrafia

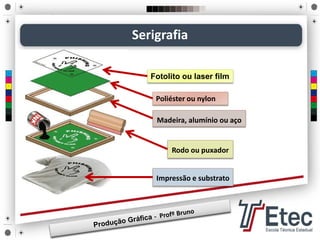

- 66. Serigrafia Fotolito ou laserfilm Poliéster ou nylon Madeira, alumínio ou aço Rodo ou puxador Impressão e substrato

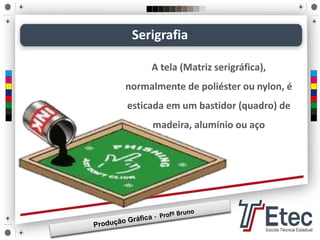

- 67. Serigrafia A tela (Matrizserigráfica), normalmente de poliéster ou nylon, é esticada em um bastidor (quadro) de madeira, alumínio ou aço
- 68.
- 69.
- 70.

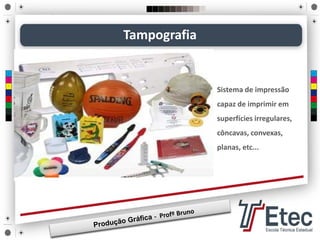

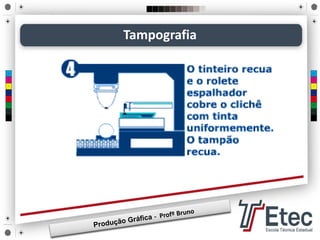

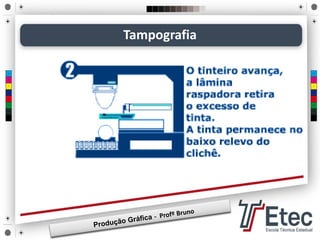

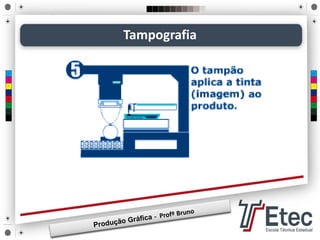

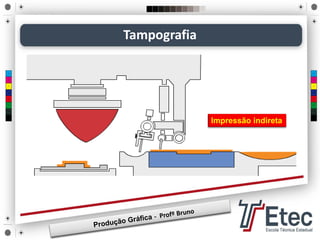

- 71. Tampografia Sistema de impressão capazde imprimir em superfícies irregulares, côncavas, convexas, planas, etc...

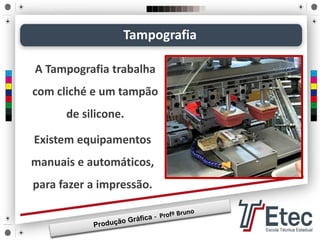

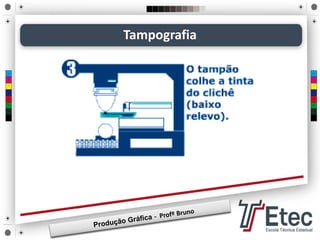

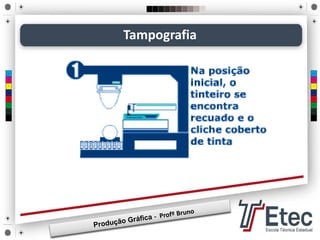

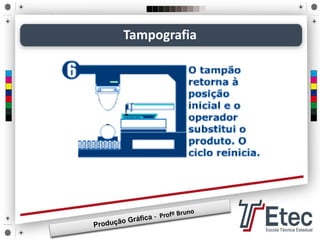

- 72. A Tampografia trabalha comcliché e um tampão de silicone. Tampografia Existem equipamentos manuais e automáticos, para fazer a impressão.
- 73.
- 74.
- 75.
- 76.
- 77.
- 78.
- 79.
- 80.
- 81.
- 82. Impressão digital -Plotagem
