Este documento fornece instruções passo a passo sobre a técnica de serigrafia, incluindo como preparar a moldura e tela, aplicar a emulsão fotosensível, revelar a imagem, usar diferentes tipos de tintas e cores, e limpar a tela. A serigrafia permite a impressão sobre diversas superfícies a baixo custo, tornando-a acessível para pequenos negócios e artistas.

1. Técnica
de
Estamparia Localizada
Serigrafia
Débora Cseri
13 de Maio de 2014

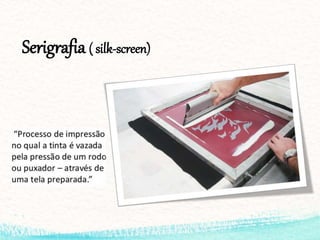

2. Serigrafia ( silk-screen)

3. Utilização
A serigrafia é um processo gráfico dos mais variados que se
tem conhecimento.
Os custos para a montagem de uma estamparia em
serigrafia é baixo em relação ao demais processos de
impressão, e por isso oferece um vasto campo de
oportunidades, principalmente para quem deseja ser
autônomo e ter sua própria estamparia.

4. O processo de impressão em
Serigrafia permite a impressão
sobre qualquer superfície.

5. Livros

6. Guardanapos

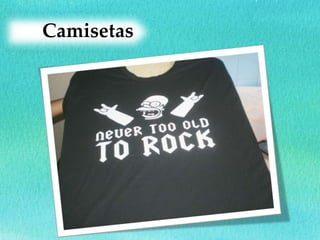

7. Camisetas

8. Chinelos

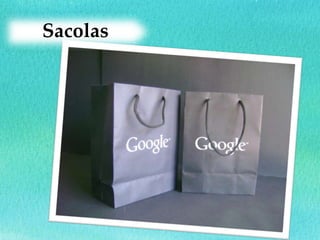

9. Sacolas

10. Convites Personalizados

11. Bolsas

12. Etiquetas e Tags

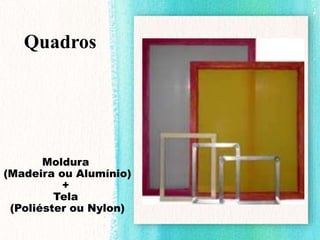

13. Quadros
Moldura
(Madeira ou Alumínio)
+
Tela
(Poliéster ou Nylon)

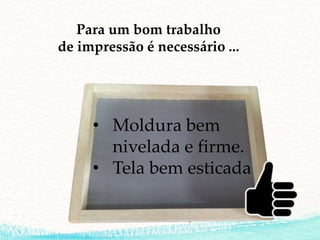

14. • Moldura bem
nivelada e firme.
• Tela bem esticada
Para um bom trabalho
de impressão é necessário ...

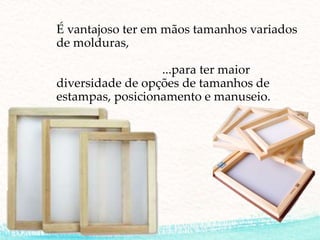

15. É vantajoso ter em mãos tamanhos variados
de molduras,
...para ter maior
diversidade de opções de tamanhos de
estampas, posicionamento e manuseio.

16. Adequando assim cada quadro ao
resultado que pretende ser atingido

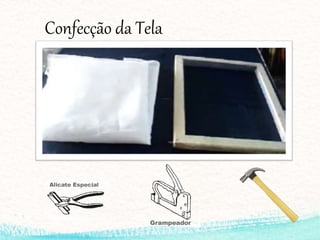

17. Confecção da Tela

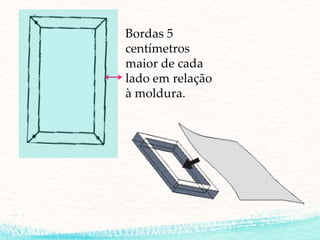

18. Bordas 5
centímetros
maior de cada
lado em relação
à moldura.

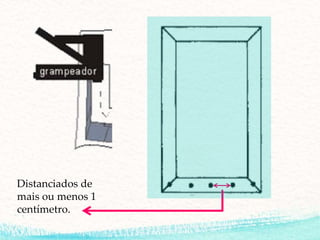

19. Distanciados de
mais ou menos 1
centímetro.

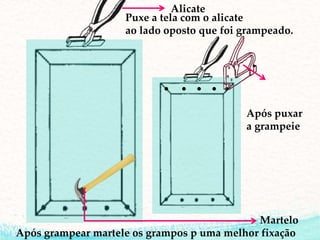

20. Alicate
Puxe a tela com o alicate
ao lado oposto que foi grampeado.
Após puxar
a grampeie
Martelo
Após grampear martele os grampos p uma melhor fixação

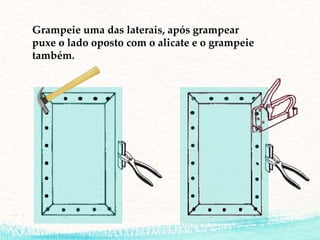

21. Grampeie uma das laterais, após grampear
puxe o lado oposto com o alicate e o grampeie
também.

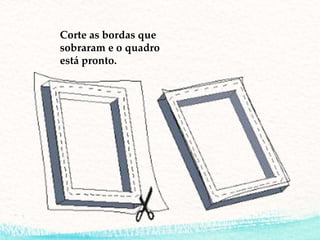

22. Corte as bordas que
sobraram e o quadro
está pronto.

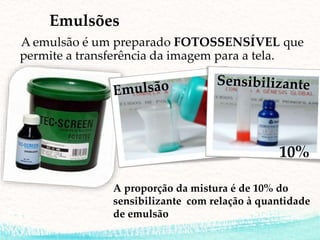

23. Emulsões
A emulsão é um preparado FOTOSSENSÍVEL que
permite a transferência da imagem para a tela.
10%
A proporção da mistura é de 10% do
sensibilizante com relação à quantidade
de emulsão

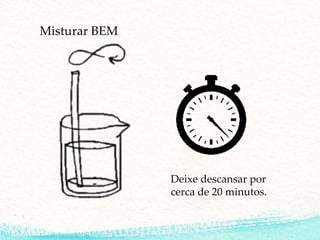

24. Misturar BEM
Deixe descansar por
cerca de 20 minutos.

25. Fotolito
Impressão
de
Fotolito

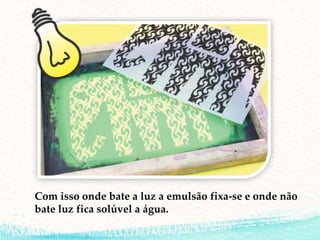

26. Com isso onde bate a luz a emulsão fixa-se e onde não
bate luz fica solúvel a água.

27. Aplicação da Emulsão
Calha

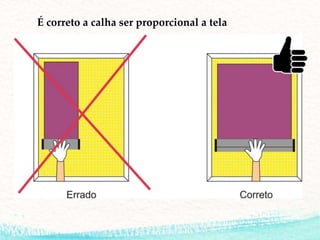

28. É correto a calha ser proporcional a tela

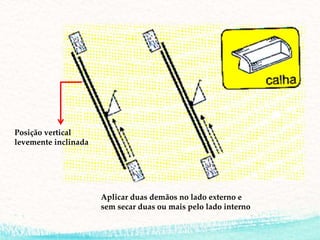

29. Posição vertical
levemente inclinada
Aplicar duas demãos no lado externo e
sem secar duas ou mais pelo lado interno

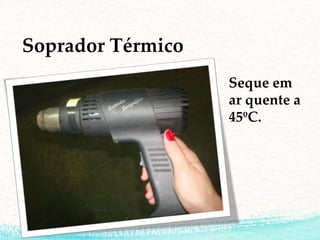

30. Soprador Térmico
Seque em
ar quente a
45ºC.

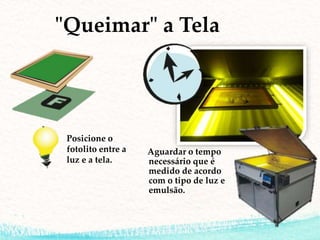

31. "Queimar" a Tela
Aguardar o tempo
necessário que é
medido de acordo
com o tipo de luz e
emulsão.
Posicione o
fotolito entre a
luz e a tela.

32. Revelação da Tela
Após o tempo
adequado de
exposição à luz, lave a
tela.
Onde a luz não
sensibilizou a
emulsão sai com
água.

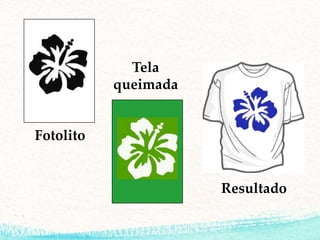

33. Fotolito
Tela
queimada
Resultado

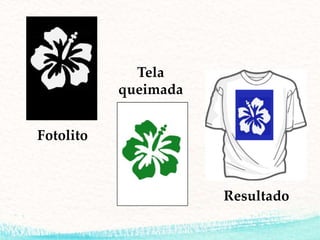

34. Fotolito
Tela
queimada
Resultado

35. Tipos de Tintas
A tinta é escolhida conforme o
resultado que se pretende
obter.
Water Colors (Toque Zero)
Plastisol

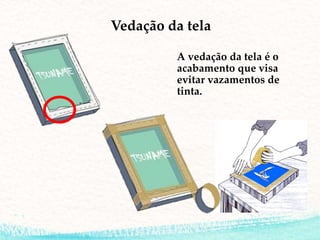

36. Vedação da tela
A vedação da tela é o
acabamento que visa
evitar vazamentos de
tinta.

37. Mesas para Estampar Camisetas

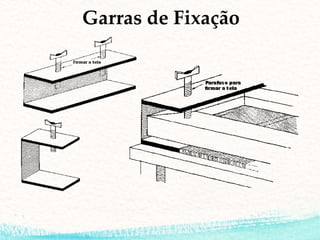

38. Garras de Fixação

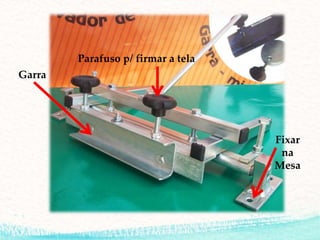

39. Garra
Parafuso p/ firmar a tela
Fixar
na
Mesa

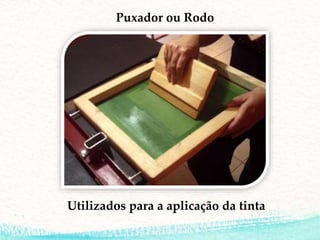

40. Puxador ou Rodo
Utilizados para a aplicação da tinta

41. Impressão em Duas Cores
Impressão em PRETO Impressão em VERMELHO
Marcação para o correto posicionamento das telas

42. Colocada a camiseta no berço
posiciona-se a tela e se faz a
camada em vermelho.

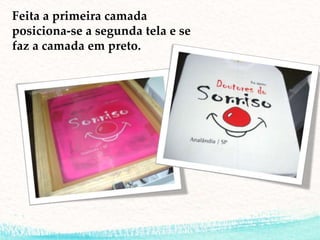

43. Feita a primeira camada
posiciona-se a segunda tela e se
faz a camada em preto.

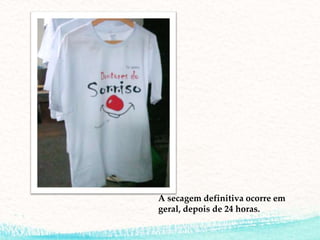

44. A secagem definitiva ocorre em
geral, depois de 24 horas.

45. A Quadricromia
consiste na
separação
das quatro cores
CMYK de uma
imagem.

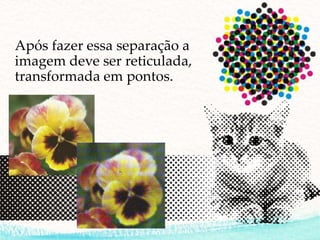

46. Após fazer essa separação a
imagem deve ser reticulada,
transformada em pontos.

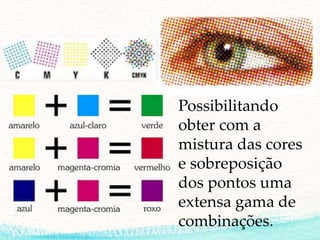

47. Possibilitando
obter com a
mistura das cores
e sobreposição
dos pontos uma
extensa gama de
combinações.

48. Camada base de BRANCO

49. Camada de Azul/Ciano

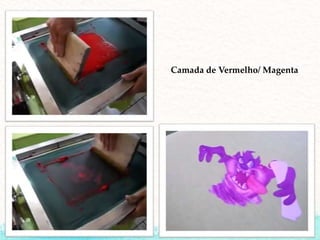

50. Camada de Vermelho/ Magenta

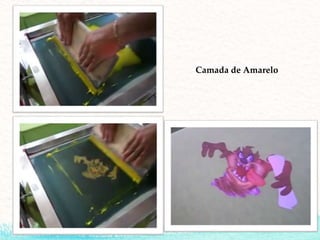

51. Camada de Amarelo

52. Camada de Preto

53. A partir da combinação de
cores se obtém o resultado
final da imagem.

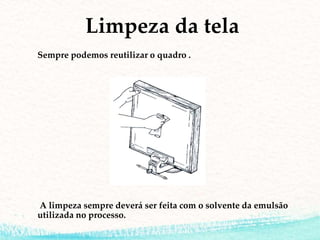

54. Limpeza da tela
Sempre podemos reutilizar o quadro .
A limpeza sempre deverá ser feita com o solvente da emulsão
utilizada no processo.

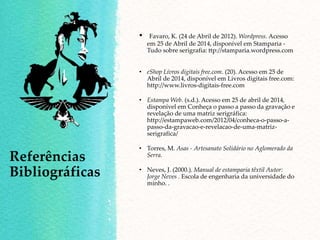

55. • Favaro, K. (24 de Abril de 2012). Wordpress. Acesso
em 25 de Abril de 2014, disponível em Stamparia -
Tudo sobre serigrafia: ttp://stamparia.wordpress.com
• eShop Livros digitais free.com. (20). Acesso em 25 de
Abril de 2014, disponível em Livros digitais free.com:
http://www.livros-digitais-free.com
• Estampa Web. (s.d.). Acesso em 25 de abril de 2014,
disponível em Conheça o passo a passo da gravação e
revelação de uma matriz serigráfica:
http://estampaweb.com/2012/04/conheca-o-passo-a-
passo-da-gravacao-e-revelacao-de-uma-matriz-
serigrafica/
• Torres, M. Asas - Artesanato Solidário no Aglomerado da
Serra.
• Neves, J. (2000.). Manual de estamparia têxtil Autor:
Jorge Neves . Escola de engenharia da universidade do
minho. .
Referências
Bibliográficas
