1. Débora Cseri
13 de Maio de 2014
Definição
de Estamparia
Indústrial

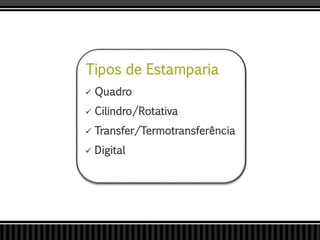

2. Tipos de Estamparia
 Quadro
 Cilindro/Rotativa
 Transfer/Termotransferência
 Digital

3. Estamparia por Quadros
- Carrossel -

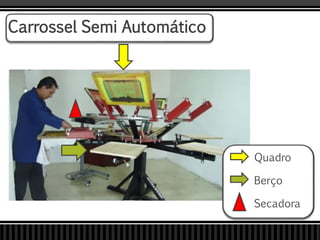

4. Carrossel Semi Automático
Quadro
Berço
Secadora

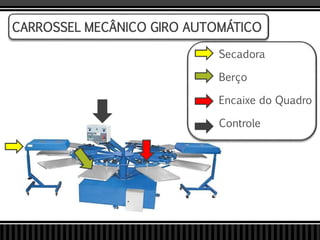

5. Secadora
Berço
Encaixe do Quadro
Controle
CARROSSEL MECÂNICO GIRO AUTOMÁTICO

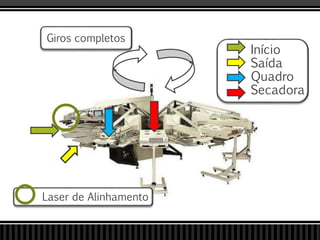

6. Giros completos
Início
Saída
Quadro
Secadora
Laser de Alinhamento

7. A quantidade de quadros é escolhido conforme
a quantidade de berços e cores serem
aplicadas
*A tinta é escolhida conforme o resultado
que se pretende obter.

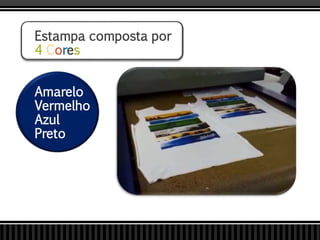

8. Estampa composta por
4 Cores
Amarelo
Vermelho
Azul
Preto

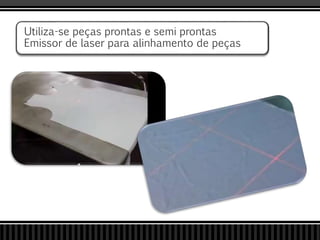

9. Utiliza-se peças prontas e semi prontas
Emissor de laser para alinhamento de peças

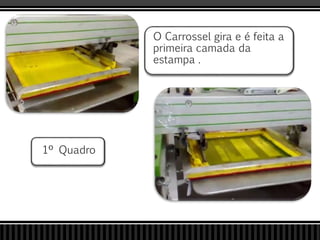

10. O Carrossel gira e é feita a
primeira camada da
estampa .
1º Quadro

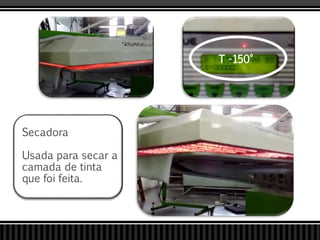

11. T -150°
Secadora
Usada para secar a
camada de tinta
que foi feita.

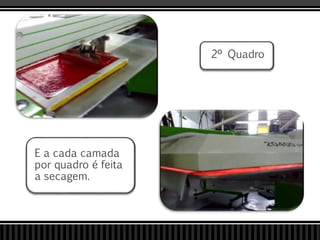

12. 2º Quadro
E a cada camada
por quadro é feita
a secagem.

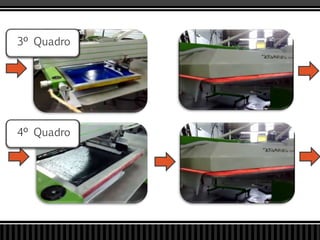

13. 3º Quadro
4º Quadro

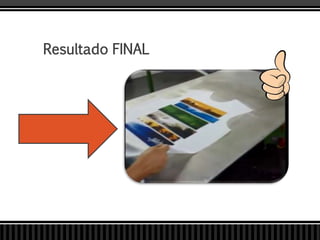

14. Resultado FINAL

15. Rotativa/Cilíndros

16.  Variedade de Cores
 Rapidez na Produção
 Nitidez

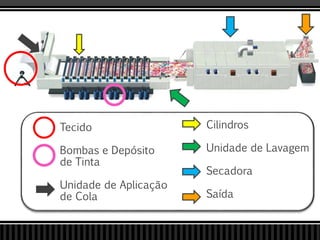

17. Cilindros
Unidade de Lavagem
Secadora
Saída
Tecido
Bombas e Depósito
de Tinta
Unidade de Aplicação
de Cola

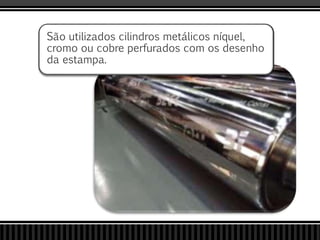

18. São utilizados cilindros metálicos níquel,
cromo ou cobre perfurados com os desenho
da estampa.

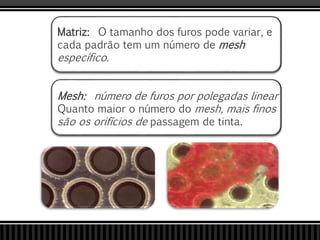

19. Matriz: O tamanho dos furos pode variar, e
cada padrão tem um número de mesh
específico.
Mesh: número de furos por polegadas linear
Quanto maior o número do mesh, mais finos
são os orifícios de passagem de tinta.

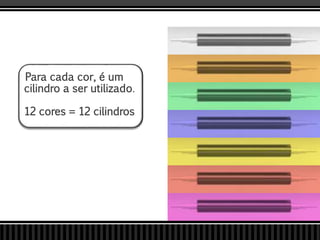

20. Para cada cor, é um
cilindro a ser utilizado.
12 cores = 12 cilindros

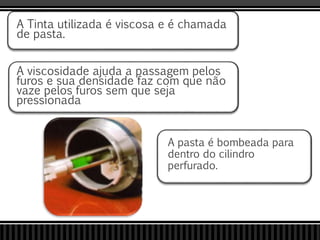

21. A pasta é bombeada para
dentro do cilindro
perfurado.
A Tinta utilizada é viscosa e é chamada
de pasta.
A viscosidade ajuda a passagem pelos
furos e sua densidade faz com que não
vaze pelos furos sem que seja
pressionada

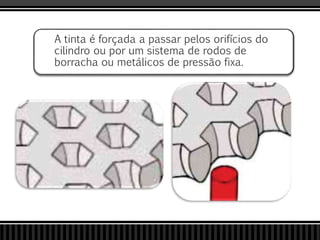

22. A tinta é forçada a passar pelos orifícios do
cilindro ou por um sistema de rodos de
borracha ou metálicos de pressão fixa.

23. Cilindro
Tecido estampado
com uma cor
Área livre/perfurada
para a passagem
de Tinta
Tecido
sem estampa
Sentido rotação Cilindro
Sentido rotação Tecido

24. Estamparia por
Termotransferência
- Transfer -

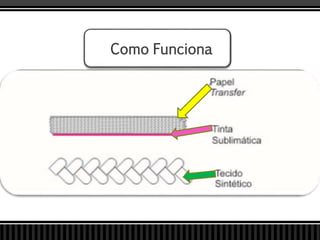

25. Como Funciona

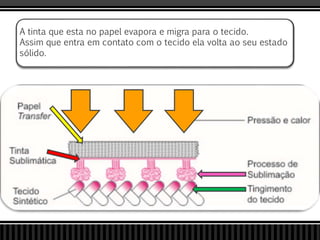

26. A tinta que esta no papel evapora e migra para o tecido.
Assim que entra em contato com o tecido ela volta ao seu estado
sólido.

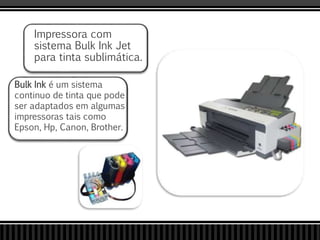

27. Impressora com
sistema Bulk Ink Jet
para tinta sublimática.
Bulk Ink é um sistema
continuo de tinta que pode
ser adaptados em algumas
impressoras tais como
Epson, Hp, Canon, Brother.

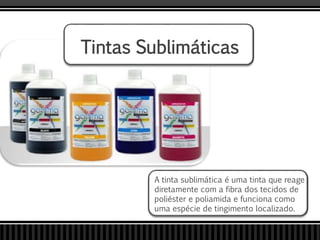

28. Tintas Sublimáticas
A tinta sublimática é uma tinta que reage
diretamente com a fibra dos tecidos de
poliéster e poliamida e funciona como
uma espécie de tingimento localizado.

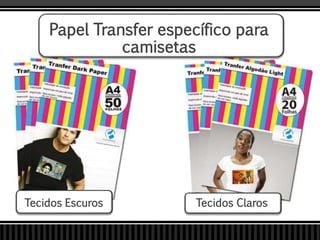

29. Papel Transfer específico para
camisetas
Tecidos Escuros Tecidos Claros

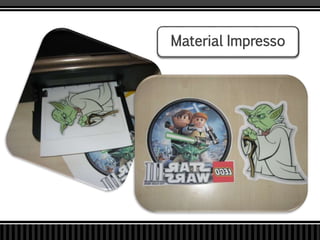

30. Material Impresso

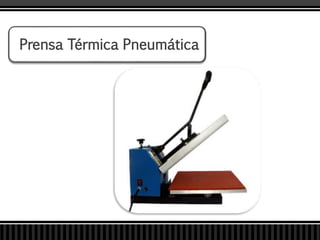

31. Prensa Térmica Pneumática

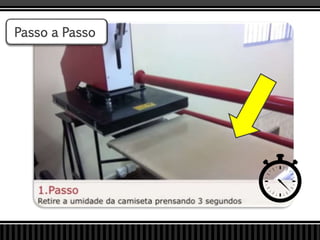

32. Passo a Passo

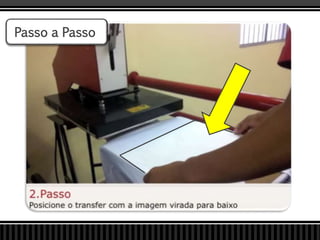

33. Passo a Passo

34. Passo a Passo

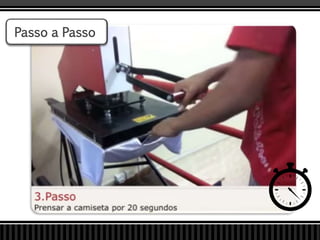

35. Passo a Passo

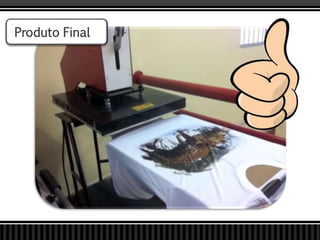

36. Produto Final

37. IMPRESSÃO
DIGITAL

38. A estamparia digital sobre
tecido se originou das
técnicas de impressão a jato
de tinta sobre papel.

39. A razão para que o
desenvolvimento dessa
tecnologia tenha sido mais
lento veio da necessidade de
produzir tintas adaptadas às
impressoras de grande formato
que atendessem a todos os
tipos de tecidos.

40. Os pigmentos utilizados tem
mostrado muitas vantagens
sobre as outras tintas:
são mais resistentes a
descoloração e as lavagens,
costumam ser mais baratos,
podem ser utilizados sobre
variados tipos de tecidos e
sua fixação é mais simples.

41. Os pigmentos são
escolhidos
conforme marca,
modelo da
impressora e
resultado que se
pretende obter.

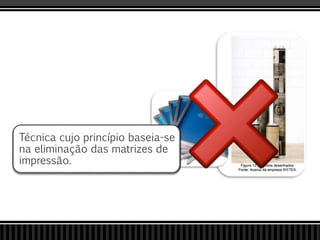

42. Técnica cujo princípio baseia-se
na eliminação das matrizes de
impressão.

43. Não há limite de cores.

44. A matriz é a imagem digital.
Pode –se utilizar qualquer tipo de
imagem, texto ou foto.

45. A procura pela estamparia digital têm
aumentado devido ao fato de produzirem
pequenas metragens, proporcionando uma
variedade de produtos cada vez mais
personalizados.

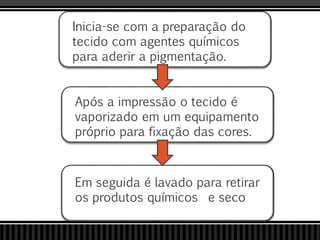

46. Inicia-se com a preparação do
tecido com agentes químicos
para aderir a pigmentação.
Após a impressão o tecido é
vaporizado em um equipamento
próprio para fixação das cores.
Em seguida é lavado para retirar
os produtos químicos e seco

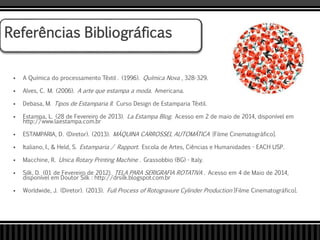

48.  A Química do processamento Têxtil . (1996). Química Nova , 328-329.
 Alves, C. M. (2006). A arte que estampa a moda. Americana.
 Debasa, M. Tipos de Estamparia II. Curso Design de Estamparia Têxtil.
 Estampa, L. (28 de Fevereiro de 2013). La Estampa Blog. Acesso em 2 de maio de 2014, disponível em
http://www.laestampa.com.br
 ESTAMPARIA, D. (Diretor). (2013). MÁQUINA CARROSSEL AUTOMÁTICA [Filme Cinematográfico].
 Italiano, I., & Held, S. Estamparia / Rapport. Escola de Artes, Ciências e Humanidades - EACH USP.
 Macchine, R. Unica Rotary Printing Machine . Grassobbio (BG) - Italy.
 Silk, D. (01 de Fevereiro de 2012). TELA PARA SERIGRAFIA ROTATIVA . Acesso em 4 de Maio de 2014,
disponível em Doutor Silk : http://drsilk.blogspot.com.br
 Worldwide, J. (Diretor). (2013). Full Process of Rotogravure Cylinder Production [Filme Cinematográfico].
Referências Bibliográficas
