A rotogravura é um processo de impressão direta onde a matriz cilíndrica de baixo relevo transfere tinta para o papel por meio de rotação. É usado principalmente para impressão de revistas, jornais e embalagens flexíveis devido à alta velocidade e qualidade de impressão. A história da rotogravura moderna remonta aos trabalhos de Karl Klic em meados do século XIX e seu aperfeiçoamento por Thomas Bell na década de 1780.

2. IMPRESSÃO GRÁFICA

3. IMPRESSÃO GRÁFICA Ato ou efeito de imprimir. Qualquer processo destinado a reproduzir, com ou sem tinta, sobre um suporte, textos e imagens gravados ou moldados em matrizes adaptadas a prensas dos mais diversos sistemas de impressão. As reproduções gráficas podem ser obtidas nas máquinas impressoras com o contado direto da matriz com o suporte (impressão direta) ou por meio de um elemento intermediário, que entra em contato com a matriz e transfere a impressão ao suporte (impressão indireta).

4. MATRIZ Meio físico ou digital através do qual é possível reproduzir determinado grafismo em determinado processo de impressão. Físico : Áreas de grafismo e contragrafismo. Relevográfícas, planográficas, encavográficas e permeográficas. Digital : Meios eletronicos de formação gráfica. *.cdr, *.pps, *.pdf, *.eps, *.jpg

5. ROTOGRAVURA

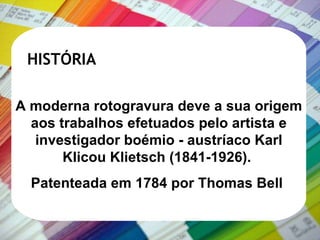

6. HISTÓRIA A moderna rotogravura deve a sua origem aos trabalhos efetuados pelo artista e investigador boémio - austríaco Karl Klicou Klietsch (1841-1926). Patenteada em 1784 por Thomas Bell

7. ROTOGRAVURA Processo de impressão direta , cujo nome deriva da forma cilíndrica e do princípio rotativo das impressoras utilizadas.

8. PRINCIPAIS CARACTERÍSTICAS Quanto à matriz: grande durabilidade Geometricamente cilíndrica - baixo gravadas (encavográfica) - possibilidade de imagens contínuas.

9. PRINCIPAIS CARACTERÍSTICAS Quanto à tinta: líquida - secagem por evaporação dos solventes. secagem logo após a impressão.

10. PRINCIPAIS CARACTERÍSTICAS Quanto ao suporte: lisos - flexíveis - macios

11. PRINCIPAIS CARACTERÍSTICAS Quanto ao sistema de Impressão: direto - alta velocidade de impressão - possibilidade de frente e verso - possibilidade de acoplar corte e vinco ao sistema de saída - imprime todas as cores em uma única passagem de máquina

12. A superfície dessa matriz é embebida em tinta e uma lâmina de alta precisão retira o excesso, deixando tinta apenas nos pontos de baixo relevo, que é transferida para o papel por impressão direta, com a matriz pressionando o papel contra si. FUNCIONAMENTO

13. FUNCIONAMENTO

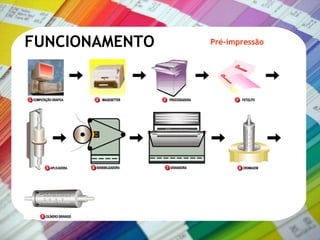

14. FUNCIONAMENTO Pré-impressão

15. FUNCIONAMENTO Impressão Rotogravura

16. FUNCIONAMENTO Metalização

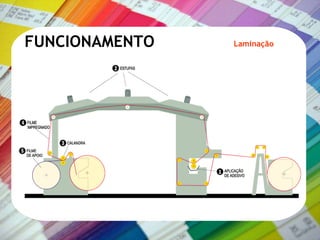

17. FUNCIONAMENTO Laminação

18. FUNCIONAMENTO Refile

19. FUNCIONAMENTO Corte-Solda

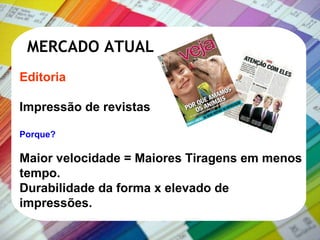

20. MERCADO ATUAL Editoria Impressão de revistas Porque? Maior velocidade = Maiores Tiragens em menos tempo. Durabilidade da forma x elevado de impressões.

21. Embalagens Impressão de embalagens flexíveis. Suportes: o celofane, plásticos (polietileno, polipropileno, nylon, poliéster etc), alumínio, papel e cartolina. MERCADO ATUAL

22. Embalagens - Histórico Década de 70. Crescimento do mercado consumidor e a exigência da indústria alimentícia por embalagens de melhor qualidade. Nesta época foram impressas as primeiras embalagens do drops Dulcora, do lanchinho Mirabel, chocolate Prestígio, entre outros, pelo processo de rotogravura. A matéria-prima utilizada era o papel celofane e o alumínio. MERCADO ATUAL

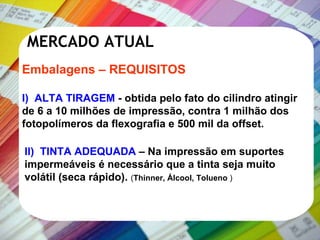

23. Embalagens – REQUISITOS I) ALTA TIRAGEM - obtida pelo fato do cilindro atingir de 6 a 10 milhões de impressão, contra 1 milhão dos fotopolímeros da flexografia e 500 mil da offset. MERCADO ATUAL II) TINTA ADEQUADA – Na impressão em suportes impermeáveis é necessário que a tinta seja muito volátil (seca rápido). ( Thinner, Álcool, Tolueno )

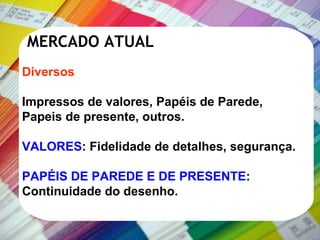

24. Diversos Impressos de valores, Papéis de Parede, Papeis de presente, outros. VALORES : Fidelidade de detalhes, segurança. PAPÉIS DE PAREDE E DE PRESENTE : Continuidade do desenho. MERCADO ATUAL

26. Internet www. rickardo .com. br www.santarosaalimentos.com.br www.exproper.com.br Dissertação de Mestrado Luis Roberto de Lima – UFSC - Universidade Federal de Santa Catarina Programa de Pós-Graduação em Engenharia de Produção BIBLIOGRAFIA

28. Alunos do 3º Período de Comunicação Publicidade e Propaganda Faculdade Promove Thiago Faria, Fabiana Canutto, Breno D’mata, Mariana Corrêa Setembro / 2006
