A construção de uma catedral gótica requeria diversos artesãos especializados sob a supervisão de um mestre construtor. A planta típica continha uma nave central e laterais, cruzeiro, transeptos e capelas radiais. As abóbadas ogivais e arcobotantes permitiam alturas elevadas e grandes vitrais, enquanto os contrafortes externos equilibravam as forças horizontais.

1. Construção de uma catedral
Construção das abóbadas

2. Mestre e o Projecto
• A catedral era uma obra de
grandes proporções que se tornava
um verdadeiro monumento
arquitectónico.
• Para a construção de uma
catedral gótica haviam cerca de 30
artesãos especializados nas várias
áreas (pedreiro, escultor,
carpinteiro, pintor, etc.)
supervisionados por um mestre
construtor.
• O mestre construtor era o
responsável pelo projecto. Utilizava
para o efeito réguas, compassos,
esquadros e outras ferramentas
geométricas.

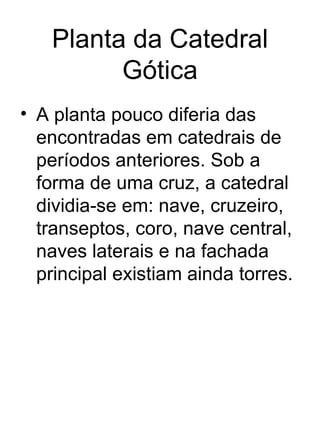

3. Planta da Catedral
Gótica
• A planta pouco diferia das
encontradas em catedrais de
períodos anteriores. Sob a
forma de uma cruz, a catedral
dividia-se em: nave, cruzeiro,
transeptos, coro, nave central,
naves laterais e na fachada
principal existiam ainda torres.

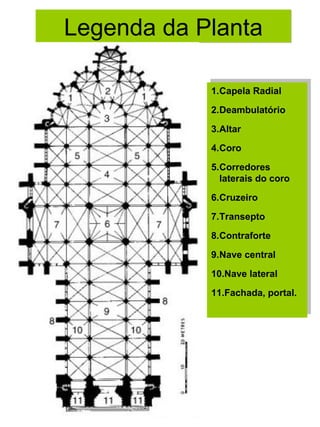

4. Legenda da Planta
1.Capela Radial
2.Deambulatório
3.Altar
4.Coro
5.Corredores
laterais do coro
6.Cruzeiro
7.Transepto
8.Contraforte
9.Nave central
10.Nave lateral
11.Fachada, portal.

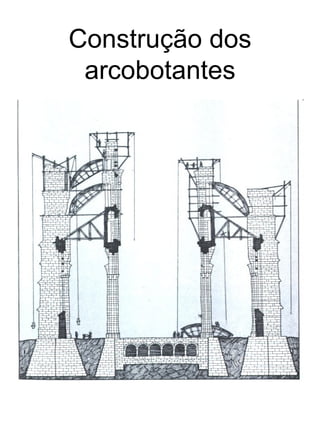

5. Construção dos
arcobotantes

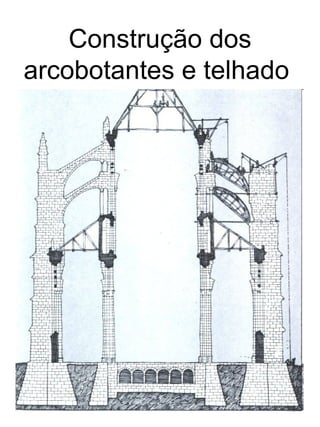

6. Construção dos
arcobotantes e telhado

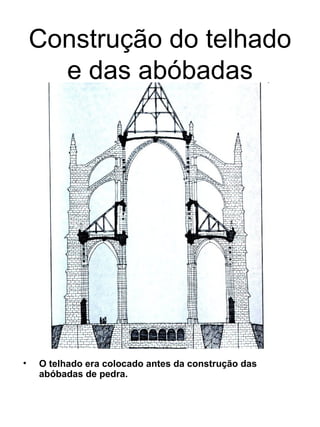

7. Construção do telhado
e das abóbadas
• O telhado era colocado antes da construção das
abóbadas de pedra.

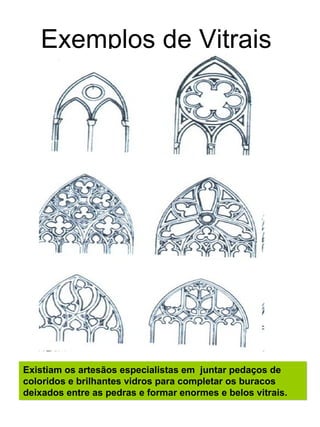

8. Exemplos de Vitrais
Existiam os artesãos especialistas em juntar pedaços de
coloridos e brilhantes vidros para completar os buracos
deixados entre as pedras e formar enormes e belos vitrais.

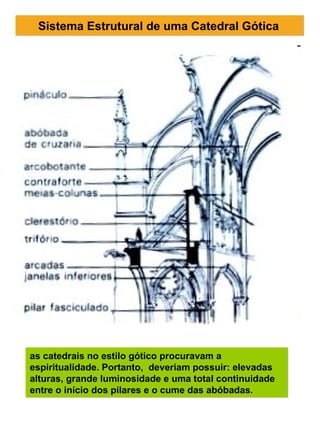

9. Sistema Estrutural de uma Catedral Gótica
as catedrais no estilo gótico procuravam a
espiritualidade. Portanto, deveriam possuir: elevadas
alturas, grande luminosidade e uma total continuidade
entre o início dos pilares e o cume das abóbadas.

10. Vista interna de uma
catedral gótica

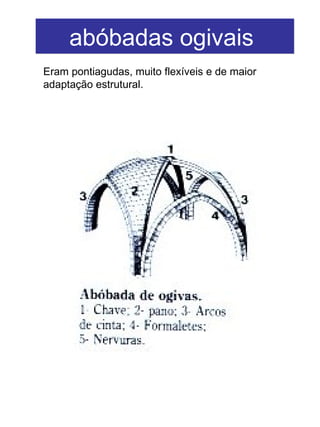

11. abóbadas ogivais
Eram pontiagudas, muito flexíveis e de maior
adaptação estrutural.

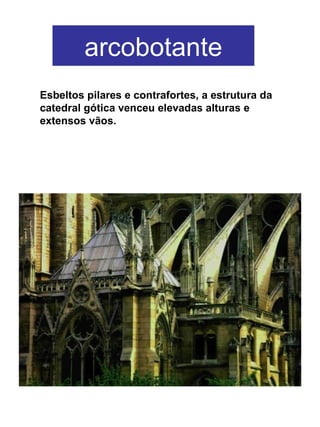

12. arcobotante
Esbeltos pilares e contrafortes, a estrutura da
catedral gótica venceu elevadas alturas e
extensos vãos.

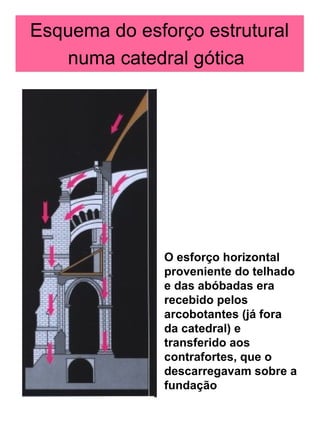

13. Esquema do esforço estrutural
numa catedral gótica
O esforço horizontal
proveniente do telhado
e das abóbadas era
recebido pelos
arcobotantes (já fora
da catedral) e
transferido aos
contrafortes, que o
descarregavam sobre a
fundação

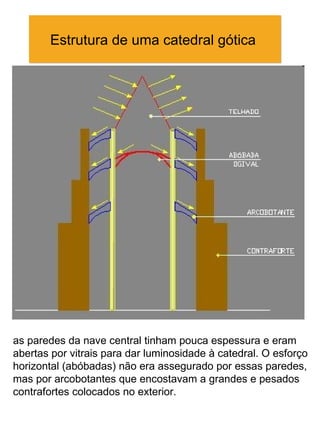

14. Estrutura de uma catedral gótica
as paredes da nave central tinham pouca espessura e eram
abertas por vitrais para dar luminosidade à catedral. O esforço
horizontal (abóbadas) não era assegurado por essas paredes,
mas por arcobotantes que encostavam a grandes e pesados
contrafortes colocados no exterior.

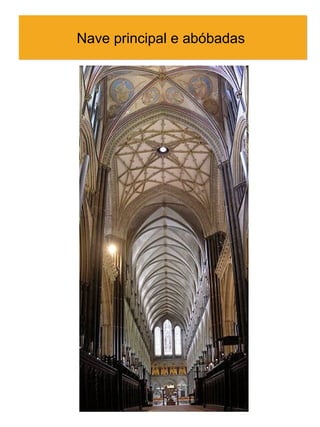

15. Nave principal e abóbadas

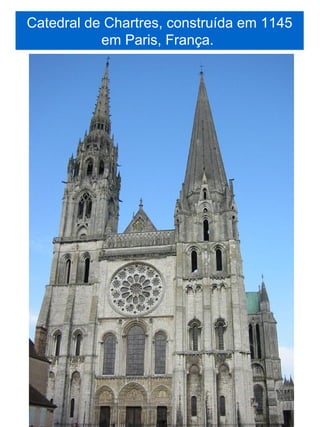

16. Catedral de Chartres, construída em 1145
em Paris, França.
