1. Filtros: interesse na
água consolida o setor
Anderson Azeredo Souza
Mariele Velho Avila
Tatiane Bujes
Artigo extraído da revista Química e
derivados, edição nº 450 de Junho 2006
Química Industrial I
Prof.: Leori Tartari

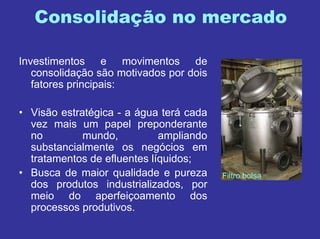

3. Consolidação no mercado
Investimentos e movimentos de
consolidação são motivados por dois
fatores principais:
• Visão estratégica - a água terá cada
vez mais um papel preponderante
no mundo, ampliando
substancialmente os negócios em
tratamentos de efluentes líquidos;
• Busca de maior qualidade e pureza
dos produtos industrializados, por
meio do aperfeiçoamento dos
processos produtivos.
Filtro bolsa

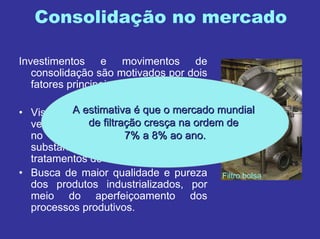

4. Consolidação no mercado
Investimentos e movimentos de
consolidação são motivados por dois
fatores principais:
• Visão estratégica - a água terá cada
vez mais um papel preponderante
no mundo, ampliando
substancialmente os negócios em
tratamentos de efluentes líquidos;
• Busca de maior qualidade e pureza
dos produtos industrializados, por
meio do aperfeiçoamento dos
processos produtivos.
Filtro bolsa
A estimativaA estimativa éé que o mercado mundialque o mercado mundial
de filtrade filtraçção cresão cresçça na ordem dea na ordem de
7% a 8% ao ano.7% a 8% ao ano.

5. Avanço tecnológico
• Na maioria das vezes, o que se
busca com o avanço tecnológico
não é o desenvolvimento de
novas técnicas, mas ganharganhar
eficiência e rapidez noeficiência e rapidez no
processo de filtraprocesso de filtraççãoão, com
automatização e melhorias nos
equipamentos e com a evolução
dos materiais utilizados nos
meios filtrantes.

6. Avanço tecnológico
• Na maioria das vezes, o que se
busca com o avanço tecnológico
não é o desenvolvimento de
novas técnicas, mas ganharganhar
eficiência e rapidez noeficiência e rapidez no
processo de filtraprocesso de filtraççãoão, com
automatização e melhorias nos
equipamentos e com a evolução
dos materiais utilizados nos
meios filtrantes.
Os sistemas de filtraOs sistemas de filtraçção são bastante variados.ão são bastante variados.
As soluAs soluçções de engenharia variam de acordo comões de engenharia variam de acordo com
aa matmatéériaria--primaprima empregada e oempregada e o produtoproduto
que se pretende obter com a filtraque se pretende obter com a filtraçção.ão.

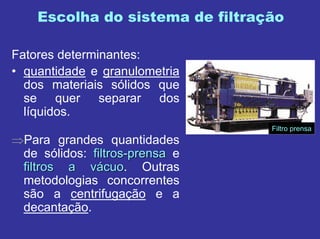

7. Escolha do sistema de filtração
Fatores determinantes:
• quantidade e granulometria
dos materiais sólidos que
se quer separar dos
líquidos.
⇒Para grandes quantidades
de sólidos: filtrosfiltros--prensaprensa e
filtros a vfiltros a váácuocuo. Outras
metodologias concorrentes
são a centrifugação e a
decantação.
Filtro prensa

8. Filtros prensa
•• Objetivo:Objetivo: quando se busca um material filtrado
bastante limpo e um resíduo seco.
•• Economia:Economia: há no Brasil aproximadamente 5 mil filtros-
prensa instalados.
Máquinas comercializadas no Brasil: 300-350 filtros-
prensa/ano.
•• AplicaAplicaçções:ões: maioria para o segmento de tratamento
de efluentes. Porém, cerca de 60-70 máquinas são
destinadas à aplicação em processos industriais,
sendo a 50% para o mercado de mineração e 50% em
processos químicos.

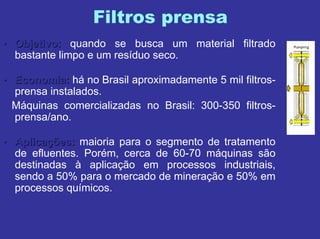

9. Filtros prensa
•• Objetivo:Objetivo: quando se busca um material filtrado
bastante limpo e um resíduo seco.
•• Economia:Economia: há no Brasil aproximadamente 5 mil filtros-
prensa instalados.
Máquinas comercializadas no Brasil: 300-350 filtros-
prensa/ano.
•• AplicaAplicaçções:ões: maioria para o segmento de tratamento
de efluentes. Porém, cerca de 60-70 máquinas são
destinadas à aplicação em processos industriais,
sendo a 50% para o mercado de mineração e 50% em
processos químicos.
LLííder no mercado de filtrosder no mercado de filtros--prensa: ANDRITZprensa: ANDRITZ
2,8 mil máquinas no Brasil, sendo apenas cerca de 100 delas
Automatizadas.
Uma mUma mááquina 100% automatizadaquina 100% automatizada éé
aproximadamente 30% mais cara que uma manual.aproximadamente 30% mais cara que uma manual.
“Em casos de uso intenso do filtro,
a automação é vantajosa e se paga em um ou dois anos”,
diz Nascimento (químico da Andritz)

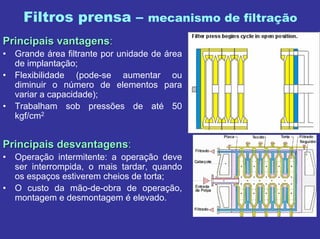

10. Principais vantagensPrincipais vantagens::
• Grande área filtrante por unidade de área
de implantação;
• Flexibilidade (pode-se aumentar ou
diminuir o número de elementos para
variar a capacidade);
• Trabalham sob pressões de até 50
kgf/cm2
Principais desvantagensPrincipais desvantagens::
• Operação intermitente: a operação deve
ser interrompida, o mais tardar, quando
os espaços estiverem cheios de torta;
• O custo da mão-de-obra de operação,
montagem e desmontagem é elevado.
Filtros prensa – mecanismo de filtração

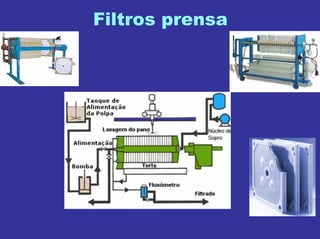

11. Filtros prensa

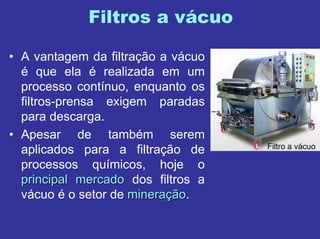

12. Filtros a vácuo
• A vantagem da filtração a vácuo
é que ela é realizada em um
processo contínuo, enquanto os
filtros-prensa exigem paradas
para descarga.
• Apesar de também serem
aplicados para a filtração de
processos químicos, hoje o
principal mercadoprincipal mercado dos filtros a
vácuo é o setor de mineramineraççãoão.
Filtro a vácuo

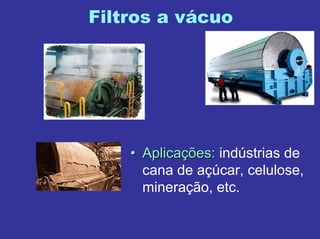

13. Filtros a vácuo
•• AplicaAplicaçções:ões: indústrias de
cana de açúcar, celulose,
mineração, etc.

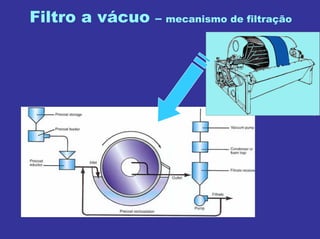

14. Filtro a vácuo – mecanismo de filtração

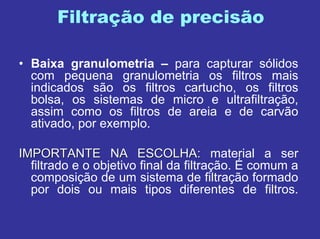

15. Filtração de precisão
• Baixa granulometria – para capturar sólidos
com pequena granulometria os filtros mais
indicados são os filtros cartucho, os filtros
bolsa, os sistemas de micro e ultrafiltração,
assim como os filtros de areia e de carvão
ativado, por exemplo.
IMPORTANTE NA ESCOLHA:IMPORTANTE NA ESCOLHA: material a ser
filtrado e o objetivo final da filtração. É comum a
composição de um sistema de filtração formado
por dois ou mais tipos diferentes de filtros.

16. Filtração de precisão
• Baixa granulometria – para capturar sólidos
com pequena granulometria os filtros mais
indicados são os filtros cartucho, os filtros
bolsa, os sistemas de micro e ultrafiltração,
assim como os filtros de areia e de carvão
ativado, por exemplo.
IMPORTANTE NA ESCOLHA:IMPORTANTE NA ESCOLHA: material a ser
filtrado e o objetivo final da filtração. É comum a
composição de um sistema de filtração formado
por dois ou mais tipos diferentes de filtros.
Na filtração de precisão, os dois sistemas que competem
pela liderança do mercado são os filtros cartuchofiltros cartucho e os
filtros bolsafiltros bolsa, também chamados de filtros bag.

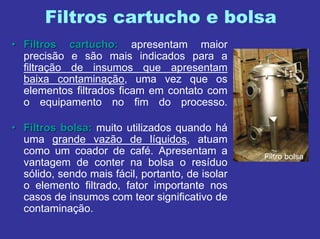

17. Filtros cartucho e bolsa
Filtro bolsa
•• Filtros cartucho:Filtros cartucho: apresentam maior
precisão e são mais indicados para a
filtração de insumos que apresentam
baixa contaminação, uma vez que os
elementos filtrados ficam em contato com
o equipamento no fim do processo.
•• Filtros bolsa:Filtros bolsa: muito utilizados quando há
uma grande vazão de líquidos, atuam
como um coador de café. Apresentam a
vantagem de conter na bolsa o resíduo
sólido, sendo mais fácil, portanto, de isolar
o elemento filtrado, fator importante nos
casos de insumos com teor significativo de
contaminação.

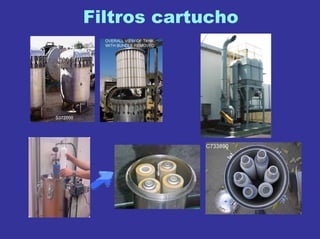

18. Filtros cartucho

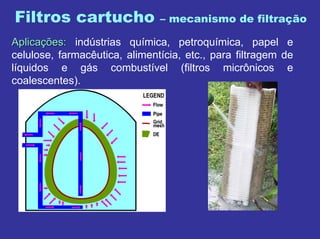

19. Filtros cartucho – mecanismo de filtração
AplicaAplicaççõesões:: indústrias química, petroquímica, papel e
celulose, farmacêutica, alimentícia, etc., para filtragem de
líquidos e gás combustível (filtros micrônicos e
coalescentes).

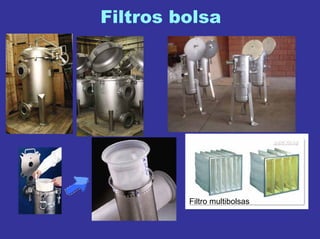

20. Filtros bolsa
Filtro multibolsas

21. Filtros bolsa – mecanismo de filtração

22. Filtros bolsa – mecanismo de filtração
Os principais compradores de filtros bolsa no momento
são as indústrias de óóleos vegetaisleos vegetais, tintastintas,
bebidasbebidas e a indindúústria qustria quíímicamica.

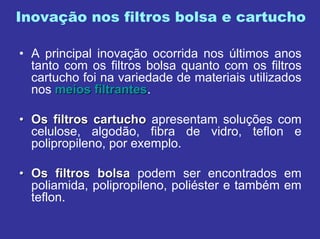

23. Inovação nos filtros bolsa e cartucho
• A principal inovação ocorrida nos últimos anos
tanto com os filtros bolsa quanto com os filtros
cartucho foi na variedade de materiais utilizados
nos meiosmeios filtrantesfiltrantes.
•• Os filtros cartuchoOs filtros cartucho apresentam soluções com
celulose, algodão, fibra de vidro, teflon e
polipropileno, por exemplo.
•• Os filtros bolsaOs filtros bolsa podem ser encontrados em
poliamida, polipropileno, poliéster e também em
teflon.

24. Inovação nos filtros bolsa e cartucho
• A principal inovação ocorrida nos últimos anos
tanto com os filtros bolsa quanto com os filtros
cartucho foi na variedade de materiais utilizados
nos meiosmeios filtrantesfiltrantes.
•• Os filtros cartuchoOs filtros cartucho apresentam soluções com
celulose, algodão, fibra de vidro, teflon e
polipropileno, por exemplo.
•• Os filtros bolsaOs filtros bolsa podem ser encontrados em
poliamida, polipropileno, poliéster e também em
teflon.
“Hoje há uma grande variedade de materiais para o meio filtrante,
permitindo que se escolha o mais indicado de acordo com
a granulometriagranulometria e a temperaturatemperatura do que vai ser filtrado”,
diz André Moura (gerente geral da DBD Filtros)

25. Referências
• Química e derivados; Filtros: interesse na água consolida o
setor ; edição N° 450; junho de 2006.
• http://www.ufrnet.ufrn.br/~lair/Pagina-
OPUNIT/opunitindex.htm (em 01/06/07)
• http://images.google.com.br/ (em 01/06/07)
• http://ltar.trix.net/Industrial_I.htm (em 01/06/07)
