- 1. Saneamento Tecnologia e inovaçãoem saneamento básico Marcus Vallero | 2015 SANEAMENTO E TRATAMENTO DA ÁGUA nos Processos de Abastecimento Público e Produtivos no Brasil Seminário
- 2. Imagination at work. Tecnologiae Inovação em Saneamento Básico tecnologias avançadas GE para a abastecimento público e reúso de efluentes em regiões com escassez hídrica Marcus VG Vallero Gerente Comercial O&G e Saneamento 6 Maio, 2014
- 3. 2 2015 General ElectricCompany • GE Water • Escassez de Água no Brasil • UF para produção de água potável (águas impactadas) • MBR para reúso municipal e industrial • Alavancando tecnologia avançada: opções de políticas Agenda
- 4. 3 2015 General ElectricCompany General Electric Fundada a mais de 130 anos por Thomas Edison Opera em mais de 150 paises ~305,000 colaboradores Faturamento 2014: $149 Bi USD P&D 2014: ~$5,3 Bi USD

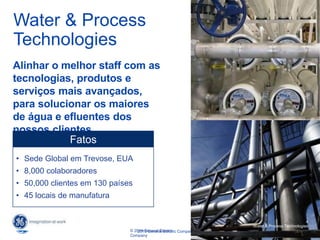

- 5. 4 2015 General ElectricCompany 4 Water & Process Technologies © 2014 General Electric Company Water & Process Technologies Alinhar o melhor staff com as tecnologias, produtos e serviços mais avançados, para solucionar os maiores de água e efluentes dos nossos clientes • Sede Global em Trevose, EUA • 8,000 colaboradores • 50,000 clientes em 130 países • 45 locais de manufatura Fatos 4 Water & Process Technologies

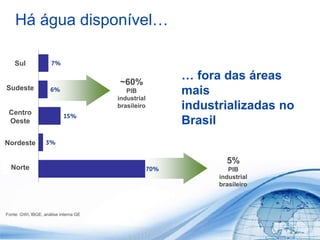

- 6. 5 2015 General ElectricCompany 5% PIB industrial brasileiro ~60% PIB industrial brasileiro Há água disponível… … fora das áreas mais industrializadas no Brasil Fonte: GWI, IBGE, análise interna GE Sul Sudeste Centro Oeste Nordeste Norte

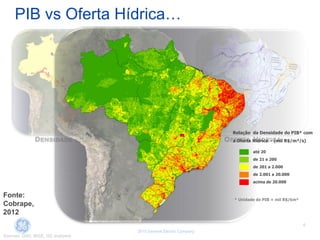

- 7. 6 2015 General ElectricCompany PIB vs Oferta Hídrica… Sources: GWI, IBGE, GE analyses OFERTA HÍDRICADENSIDADE DE PIB Relação da Densidade do PIB* com a Oferta Hídrica - (mil R$/m³/s) até 20 de 21 a 200 de 201 a 2.000 de 2.001 a 20.000 acima de 20.000 * Unidade do PIB = mil R$/km² Fonte: Cobrape, 2012

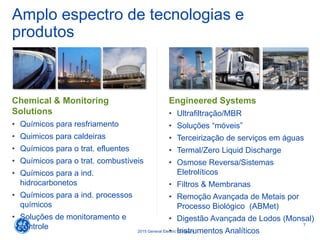

- 8. 7 2015 General ElectricCompany Amplo espectro de tecnologias e produtos Chemical & Monitoring Solutions • Químicos para resfriamento • Quimicos para caldeiras • Químicos para o trat. efluentes • Químicos para o trat. combustíveis • Químicos para a ind. hidrocarbonetos • Químicos para a ind. processos químicos • Soluções de monitoramento e controle Engineered Systems • Ultrafiltração/MBR • Soluções “móveis” • Terceirização de serviços em águas • Termal/Zero Liquid Discharge • Osmose Reversa/Sistemas Eletrolíticos • Filtros & Membranas • Remoção Avançada de Metais por Processo Biológico (ABMet) • Digestão Avançada de Lodos (Monsal) • Instrumentos Analíticos
- 9. 8 2015 General ElectricCompany 8 Water & Process Technologies © 2014 General Electric Company MF - Microfiltração 0,1 a 10 µm Bactérias, sólidos em suspensão UF - Ultrafiltração 0,005 a 0,05 µm Vírus, colóides NF - Nanofiltração 0,0005 a 0,005 µm Dureza total, íons bivalentes, orgânicos OR – Osmose Reversa 0,0001 a 0,001 µm Íons monovalentes, sólidos dissolvidos Água Traços de sais dissolvidos Gases Dissolvidos (CO2; O2) Membran a Tecnologia de Separação por Membranas

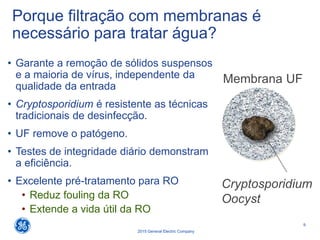

- 10. 9 2015 General ElectricCompany Porque filtração com membranas é necessário para tratar água? • Garante a remoção de sólidos suspensos e a maioria de vírus, independente da qualidade da entrada • Cryptosporidium é resistente as técnicas tradicionais de desinfecção. • UF remove o patógeno. • Testes de integridade diário demonstram a eficiência. • Excelente pré-tratamento para RO • Reduz fouling da RO • Extende a vida útil da RO Cryptosporidium Oocyst Membrana UF

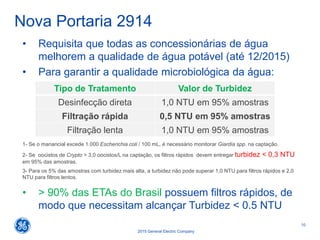

- 11. 10 2015 General ElectricCompany • Requisita que todas as concessionárias de água melhorem a qualidade de água potável (até 12/2015) • Para garantir a qualidade microbiológica da água: 1- Se o manancial excede 1.000 Escherichia coli / 100 mL, é necessário monitorar Giardia spp. na captação. 2- Se oocistos de Crypto > 3,0 oocistos/L na captação, os filtros rápidos devem entregar turbidez < 0,3 NTU em 95% das amostras. 3- Para os 5% das amostras com turbidez mais alta, a turbidez não pode superar 1,0 NTU para filtros rápidos e 2,0 NTU para filtros lentos. • > 90% das ETAs do Brasil possuem filtros rápidos, de modo que necessitam alcançar Turbidez < 0.5 NTU Nova Portaria 2914 Tipo de Tratamento Valor de Turbidez Desinfecção direta 1,0 NTU em 95% amostras Filtração rápida 0,5 NTU em 95% amostras Filtração lenta 1,0 NTU em 95% amostras

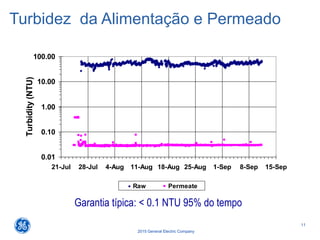

- 12. 11 2015 General ElectricCompany Turbidez da Alimentação e Permeado 0.01 0.10 1.00 10.00 100.00 21-Jul 28-Jul 4-Aug 11-Aug 18-Aug 25-Aug 1-Sep 8-Sep 15-Sep Turbidity(NTU) Raw Permeate Garantia típica: < 0.1 NTU 95% do tempo

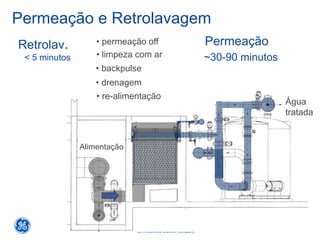

- 13. 12 2015 General ElectricCompany Permeação e Retrolavagem Permeação ~30-90 minutos< 5 minutos Retrolav. Alimentação • limpeza com ar • backpulse • drenagem • re-alimentação • permeação off Água tratada

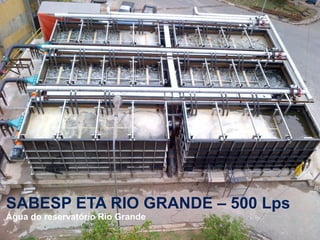

- 14. 13 2015 General ElectricCompany SABESP ETA RIO GRANDE – 500 Lps Água do reservatório Rio Grande

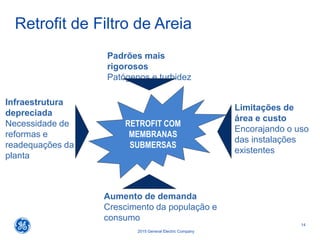

- 15. 14 2015 General ElectricCompany Retrofit de Filtro de Areia Padrões mais rigorosos Patógenos e turbidez Infraestrutura depreciada Necessidade de reformas e readequações da planta Aumento de demanda Crescimento da população e consumo Limitações de área e custo Encorajando o uso das instalações existentes RETROFIT COM MEMBRANAS SUBMERSAS

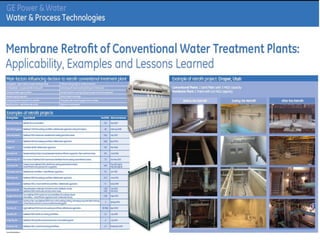

- 16. 15 2015 General ElectricCompany
- 17. 16 2015 General ElectricCompany Entendendo o sistema MBR da GE Fibra Bacteria MBR Trem de ProcessoCasseteFibra Módulo

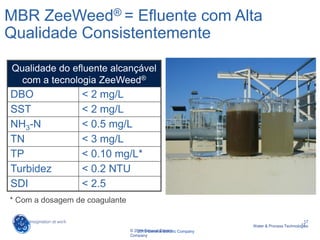

- 18. 17 2015 General ElectricCompany 17 Water & Process Technologies © 2014 General Electric Company MBR ZeeWeed® = Efluente com Alta Qualidade Consistentemente Qualidade do efluente alcançável com a tecnologia ZeeWeed® DBO < 2 mg/L SST < 2 mg/L NH3-N < 0.5 mg/L TN < 3 mg/L TP < 0.10 mg/L* Turbidez < 0.2 NTU SDI < 2.5 * Com a dosagem de coagulante

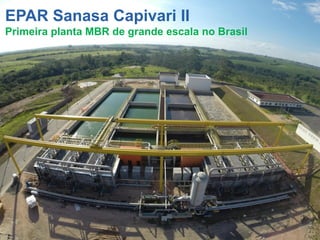

- 19. 18 2015 General ElectricCompany EPAR Sanasa Capivari II Primeira planta MBR de grande escala no Brasil

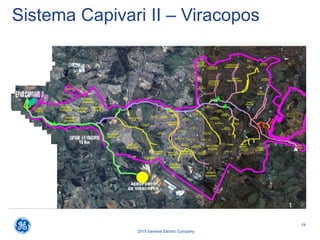

- 20. 19 2015 General ElectricCompany Sistema Capivari II – Viracopos
- 21. 20 2015 General ElectricCompany SABESP CAMPOS DO JORDÃO Tratamento Preliminar Zona Anóxica Zona Aeróbica 4 Tanques de Membranas (previsão de 6 no fim de projeto) Sala Sopradores Número de trens de membranas 4 Número de cassetes full por trem 5 Número de módulos ZeeWeed® 500D 888 MLSS no biológico / tq de membranas 8 g/L / 10 g/L Dimensões do tanque (LxCxH) 10.6 x 3.05 x 3.9 m

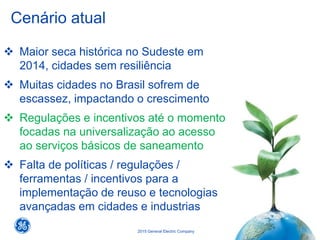

- 22. 21 2015 General ElectricCompany Cenário atual Maior seca histórica no Sudeste em 2014, cidades sem resiliência Muitas cidades no Brasil sofrem de escassez, impactando o crescimento Regulações e incentivos até o momento focadas na universalização ao acesso ao serviços básicos de saneamento Falta de políticas / regulações / ferramentas / incentivos para a implementação de reuso e tecnologias avançadas em cidades e industrias
- 23. 22 2015 General ElectricCompany Reuso de água – opções de políticas
