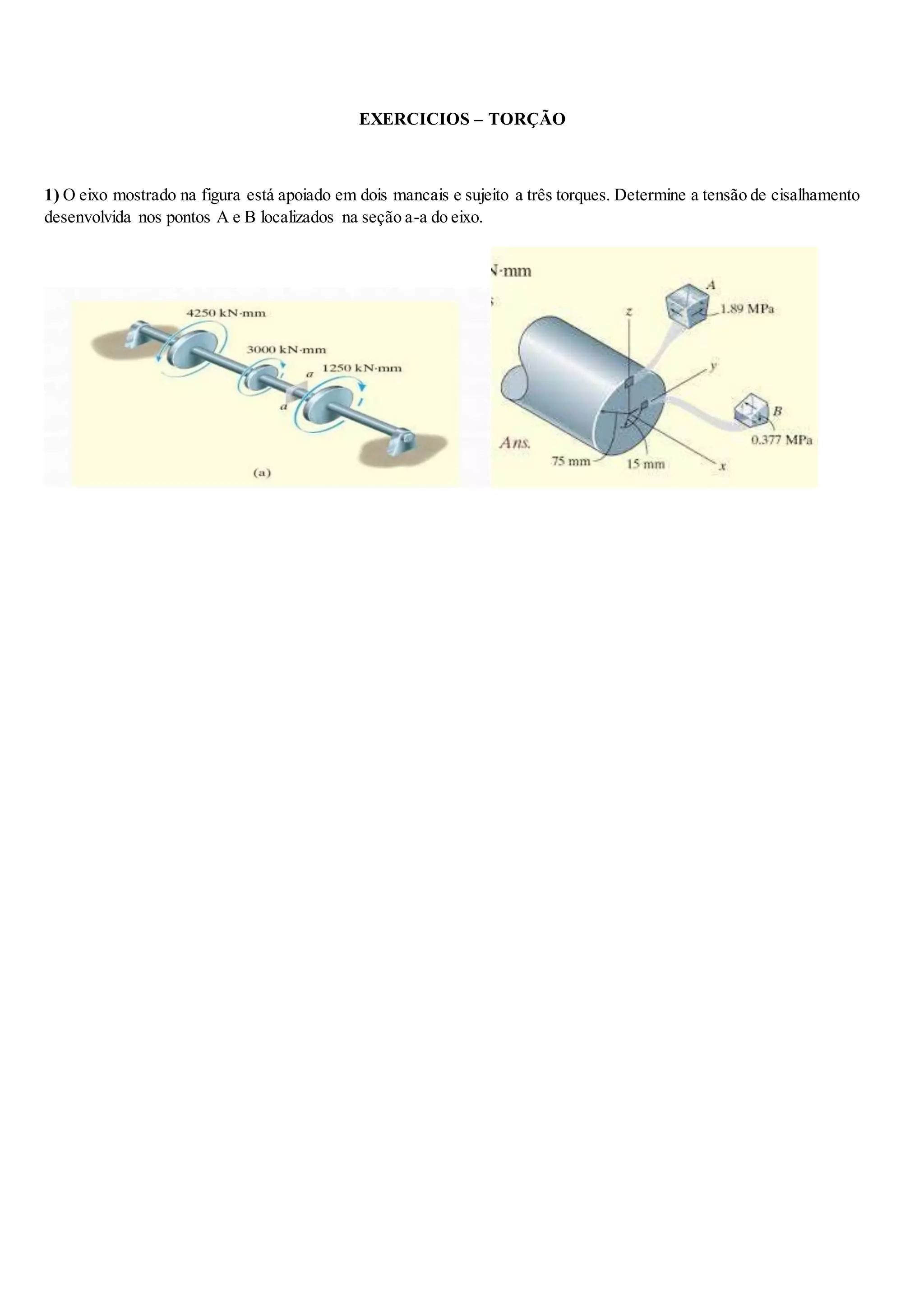

1. EXERCICIOS – TORÇÃO
1) O eixo mostrado na figura está apoiado em dois mancais e sujeito a três torques. Determine a tensão de cisalhamento
desenvolvida nos pontos A e B localizados na seção a-a do eixo.

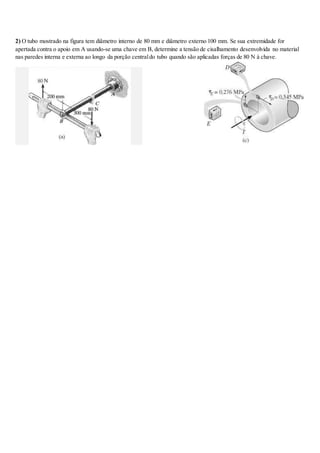

2. 2) O tubo mostrado na figura tem diâmetro interno de 80 mm e diâmetro externo 100 mm. Se sua extremidade for
apertada contra o apoio em A usando-se uma chave em B, determine a tensão de cisalhamento desenvolvida no material
nas paredes interna e externa ao longo da porção centraldo tubo quando são aplicadas forças de 80 N à chave.

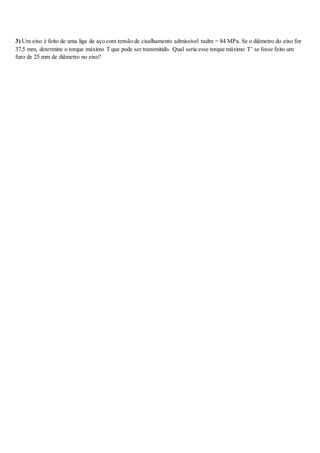

3. 3) Um eixo é feito de uma liga de aço com tensão de cisalhamento admissível τadm = 84 MPa. Se o diâmetro do eixo for
37,5 mm, determine o torque máximo T que pode ser transmitido. Qual seria esse torque máximo T’ se fosse feito um
furo de 25 mm de diâmetro no eixo?

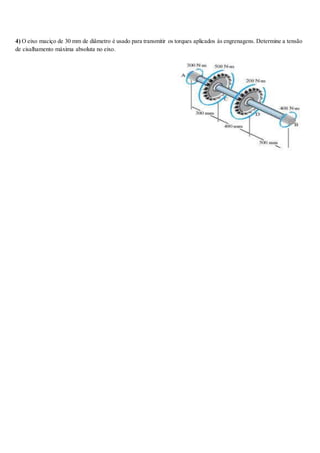

4. 4) O eixo maciço de 30 mm de diâmetro é usado para transmitir os torques aplicados às engrenagens. Determine a tensão
de cisalhamento máxima absoluta no eixo.

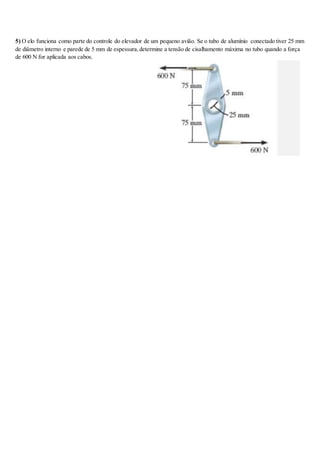

5. 5) O elo funciona como parte do controle do elevador de um pequeno avião. Se o tubo de alumínio conectado tiver 25 mm
de diâmetro interno e parede de 5 mm de espessura,determine a tensão de cisalhamento máxima no tubo quando a força
de 600 N for aplicada aos cabos.

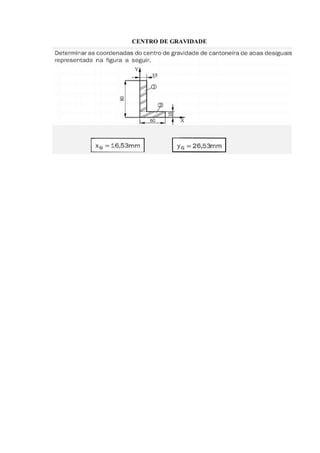

6. CENTRO DE GRAVIDADE

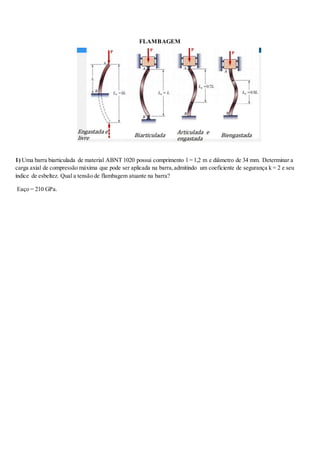

9. FLAMBAGEM
1) Uma barra biarticulada de material ABNT 1020 possui comprimento l = 1,2 m e diâmetro de 34 mm. Determinar a
carga axial de compressão máxima que pode ser aplicada na barra,admitindo um coeficiente de segurança k = 2 e seu
índice de esbeltez. Qual a tensão de flambagem atuante na barra?
Eaço = 210 GPa.

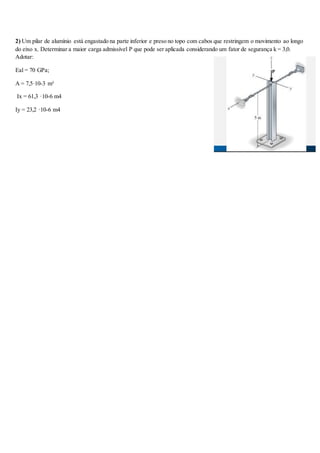

10. 2) Um pilar de alumínio está engastado na parte inferior e preso no topo com cabos que restringem o movimento ao longo
do eixo x. Determinar a maior carga admissível P que pode ser aplicada considerando um fator de segurança k = 3,0.
Adotar:
Eal = 70 GPa;
A = 7,5·10-3 m²
Ix = 61,3 ·10-6 m4
Iy = 23,2 ·10-6 m4

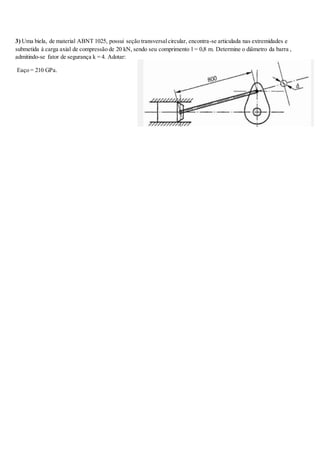

11. 3) Uma biela, de material ABNT 1025, possui seção transversalcircular, encontra-se articulada nas extremidades e
submetida à carga axial de compressão de 20 kN, sendo seu comprimento l = 0,8 m. Determine o diâmetro da barra ,
admitindo-se fator de segurança k = 4. Adotar:
Eaço = 210 GPa.

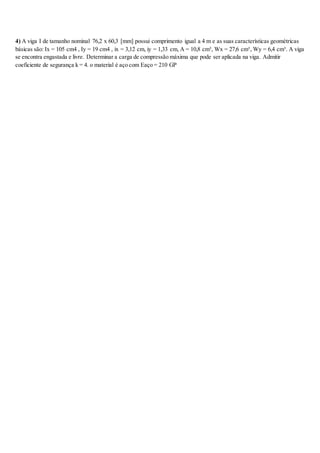

12. 4) A viga I de tamanho nominal 76,2 x 60,3 [mm] possui comprimento igual a 4 m e as suas características geométricas
básicas são: Ix = 105 cm4 , Iy = 19 cm4 , ix = 3,12 cm, iy = 1,33 cm, A = 10,8 cm², Wx = 27,6 cm³, Wy = 6,4 cm³. A viga
se encontra engastada e livre. Determinar a carga de compressão máxima que pode ser aplicada na viga. Admitir
coeficiente de segurança k = 4. o material é aço com Eaço = 210 GP
