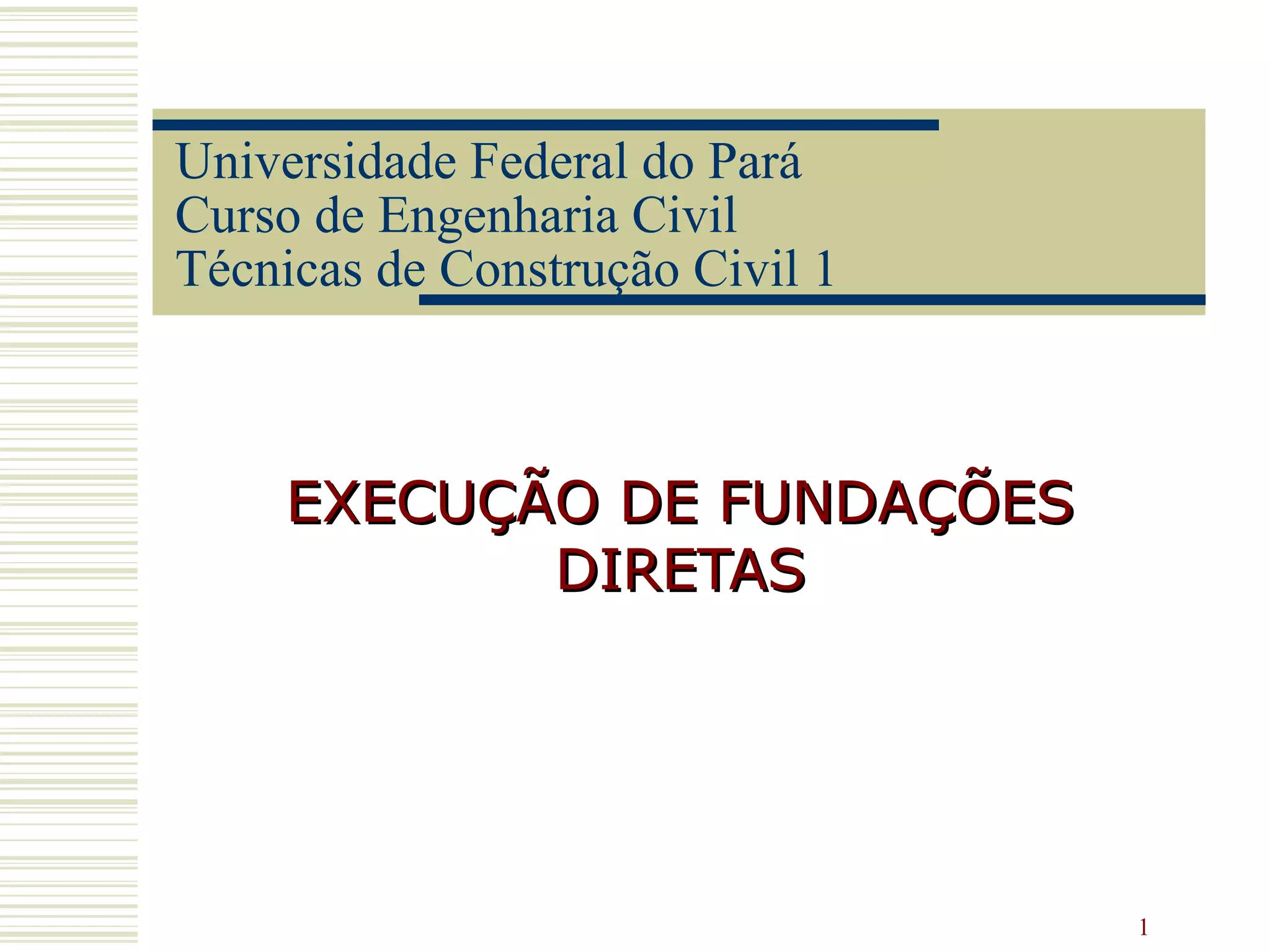

Universidade Federal do Pará
Curso de Engenharia Civil
Técnicas de Construção Civil 1
EXECUÇÃO DE FUNDAÇÕESEXECUÇÃO DE FUNDAÇÕES
DIRETASDIRETAS

2

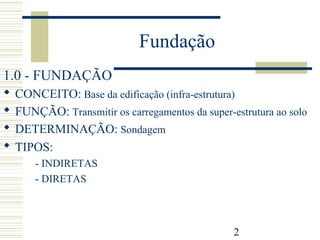

1.0 - FUNDAÇÃO
 CONCEITO: Base da edificação (infra-estrutura)
 FUNÇÃO: Transmitir os carregamentos da super-estrutura ao solo
 DETERMINAÇÃO: Sondagem
 TIPOS:
- INDIRETAS
- DIRETAS
Fundação

3

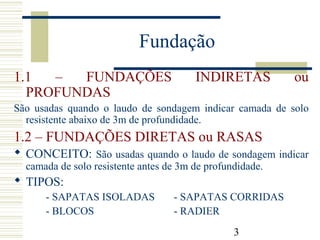

1.1 – FUNDAÇÕES INDIRETAS ou
PROFUNDAS
São usadas quando o laudo de sondagem indicar camada de solo
resistente abaixo de 3m de profundidade.
1.2 – FUNDAÇÕES DIRETAS ou RASAS
 CONCEITO: São usadas quando o laudo de sondagem indicar
camada de solo resistente antes de 3m de profundidade.
 TIPOS:
- SAPATAS ISOLADAS - SAPATAS CORRIDAS
- BLOCOS - RADIER
Fundação

4

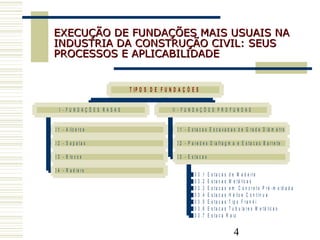

EXECUÇÃO DE FUNDAÇÕES MAIS USUAIS NAEXECUÇÃO DE FUNDAÇÕES MAIS USUAIS NA
INDUSTRIA DA CONSTRUÇÃO CIVIL: SEUSINDUSTRIA DA CONSTRUÇÃO CIVIL: SEUS
PROCESSOS E APLICABILIDADEPROCESSOS E APLICABILIDADE
0 1 - A lic e r c e
0 2 - S a p a t a s
0 3 - B lo c o s
0 4 - R a d ie r s
I - F U N D A Ç Õ E S R A S A S
0 1 - E s t a c a s E s c a v a d a s d e G r a d e D iâ m e t r o
0 2 - P a r e d e s D ia fr a g m a e E s t a c a s B a r r e t e
0 3 . 1 E s t a c a s d e M a d e ir a
0 3 . 2 E s t a c a s M e t á lic a s
0 3 . 3 E s t a c a s e m C o n c r e t o P r é - m o ld a d a
0 3 . 4 E s t a c a s H é lic e C o n t í n u a
0 3 . 5 E s t a c a s T ip o F r a n k i
0 3 . 6 E s t a c a s T u b u la r e s M e t á lic a s
0 3 . 7 E s t a c a R a iz
0 3 - E s t a c a s
I I - F U N D A Ç Õ E S P R O F U N D A S
T IP O S D E F U N D A Ç Õ E S

5

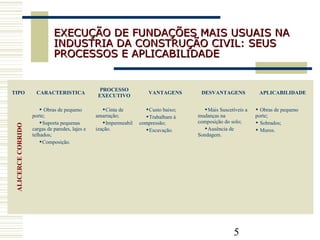

TIPO CARACTERISTICA
PROCESSO
EXECUTIVO
VANTAGENS DESVANTAGENS APLICABILIDADE
 Obras de pequeno
porte;
Suporta pequenas
cargas de paredes, lajes e
telhados;
Composição.
Cinta de
amarração;
Impermeabil
ização.
Custo baixo;
Trabalham à
compressão;
Escavação.
Mais Suscetíveis a
mudanças na
composição do solo;
Ausência de
Sondagem.
 Obras de pequeno
porte;
 Sobrados;
 Muros.
ALICERCECORRIDO

6

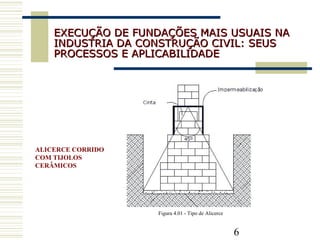

ALICERCE CORRIDO
COM TIJOLOS
CERÂMICOS
Figura 4.01 - Tipo de Alicerce

7

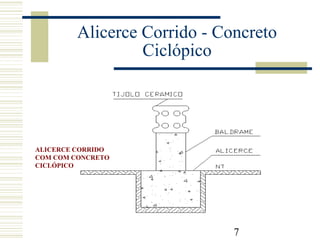

Alicerce Corrido - Concreto
Ciclópico
ALICERCE CORRIDO
COM COM CONCRETO
CICLÓPICO

8

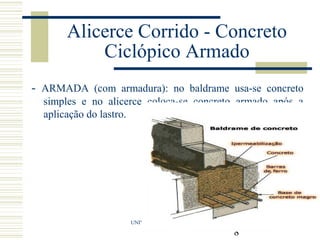

- ARMADA (com armadura): no baldrame usa-se concreto
simples e no alicerce coloca-se concreto armado após a
aplicação do lastro.
UNIVERSIDADE FEDERAL DO PARÁ
Alicerce Corrido - Concreto
Ciclópico Armado

9

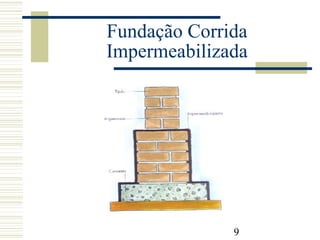

Fundação Corrida
Impermeabilizada

10

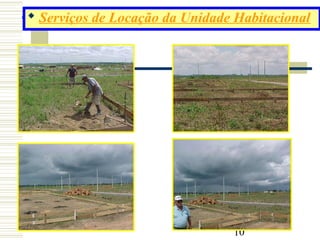

 Serviços de Locação da Unidade Habitacional

11

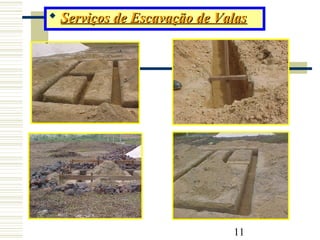

 Serviços de Escavação de ValasServiços de Escavação de Valas

12

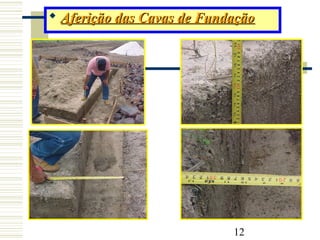

 Aferição das Cavas de FundaçãoAferição das Cavas de Fundação

13

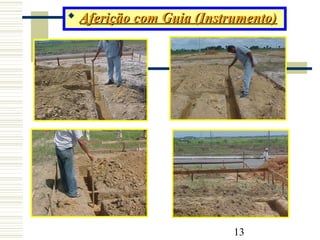

 Aferição com Guia (Instrumento)Aferição com Guia (Instrumento)

14

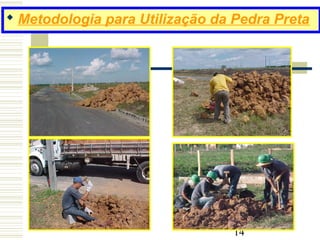

 Metodologia para Utilização da Pedra Preta

15

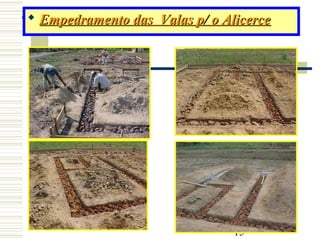

 Empedramento das Valas p/ o AlicerceEmpedramento das Valas p/ o Alicerce

16

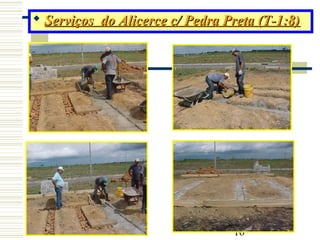

 Serviços do Alicerce c/ Pedra Preta (T-1:8)Serviços do Alicerce c/ Pedra Preta (T-1:8)

17

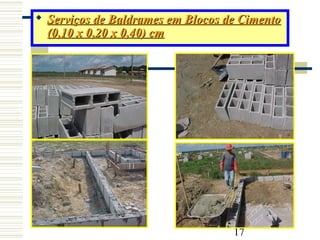

 Serviços de Baldrames em Blocos de CimentoServiços de Baldrames em Blocos de Cimento
(0,10 x 0,20 x 0,40) cm(0,10 x 0,20 x 0,40) cm

18

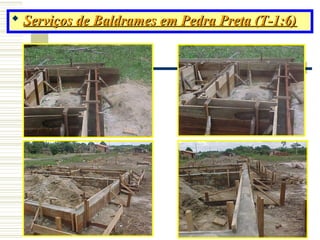

 Serviços de Baldrames em Pedra Preta (T-1:6)Serviços de Baldrames em Pedra Preta (T-1:6)

19

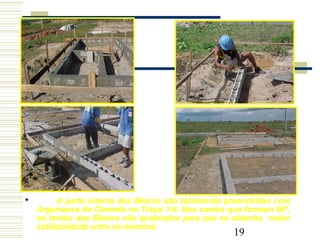

 A parte interna dos Blocos são totalmente preenchidas com
Argamassa de Cimento no Traço 1:6. Nos cantos que formam 90º,
os tentos dos Blocos são quebrados para que se obtenha maior
solidariedade entre os mesmos

20

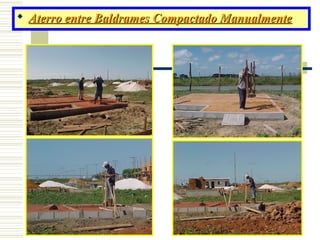

 Aterro entre Baldrames Compactado ManualmenteAterro entre Baldrames Compactado Manualmente

21

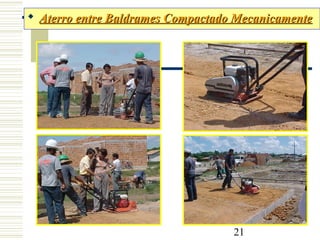

 Aterro entre Baldrames Compactado MecanicamenteAterro entre Baldrames Compactado Mecanicamente

22
Aferição da Espessura da CamadaAferição da Espessura da Camada
 Camada Impermeabilizadora executada em Pedra Preta,Camada Impermeabilizadora executada em Pedra Preta,
 Traço 1:5 e com espessura de 10 cmTraço 1:5 e com espessura de 10 cm

23

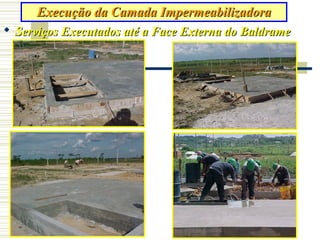

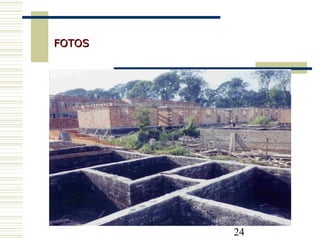

Execução da Camada ImpermeabilizadoraExecução da Camada Impermeabilizadora
 Serviços Executados até a Face Externa do BaldrameServiços Executados até a Face Externa do Baldrame

25

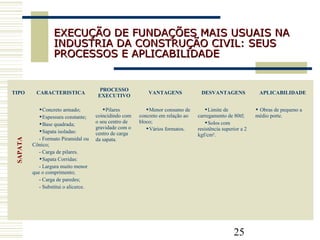

TIPO CARACTERISTICA
PROCESSO
EXECUTIVO
Concreto armado;
Espessura constante;
Base quadrada;
Sapata isoladas:
- Formato Piramidal ou
Cônico;
- Carga de pilares.
Sapata Corridas:
- Largura muito menor
que o comprimento;
- Carga de paredes;
- Substitui o alicerce.
Pilares
coincidindo com
o seu centro de
gravidade com o
centro de carga
da sapata.
Menor consumo de
concreto em relação ao
bloco;
Vários formatos.
Limite de
carregamento de 80tf;
Solos com
resistência superior a 2
kgf/cm².
 Obras de pequeno a
médio porte.
SAPATA

26

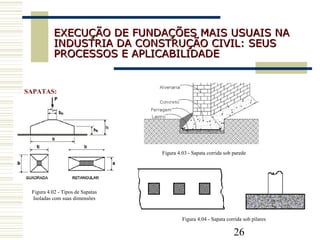

SAPATAS:
Figura 4.02 - Tipos de Sapatas
Isoladas com suas dimensões
Figura 4.04 - Sapata corrida sob pilares
Figura 4.03 - Sapata corrida sob parede

27

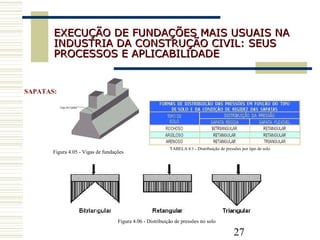

SAPATAS:
Figura 4.06 - Distribuição de pressões no solo
Figura 4.05 - Vigas de fundações
TABELA 4.1 - Distribuição de pressões por tipo de solo

28

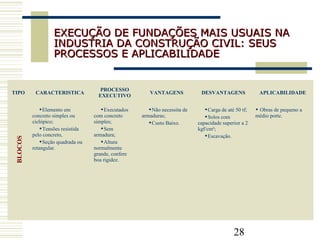

TIPO CARACTERISTICA
PROCESSO
EXECUTIVO
Elemento em
concreto simples ou
ciclópico;
Tensões resistida
pelo concreto,
Seção quadrada ou
retangular.
Executados
com concreto
simples;
Sem
armadura;
Altura
normalmente
grande, confere
boa rigidez.
Não necessita de
armaduras;
Custo Baixo.
Carga de até 50 tf;
Solos com
capacidade superior a 2
kgf/cm²;
Escavação.
 Obras de pequeno a
médio porte.
BLOCOS

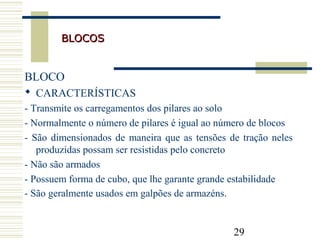

29
BLOCOSBLOCOS
BLOCO
 CARACTERÍSTICAS
- Transmite os carregamentos dos pilares ao solo
- Normalmente o número de pilares é igual ao número de blocos
- São dimensionados de maneira que as tensões de tração neles
produzidas possam ser resistidas pelo concreto
- Não são armados
- Possuem forma de cubo, que lhe garante grande estabilidade
- São geralmente usados em galpões de armazéns.

30

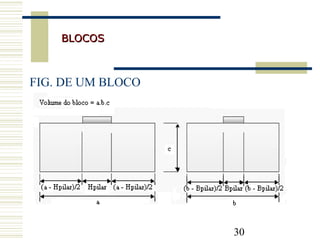

BLOCOSBLOCOS
FIG. DE UM BLOCO

31

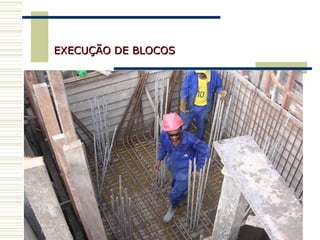

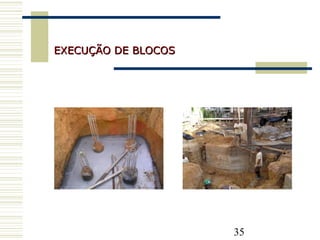

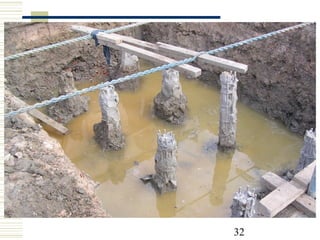

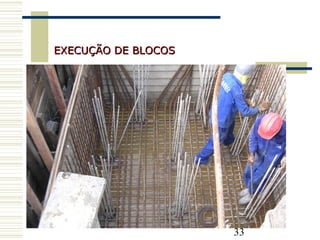

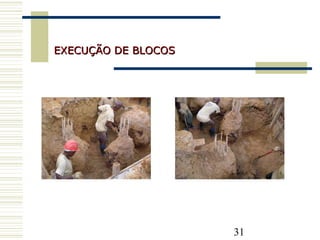

EXECUÇÃO DE BLOCOSEXECUÇÃO DE BLOCOS

32

33

34

35

36

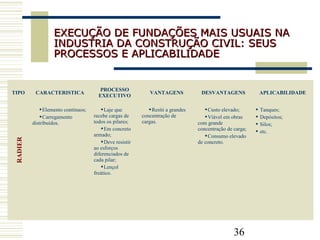

TIPO CARACTERISTICA
PROCESSO
EXECUTIVO
Elemento contínuos;
Carregamento
distribuídos.
Laje que
recebe cargas de
todos os pilares;
Em concreto
armado;
Deve resistir
ao esforços
diferenciados de
cada pilar;
Lençol
freático.
Resiti a grandes
concentração de
cargas.
Custo elevado;
Viável em obras
com grande
concentração de carga;
Consumo elevado
de concreto.
 Tanques;
 Depósitos;
 Silos;
 etc.
RADIER

37

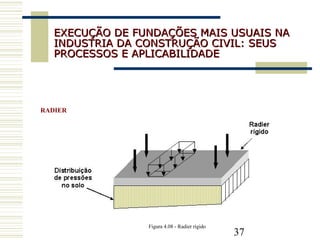

RADIER
Figura 4.08 - Radier rígido
