Revestimentos em argamassa
O documento discute os processos de chapisco, emboço e reboco em revestimentos de argamassa. Apresenta as definições e principais funções de cada camada, os tipos, propriedades, preparação da base e etapas de execução. Destaca também os cuidados necessários para revestimentos em tetos e fachadas externas.
Mais conteúdo relacionado
Revestimentos em argamassa
- 1. Chapisco, Emboço eReboco.Chapisco, Emboço e Reboco. Acadêmicas: Daniela Brito Priscila Zamarchi Suzimara Flores Tatiana Flores

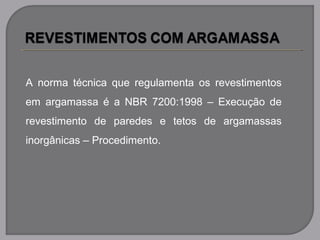

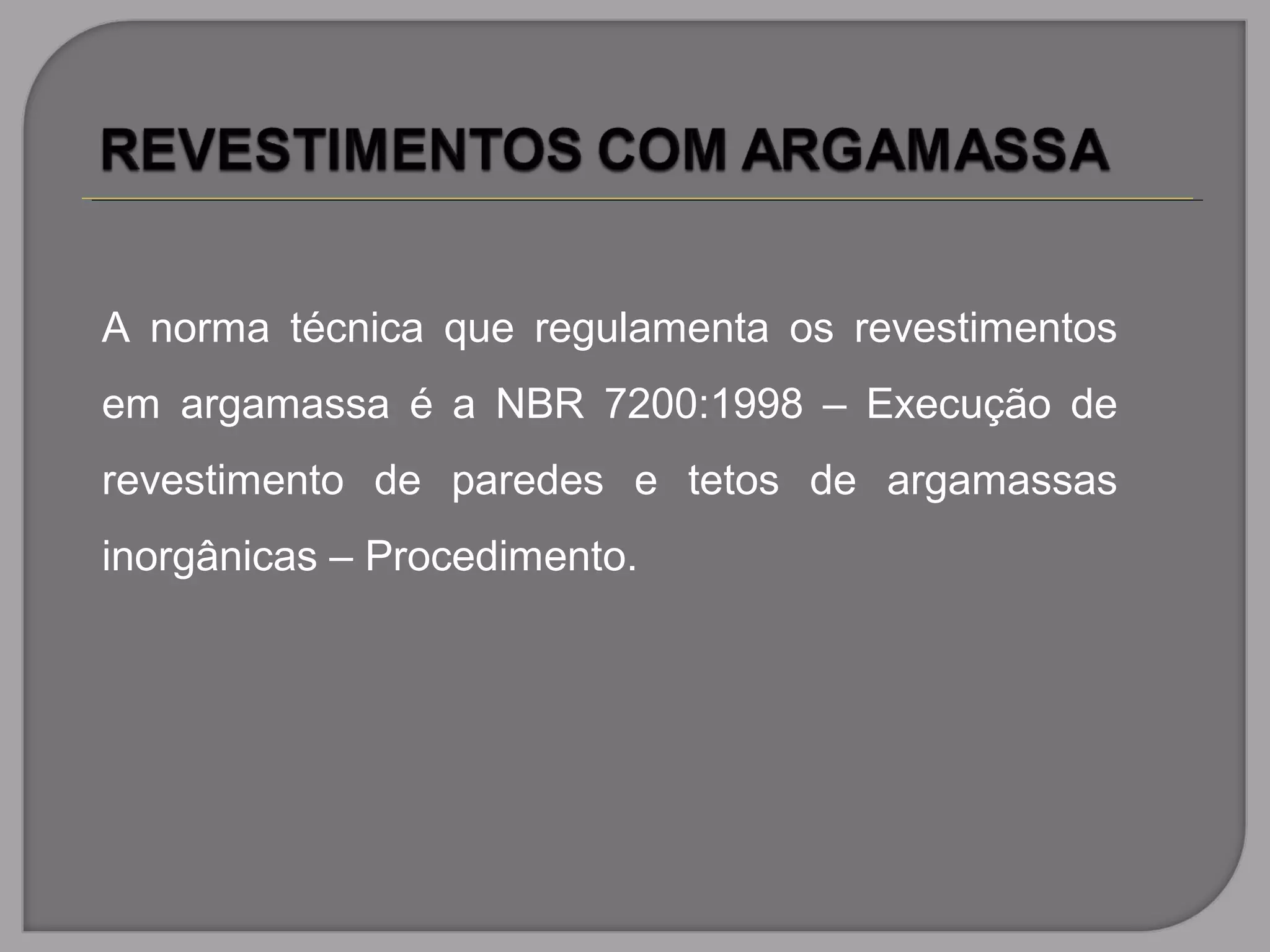

- 2. A norma técnicaque regulamenta os revestimentos em argamassa é a NBR 7200:1998 – Execução de revestimento de paredes e tetos de argamassas inorgânicas – Procedimento.

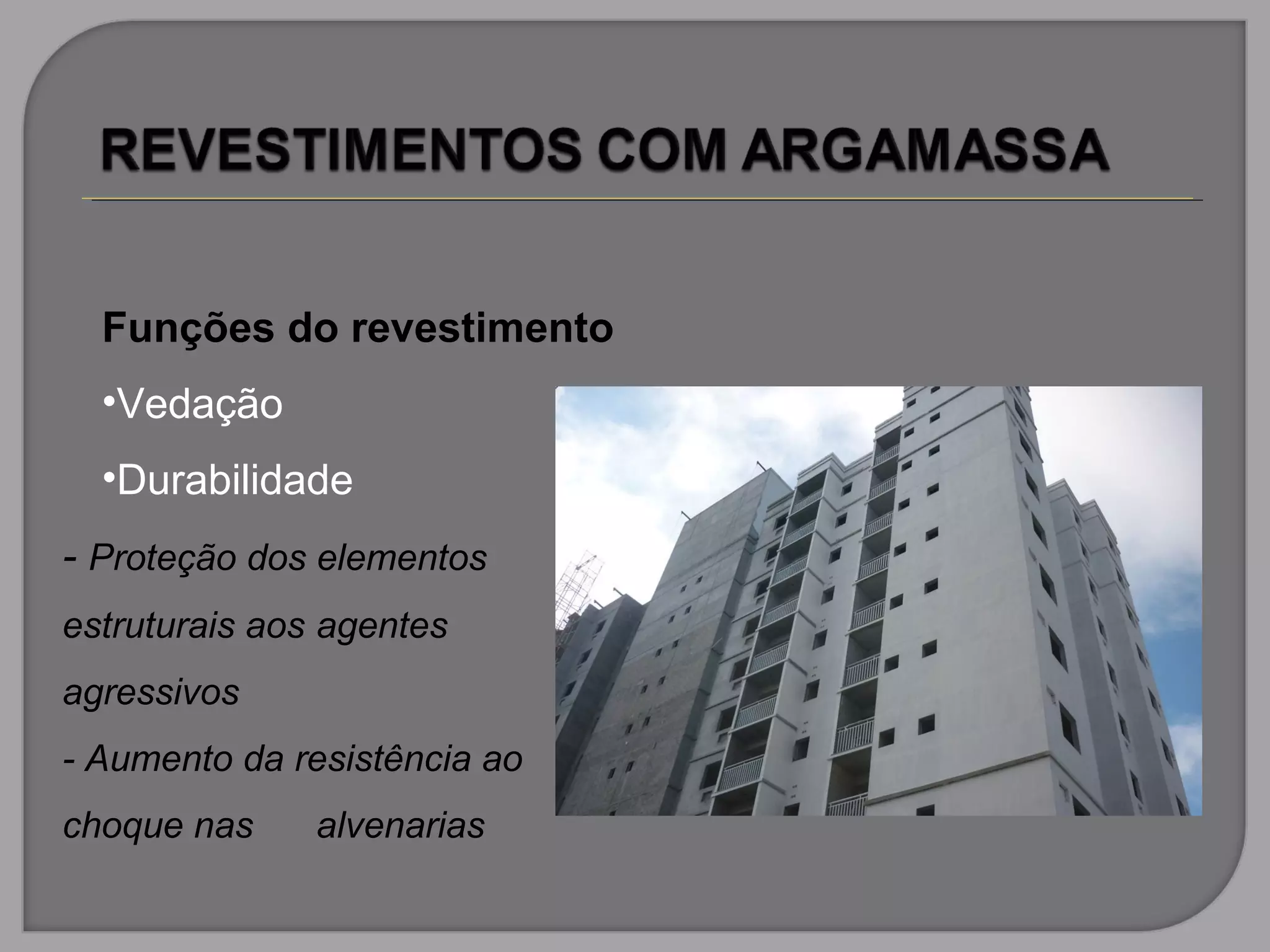

- 3. Funções do revestimento •Vedação •Durabilidade -Proteção dos elementos estruturais aos agentes agressivos - Aumento da resistência ao choque nas alvenarias

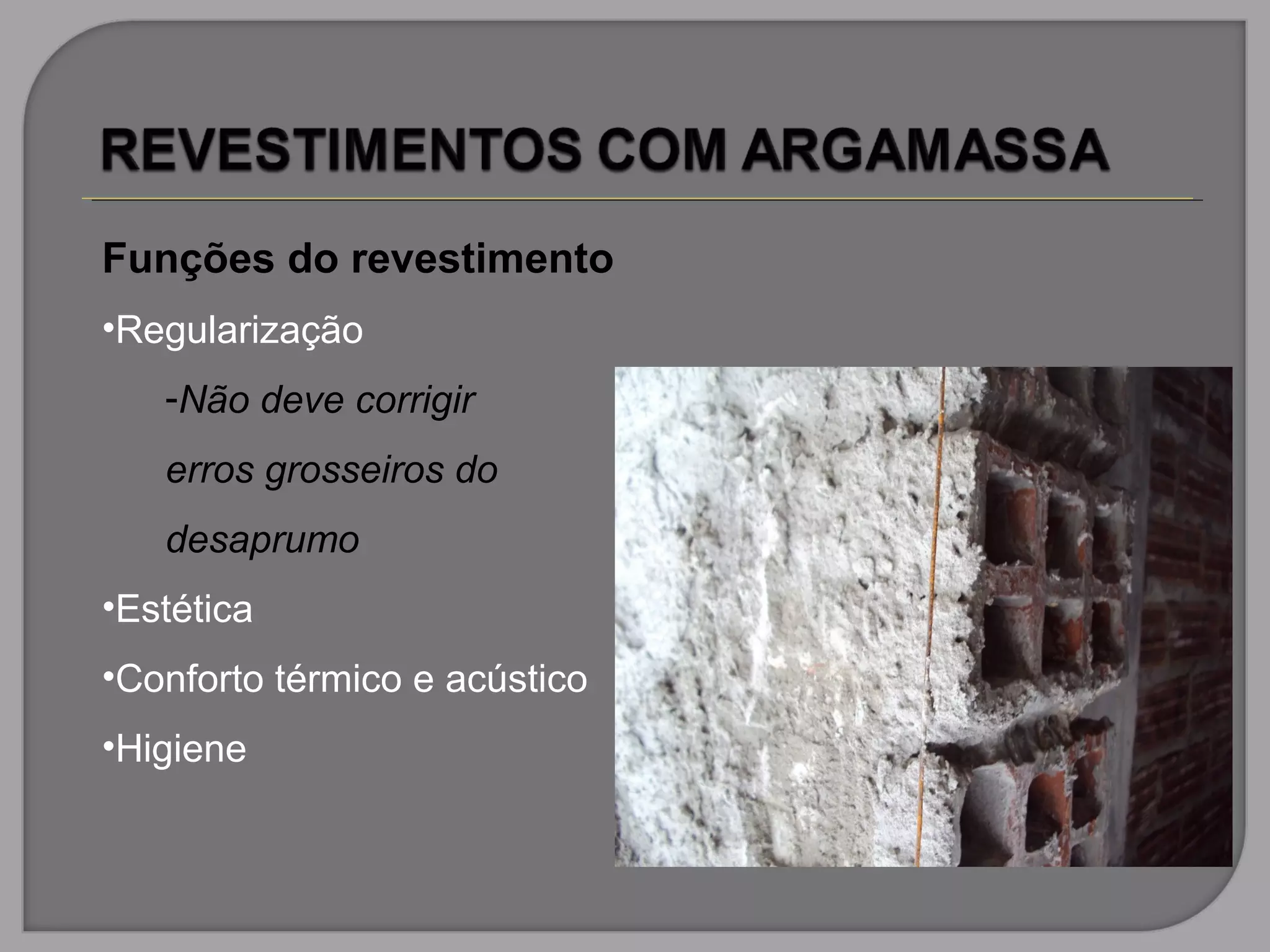

- 4. Funções do revestimento •Regularização -Nãodeve corrigir erros grosseiros do desaprumo •Estética •Conforto térmico e acústico •Higiene

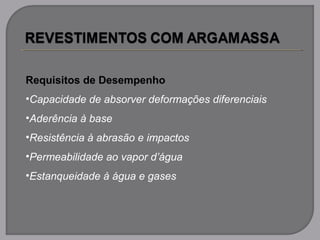

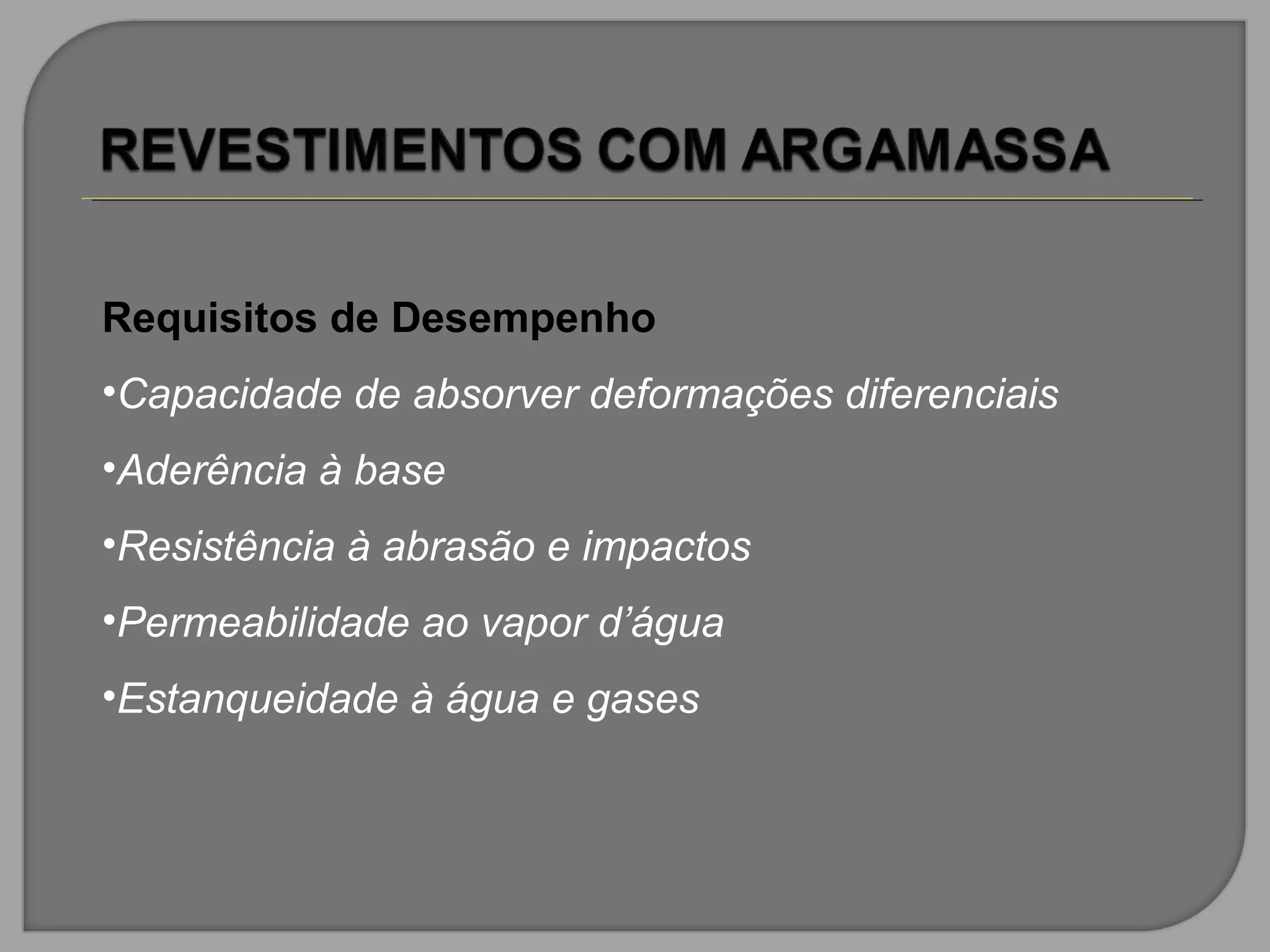

- 5. Requisitos de Desempenho •Capacidadede absorver deformações diferenciais •Aderência à base •Resistência à abrasão e impactos •Permeabilidade ao vapor d’água •Estanqueidade à água e gases
- 6. Propriedades das argamassas •Noestado fresco: Trabalhabilidade Teor de ar incorporado Aderência Retenção de água

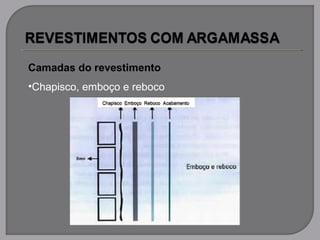

- 7. Camadas do revestimento •Chapisco,emboço e reboco

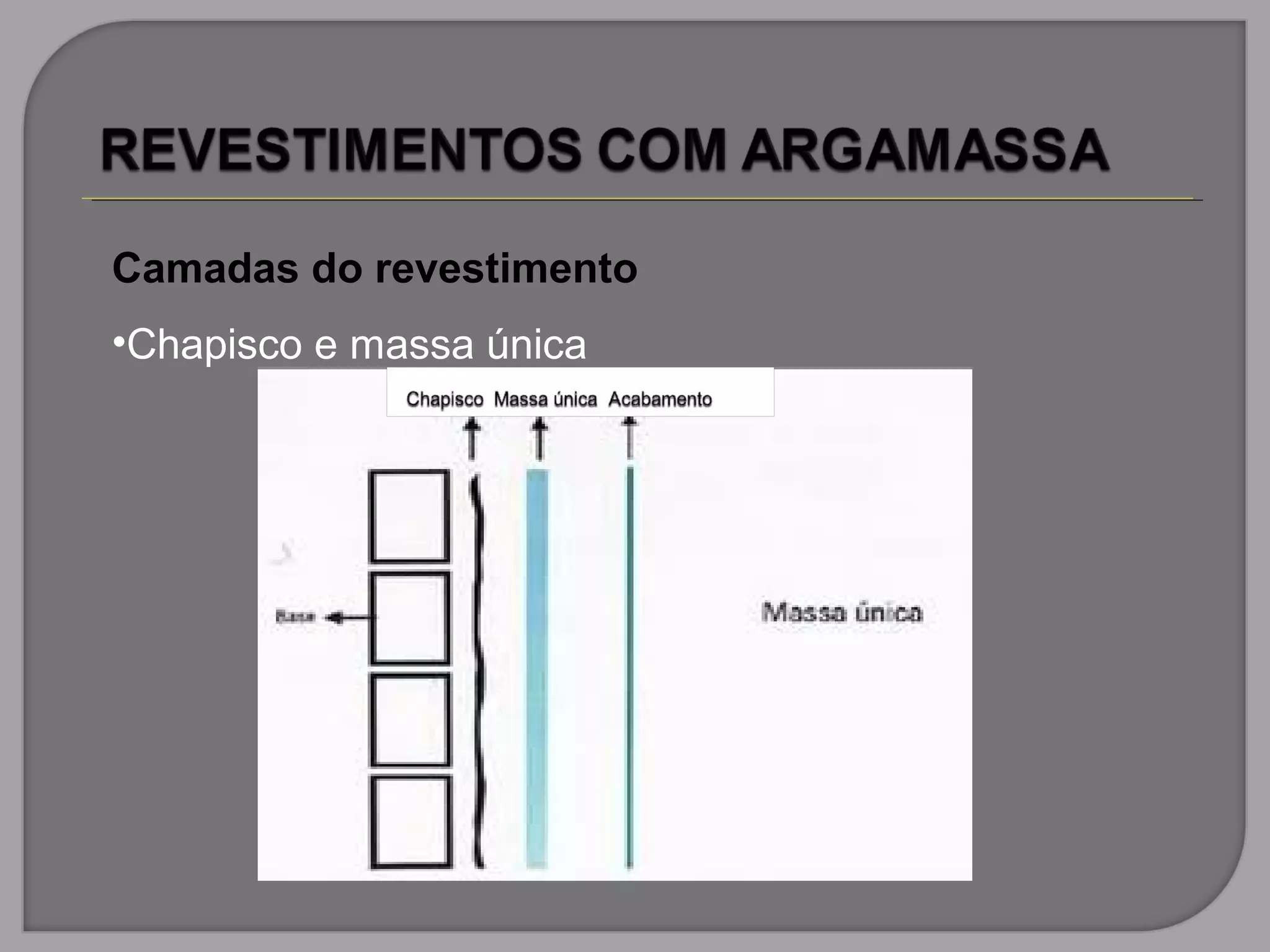

- 8. Camadas do revestimento •Chapiscoe massa única

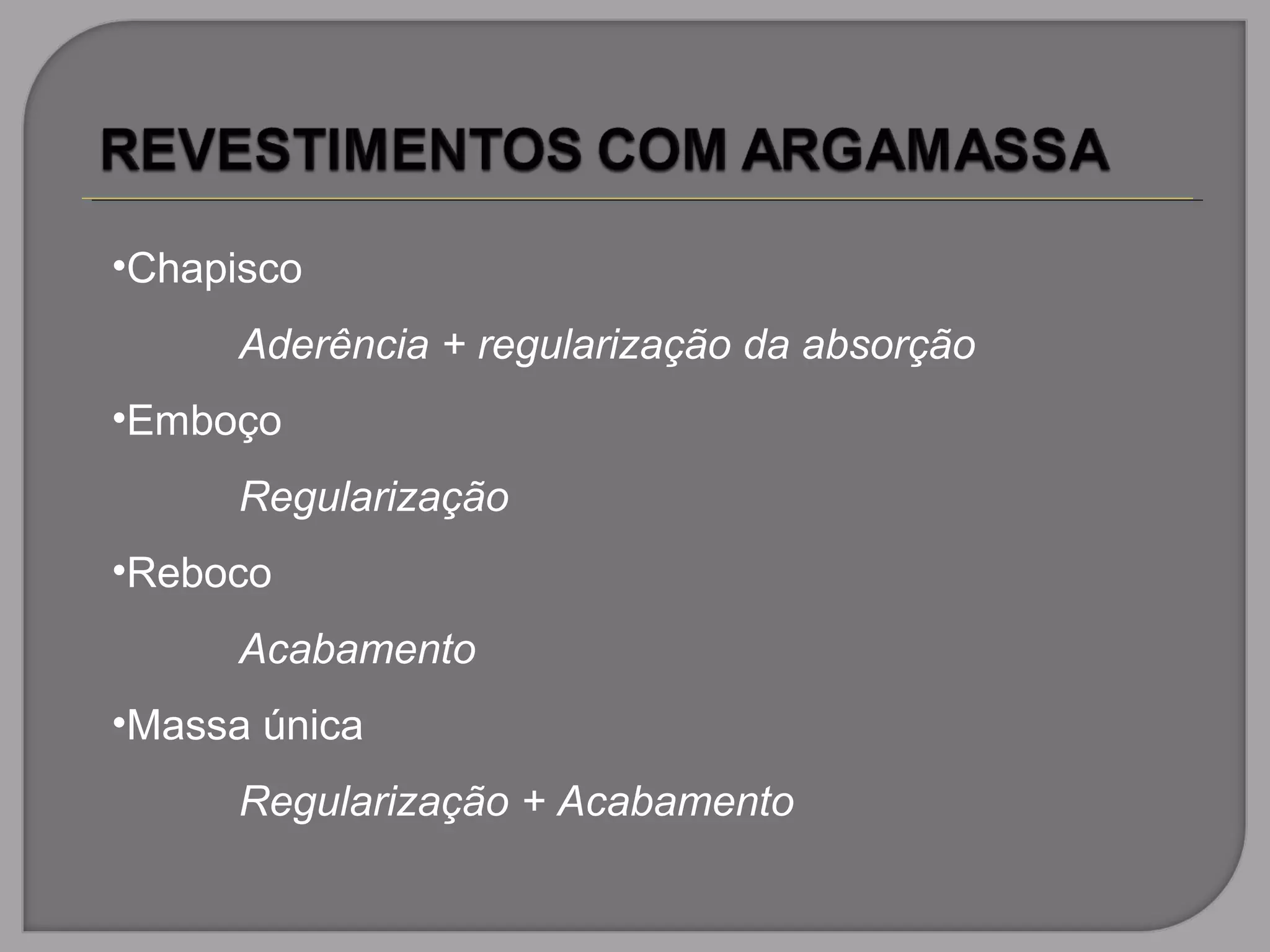

- 9. •Chapisco Aderência + regularizaçãoda absorção •Emboço Regularização •Reboco Acabamento •Massa única Regularização + Acabamento

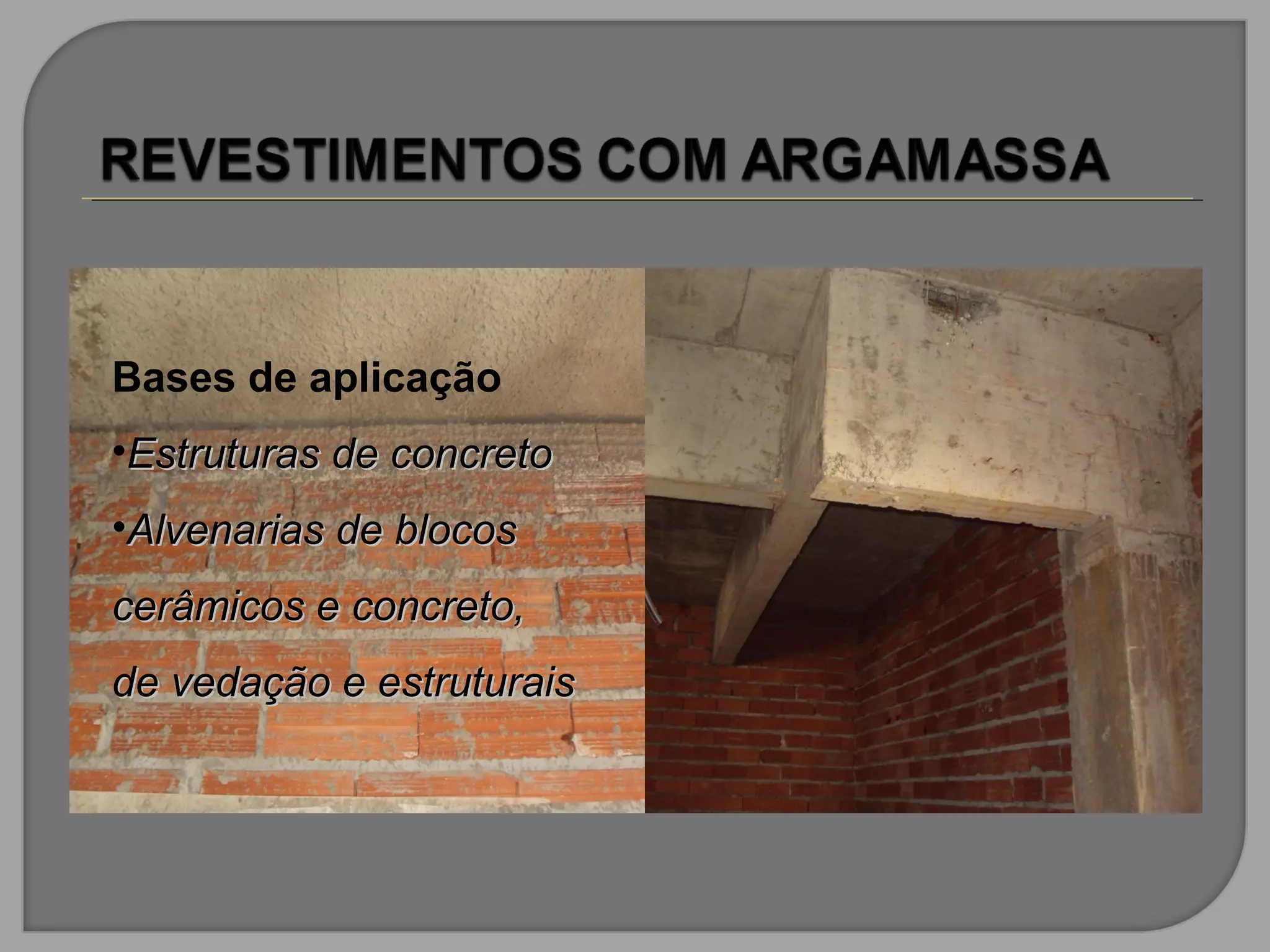

- 10. Bases de aplicação •Estruturasde concretoEstruturas de concreto •Alvenarias de blocosAlvenarias de blocos cerâmicos e concreto,cerâmicos e concreto, de vedação e estruturaisde vedação e estruturais

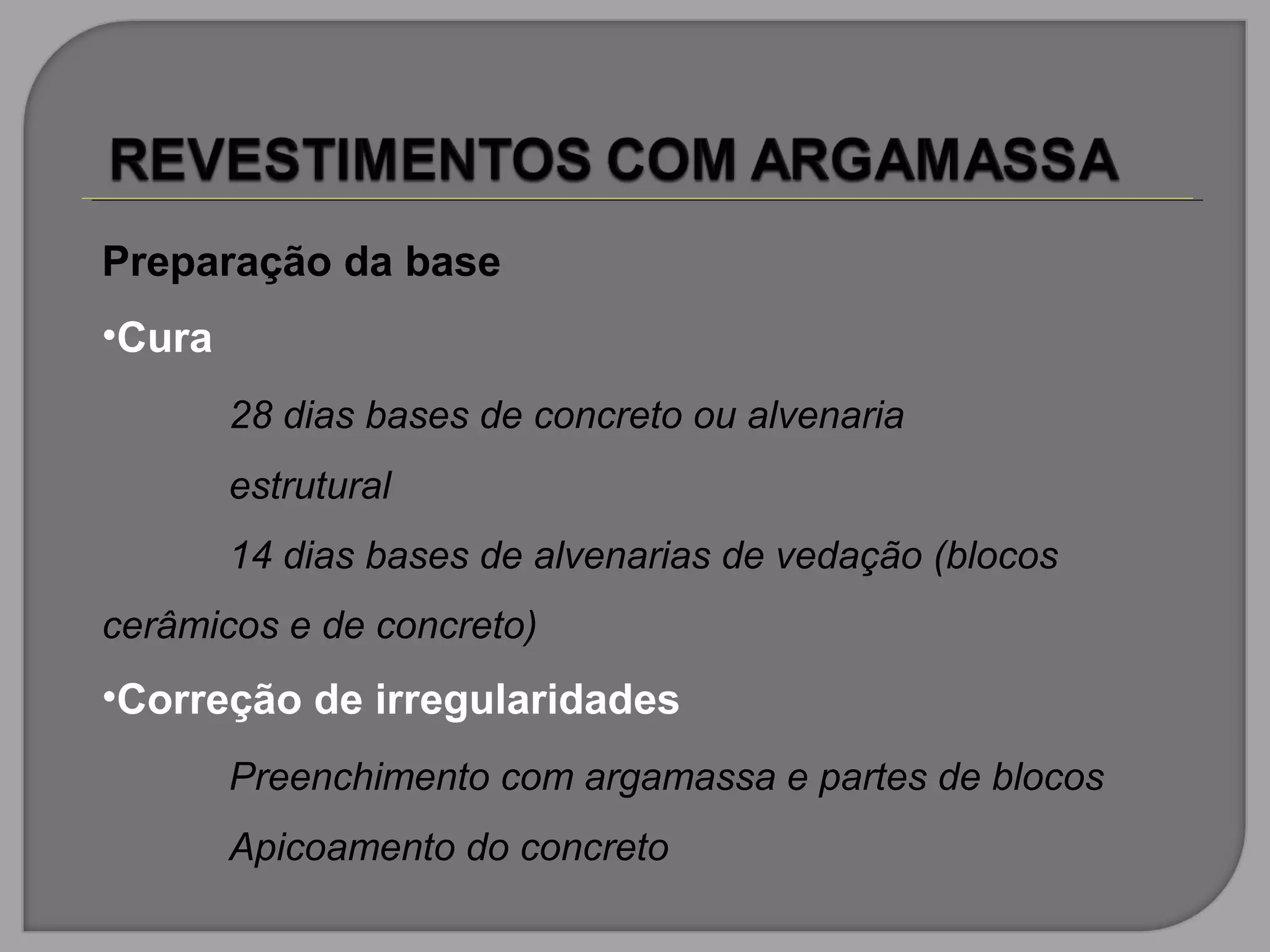

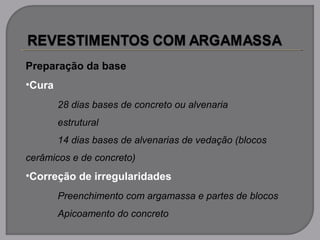

- 11. Preparação da base •Cura 28dias bases de concreto ou alvenaria estrutural 14 dias bases de alvenarias de vedação (blocos cerâmicos e de concreto) •Correção de irregularidades Preenchimento com argamassa e partes de blocos Apicoamento do concreto

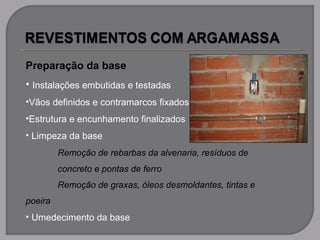

- 12. Preparação da base •Instalações embutidas e testadas •Vãos definidos e contramarcos fixados •Estrutura e encunhamento finalizados • Limpeza da base Remoção de rebarbas da alvenaria, resíduos de concreto e pontas de ferro Remoção de graxas, óleos desmoldantes, tintas e poeira • Umedecimento da base

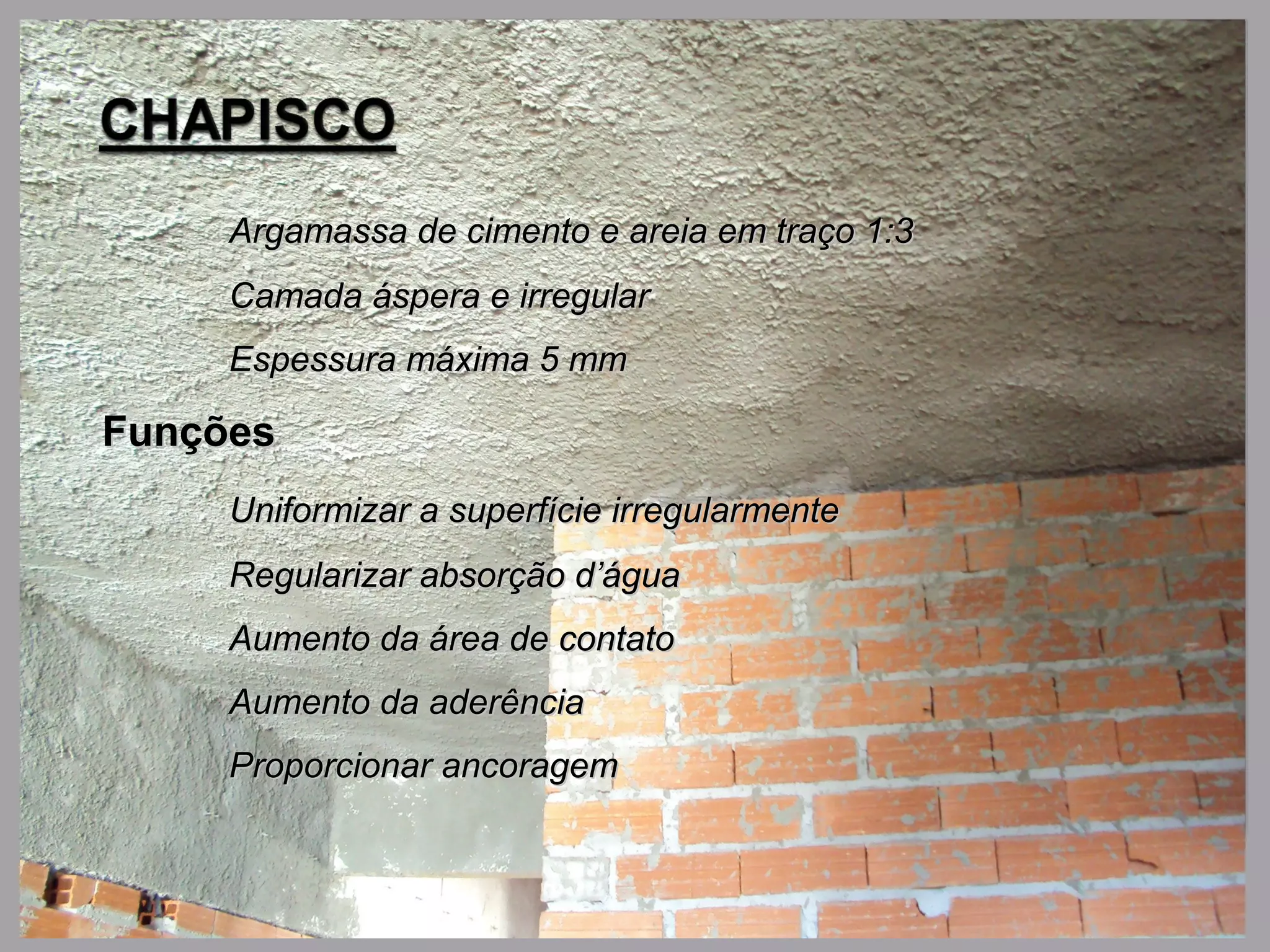

- 14. Argamassa de cimentoe areia em traço 1:3Argamassa de cimento e areia em traço 1:3 Camada áspera e irregularCamada áspera e irregular Espessura máxima 5 mmEspessura máxima 5 mm FunçõesFunções Uniformizar a superfície irregularmenteUniformizar a superfície irregularmente Regularizar absorção d’águaRegularizar absorção d’água Aumento da área de contatoAumento da área de contato Aumento da aderênciaAumento da aderência Proporcionar ancoragemProporcionar ancoragem

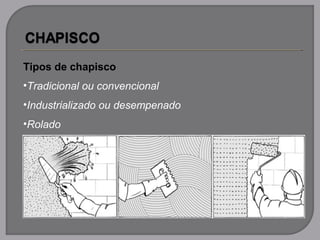

- 15. Tipos de chapisco •Tradicionalou convencional •Industrializado ou desempenado •Rolado
- 16. Chapisco tradicional ouconvencional •Base umedecida •Chapa-se a argamassa com enérgica com colher de pedreiro •Aplicação sobre malha de peneira •Textura uniformemente rugosa •Cobrimento parcial: em bases já irregulares e pouco porosas •Cobrimento total: em bases lisas e porosas •Aplicado em alvenarias e estruturas

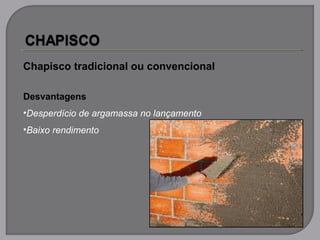

- 17. Chapisco tradicional ouconvencional Desvantagens •Desperdício de argamassa no lançamento •Baixo rendimento

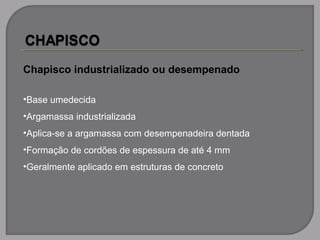

- 18. Chapisco industrializado oudesempenado •Base umedecida •Argamassa industrializada •Aplica-se a argamassa com desempenadeira dentada •Formação de cordões de espessura de até 4 mm •Geralmente aplicado em estruturas de concreto

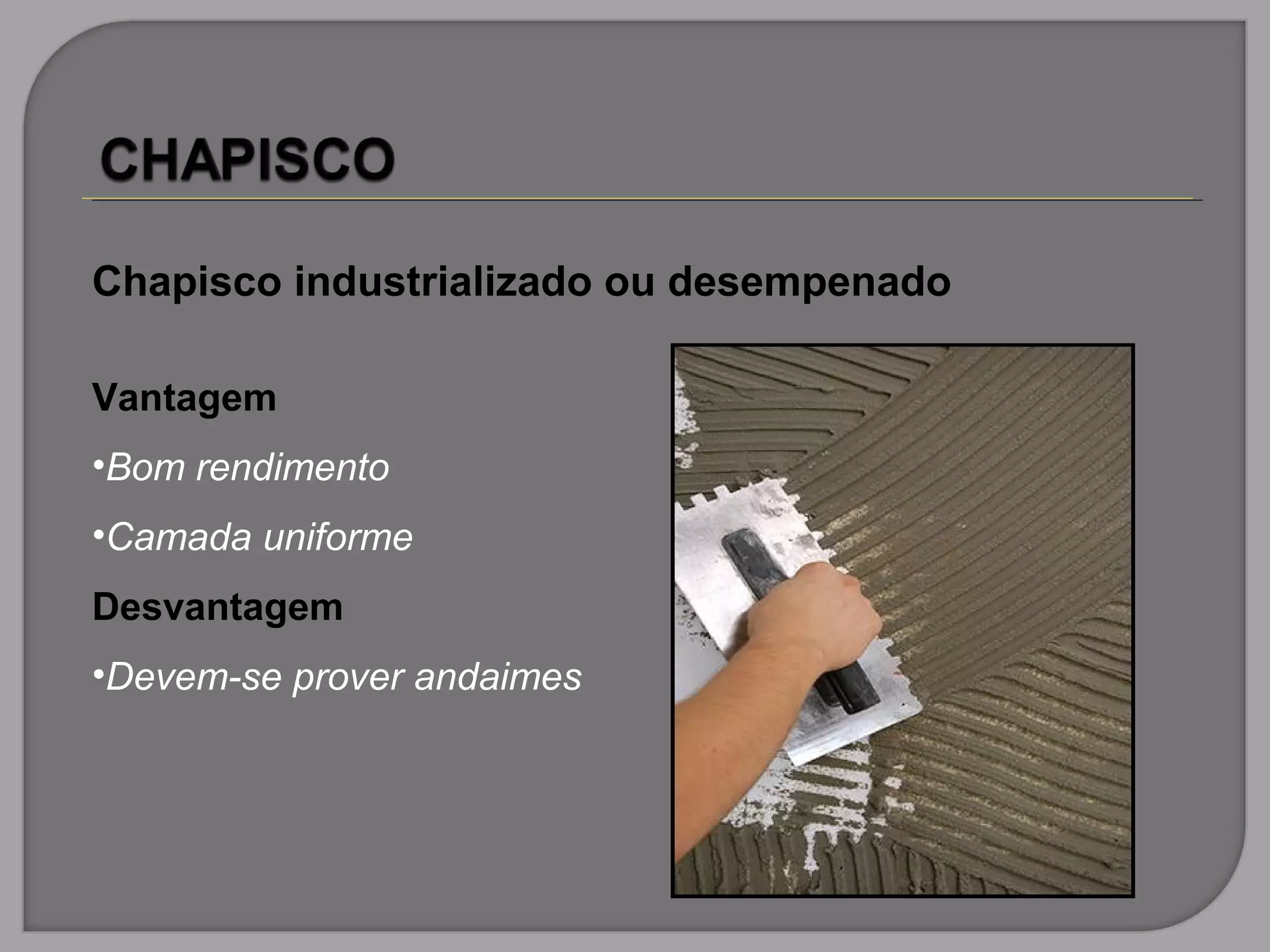

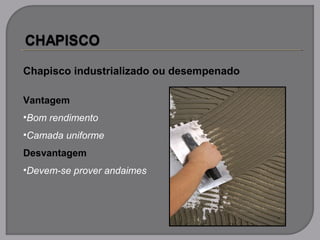

- 19. Chapisco industrializado oudesempenado Vantagem •Bom rendimento •Camada uniforme Desvantagem •Devem-se prover andaimes

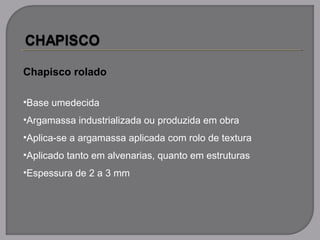

- 20. Chapisco rolado •Base umedecida •Argamassaindustrializada ou produzida em obra •Aplica-se a argamassa aplicada com rolo de textura •Aplicado tanto em alvenarias, quanto em estruturas •Espessura de 2 a 3 mm

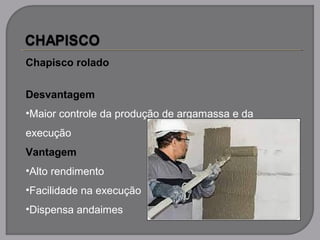

- 21. Chapisco rolado Desvantagem •Maior controleda produção de argamassa e da execução Vantagem •Alto rendimento •Facilidade na execução •Dispensa andaimes

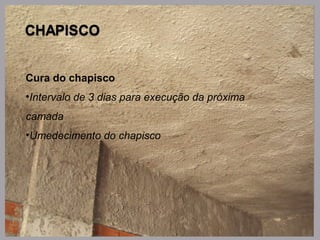

- 22. Cura do chapisco •Intervalode 3 dias para execução da próxima camada •Umedecimento do chapisco

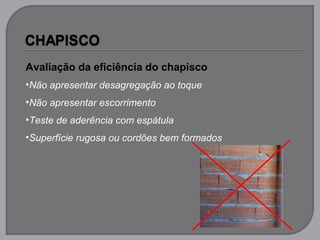

- 23. Avaliação da eficiênciado chapisco •Não apresentar desagregação ao toque •Não apresentar escorrimento •Teste de aderência com espátula •Superfície rugosa ou cordões bem formados

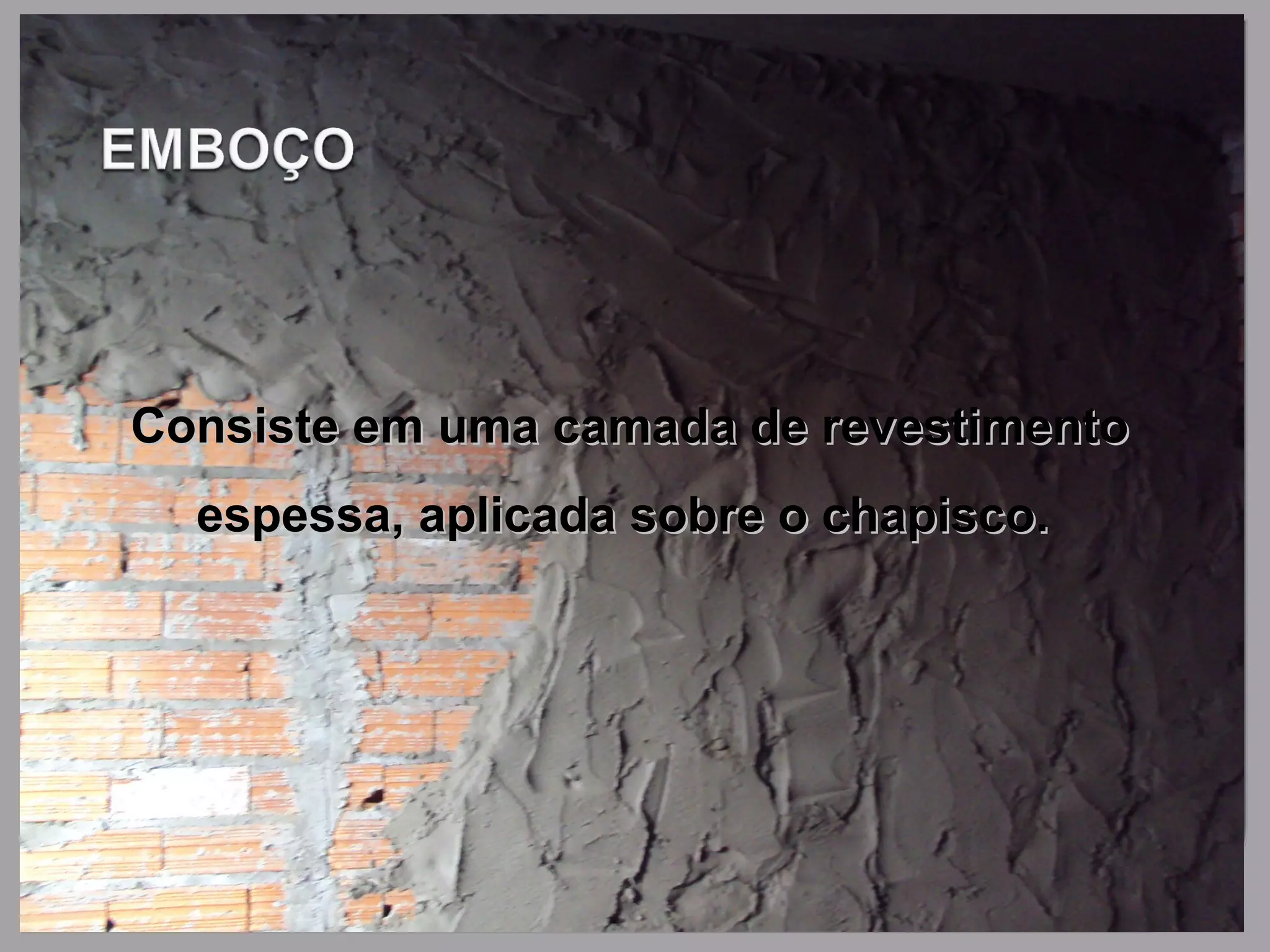

- 25. Consiste em umacamada de revestimentoConsiste em uma camada de revestimento espessa, aplicada sobre o chapisco.espessa, aplicada sobre o chapisco.

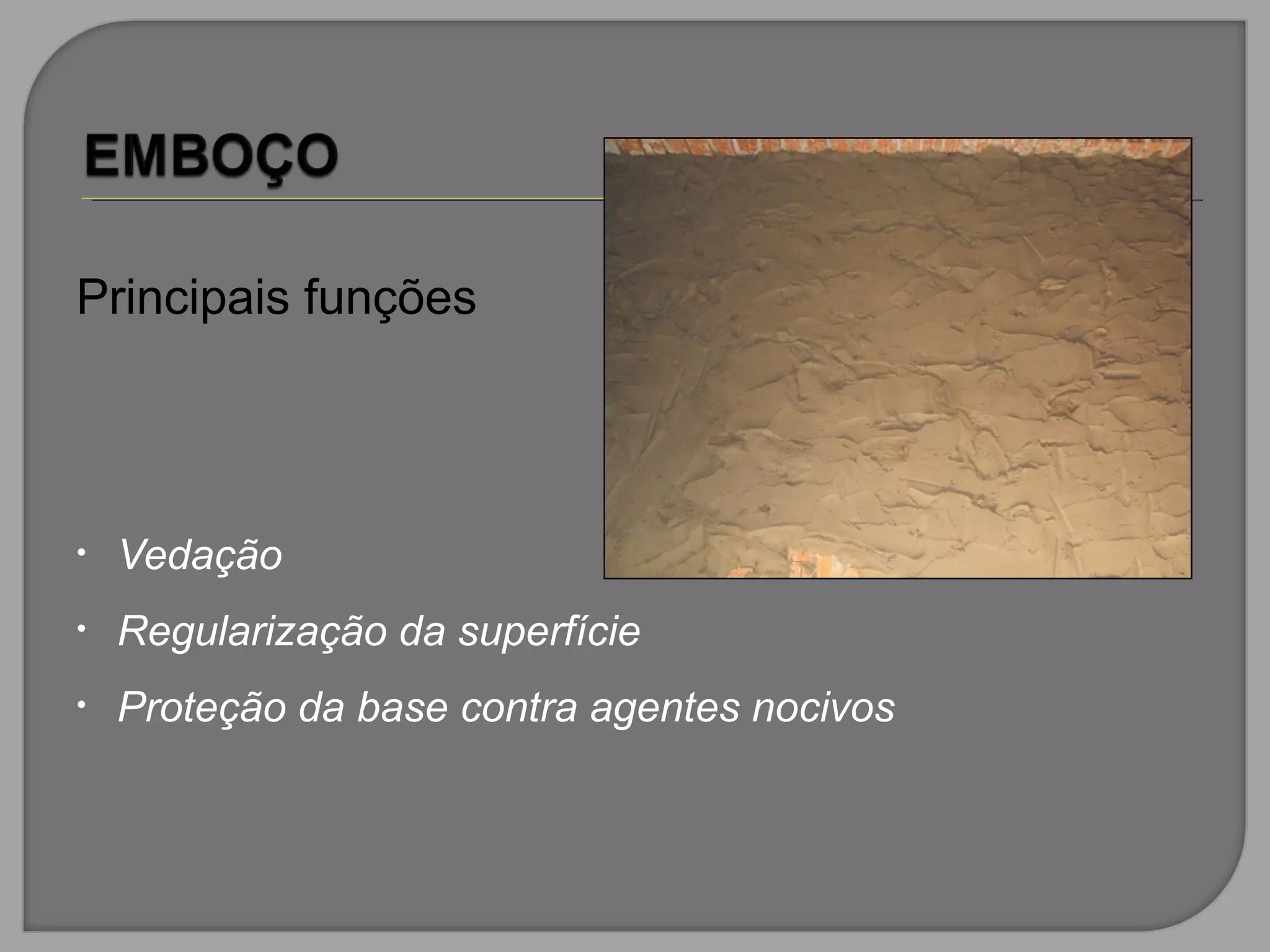

- 26. Principais funções • Vedação •Regularização da superfície • Proteção da base contra agentes nocivos

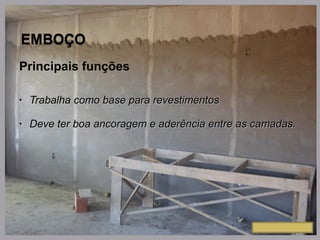

- 27. Principais funções • Trabalhacomo base para revestimentosTrabalha como base para revestimentos • Deve ter boa ancoragem e aderência entre as camadas.Deve ter boa ancoragem e aderência entre as camadas.

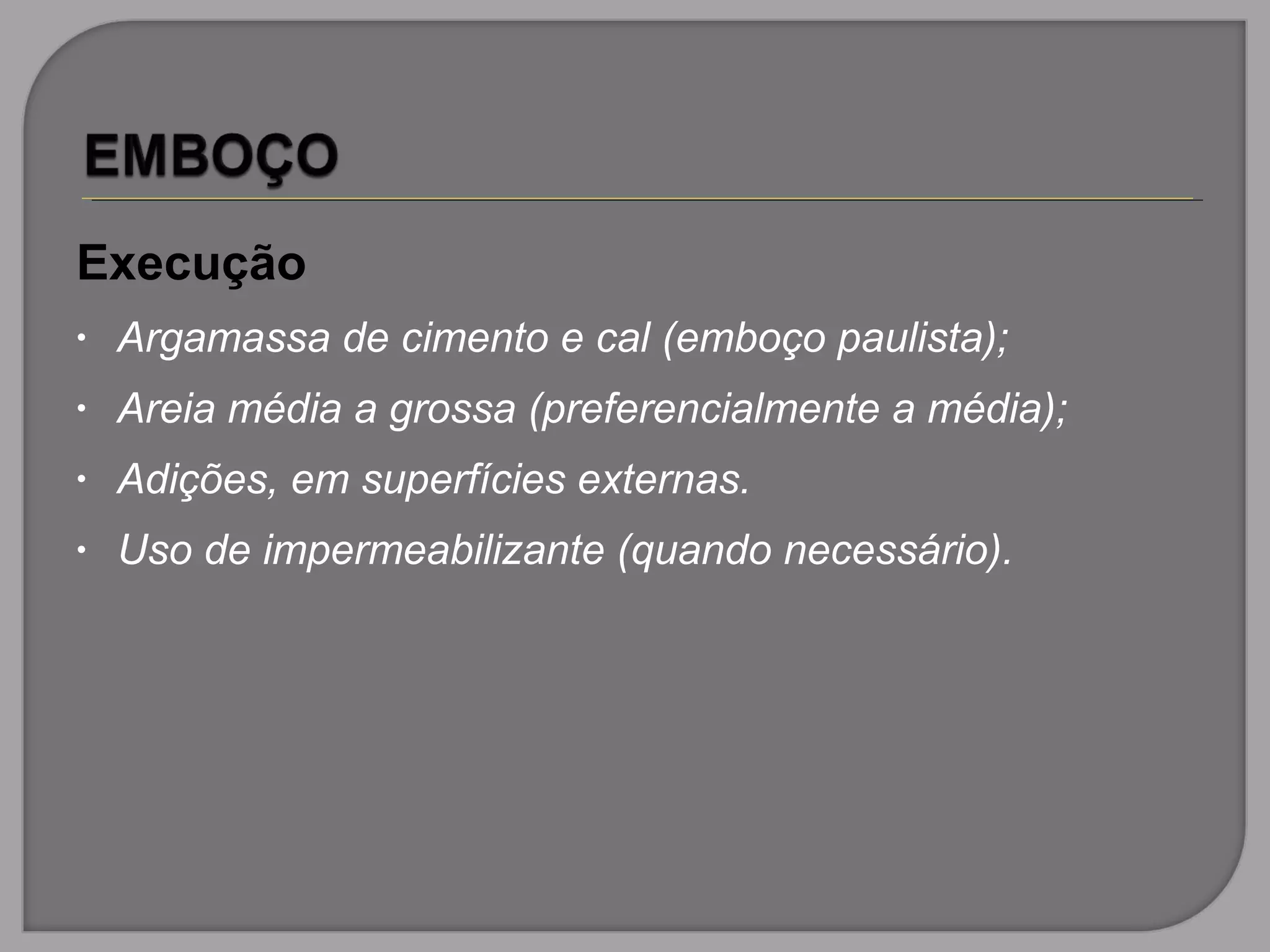

- 28. Execução • Argamassa decimento e cal (emboço paulista); • Areia média a grossa (preferencialmente a média); • Adições, em superfícies externas. • Uso de impermeabilizante (quando necessário).

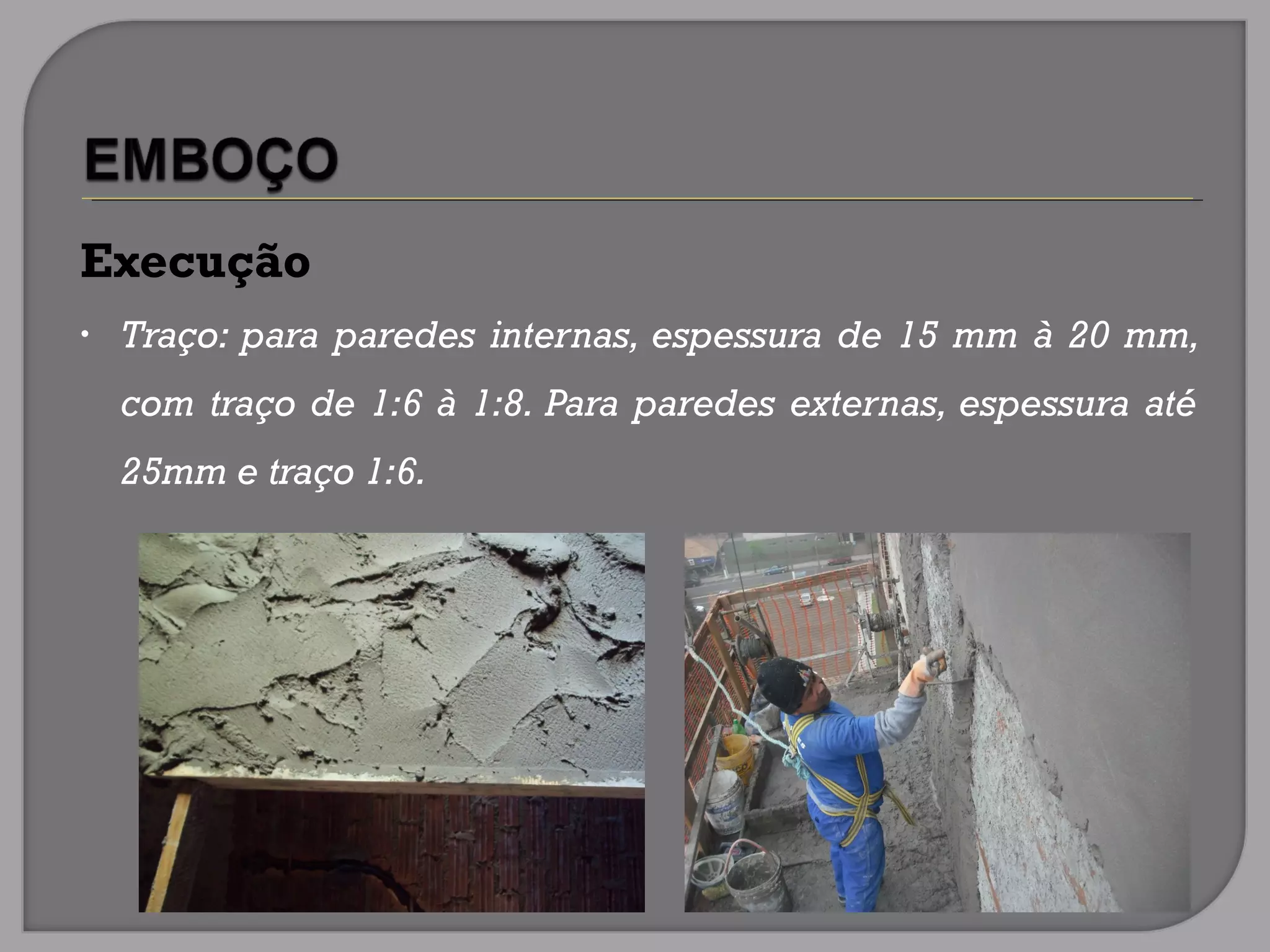

- 29. Execução • Traço: paraparedes internas, espessura de 15 mm à 20 mm, com traço de 1:6 à 1:8. Para paredes externas, espessura até 25mm e traço 1:6.

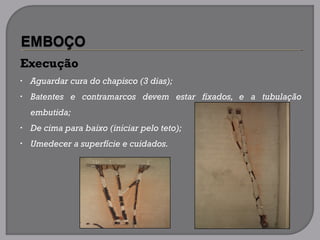

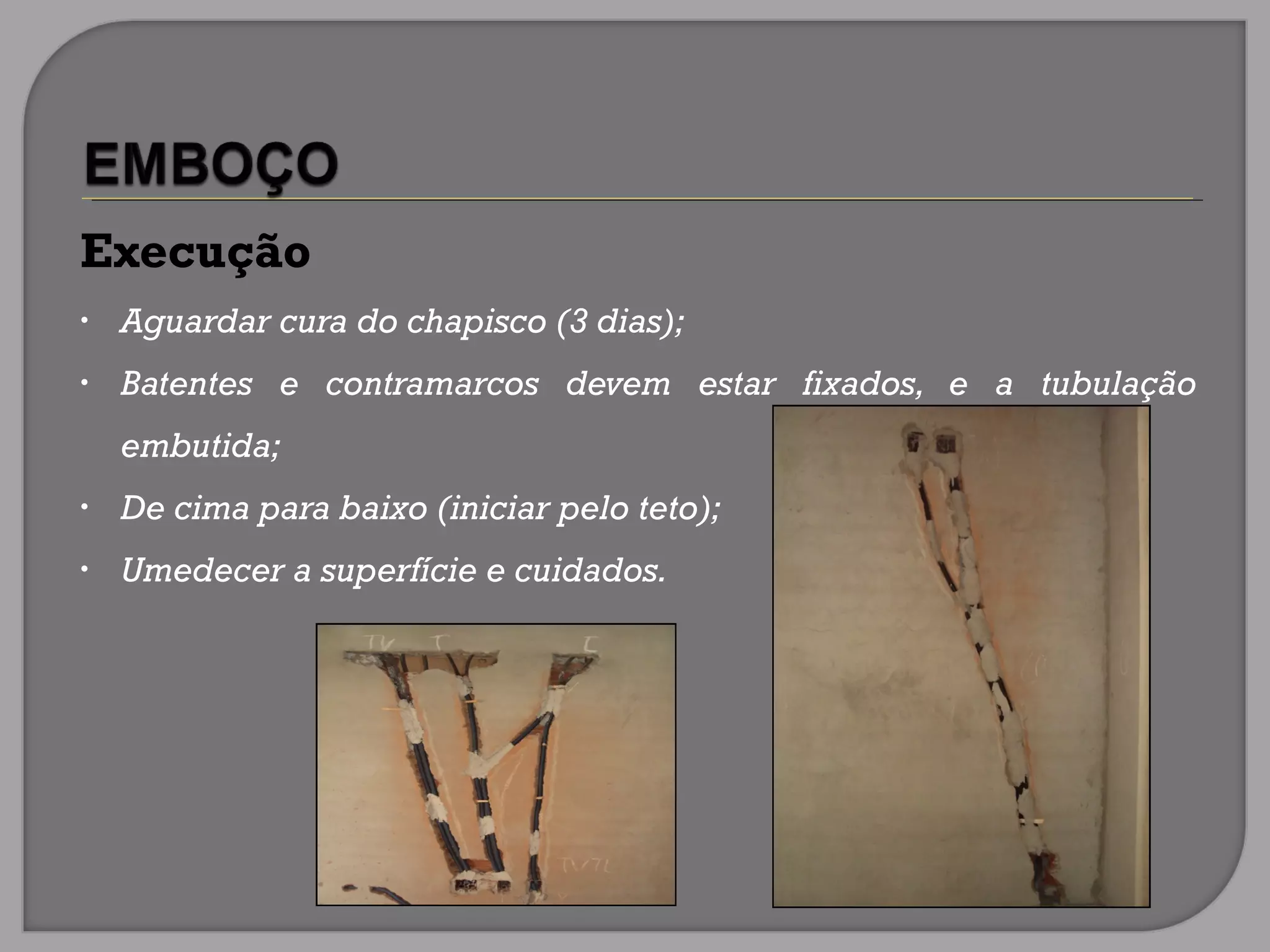

- 30. Execução • Aguardar curado chapisco (3 dias); • Batentes e contramarcos devem estar fixados, e a tubulação embutida; • De cima para baixo (iniciar pelo teto); • Umedecer a superfície e cuidados.

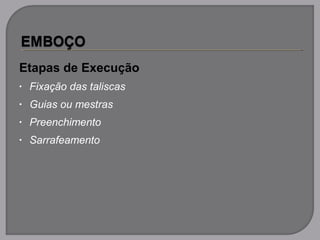

- 31. Etapas de Execução •Fixação das taliscas • Guias ou mestras • Preenchimento • Sarrafeamento

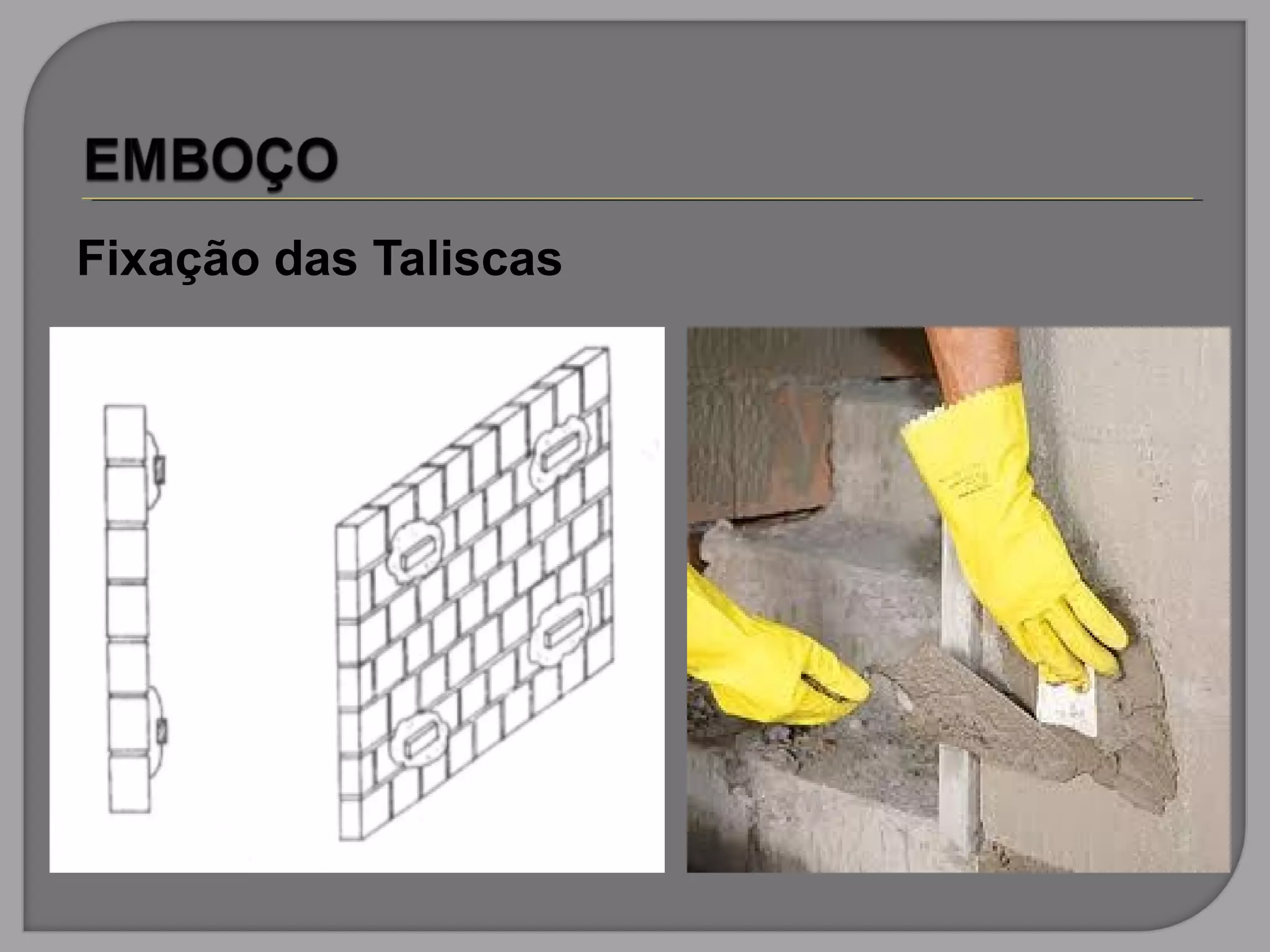

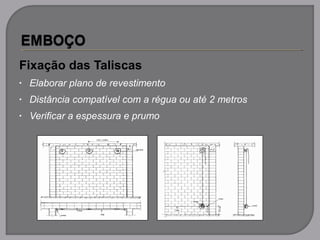

- 32. Fixação das Taliscas •Elaborar plano de revestimento • Distância compatível com a régua ou até 2 metros • Verificar a espessura e prumo
- 33.

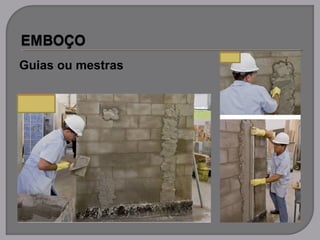

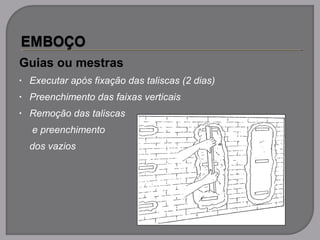

- 34. Guias ou mestras •Executar após fixação das taliscas (2 dias) • Preenchimento das faixas verticais • Remoção das taliscas e preenchimento dos vazios
- 35.

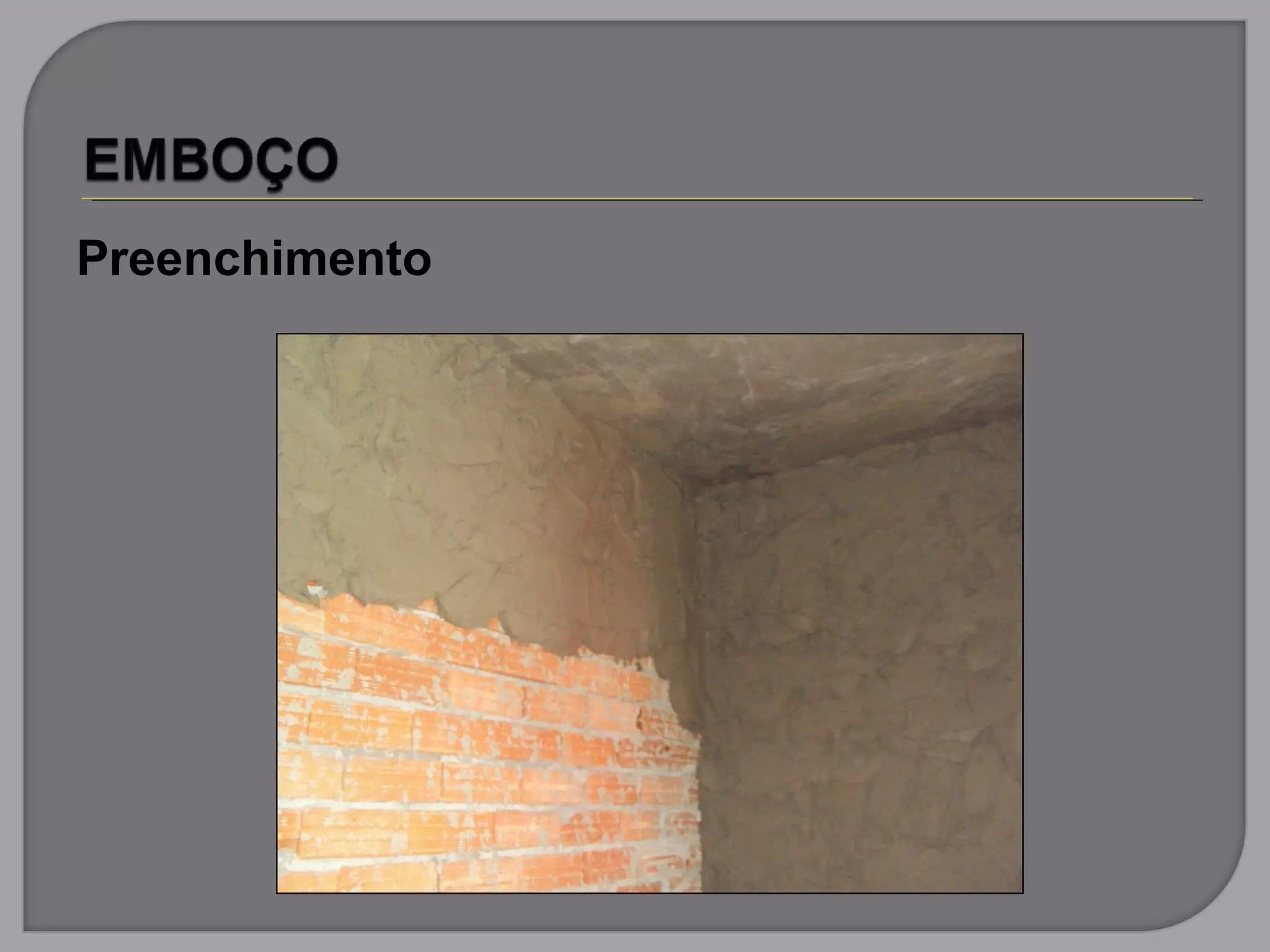

- 36. Preenchimento • Executar apósenrijecimento das mestras • Umedecer a superfície • Iniciar o preenchimento de cima para baixo
- 37.

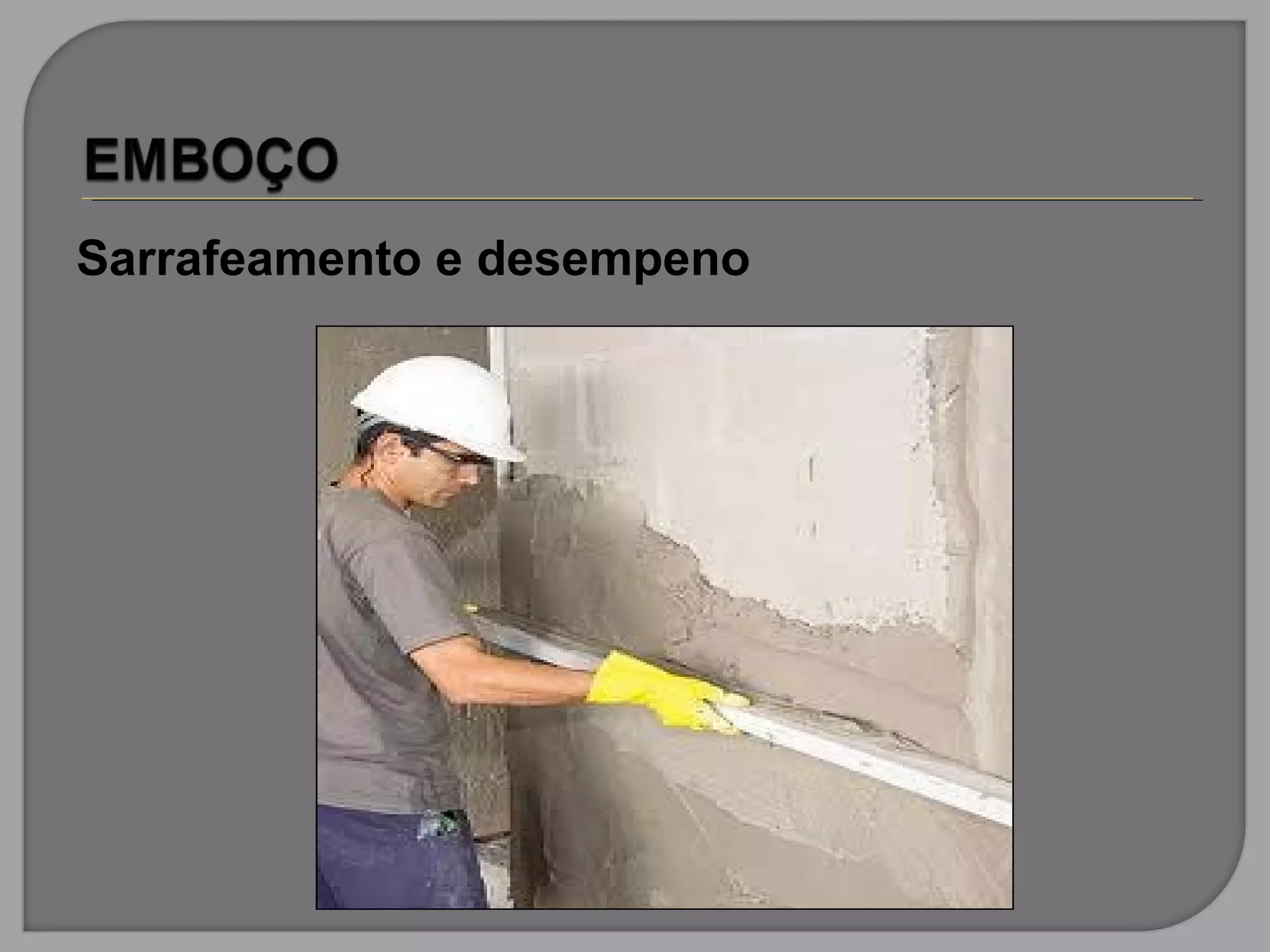

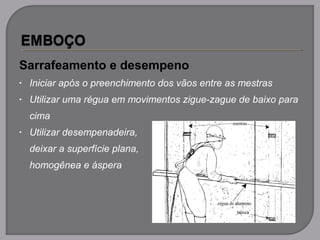

- 38. Sarrafeamento e desempeno •Iniciar após o preenchimento dos vãos entre as mestras • Utilizar uma régua em movimentos zigue-zague de baixo para cima • Utilizar desempenadeira, deixar a superfície plana, homogênea e áspera
- 39.

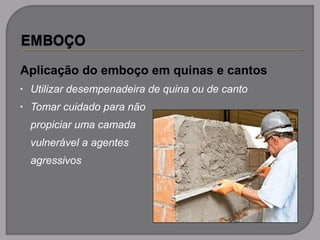

- 40. Aplicação do emboçoem quinas e cantos • Utilizar desempenadeira de quina ou de canto • Tomar cuidado para não propiciar uma camada vulnerável a agentes agressivos

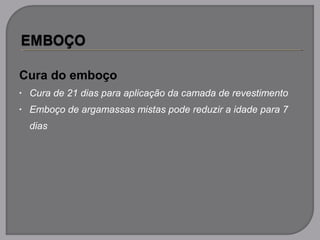

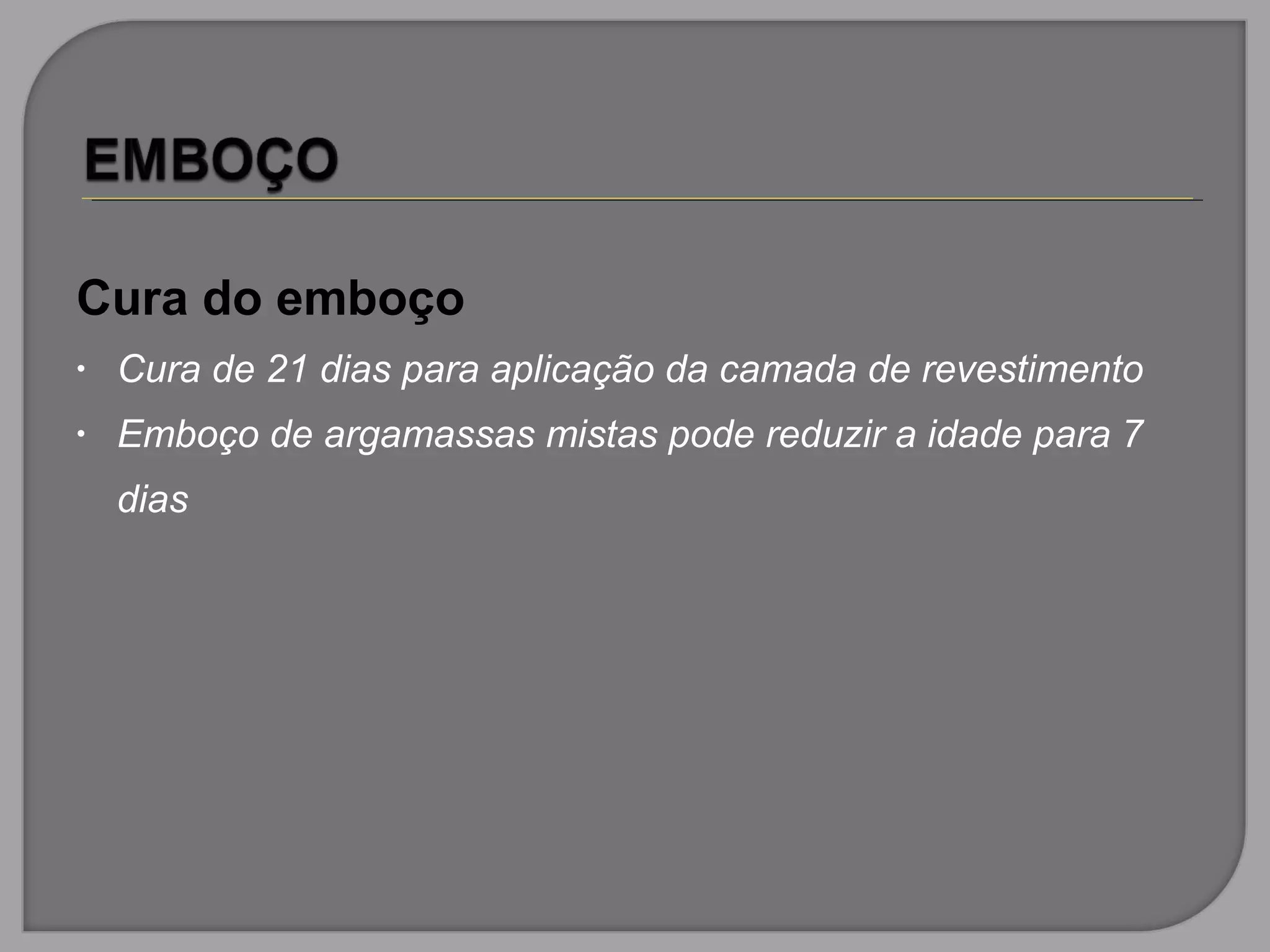

- 41. Cura do emboço •Cura de 21 dias para aplicação da camada de revestimento • Emboço de argamassas mistas pode reduzir a idade para 7 dias

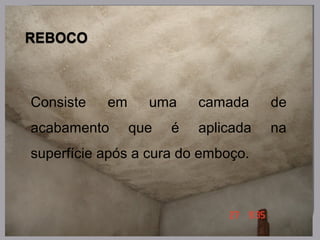

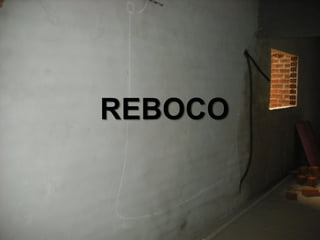

- 43. Consiste em umacamada de acabamento que é aplicada na superfície após a cura do emboço.

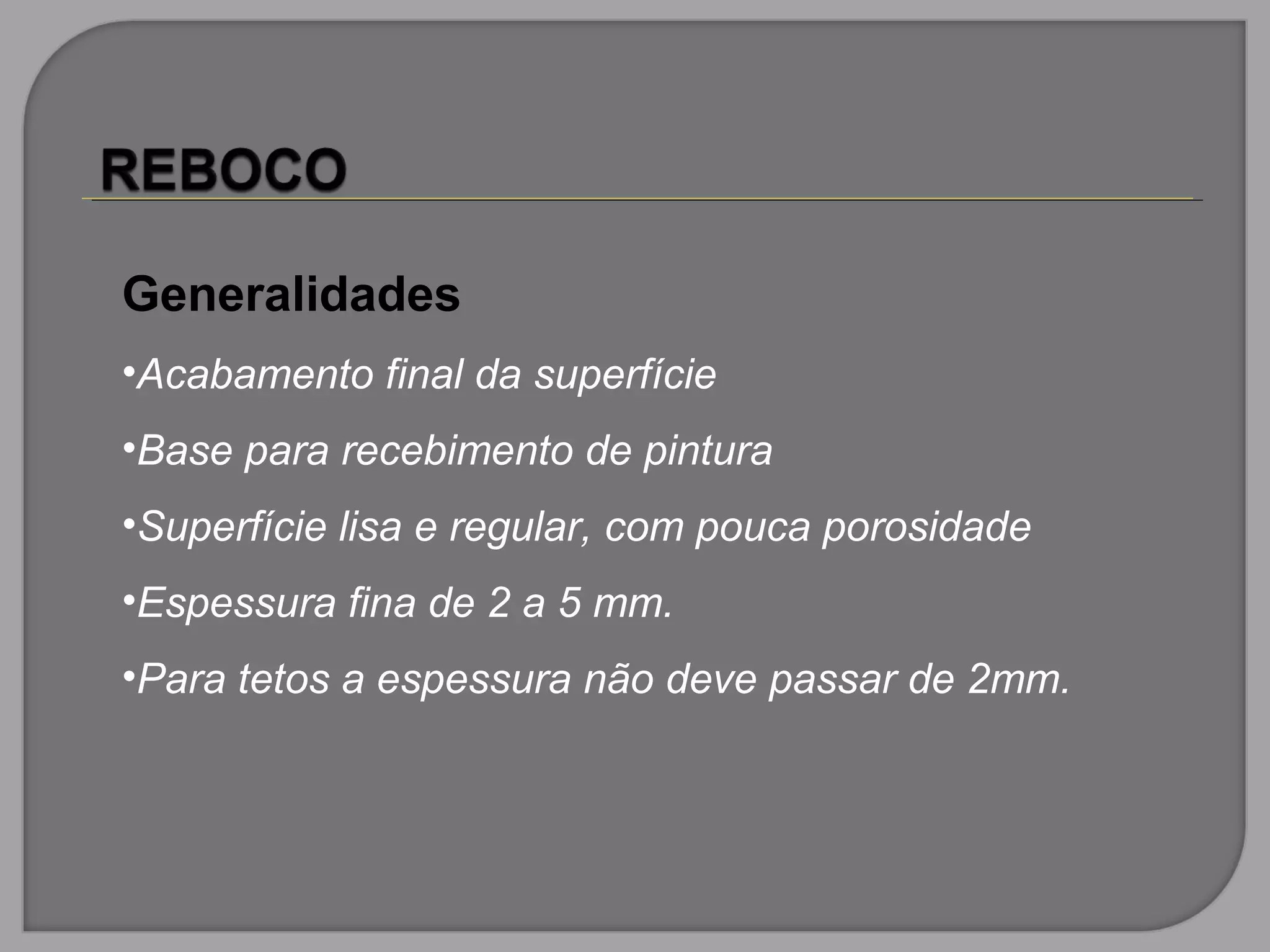

- 44. Generalidades •Acabamento final dasuperfície •Base para recebimento de pintura •Superfície lisa e regular, com pouca porosidade •Espessura fina de 2 a 5 mm. •Para tetos a espessura não deve passar de 2mm.

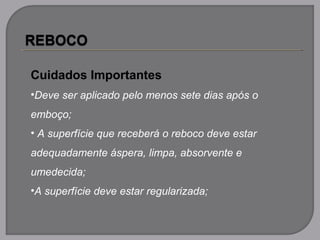

- 45. Cuidados Importantes •Deve seraplicado pelo menos sete dias após o emboço; • A superfície que receberá o reboco deve estar adequadamente áspera, limpa, absorvente e umedecida; •A superfície deve estar regularizada;

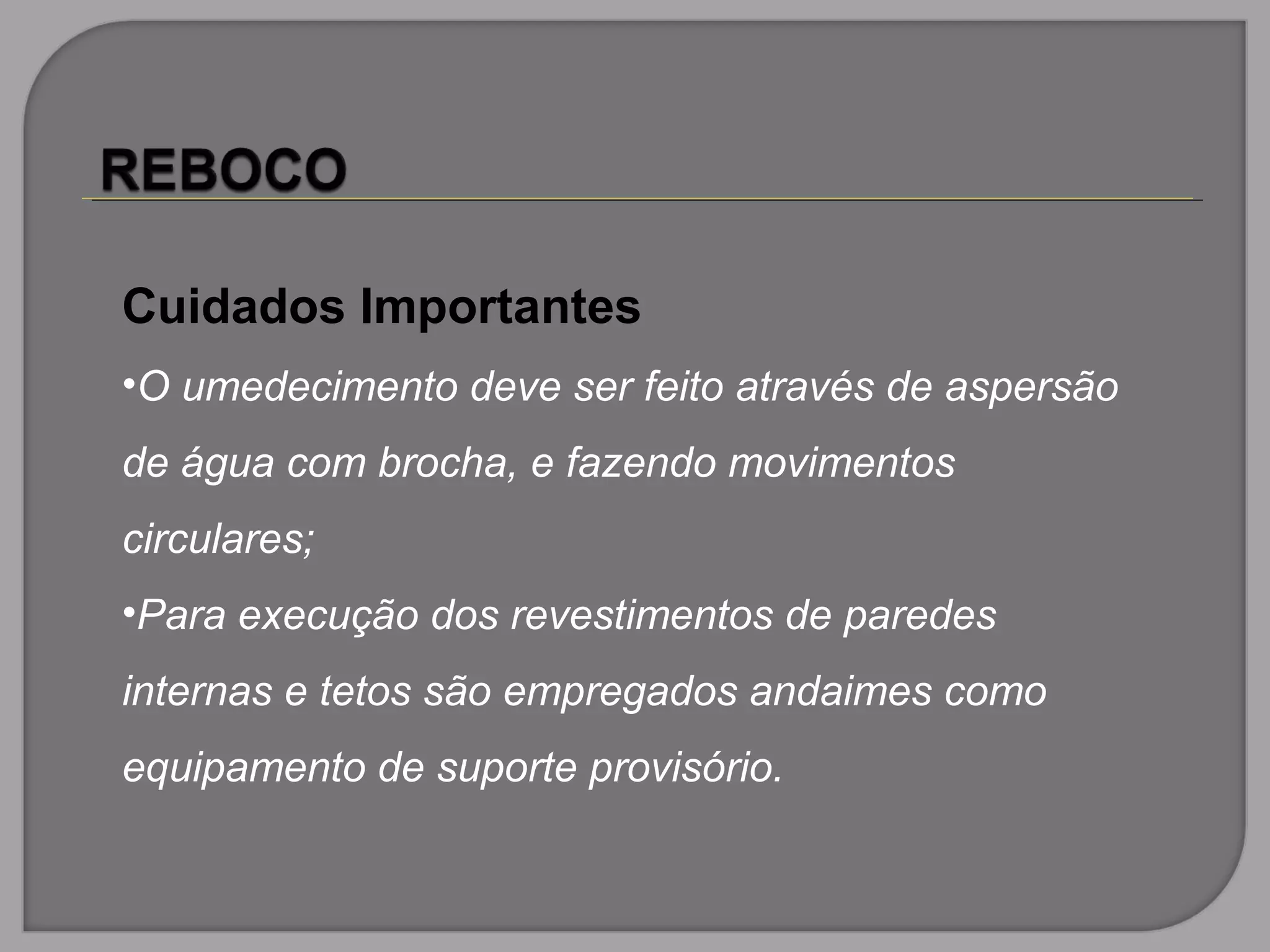

- 46. Cuidados Importantes •O umedecimentodeve ser feito através de aspersão de água com brocha, e fazendo movimentos circulares; •Para execução dos revestimentos de paredes internas e tetos são empregados andaimes como equipamento de suporte provisório.

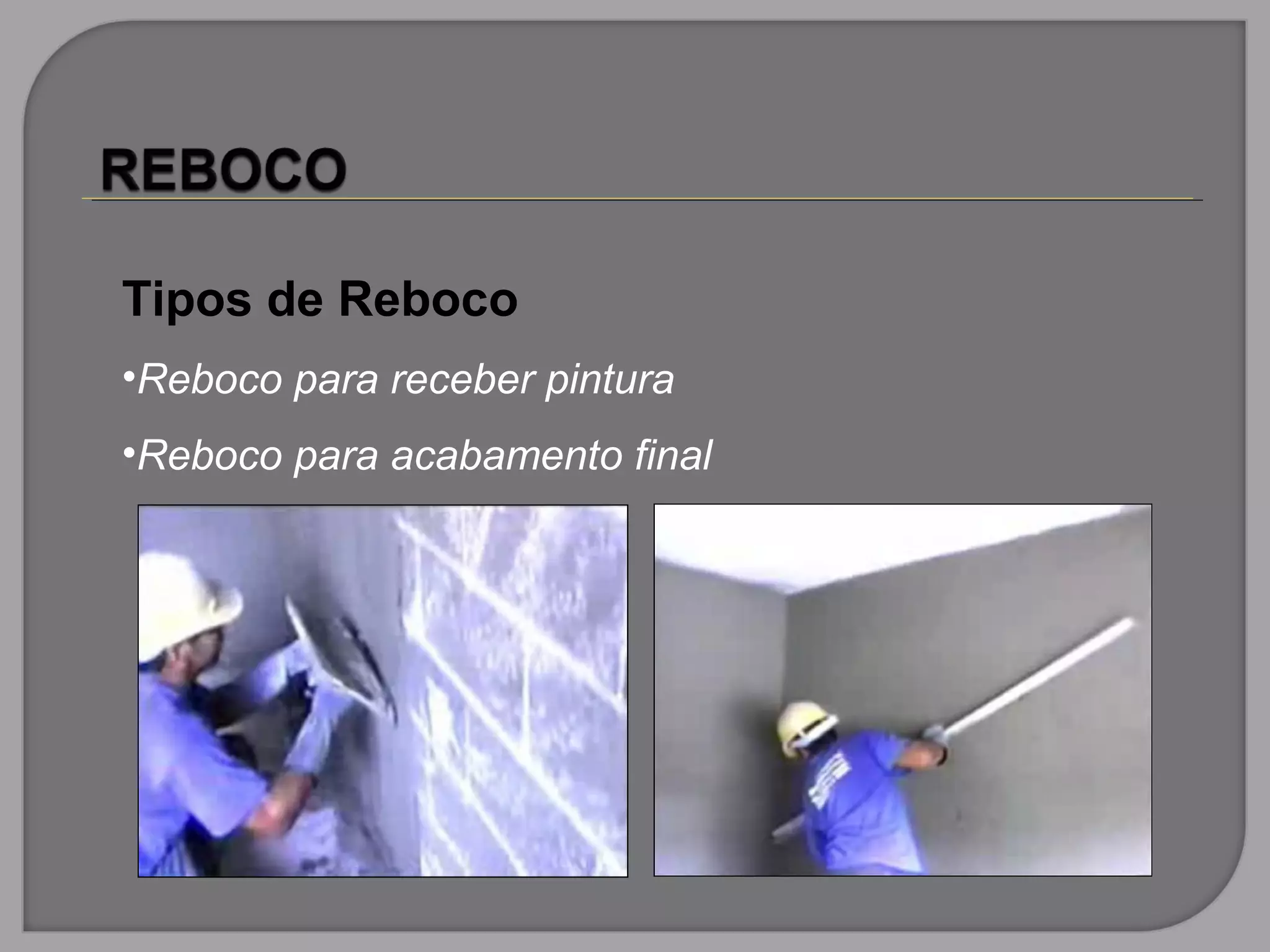

- 47. Tipos de Reboco •Rebocopara receber pintura •Reboco para acabamento final

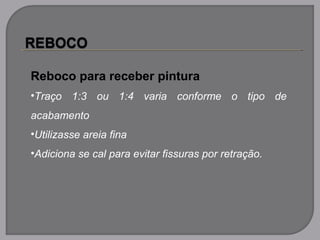

- 48. Reboco para receberpintura •Traço 1:3 ou 1:4 varia conforme o tipo de acabamento •Utilizasse areia fina •Adiciona se cal para evitar fissuras por retração.

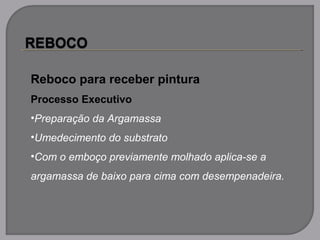

- 49. Reboco para receberpintura Processo Executivo •Preparação da Argamassa •Umedecimento do substrato •Com o emboço previamente molhado aplica-se a argamassa de baixo para cima com desempenadeira.

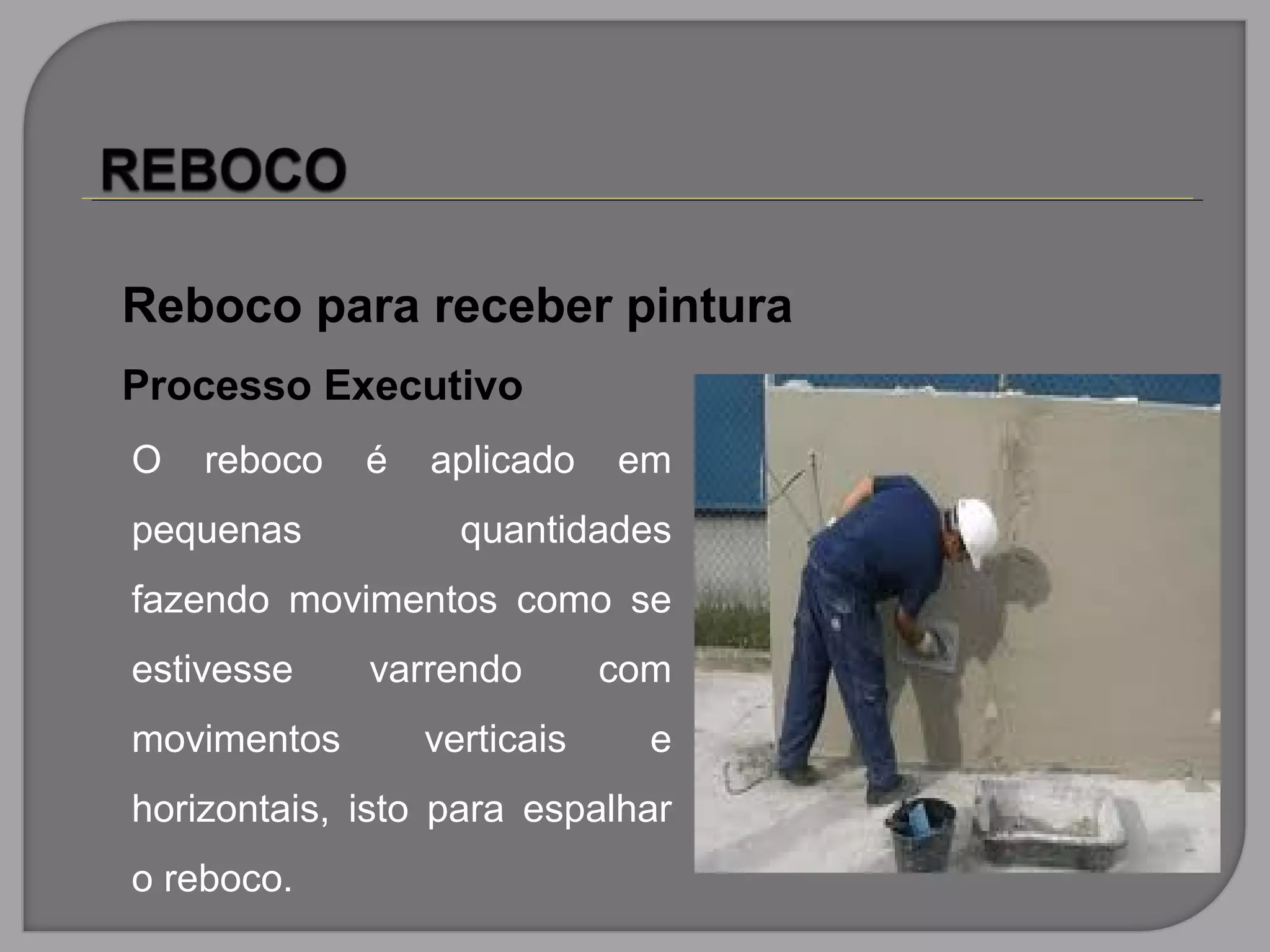

- 50. Reboco para receberpintura Processo Executivo O reboco é aplicado em pequenas quantidades fazendo movimentos como se estivesse varrendo com movimentos verticais e horizontais, isto para espalhar o reboco.

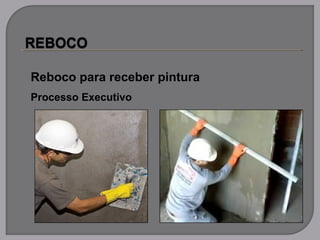

- 51. Reboco para receberpintura Processo Executivo

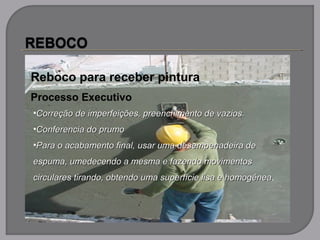

- 52. Reboco para receberpintura Processo Executivo •Correção de imperfeições, preenchimento de vazios.Correção de imperfeições, preenchimento de vazios. •Conferencia do prumoConferencia do prumo •Para o acabamento final, usar uma desempenadeira dePara o acabamento final, usar uma desempenadeira de espuma, umedecendo a mesma e fazendo movimentosespuma, umedecendo a mesma e fazendo movimentos circulares tirando, obtendo uma superfície lisa e homogêneacirculares tirando, obtendo uma superfície lisa e homogênea.
- 53. Reboco como acabamentofinal •Constitui o próprio acabamento; •Não recebe acabamento de pintura; •Técnica de execução rígida, fornecida pelo manual do fabricante; •Cada tipo de reboco exige traço e ferramentas de execução diferentes.

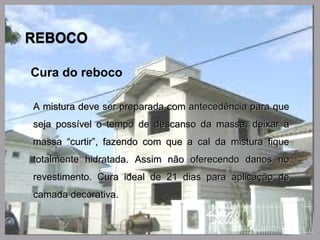

- 54. Cura do reboco Amistura deve ser preparada com antecedência para queA mistura deve ser preparada com antecedência para que seja possível o tempo de descanso da massa, deixar aseja possível o tempo de descanso da massa, deixar a massa “curtir”, fazendo com que a cal da mistura fiquemassa “curtir”, fazendo com que a cal da mistura fique totalmente hidratada. Assim não oferecendo danos nototalmente hidratada. Assim não oferecendo danos no revestimento. Cura ideal de 21 dias para aplicação derevestimento. Cura ideal de 21 dias para aplicação de camada decorativa.camada decorativa.

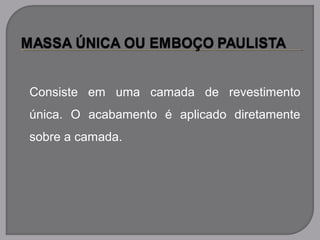

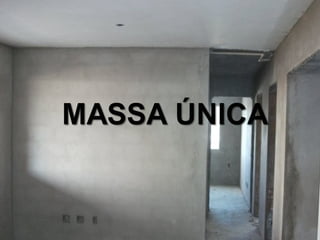

- 56. Consiste em umacamada de revestimento única. O acabamento é aplicado diretamente sobre a camada.

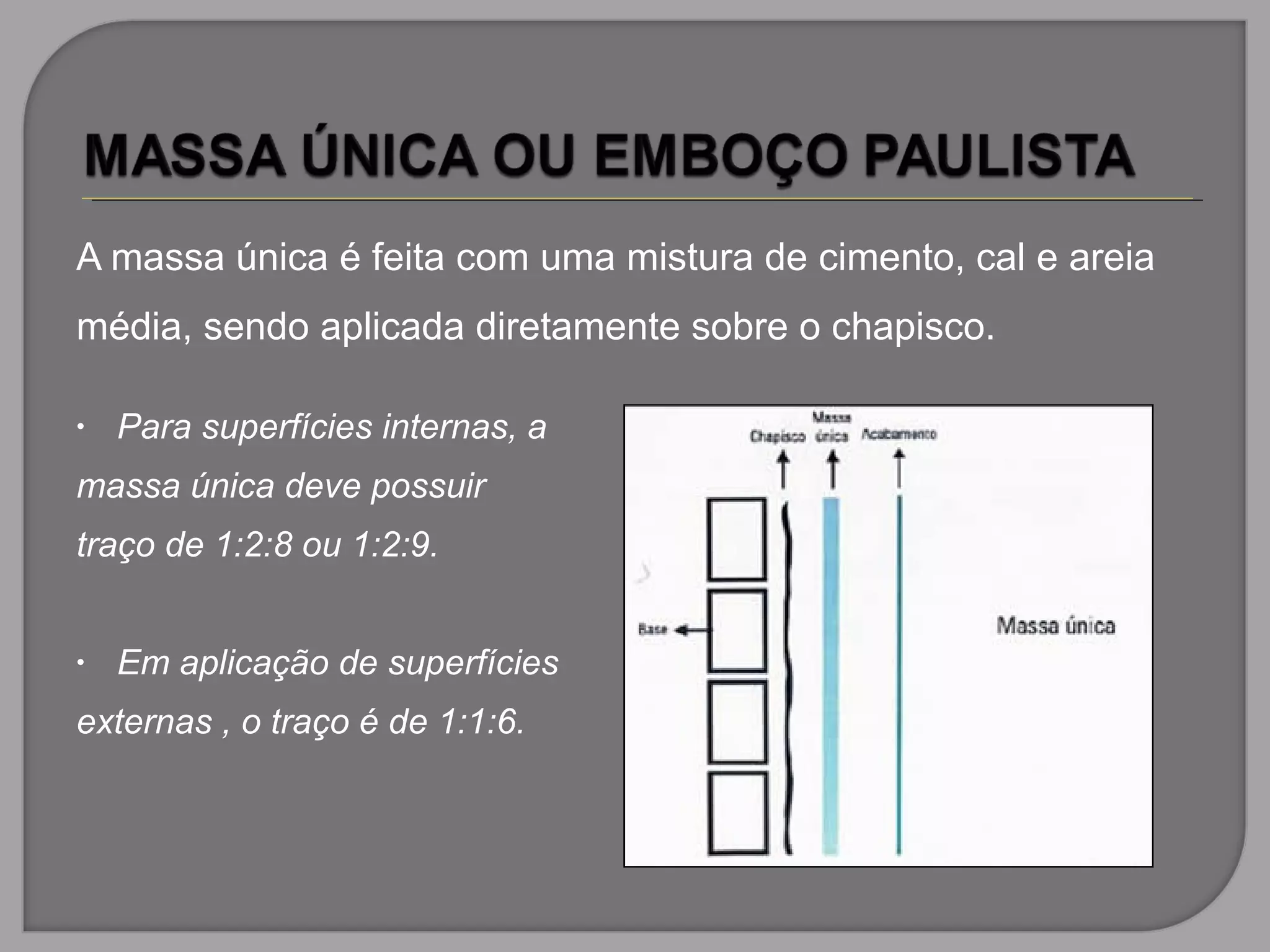

- 57. A massa únicaé feita com uma mistura de cimento, cal e areia média, sendo aplicada diretamente sobre o chapisco. • Para superfícies internas, a massa única deve possuir traço de 1:2:8 ou 1:2:9. • Em aplicação de superfícies externas , o traço é de 1:1:6.

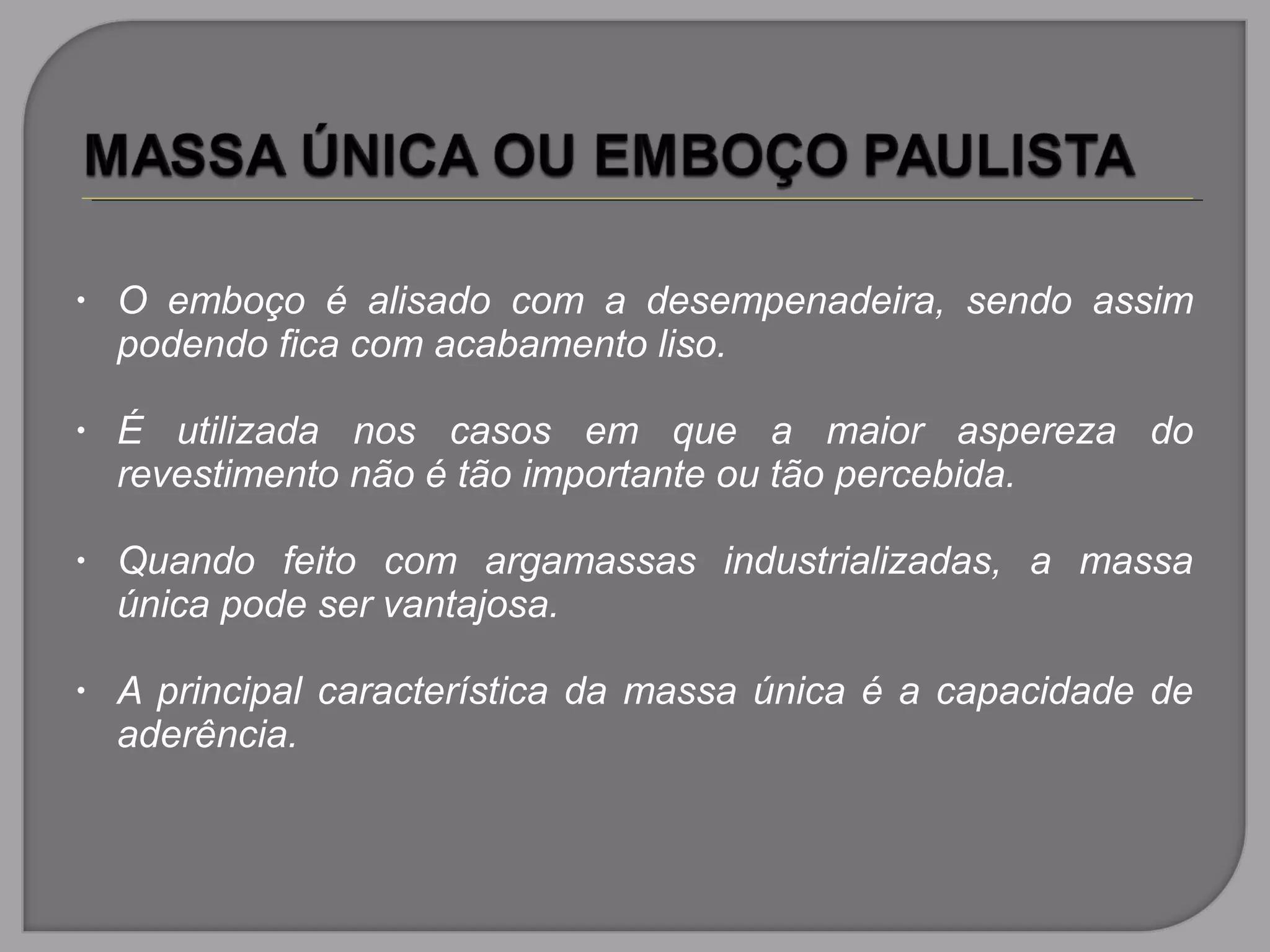

- 58. • O emboçoé alisado com a desempenadeira, sendo assim podendo fica com acabamento liso. • É utilizada nos casos em que a maior aspereza do revestimento não é tão importante ou tão percebida. • Quando feito com argamassas industrializadas, a massa única pode ser vantajosa. • A principal característica da massa única é a capacidade de aderência.

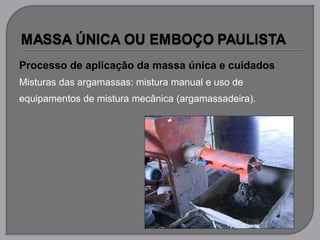

- 59. Processo de aplicaçãoda massa única e cuidados Misturas das argamassas: mistura manual e uso de equipamentos de mistura mecânica (argamassadeira).

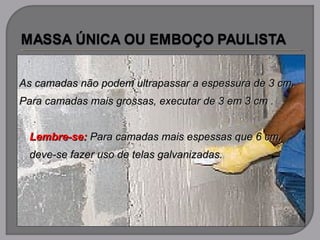

- 60. As camadas nãopodem ultrapassar a espessura de 3 cm.As camadas não podem ultrapassar a espessura de 3 cm. Para camadas mais grossas, executar de 3 em 3 cm .Para camadas mais grossas, executar de 3 em 3 cm . Lembre-se:Lembre-se: Para camadas mais espessas que 6 cm,Para camadas mais espessas que 6 cm, deve-se fazer uso de telas galvanizadas.deve-se fazer uso de telas galvanizadas.

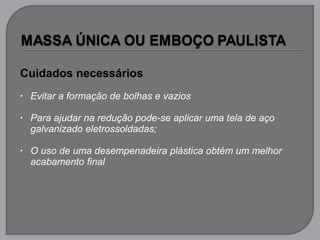

- 61. Cuidados necessários • Evitara formação de bolhas e vazios • Para ajudar na redução pode-se aplicar uma tela de aço galvanizado eletrossoldadas; • O uso de uma desempenadeira plástica obtém um melhor acabamento final

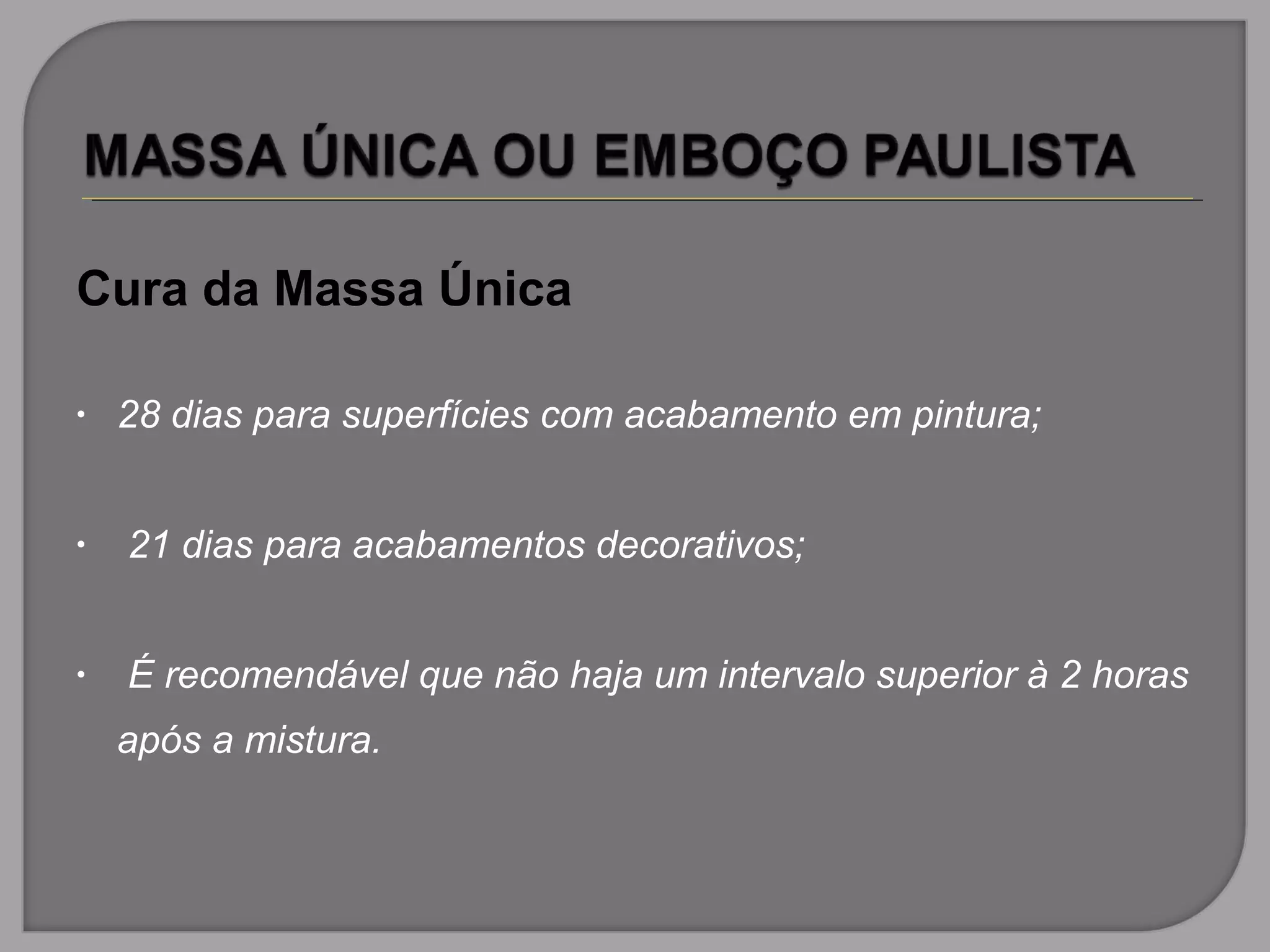

- 62. Cura da MassaÚnica • 28 dias para superfícies com acabamento em pintura; • 21 dias para acabamentos decorativos; • É recomendável que não haja um intervalo superior à 2 horas após a mistura.
- 64. • Inicialmente, devemser construídos andaimes que servirãoInicialmente, devem ser construídos andaimes que servirão como equipamento de suportecomo equipamento de suporte • No revestimento de teto, a propriedade mais solicitada é aNo revestimento de teto, a propriedade mais solicitada é a aderênciaaderência • Para uma aderência adequada, primeiramente deve-se fazerPara uma aderência adequada, primeiramente deve-se fazer uma boa preparação da base e em seguida executar ouma boa preparação da base e em seguida executar o chapiscochapisco

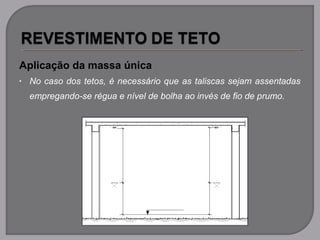

- 65. Aplicação da massaúnica • No caso dos tetos, é necessário que as taliscas sejam assentadas empregando-se régua e nível de bolha ao invés de fio de prumo.

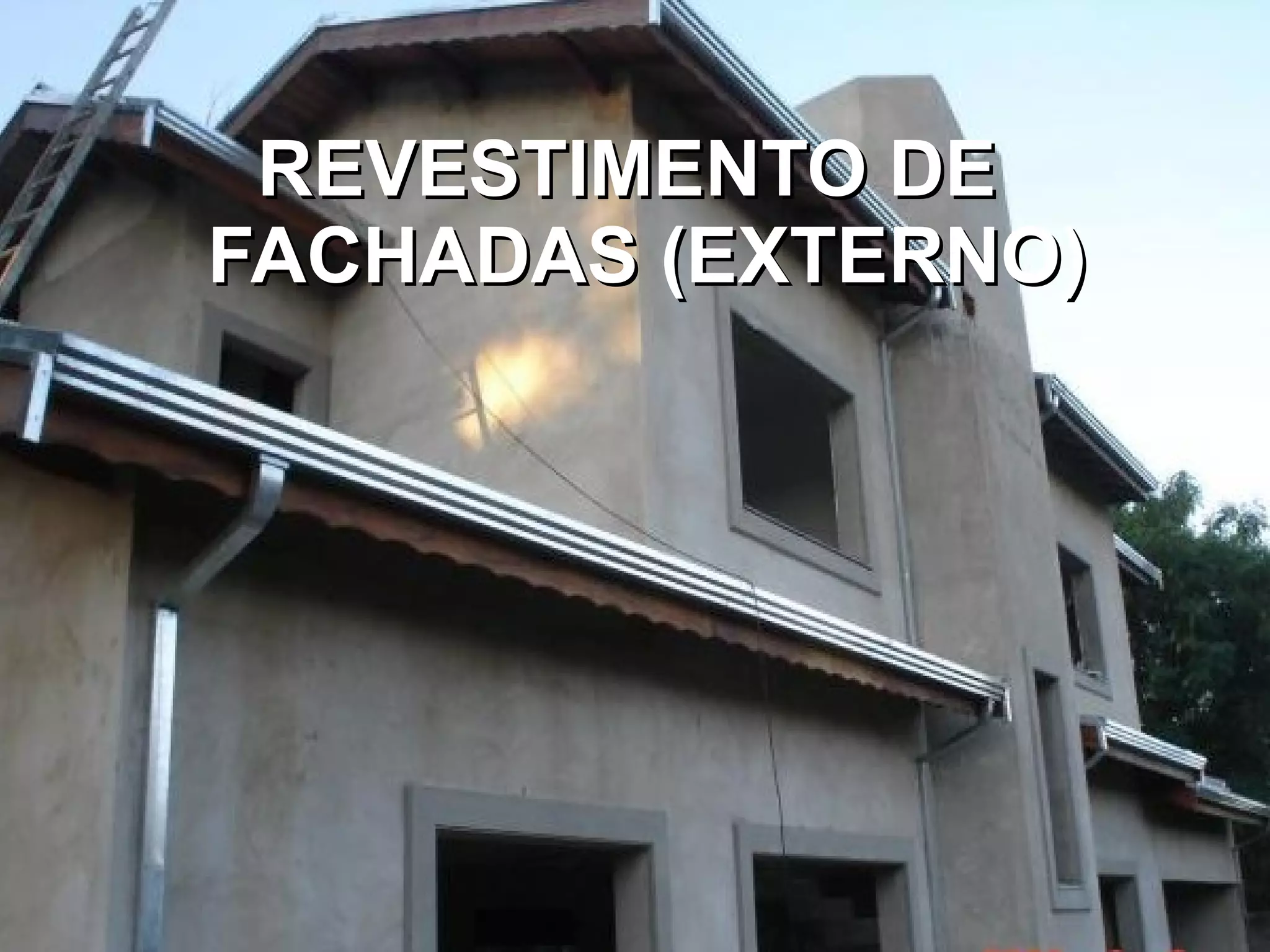

- 66. REVESTIMENTO DEREVESTIMENTO DE FACHADAS(EXTERNO)FACHADAS (EXTERNO)

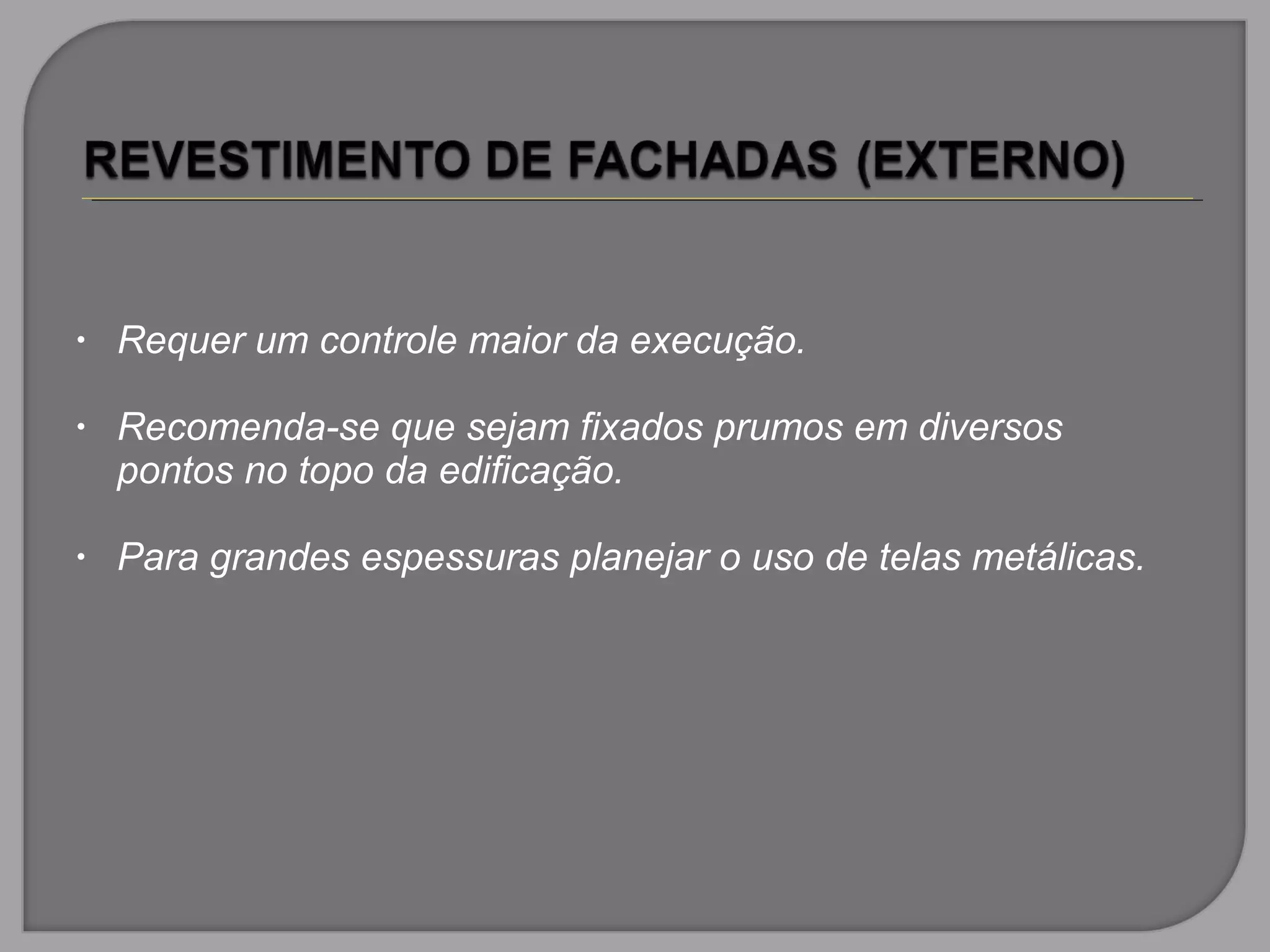

- 67. • Requer umcontrole maior da execução. • Recomenda-se que sejam fixados prumos em diversos pontos no topo da edificação. • Para grandes espessuras planejar o uso de telas metálicas.
- 68. • Devem serprevistas juntas de assentamento e de dilatação.

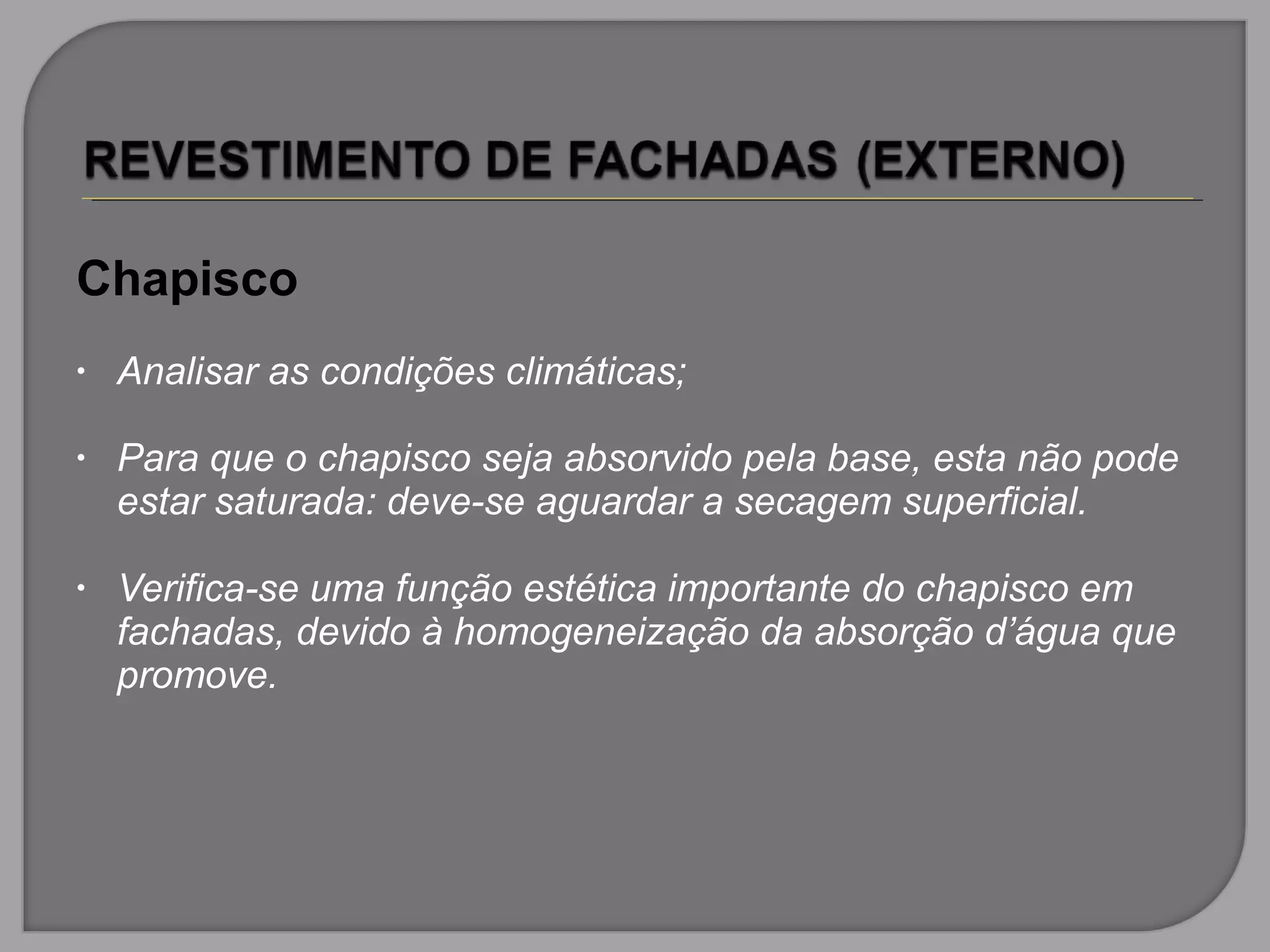

- 69. Chapisco • Analisar ascondições climáticas; • Para que o chapisco seja absorvido pela base, esta não pode estar saturada: deve-se aguardar a secagem superficial. • Verifica-se uma função estética importante do chapisco em fachadas, devido à homogeneização da absorção d’água que promove.

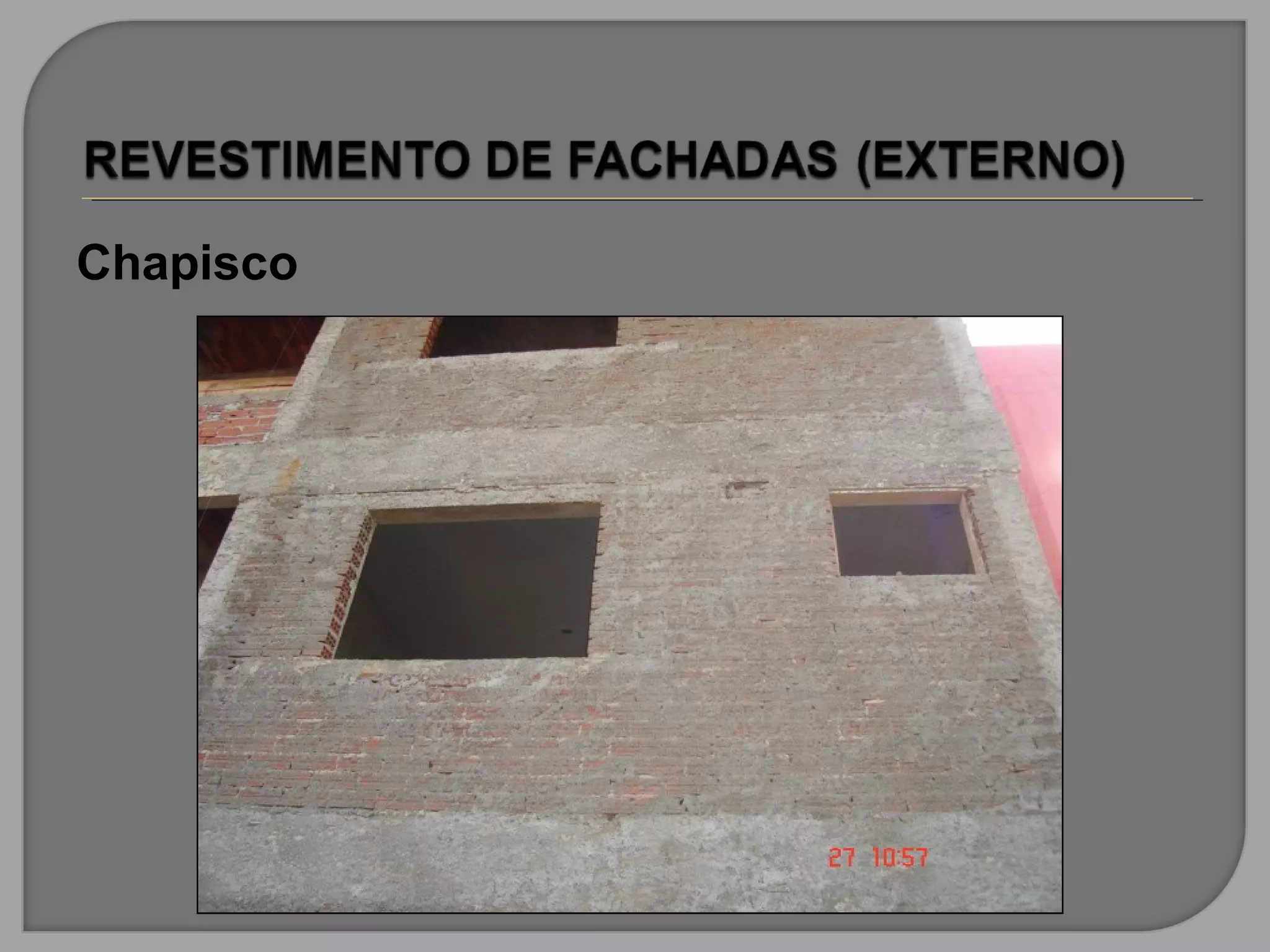

- 70.

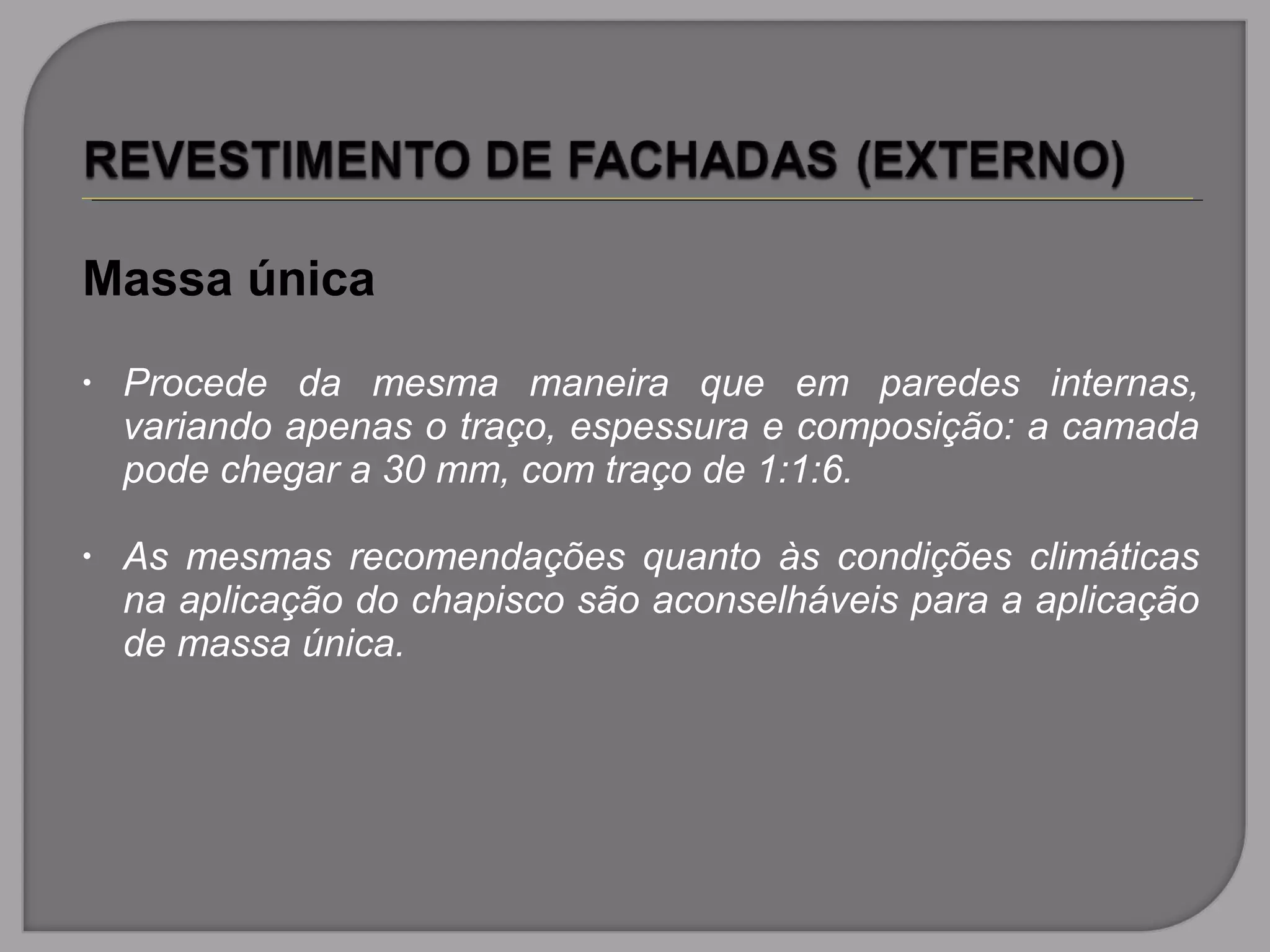

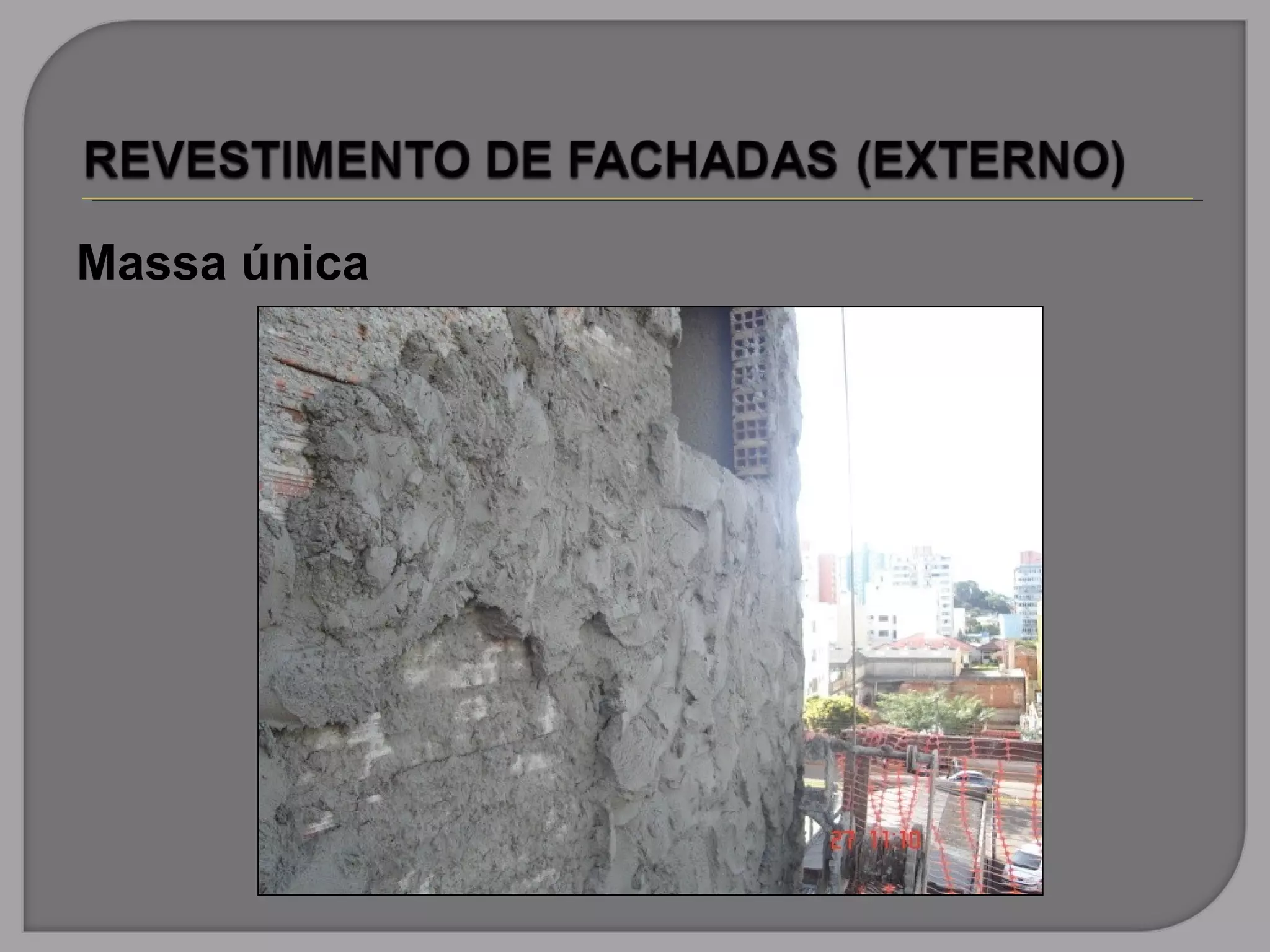

- 71. Massa única • Procededa mesma maneira que em paredes internas, variando apenas o traço, espessura e composição: a camada pode chegar a 30 mm, com traço de 1:1:6. • As mesmas recomendações quanto às condições climáticas na aplicação do chapisco são aconselháveis para a aplicação de massa única.
- 72.

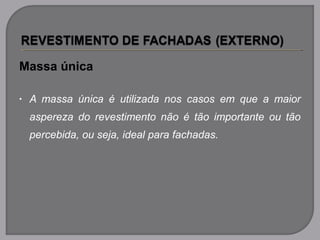

- 73. Massa única • Amassa única é utilizada nos casos em que a maior aspereza do revestimento não é tão importante ou tão percebida, ou seja, ideal para fachadas.

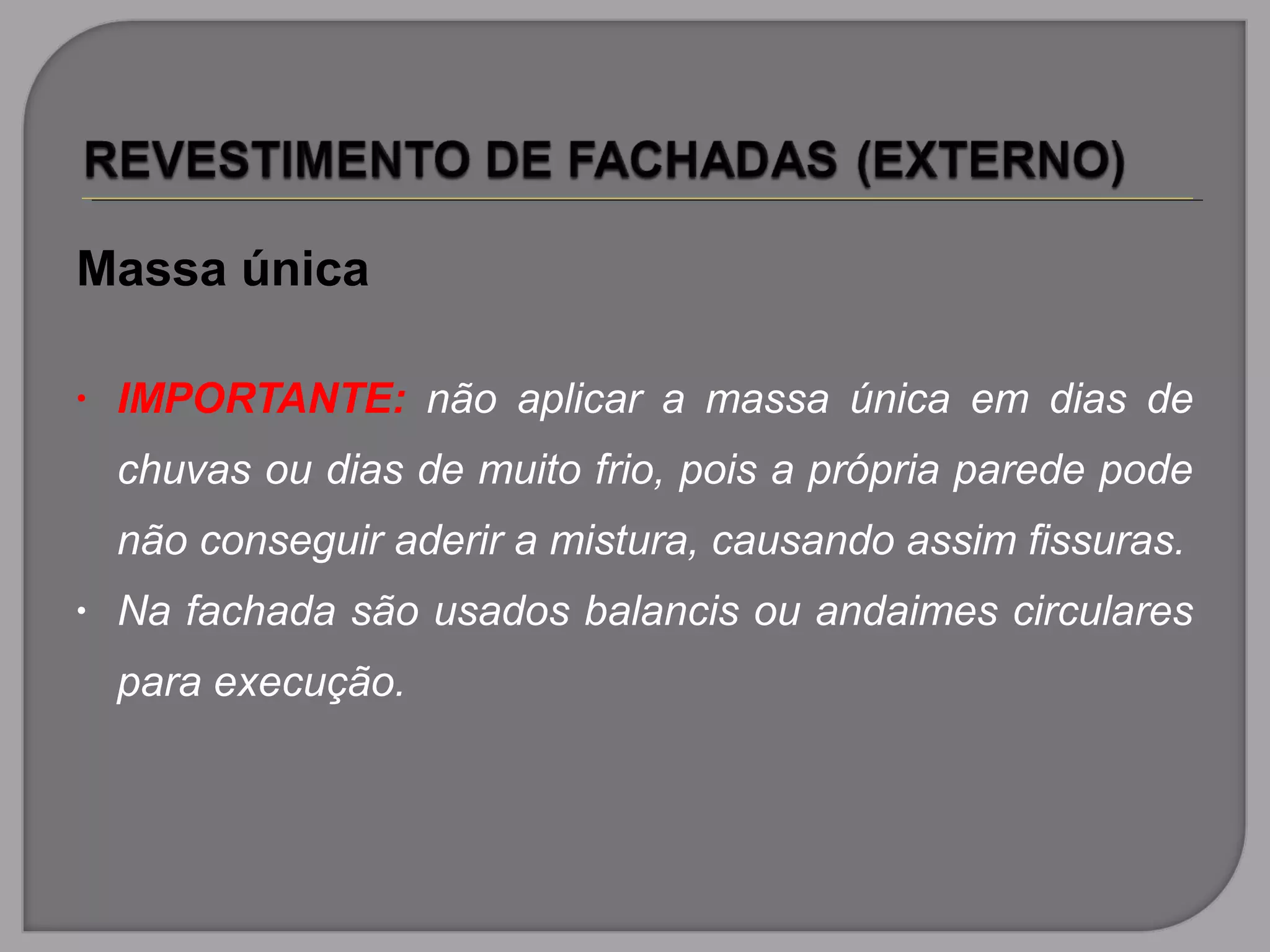

- 74. Massa única • IMPORTANTE:não aplicar a massa única em dias de chuvas ou dias de muito frio, pois a própria parede pode não conseguir aderir a mistura, causando assim fissuras. • Na fachada são usados balancis ou andaimes circulares para execução.
- 75.

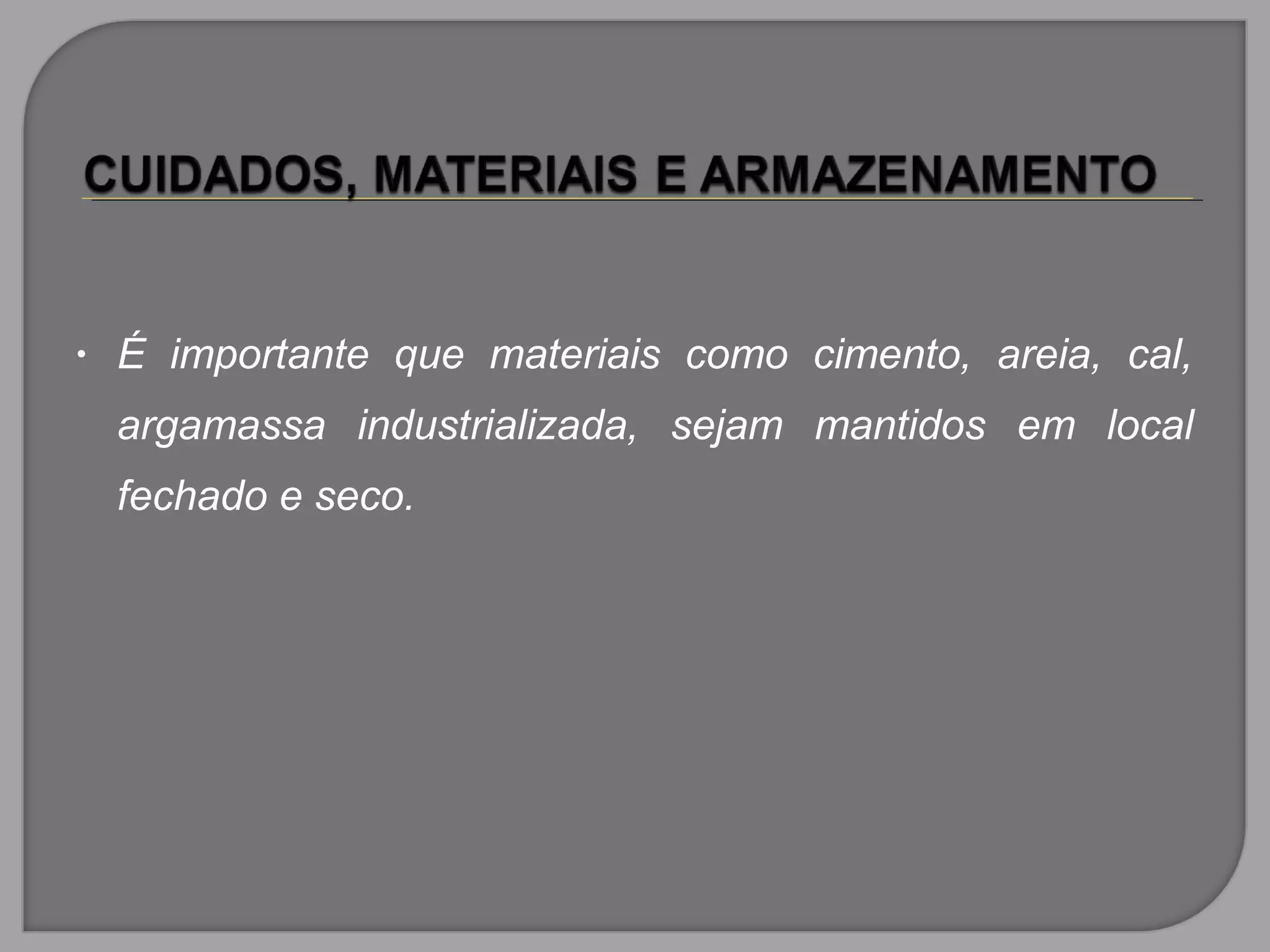

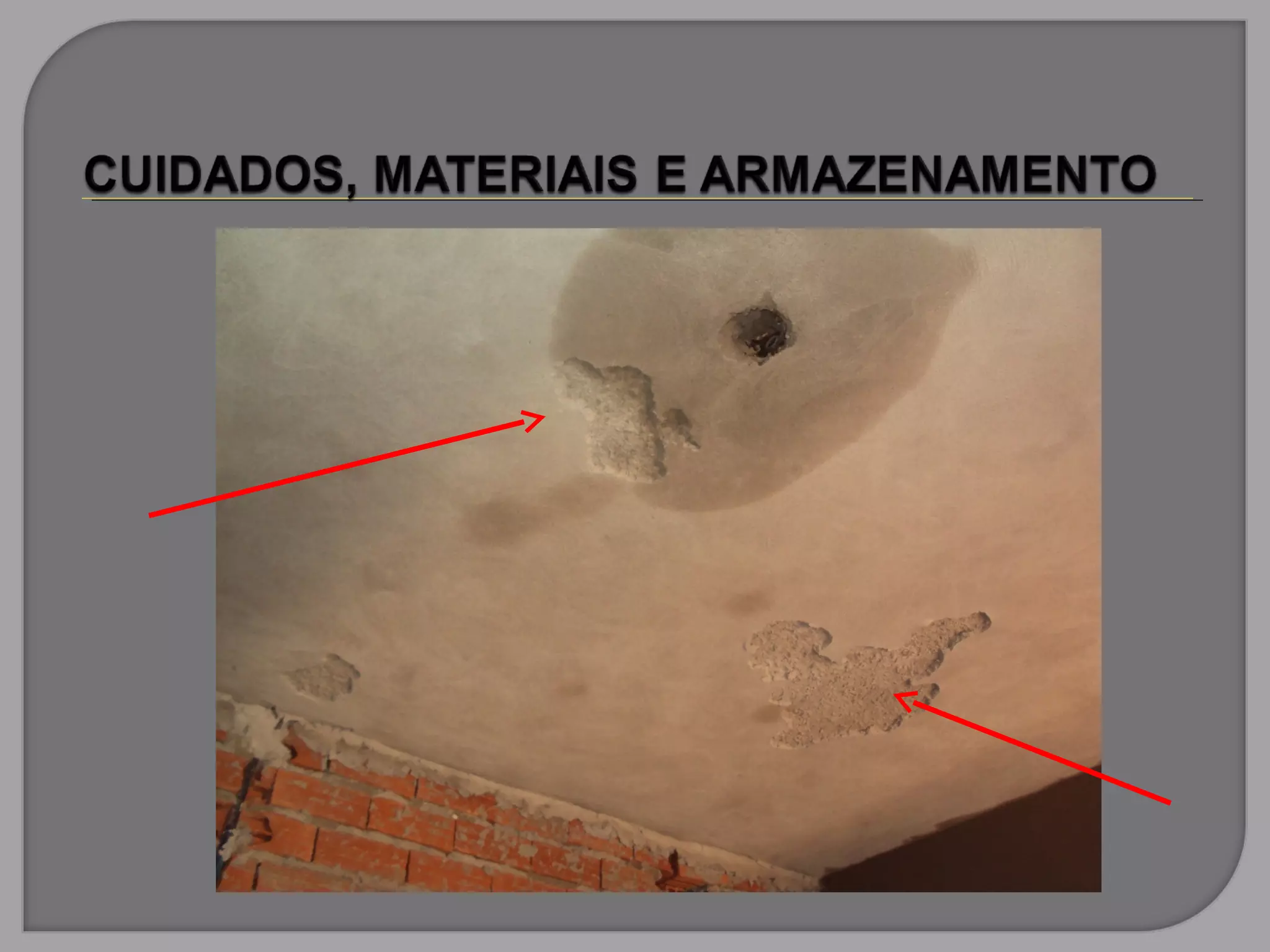

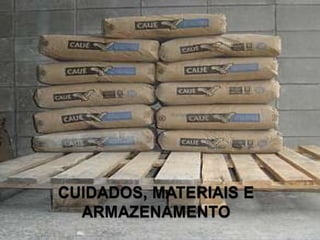

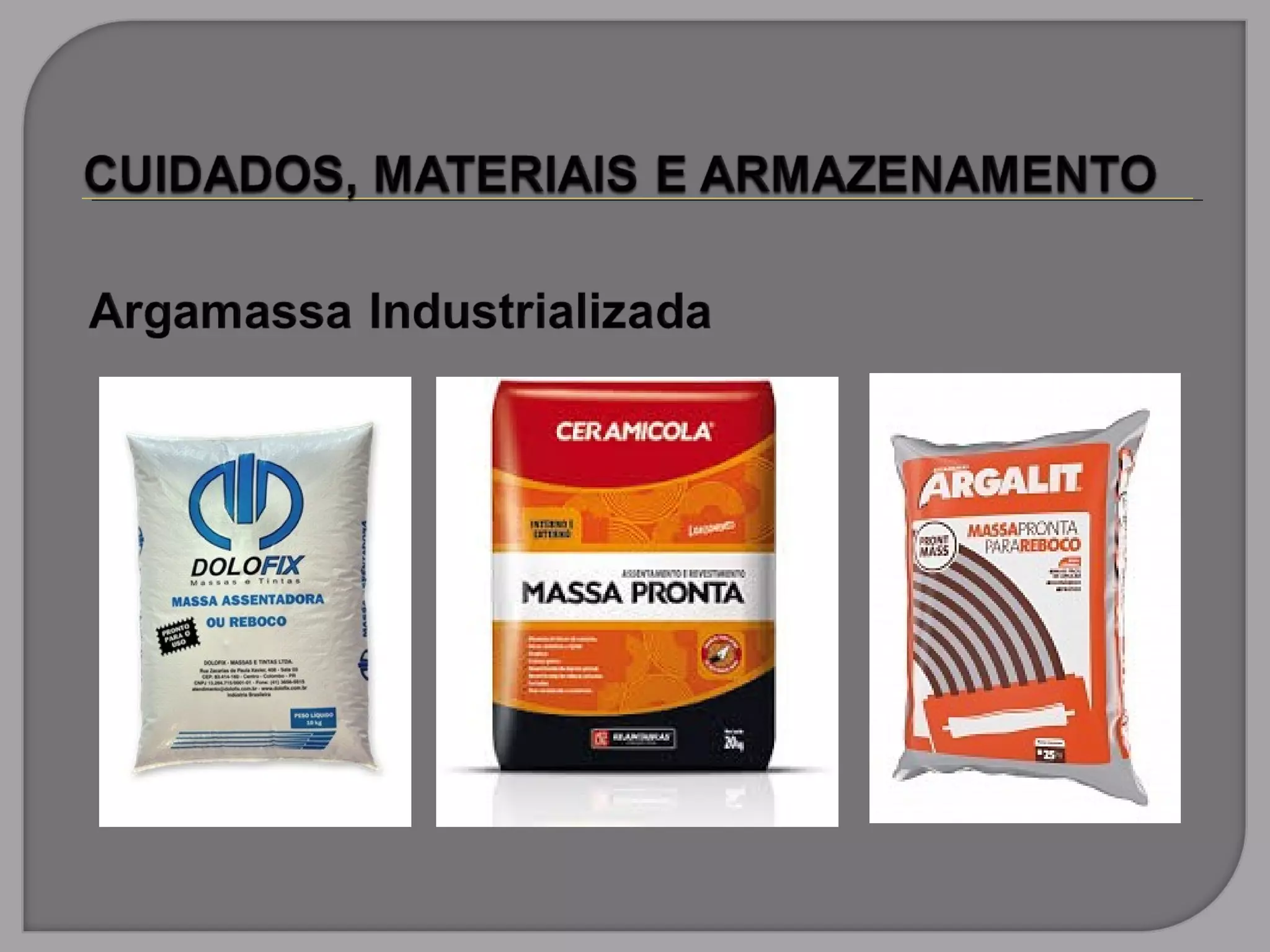

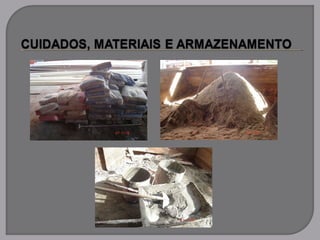

- 77. • É importanteque materiais como cimento, areia, cal, argamassa industrializada, sejam mantidos em local fechado e seco.

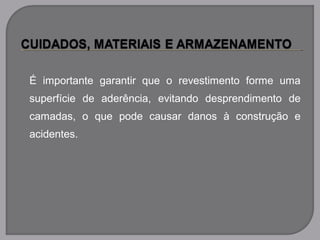

- 79. É importante garantirque o revestimento forme uma superfície de aderência, evitando desprendimento de camadas, o que pode causar danos à construção e acidentes.
