AULA 3: O Sol - Carta Solar
Conforto Ambiental
Conforto Higrotérmico
Profa. Juliana Andrade

Conforto Ambiental
TRAGETÓRIA APARENTE DO SOL

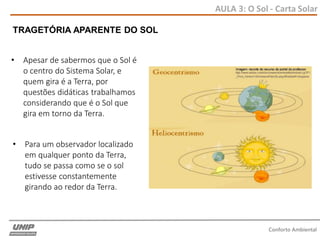

• Apesar de sabermos que o Sol é
o centro do Sistema Solar, e
quem gira é a Terra, por
questões didáticas trabalhamos
considerando que é o Sol que
gira em torno da Terra.
• Para um observador localizado
em qualquer ponto da Terra,
tudo se passa como se o sol
estivesse constantemente
girando ao redor da Terra.

Conforto Ambiental
• A trajetória do Sol é representada por uma série sucessiva de
circunferências na esfera celeste, paralelas ao Equador, com inclinações
sobre o plano do horizonte que variam de acordo com a latitude do
observador

Conforto Ambiental

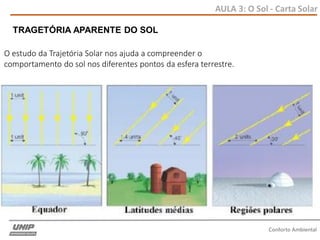

O estudo da Trajetória Solar nos ajuda a compreender o
comportamento do sol nos diferentes pontos da esfera terrestre.

Conforto Ambiental

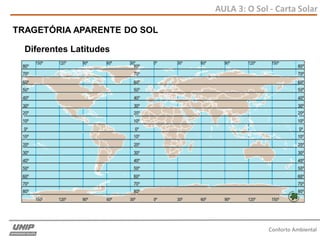

Diferentes Latitudes

Conforto Ambiental

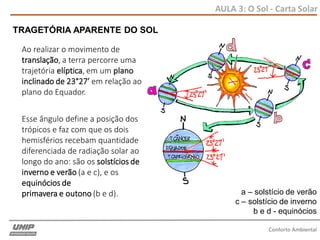

Ao realizar o movimento de
translação, a terra percorre uma
trajetória elíptica, em um plano
inclinado de 23°27’ em relação ao
plano do Equador.
Esse ângulo define a posição dos
trópicos e faz com que os dois
hemisférios recebam quantidade
diferenciada de radiação solar ao
longo do ano: são os solstícios de
inverno e verão (a e c), e os
equinócios de
primavera e outono (b e d). a – solstício de verão
c – solstício de inverno
b e d - equinócios

Conforto Ambiental

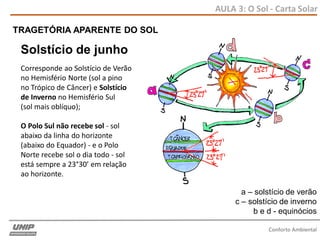

Corresponde ao Solstício de Verão
no Hemisfério Norte (sol a pino
no Trópico de Câncer) e Solstício
de Inverno no Hemisfério Sul
(sol mais oblíquo);
O Polo Sul não recebe sol - sol
abaixo da linha do horizonte
(abaixo do Equador) - e o Polo
Norte recebe sol o dia todo - sol
está sempre a 23°30’ em relação
ao horizonte.
Solstício de junho
a – solstício de verão
b e d - equinócios

Conforto Ambiental

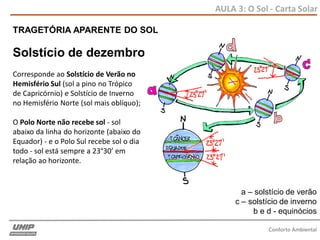

Corresponde ao Solstício de Verão no
Hemisfério Sul (sol a pino no Trópico
de Capricórnio) e Solstício de Inverno
no Hemisfério Norte (sol mais oblíquo);
O Polo Norte não recebe sol - sol
abaixo da linha do horizonte (abaixo do
Equador) - e o Polo Sul recebe sol o dia
todo - sol está sempre a 23°30’ em
relação ao horizonte.
Solstício de dezembro
b e d - equinócios

Conforto Ambiental
Em 21 de março e 24 de setembro, o
Sol passa 12 horas acima do horizonte
e 12 horas abaixo – o dia é igual à
noite;
A situação é semelhante em todo o
planeta, mudando a inclinação devido
à latitude de cada lugar;
Equinócios
b e d - equinócios

Conforto Ambiental

Conforto Ambiental
a – ?
b – ?
c – ?
d – ?
Me digam:

Conforto Ambiental

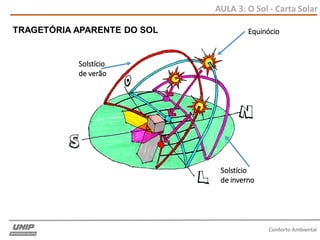

Solstício
de verão
Solstício
de inverno
EquinócioTRAGETÓRIA APARENTE DO SOL

Conforto Ambiental

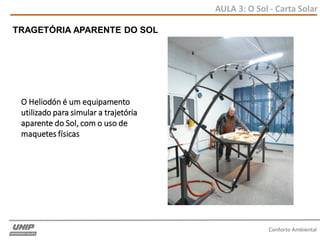

O Heliodón é um equipamento
utilizado para simular a trajetória
aparente do Sol, com o uso de
maquetes físicas

Conforto Ambiental

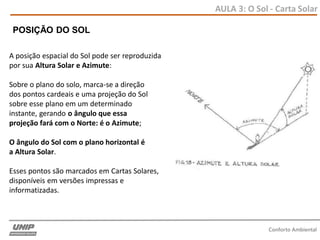

A posição espacial do Sol pode ser reproduzida
por sua Altura Solar e Azimute:
Sobre o plano do solo, marca-se a direção
dos pontos cardeais e uma projeção do Sol
sobre esse plano em um determinado
instante, gerando o ângulo que essa
projeção fará com o Norte: é o Azimute;
O ângulo do Sol com o plano horizontal é
a Altura Solar.
Esses pontos são marcados em Cartas Solares,
disponíveis em versões impressas e
informatizadas.
POSIÇÃO DO SOL

Conforto Ambiental
A CARTA SOLAR

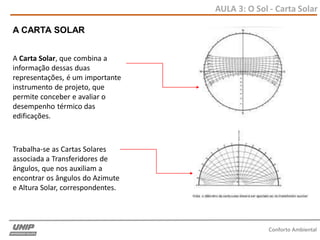

A Carta Solar, que combina a
informação dessas duas
representações, é um importante
instrumento de projeto, que
permite conceber e avaliar o
desempenho térmico das
edificações.
Trabalha-se as Cartas Solares
associada a Transferidores de
ângulos, que nos auxiliam a
encontrar os ângulos do Azimute
e Altura Solar, correspondentes.

Conforto Ambiental

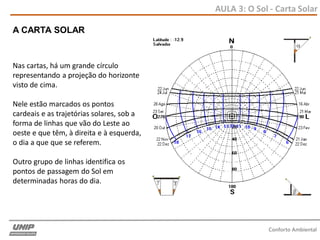

Nas cartas, há um grande círculo
representando a projeção do horizonte
visto de cima.
Nele estão marcados os pontos
cardeais e as trajetórias solares, sob a
forma de linhas que vão do Leste ao
oeste e que têm, à direita e à esquerda,
o dia a que que se referem.
Outro grupo de linhas identifica os
pontos de passagem do Sol em
determinadas horas do dia.
A CARTA SOLAR

Conforto Ambiental
O valor do ângulo formado pela
reta com o Norte (0 a 360
graus) dará o valor do Azimute
Solar naquele momento.
Na parte inferior do eixo Norte-
Sul estão as marcações da
Altura Solar, de 0 a 90 graus.
A CARTA SOLAR

Conforto Ambiental

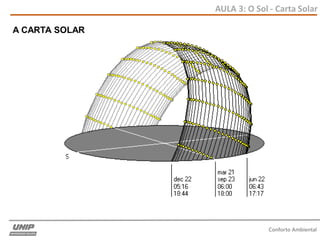

A CARTA SOLAR

Conforto Ambiental

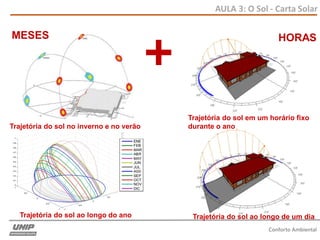

Trajetória do sol ao longo do ano
Trajetória do sol no inverno e no verão
Trajetória do sol em um horário fixo
durante o ano
Trajetória do sol ao longo de um dia
MESES HORAS

Conforto Ambiental

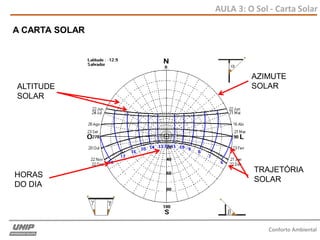

AZIMUTE
SOLAR
TRAJETÓRIA
SOLAR
HORAS
DO DIA
ALTITUDE
SOLAR
A CARTA SOLAR

Conforto Ambiental
No exemplo ao lado, se quisermos
identificar a posição do sol no
inverno (linha contínua preta) e às
11h30 da manhã (linha contínua
azul), podemos identificar utilizando:
Linhas pontilhadas retas: ângulo
em relação ao norte - Azimute.
Neste caso é 10 graus.
Linhas pontilhadas circulares: ângulo
em relação à Zênite ou ao plano do
chão (complementares) - Altura
solar. Neste caso é 40 graus com a
Normal.
A CARTA SOLAR
