Aula 06 linhas e cortes como orientação .pptx
- 1.

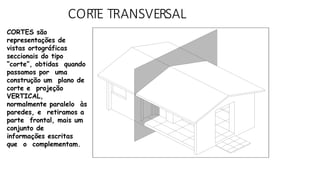

- 2. CORTE TRANSVERSAL CORTES são representaçõesde vistas ortográficas seccionais do tipo “corte”, obtidas quando passamos por uma construção um plano de corte e projeção VERTICAL, normalmente paralelo às paredes, e retiramos a parte frontal, mais um conjunto de informações escritas que o complementam.
- 3. CORTE LONGITUDINAL Os CORTESsão elaborados para o esclarecimento de detalhes internos de elementos que se desenvolvem em altura, e que, por conseqüência, não são devidamente esclarecidos em planta baixa. Normalmente se faz no mínimo dois cortes, um transversal e outro longitudinal ao objeto cortado, para melhor entendimento

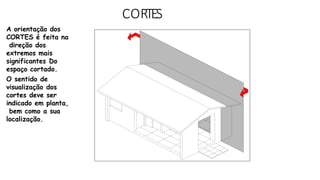

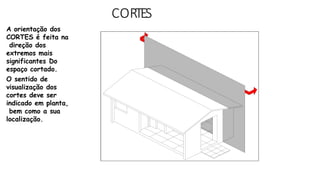

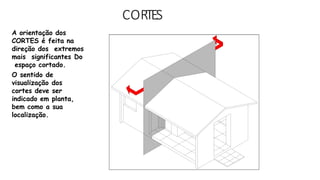

- 4. CORTES A orientação dos CORTESé feita na direção dos extremos mais significantes Do espaço cortado. O sentido de visualização dos cortes deve ser indicado em planta, bem como a sua localização.
- 5. CORTES A orientação dos CORTESé feita na direção dos extremos mais significantes Do espaço cortado. O sentido de visualização dos cortes deve ser indicado em planta, bem como a sua localização.
- 6. CORTES A orientação dos CORTESé feita na direção dos extremos mais significantes Do espaço cortado. O sentido de visualização dos cortes deve ser indicado em planta, bem como a sua localização.
- 7. CORTES A orientação dos CORTESé feita na direção dos extremos mais significantes Do espaço cortado. O sentido de visualização dos cortes deve ser indicado em planta, bem como a sua localização.

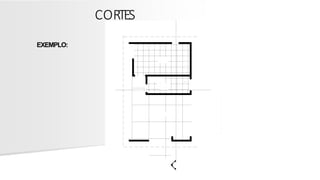

- 8.

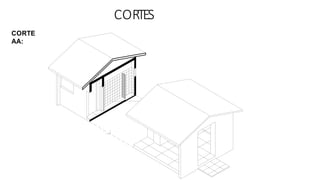

- 9.
- 10.

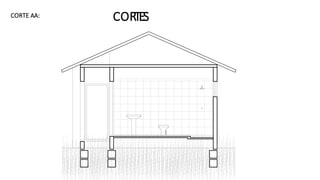

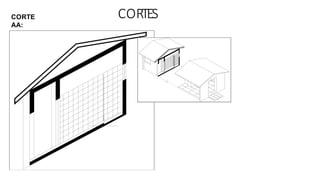

- 11.
- 12.
- 13.

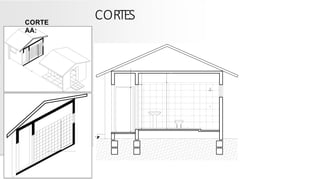

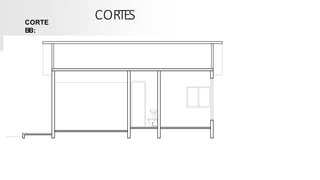

- 14.
- 15.

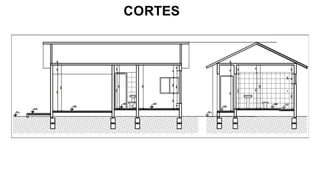

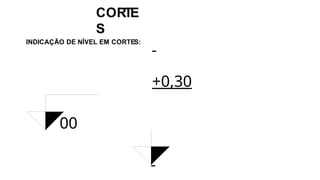

- 16. +0,30 00 CORTE S INDICAÇÃO DE NÍVELEM CORTES:
- 17.

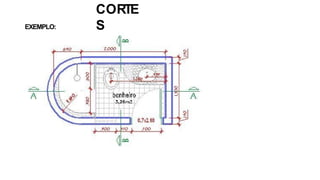

- 18.

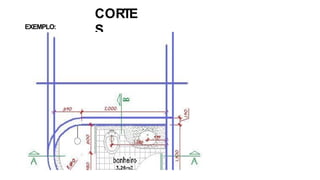

- 19.

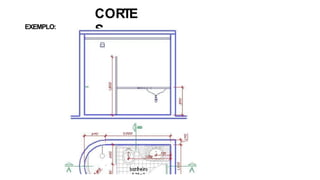

- 20.

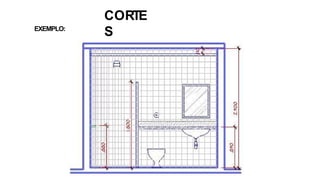

- 21.

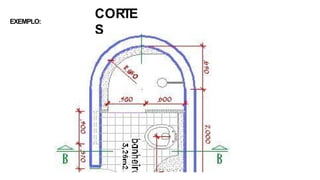

- 22.

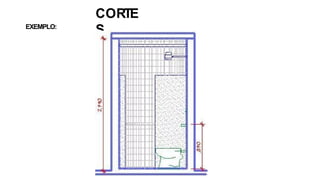

- 23.

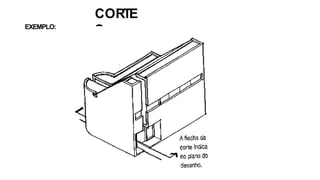

- 24.

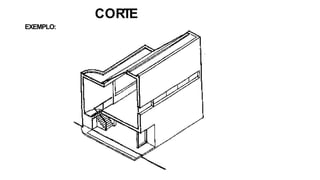

- 25.
- 26.

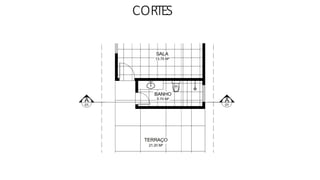

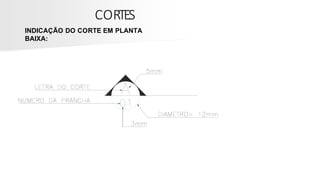

- 27. CORTES INDICAÇÃO DO CORTEEM PLANTA BAIXA:

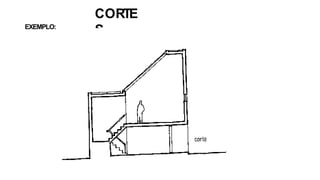

- 28.

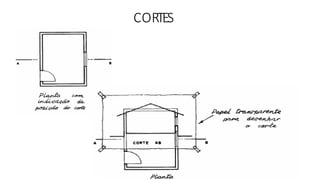

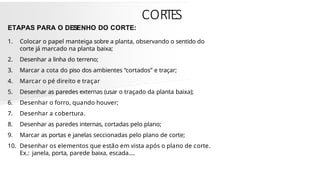

- 29. CORTES ETAPAS PARA ODESENHO DO CORTE: 1. Colocar o papel manteiga sobre a planta, observando o sentido do corte já marcado na planta baixa; 2. Desenhar a linha do terreno; 3. Marcar a cota do piso dos ambientes “cortados” e traçar; 4. Marcar o pé direito e traçar 5. Desenhar as paredes externas (usar o traçado da planta baixa); 6. Desenhar o forro, quando houver; 7. Desenhar a cobertura. 8. Desenhar as paredes internas, cortadas pelo plano; 9. Marcar as portas e janelas seccionadas pelo plano de corte; 10. Desenhar os elementos que estão em vista após o plano de corte. Ex.: janela, porta, parede baixa, escada....

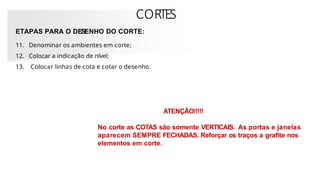

- 30. CORTES ETAPAS PARA ODESENHO DO CORTE: 11. Denominar os ambientes em corte; 12. Colocar a indicação de nível; 13. Colocar linhas de cota e cotar o desenho. ATENÇÃO!!!!! No corte as COTAS são somente VERTICAIS. As portas e janelas aparecem SEMPRE FECHADAS. Reforçar os traços a grafite nos elementos em corte.
- 31.

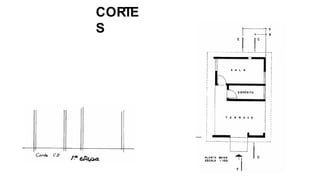

- 32.

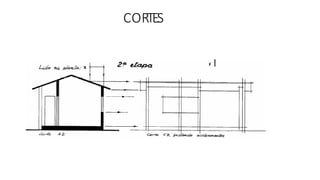

- 33.

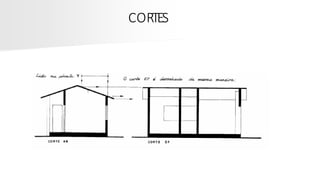

- 34.
- 35.

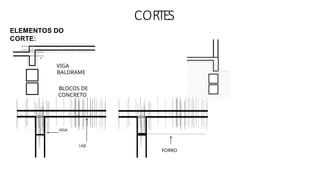

- 36.

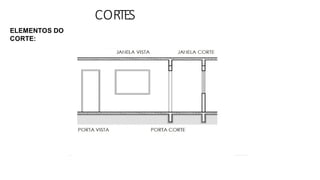

- 37.

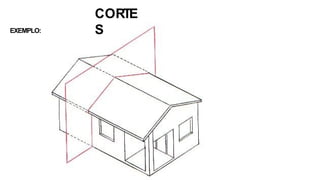

- 38.

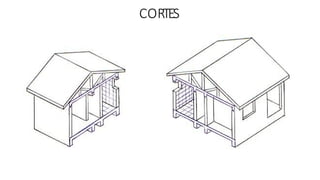

- 39.

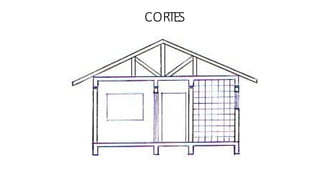

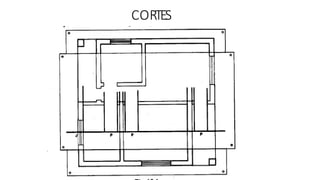

- 40.

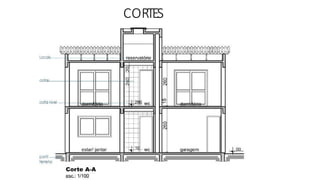

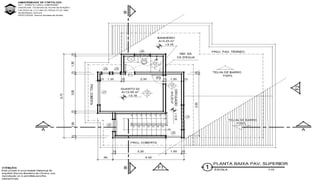

- 41.
