2.  1. Desenhar cortes transversal e longitudinal.
 2. Criar layers e hachuras para os cortes.
 3. Utilizar os comandos Ray e Construction Line.
 4. Utilizar o comando Rectangular Array.
 5. Desenhar as fachadas.
OBJETIVOS:

3. 


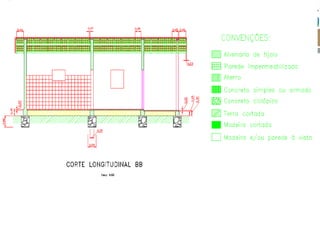

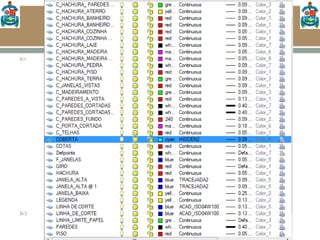

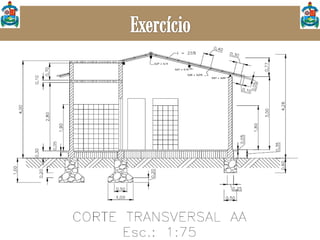

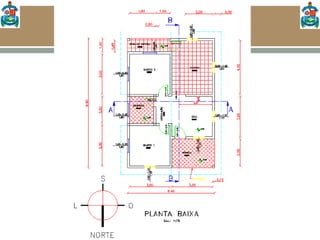

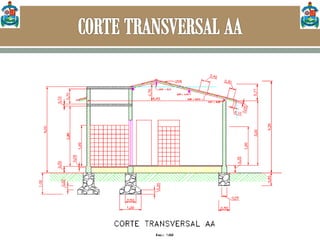

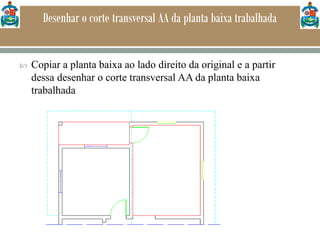

4.  Desenhar o corte transversal AA da planta baixa trabalhada

8. Desenhar o corte transversal AA da planta baixa trabalhada
 Copiar a planta baixa ao lado direito da original e a partir
dessa desenhar o corte transversal AA da planta baixa
trabalhada

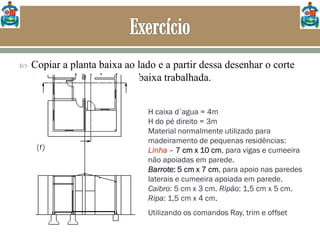

9.  Copiar a planta baixa ao lado e a partir dessa desenhar o corte
transversal AA da planta baixa trabalhada.

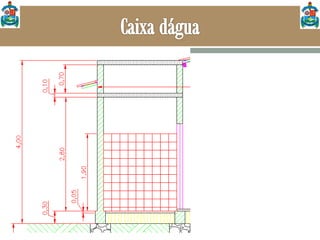

H caixa d´agua = 4m
H do pé direito = 3m
Material normalmente utilizado para
madeiramento de pequenas residências:
Linha – 7 cm x 10 cm, para vigas e cumeeira
não apoiadas em parede.
Barrote: 5 cm x 7 cm, para apoio nas paredes
laterais e cumeeira apoiada em parede.
Caibro: 5 cm x 3 cm. Ripão: 1,5 cm x 5 cm.
Ripa: 1,5 cm x 4 cm.
Utilizando os comandos Ray, trim e offset

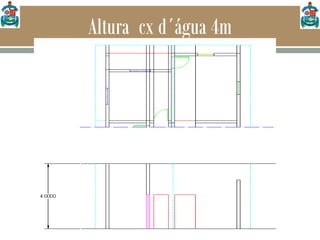

10. Altura cx d´água 4m

11. Telhado (Telha colonial i=25%)
 Considerar inicialmente a parte direita do telhado, Pé direito = 3 m.. A
declividade exatamente igual a 25%, para que ela seja tomada como
referência na obtenção das demais linhas que constituirão o
madeiramento. H = V*i

12. Devlividade telhado

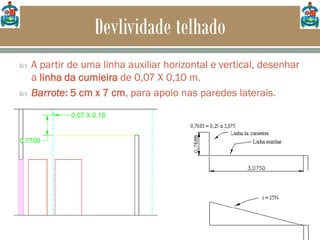

 A partir de uma linha auxiliar horizontal e vertical, desenhar
a linha da cumieira de 0,07 X 0,10 m.
 Barrote: 5 cm x 7 cm, para apoio nas paredes laterais.

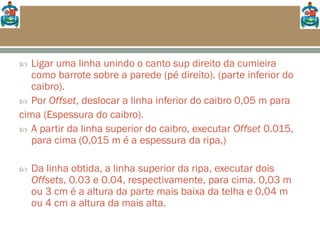

13.  Ligar uma linha unindo o canto sup direito da cumieira
como barrote sobre a parede (pé direito). (parte inferior do
caibro).
 Por Offset, deslocar a linha inferior do caibro 0,05 m para
cima (Espessura do caibro).
 A partir da linha superior do caibro, executar Offset 0.015,
para cima (0,015 m é a espessura da ripa,)
 Da linha obtida, a linha superior da ripa, executar dois
Offsets, 0.03 e 0.04, respectivamente, para cima. 0,03 m
ou 3 cm é a altura da parte mais baixa da telha e 0,04 m
ou 4 cm a altura da mais alta.

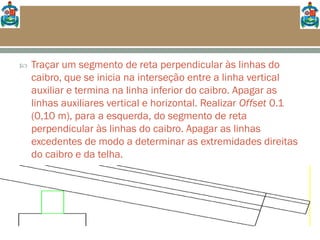

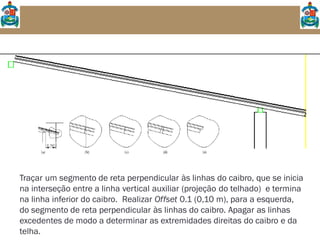

14. Traçar um segmento de reta perpendicular às linhas do caibro, que se inicia
na interseção entre a linha vertical auxiliar (projeção do telhado) e termina
na linha inferior do caibro. Realizar Offset 0.1 (0,10 m), para a esquerda,
do segmento de reta perpendicular às linhas do caibro. Apagar as linhas
excedentes de modo a determinar as extremidades direitas do caibro e da
telha.

15.  Traçar um segmento de reta perpendicular às linhas do
caibro, que se inicia na interseção entre a linha vertical
auxiliar e termina na linha inferior do caibro. Apagar as
linhas auxiliares vertical e horizontal. Realizar Offset 0.1
(0,10 m), para a esquerda, do segmento de reta
perpendicular às linhas do caibro. Apagar as linhas
excedentes de modo a determinar as extremidades direitas
do caibro e da telha.

16.  Realizar Offset 0.45 e 0.50, respectivamente, para a
esquerda, da linha que determina a extremidade direita da
telha do beiral.

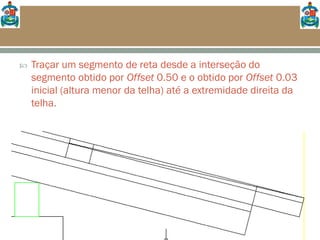

17.  Traçar um segmento de reta desde a interseção do
segmento obtido por Offset 0.50 e o obtido por Offset 0.03
inicial (altura menor da telha) até a extremidade direita da
telha.

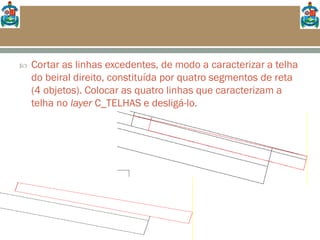

18.  Cortar as linhas excedentes, de modo a caracterizar a telha
do beiral direito, constituída por quatro segmentos de reta
(4 objetos). Colocar as quatro linhas que caracterizam a
telha no layer C_TELHAS e desligá-lo.

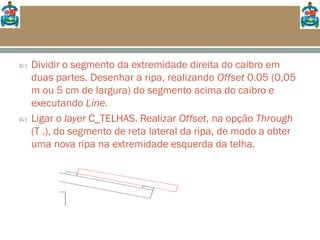

19.  Dividir o segmento da extremidade direita do caibro em
duas partes. Desenhar a ripa, realizando Offset 0.05 (0,05
m ou 5 cm de largura) do segmento acima do caibro e
executando Line.
 Ligar o layer C_TELHAS. Realizar Offset, na opção Through
(T .), do segmento de reta lateral da ripa, de modo a obter
uma nova ripa na extremidade esquerda da telha.

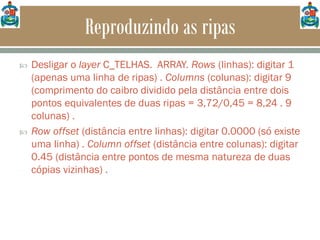

20. Reproduzindo as ripas

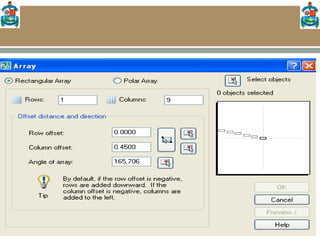

 Desligar o layer C_TELHAS. ARRAY. Rows (linhas): digitar 1
(apenas uma linha de ripas) . Columns (colunas): digitar 9
(comprimento do caibro dividido pela distância entre dois
pontos equivalentes de duas ripas = 3,72/0,45 = 8,24 . 9
colunas) .
 Row offset (distância entre linhas): digitar 0.0000 (só existe
uma linha) . Column offset (distância entre colunas): digitar
0.45 (distância entre pontos de mesma natureza de duas
cópias vizinhas) .

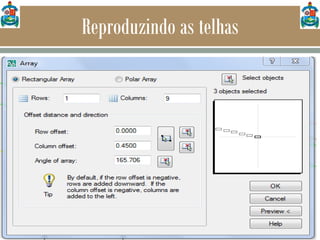

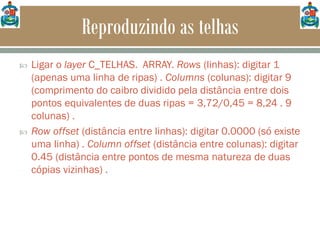

22. Reproduzindo as telhas
 Ligar o layer C_TELHAS. ARRAY. Rows (linhas): digitar 1
(apenas uma linha de ripas) . Columns (colunas): digitar 9
(comprimento do caibro dividido pela distância entre dois
pontos equivalentes de duas ripas = 3,72/0,45 = 8,24 . 9
colunas) .
 Row offset (distância entre linhas): digitar 0.0000 (só existe
uma linha) . Column offset (distância entre colunas): digitar
0.45 (distância entre pontos de mesma natureza de duas
cópias vizinhas) .

23. Reproduzindo as telhas

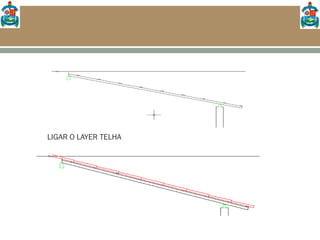

24. LIGAR O LAYER TELHA

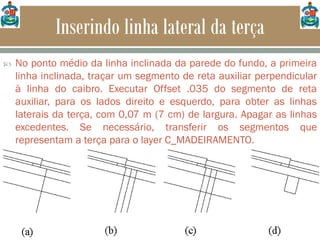

25. Inserindo linha lateral da terça
 No ponto médio da linha inclinada da parede do fundo, a primeira
linha inclinada, traçar um segmento de reta auxiliar perpendicular
à linha do caibro. Executar Offset .035 do segmento de reta
auxiliar, para os lados direito e esquerdo, para obter as linhas
laterais da terça, com 0,07 m (7 cm) de largura. Apagar as linhas
excedentes. Se necessário, transferir os segmentos que
representam a terça para o layer C_MADEIRAMENTO.

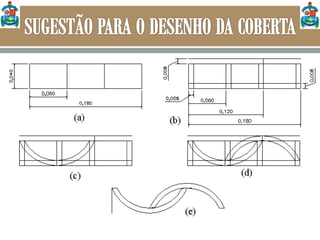

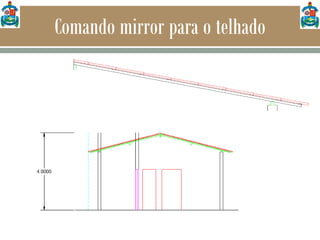

26. Comando mirror para o telhado

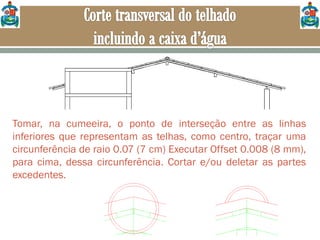

27. Tomar, na cumeeira, o ponto de interseção entre as linhas
inferiores que representam as telhas, como centro, traçar uma
circunferência de raio 0.07 (7 cm) Executar Offset 0.008 (8 mm),
para cima, dessa circunferência. Cortar e/ou deletar as partes
excedentes.

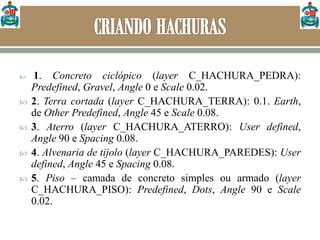

30.  1. Concreto ciclópico (layer C_HACHURA_PEDRA):
Predefined, Gravel, Angle 0 e Scale 0.02.
 2. Terra cortada (layer C_HACHURA_TERRA): 0.1. Earth,
de Other Predefined, Angle 45 e Scale 0.08.
 3. Aterro (layer C_HACHURA_ATERRO): User defined,
Angle 90 e Spacing 0.08.
 4. Alvenaria de tijolo (layer C_HACHURA_PAREDES): User
defined, Angle 45 e Spacing 0.08.
 5. Piso – camada de concreto simples ou armado (layer
C_HACHURA_PISO): Predefined, Dots, Angle 90 e Scale
0.02.

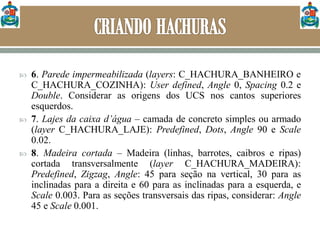

31.  6. Parede impermeabilizada (layers: C_HACHURA_BANHEIRO e
C_HACHURA_COZINHA): User defined, Angle 0, Spacing 0.2 e
Double. Considerar as origens dos UCS nos cantos superiores
esquerdos.
 7. Lajes da caixa d’água – camada de concreto simples ou armado
(layer C_HACHURA_LAJE): Predefined, Dots, Angle 90 e Scale
0.02.
 8. Madeira cortada – Madeira (linhas, barrotes, caibros e ripas)
cortada transversalmente (layer C_HACHURA_MADEIRA):
Predefined, Zigzag, Angle: 45 para seção na vertical, 30 para as
inclinadas para a direita e 60 para as inclinadas para a esquerda, e
Scale 0.003. Para as seções transversais das ripas, considerar: Angle
45 e Scale 0.001.
