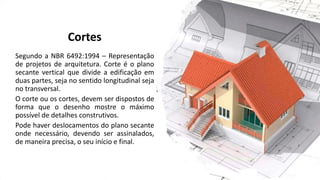

Cortes
Segundo a NBR6492:1994 – Representação
de projetos de arquitetura. Corte é o plano
secante vertical que divide a edificação em
duas partes, seja no sentido longitudinal seja
no transversal.

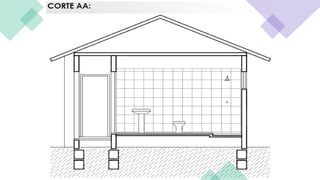

O corte ou os cortes, devem ser dispostos de
forma que o desenho mostre o máximo
possível de detalhes construtivos.
Pode haver deslocamentos do plano secante
onde necessário, devendo ser assinalados,
de maneira precisa, o seu início e final.
3.

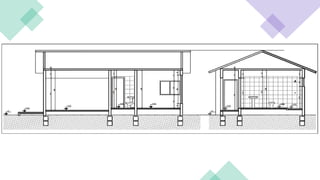

Cortes

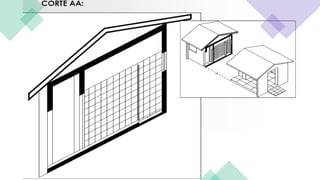

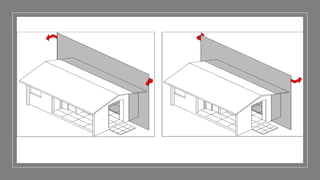

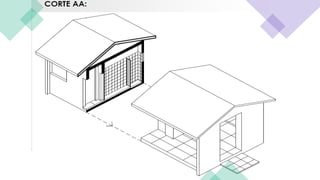

CORTES são representaçõesde vistas
ortográficas seccionais do tipo “corte”,
obtidas quando passamos por uma
construção um plano de corte e projeção
VERTICAL, normalmente paralelo às paredes,
e retiramos a parte frontal, mais um
conjunto de informações escritas que o
complementam.
4.

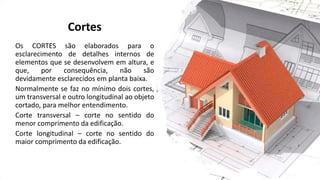

Cortes
Os CORTES sãoelaborados para o
esclarecimento de detalhes internos de
elementos que se desenvolvem em altura, e
que, por consequência, não são
devidamente esclarecidos em planta baixa.
Normalmente se faz no mínimo dois cortes,
um transversal e outro longitudinal ao objeto
cortado, para melhor entendimento.

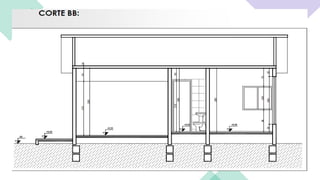

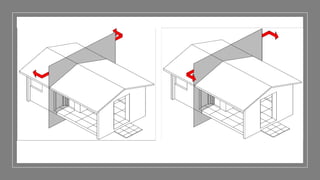

Corte transversal – corte no sentido do
menor comprimento da edificação.

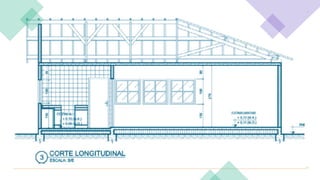

Corte longitudinal – corte no sentido do
maior comprimento da edificação.
5.

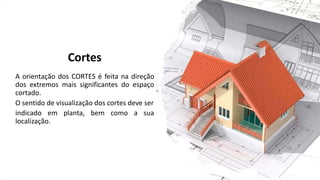

Cortes
A orientação dosCORTES é feita na direção
dos extremos mais significantes do espaço
cortado.
O sentido de visualização dos cortes deve ser
indicado em planta, bem como a sua
localização.

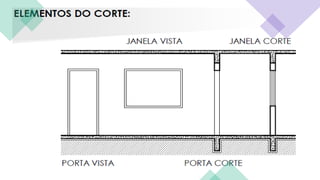

Cortes

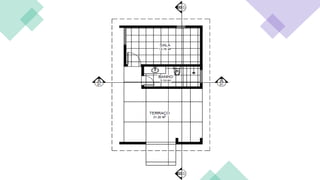

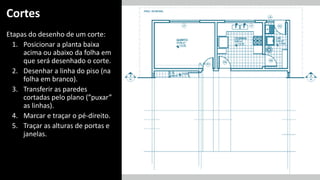

Etapas do desenhode um corte:
1. Posicionar a planta baixa
acima ou abaixo da folha em
que será desenhado o corte.
2. Desenhar a linha do piso (na
folha em branco).
3. Transferir as paredes
cortadas pelo plano (”puxar”
as linhas).
4. Marcar e traçar o pé-direito.
5. Traçar as alturas de portas e
janelas.
19.

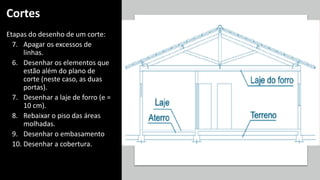

Cortes
Etapas do desenhode um corte:
7. Apagar os excessos de
linhas.
6. Desenhar os elementos que
estão além do plano de
corte (neste caso, as duas
portas).

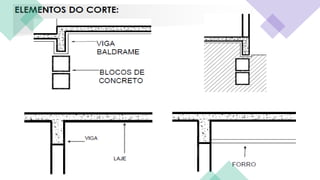

7. Desenhar a laje de forro (e =
10 cm).
8. Rebaixar o piso das áreas
molhadas.
9. Desenhar o embasamento
10. Desenhar a cobertura.
20.

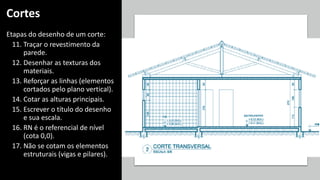

Cortes
Etapas do desenhode um corte:
11. Traçar o revestimento da
parede.
12. Desenhar as texturas dos
materiais.
13. Reforçar as linhas (elementos
cortados pelo plano vertical).
14. Cotar as alturas principais.
15. Escrever o título do desenho
e sua escala.
16. RN é o referencial de nível
(cota 0,0).
17. Não se cotam os elementos
estruturais (vigas e pilares).
22.

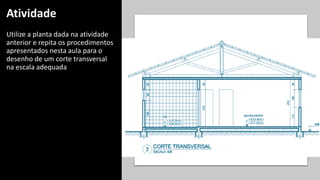

Atividade
Utilize a plantadada na atividade
anterior e repita os procedimentos
apresentados nesta aula para o
desenho de um corte transversal
na escala adequada
23.

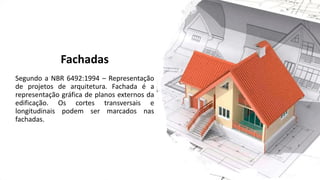

Fachadas
Segundo a NBR6492:1994 – Representação
de projetos de arquitetura. Fachada é a
representação gráfica de planos externos da
edificação. Os cortes transversais e
longitudinais podem ser marcados nas
fachadas.
24.

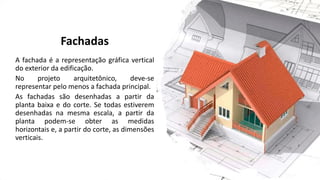

Fachadas
A fachada éa representação gráfica vertical
do exterior da edificação.
No projeto arquitetônico, deve-se
representar pelo menos a fachada principal.
As fachadas são desenhadas a partir da
planta baixa e do corte. Se todas estiverem
desenhadas na mesma escala, a partir da
planta podem-se obter as medidas
horizontais e, a partir do corte, as dimensões
verticais.
25.

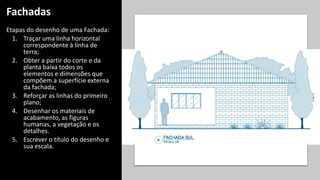

Fachadas

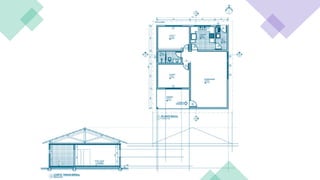

Etapas do desenhode uma Fachada:
1. Traçar uma linha horizontal
correspondente à linha de
terra;
2. Obter a partir do corte e da
planta baixa todos os
elementos e dimensões que
compõem a superfície externa
da fachada;
3. Reforçar as linhas do primeiro
plano;
4. Desenhar os materiais de
acabamento, as figuras
humanas, a vegetação e os
detalhes.
5. Escrever o título do desenho e
sua escala.
27.

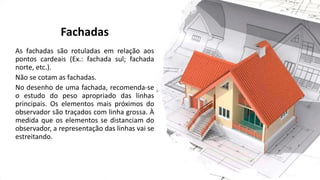

Fachadas
As fachadas sãorotuladas em relação aos
pontos cardeais (Ex.: fachada sul; fachada
norte, etc.).
Não se cotam as fachadas.

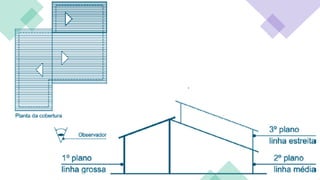

No desenho de uma fachada, recomenda-se
o estudo do peso apropriado das linhas
principais. Os elementos mais próximos do
observador são traçados com linha grossa. À
medida que os elementos se distanciam do
observador, a representação das linhas vai se
estreitando.
29.

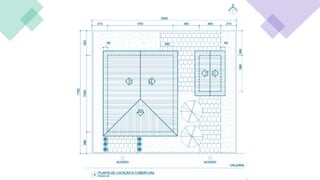

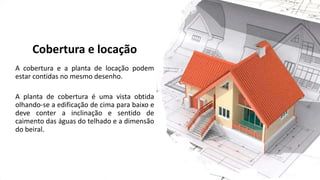

Cobertura e locação
Acobertura e a planta de locação podem
estar contidas no mesmo desenho.
A planta de cobertura é uma vista obtida
olhando-se a edificação de cima para baixo e
deve conter a inclinação e sentido de
caimento das águas do telhado e a dimensão
do beiral.
30.

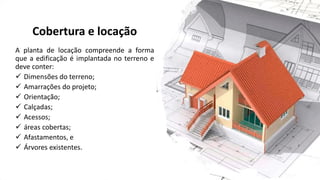

Cobertura e locação
Aplanta de locação compreende a forma
que a edificação é implantada no terreno e
deve conter:
✓ Dimensões do terreno;
✓ Amarrações do projeto;
✓ Orientação;
✓ Calçadas;
✓ Acessos;
✓ áreas cobertas;
✓ Afastamentos, e
✓ Árvores existentes.
32.

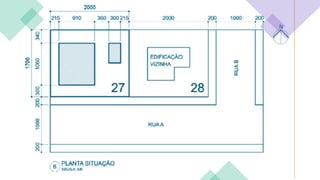

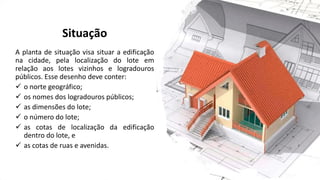

Situação
A planta desituação visa situar a edificação
na cidade, pela localização do lote em
relação aos lotes vizinhos e logradouros
públicos. Esse desenho deve conter:
✓ o norte geográfico;
✓ os nomes dos logradouros públicos;
✓ as dimensões do lote;
✓ o número do lote;
✓ as cotas de localização da edificação
dentro do lote, e
✓ as cotas de ruas e avenidas.
34.

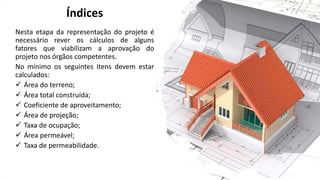

Índices
Nesta etapa darepresentação do projeto é
necessário rever os cálculos de alguns
fatores que viabilizam a aprovação do
projeto nos órgãos competentes.

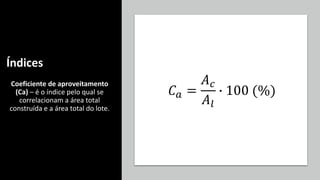

No mínimo os seguintes itens devem estar
calculados:
✓ Área do terreno;
✓ Área total construída;
✓ Coeficiente de aproveitamento;
✓ Área de projeção;
✓ Taxa de ocupação;
✓ Área permeável;
✓ Taxa de permeabilidade.
35.
Índices

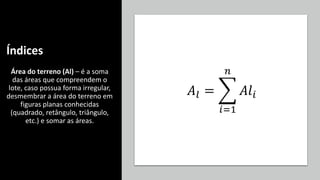

Área do terreno(Al) – é a soma
das áreas que compreendem o
lote, caso possua forma irregular,
desmembrar a área do terreno em
figuras planas conhecidas
(quadrado, retângulo, triângulo,
etc.) e somar as áreas.
𝐴𝑙 =
𝑖=1
𝑛
𝐴𝑙𝑖
36.

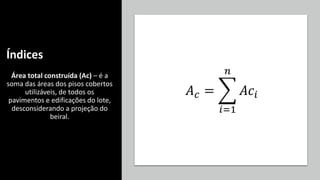

Índices
Área total construída(Ac) – é a
soma das áreas dos pisos cobertos
utilizáveis, de todos os
pavimentos e edificações do lote,
desconsiderando a projeção do
beiral.
𝐴𝑐 =
𝑖=1
𝑛
𝐴𝑐𝑖

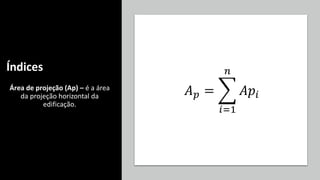

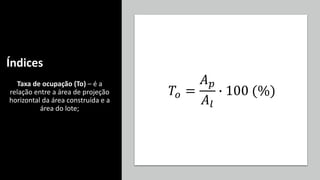

Índices
Taxa de ocupação(To) – é a
relação entre a área de projeção
horizontal da área construída e a
área do lote;
𝑇𝑜 =
𝐴𝑝
𝐴𝑙
∙ 100 (%)
40.

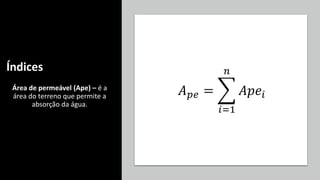

Índices
Área de permeável(Ape) – é a
área do terreno que permite a
absorção da água.
𝐴𝑝𝑒 =
𝑖=1
𝑛
𝐴𝑝𝑒𝑖
41.

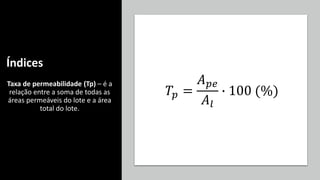

Índices
Taxa de permeabilidade(Tp) – é a
relação entre a soma de todas as
áreas permeáveis do lote e a área
total do lote.
𝑇𝑝 =
𝐴𝑝𝑒
𝐴𝑙
∙ 100 (%)
42.

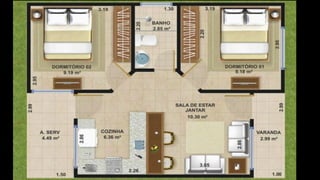

PLANTAS Elaborar aplanta de cobertura, de locação, de
situação, dois cortes e uma fachada. do projeto
em anexo, utilizando-se um dos formatos
definidos anteriormente, bem como a escala
adequada a representação no formato escolhido.
