1. DESENHO DE ARQUITETURA
CORTES

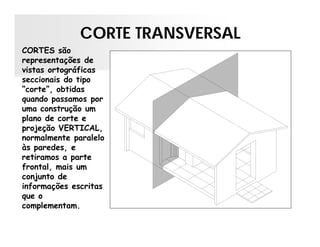

2. CORTE TRANSVERSAL
CORTES são
representações de
vistas ortográficas
seccionais do tipo
“corte”, obtidas
quando passamos por
uma construção um
plano de corte e
projeção VERTICAL,
normalmente paralelo
às paredes, e
retiramos a parte
frontal, mais um
conjunto de
informações escritas
que o
complementam.

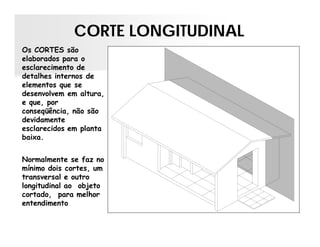

3. CORTE LONGITUDINAL
Os CORTES são
elaborados para o
esclarecimento de
detalhes internos de
elementos que se
desenvolvem em altura,
e que, por
conseqüência, não são
devidamente
esclarecidos em planta
baixa.
Normalmente se faz no
mínimo dois cortes, um
transversal e outro
longitudinal ao objeto
cortado, para melhor
entendimento

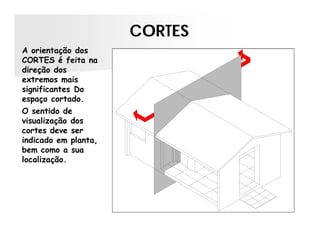

4. CORTES
A orientação dos
CORTES é feita na
direção dos
extremos mais
significantes Do
espaço cortado.
O sentido de
visualização dos
cortes deve ser
indicado em planta,
bem como a sua
localização.

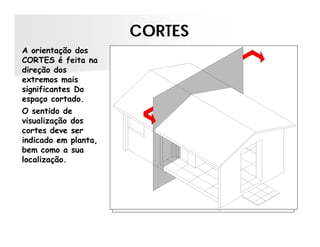

5. CORTES
A orientação dos
CORTES é feita na
direção dos
extremos mais
significantes Do
espaço cortado.
O sentido de
visualização dos
cortes deve ser
indicado em planta,
bem como a sua
localização.

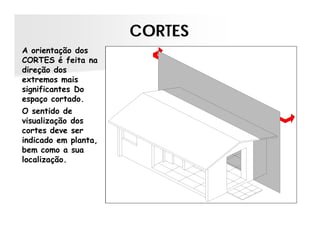

6. CORTES
A orientação dos
CORTES é feita na
direção dos
extremos mais
significantes Do
espaço cortado.
O sentido de
visualização dos
cortes deve ser
indicado em planta,
bem como a sua
localização.

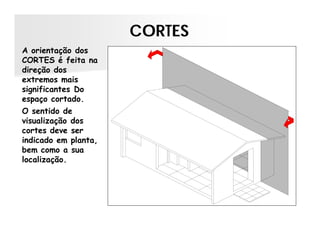

7. CORTES
A orientação dos
CORTES é feita na
direção dos
extremos mais
significantes Do
espaço cortado.
O sentido de
visualização dos
cortes deve ser
indicado em planta,
bem como a sua
localização.

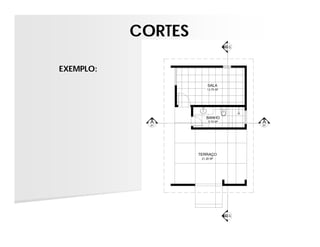

8. 01
B
CORTES
EXEMPLO:
SALA
13.75 M²
BANHO
A
A
5.70 M²
01
01
TERRAÇO
01
B
21.20 M²

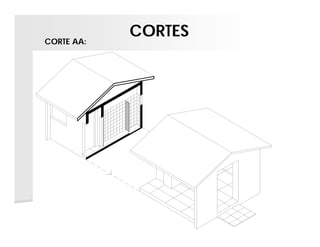

9. CORTE AA:
CORTES

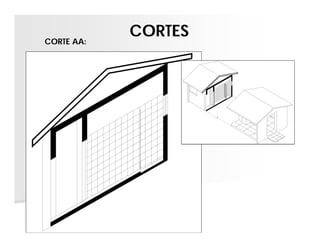

10. CORTE AA:
CORTES

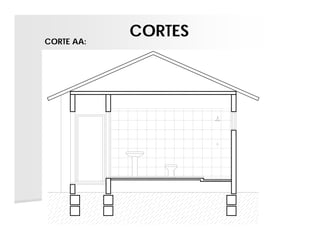

11. CORTE AA:
CORTES

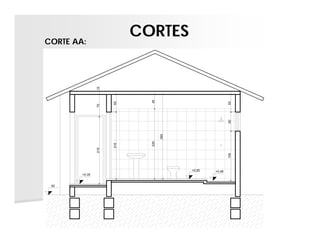

12. CORTES
155
220
210
210
265
60
55
45
55
70
10
CORTE AA:
+0,50
+0,35
00
+0,48

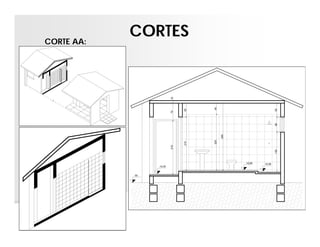

13. 155
220
210
265
60
55
45
55
10
70
210
CORTE AA:
CORTES
+0,50
+0,35
00
+0,48

14. CORTES
100
200
265
90
225
215
280
265
75
55
50
35
10

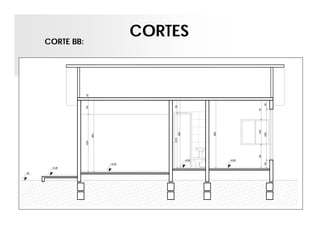

CORTE BB:
+0,20
00
+0,50
30
+0,50
+0,35

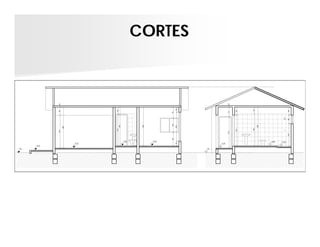

15. 00
+0,35
+0,50
30
90
+0,20
+0,50
+0,35
00
155
60
55
45
35
220
70
75
50
55
55
265
200
100
265
265
280
210
210
215
225
10
10
CORTES
+0,50
+0,48

16. CORTES

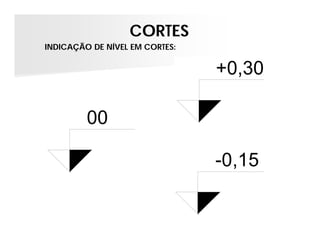

INDICAÇÃO DE NÍVEL EM CORTES:
+0,30
00
-0,15

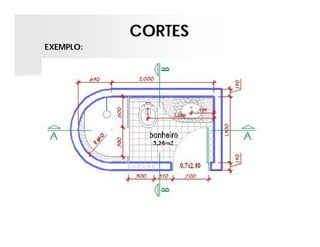

17. CORTES
EXEMPLO:

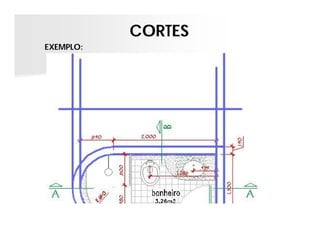

18. CORTES
EXEMPLO:

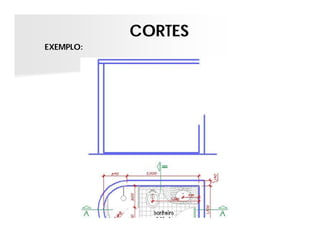

19. CORTES
EXEMPLO:

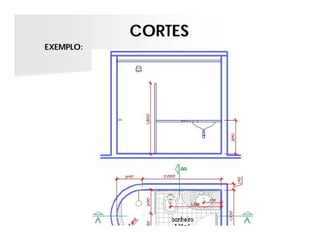

20. CORTES
EXEMPLO:

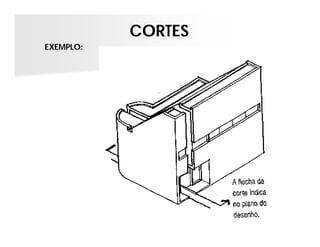

21. CORTES
EXEMPLO:

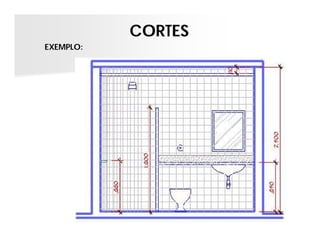

22. CORTES
EXEMPLO:

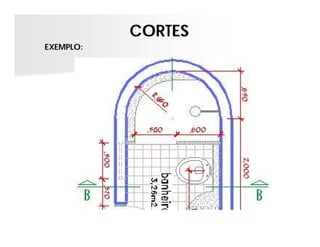

23. CORTES
EXEMPLO:

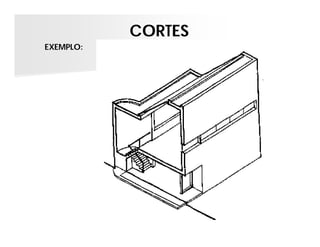

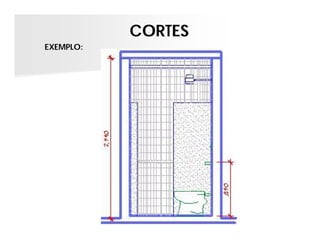

24. CORTES
EXEMPLO:

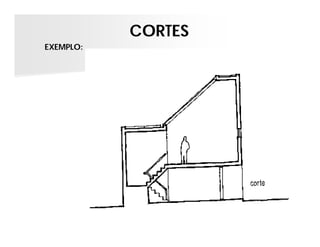

25. CORTES
EXEMPLO:

26. CORTES
EXEMPLO:

27. CORTES

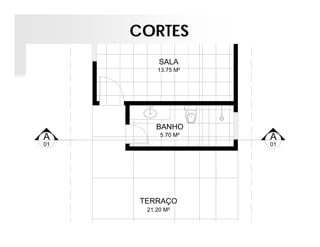

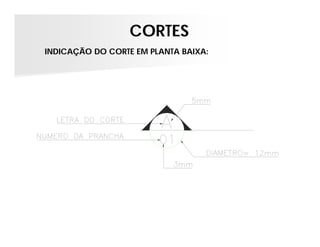

INDICAÇÃO DO CORTE EM PLANTA BAIXA:

28. CORTES
SALA
13.75 M²
BANHO
A
5.70 M²
01
A
01
TERRAÇO
21.20 M²

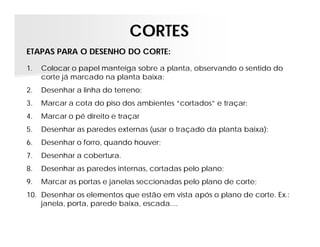

29. CORTES
ETAPAS PARA O DESENHO DO CORTE:
1.
Colocar o papel manteiga sobre a planta, observando o sentido do
corte já marcado na planta baixa;
2.
Desenhar a linha do terreno;
3.
Marcar a cota do piso dos ambientes “cortados” e traçar;
4.
Marcar o pé direito e traçar
5.
Desenhar as paredes externas (usar o traçado da planta baixa);
6.
Desenhar o forro, quando houver;
7.
Desenhar a cobertura.
8.
Desenhar as paredes internas, cortadas pelo plano;
9.
Marcar as portas e janelas seccionadas pelo plano de corte;
10. Desenhar os elementos que estão em vista após o plano de corte. Ex.:
janela, porta, parede baixa, escada....

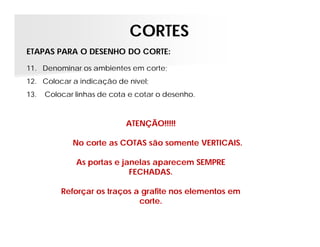

30. CORTES
ETAPAS PARA O DESENHO DO CORTE:
11. Denominar os ambientes em corte;
12. Colocar a indicação de nível;
13.
Colocar linhas de cota e cotar o desenho.
ATENÇÃO!!!!!
No corte as COTAS são somente VERTICAIS.
As portas e janelas aparecem SEMPRE
FECHADAS.
Reforçar os traços a grafite nos elementos em
corte.

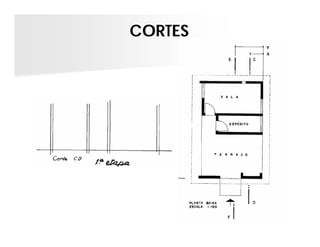

31. CORTES

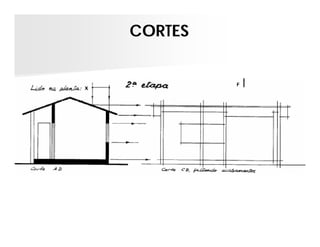

32. CORTES

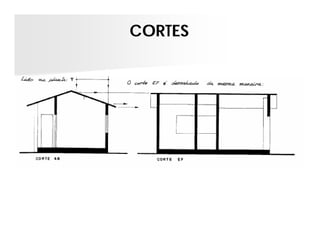

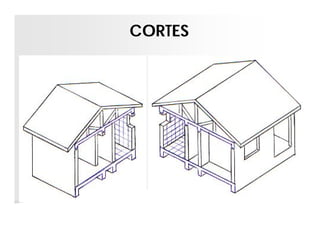

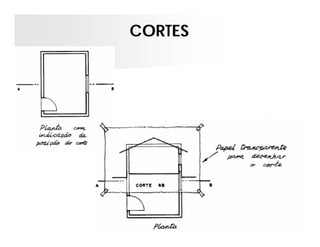

33. CORTES

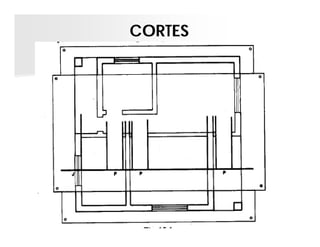

34. CORTES

35. CORTES

36. CORTES

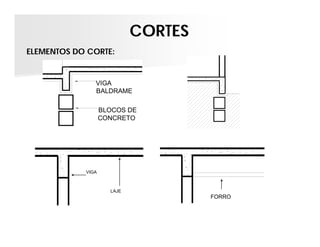

ELEMENTOS DO CORTE:
VIGA
BALDRAME
BLOCOS DE
CONCRETO
VIGA
LAJE
FORRO

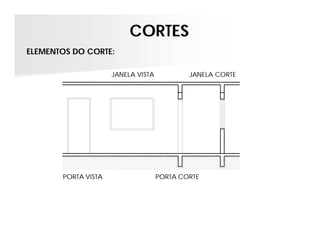

37. CORTES
ELEMENTOS DO CORTE:
JANELA VISTA
PORTA VISTA
JANELA CORTE
PORTA CORTE

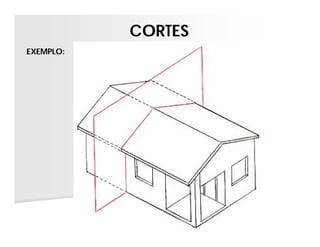

38. CORTES
EXEMPLO:

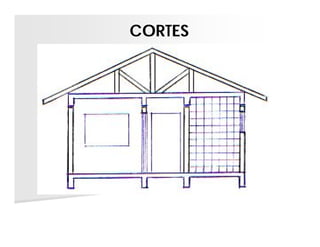

39. CORTES

40. CORTES

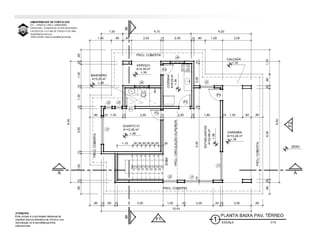

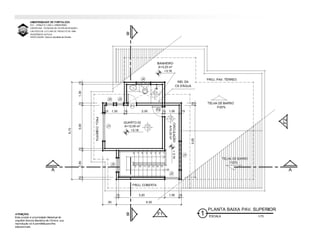

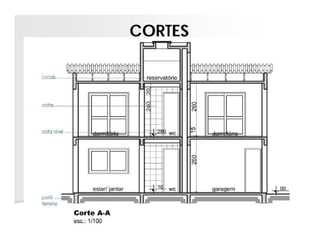

41. CORTES
