© QUESTÕES CORRIGIDAS – PROFESSOR Rodrigo                                                          Penna                                          1
                                                        QUESTÕES CORRIGIDAS
                                                           CAPACITORES

                                                                               ÍNDICE


CAPACITÂNCIA...................................................................................................................................................................1

CAPACITOR DE PLACAS PLANAS PARALELAS.......................................................................................................................6

ENERGIA ARMAZENADA.....................................................................................................................................................8

ASSOCIAÇÃO DE CAPACITORES.........................................................................................................................................10




Capacitância


         1. Um condutor, isolado no vácuo, é carregado. À medida em vai se carregando o condutor, seu
              potencial elétrico V varia com a carga Q conforme o gráfico abaixo.


                                          Q (µC)




                                                    6




                                                                                     1.500                               V (v)


           De acordo com o gráfico, determine a Capacidade Eletrostática (capacitância) do condutor.

     a)    4 mF.
     b)    9 mF.
     c)    4 nF.
     d)    9 KF.

                                                                         CORREÇÃO
                                                             http://fisicanoenem.blogspot.com/
© QUESTÕES CORRIGIDAS – PROFESSOR Rodrigo                   Penna                     2

                                     Q
               Como temos C =          , do gráfico obtemos os valores. Atentar para a escala e para os
                                     V
prefixos gregos.

                                −6

                       = 10 = 4.10 = 4nF
                   6µ   6.        −9
               C=
                  1500   1500

                                              GABARITO: C

  2. (PUC-2000) - Se dobrarmos a carga acumulada nas placas de um capacitor, a diferença de
      potencial entre suas placas ficará:

A)   multiplicada por quatro.
B)   multiplicada por dois.
C)   dividida por quatro.
D)   dividida por dois.

                                           CORREÇÃO
                                     Q
A definição de Capacitância é: C =     . Como a Capacitância depende apenas da forma como o
                                     V
                                                                                 2Q
Capacitor foi construído e neste caso não se altera, ao dobar a carga temos: C =    .
                                                                                 2V

                                                GABARITO: B.


  3. Um capacitor de 6µ F está ligado a uma bateria de 12V conforme o esquema seguinte.




                           --          +

                           12V




Calculando o valor da carga elétrica armazenada no capacitor, encontramos:

a) 72µC .
b) 72C.
c) 2C.
d) 2.10 6 C.

                                              CORREÇÃO

                                      http://fisicanoenem.blogspot.com/
© QUESTÕES CORRIGIDAS – PROFESSOR Rodrigo                                   Penna                                   3
        Aplicação direta da definição de Capacitância: Q = C.V .
   Q = 6.10 - 6 x12 = 72. 10 – 6 C = 72µC.
        Tranqüilo...

                                                   OPÇÃO: A.


      4. Leia atentamente o texto abaixo, que fala sobre um tipo de memória de computador.

“Num chip de memória DRAM, cada bit é formado pelo conjunto de um transístor e um capacitor. O transistor
controla a passagem da corrente elétrica, enquanto o capacitor a armazena por um curto período. Quando o
capacitor contém um impulso elétrico, temos um bit 1 e quando ele está descarregado, temos um bit 0.

Quando falo em "capacitor", tenha em mente que não estamos falando em nada similar aos capacitores
eletrolíticos da placa-mãe. Os "capacitores" usados nos chips de memória são extremamente pequenos e simples,
basicamente dois pequenos blocos de metal ligados ao transistor, que conservam o impulso elétrico por apenas
uma fração de segundo.”
                                                   Site Guia do Hardware, http://www.guiadohardware.net/termos/memoria-ram , 18/05/09.

Com relação à utilização do capacitor no texto citado acima, podemos afirmar corretamente que finalidade de sua
utilização pode ser melhor explicada como:
     a) armazenar energia.
     b) fazer sintonização de radiofreqüência.
     c) escrever informação digital.
     d) fazer a correção da reatância indutiva.

                                                 CORREÇÃO
Pelo contexto da iformação, fica claro que o capacitor faz as vez de “caderno”, onde ocorre a “escrita digital”.
                                                  OPÇÃO: C.




      5. (UFMG/11) A capacitância de um capacitor de placas paralelas é dada por C = Q/V , em que
         Q é a carga em cada uma das placas e V , a diferença de potencial entre elas. Desprezando-
                                        http://fisicanoenem.blogspot.com/
© QUESTÕES CORRIGIDAS – PROFESSOR Rodrigo Penna                                   4
         se os efeitos de borda, o campo elétrico entre as placas desse capacitor é uniforme e de
         intensidade E = Q/εA, em que A é a área de cada uma das placas e ε é uma constante.
1. Com base nessas informações, RESPONDA:
Que acontece com o valor da capacitância desse capacitor se a diferença de potencial entre as placas
for reduzida à metade?

2. Considere que um material isolante é introduzido entre as placas desse capacitor e preenche
totalmente o espaço entre elas. Nessa situação, o campo elétrico entre as placas é reduzido de um
fator κ , que é a constante elétrica do material.
EXPLIQUE por que, nessa situação, o campo elétrico entre as placas do capacitor diminui.

                                            CORREÇÃO

        Há 10 anos não vinha uma questão sobre Capacitores na UFMG... E já nem era cobrado antes
de       se      adotar       o      Enem,        na      primeira    etapa       de      provas...
http://www.slideshare.net/capitao_rodrigo/ufmg-2a-etapa-2001-a-2010 . Tenho dúvidas quanto à
necessidade de se ensinar este conteúdo no Ensino Médio. Pelo visto, a própria UFMG também não
dá muita importância, posto que a cobrança é rara. Mas, também e contraditoriamente, não retira de
vez do programa! Vai entender... Agora, vai ficar mais mais 10 anos sem aparecer, ao invés de abrir
espaço para dar mais tempo no estudo de outros conteúdos, mais relevantes? Tira logo do programa,
uai!

       Embora seja básica, envolva o conceito de Capacitância, a 1ª pergunta pode levar a erros,
bobos. Escrevendo a fórmula de outro jeito: C = Q/V ⇒ Q = C.V . Façamos então o gráfico Carga Q
versus Voltagem V.
                                                   Q (C)
       Note que, à medida que o capacitor vai
sendo submetido à maior voltagem, sua carga
aumenta. A capacitância é dada pela
inclinação da reta, constante: é uma função
do tipo y = a x. Ela é uma característica de          Q4
construção do capacitor, e depende de outros           Q3
                           εA
fatores. A fórmula: C =        , onde C é a            Q2
                            d
capacitância, A a área das placas, d a                 Q1
distância entre elas e ε a permissividade do                  C
isolante (ε0 seria a do vácuo), colocado entre
as placas. Veja na própria Wikipedia,                     V1 V2 V3 V
                                                                        4
desenhos e explicações.                                                                 V (v)
       A fórmula dada, do Campo Elétrico E,
entre as placas, pode levar a mais confusão, por quem
não sabe e fica inseguro... Veja o cálculo do peso.
               P 2 P 3P
 P = mg ⇒ g = =        =     = ... . Se a massa dobra o
               m 2 m 3m
peso dobra, se triplica o peso triplica e a gravidade
permanece constate... É o mesmo caso da
Capacitância, aqui.

       No desenho acima, já ilustrei o dielétrico
(isolante) entre as placas do capacitor. A pergunta é sobre o efeito da introdução do dielétrico no
campo elétrico. Vejamos.


                                   http://fisicanoenem.blogspot.com/
© QUESTÕES CORRIGIDAS – PROFESSOR Rodrigo Penna                                 5
        Ao se introduzir um isolante, além do campo elétrico entre as placas do capacitor, é criado
um outro! As moléculas sofrem um processo de polarização:
se orientam, conforme a figura, com separação de cargas!
(                  ver                 figura             10:
http://www.feiradeciencias.com.br/sala11/11_T02.asp ) As
positivas, no sentido do campo das placas e as negativas no
sentido contrário.

       Atende ao detalhe das extremidades: tracejei, de
vermelho. À direita, o excesso de cargas positivas no
isolante. À esquerda, o contrário. Pela convenção da Física, o
campo elétrico “sai do mais e chega no menos”.



                                                                                 ur
                                                                                 E

        Temos, então, a soma de dois vetores, campos
                                                                            ur
elétricos: o antes, entre as placas, e o novo, devido ao isolante. O        E
                                  uuuur
resultado é um campo resultante, ERe s , menor que o anterior.         uuuu ur
                                                                          r
                                                                       ERe s E




                                   http://fisicanoenem.blogspot.com/

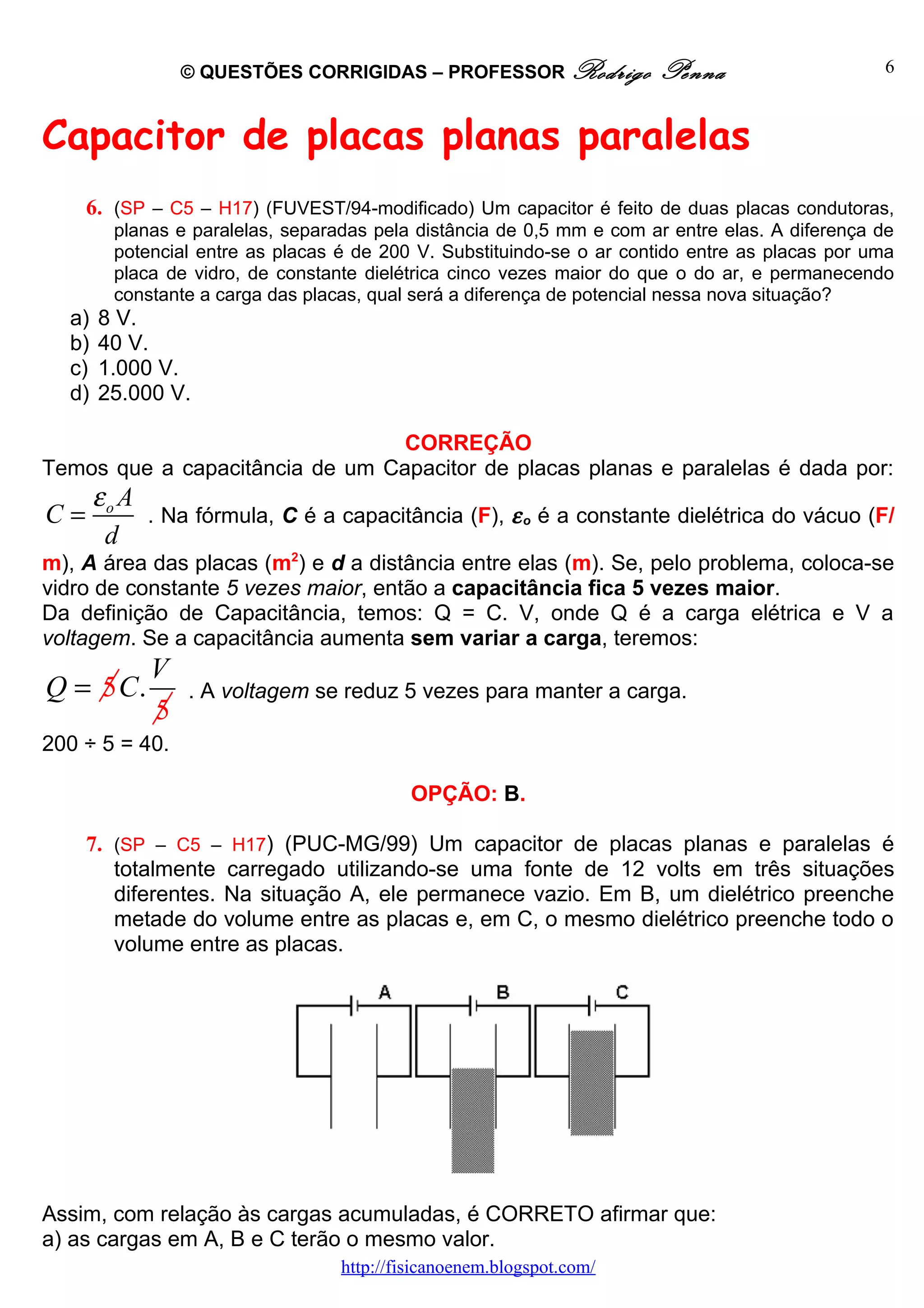

© QUESTÕES CORRIGIDAS – PROFESSOR Rodrigo            Penna                     6



Capacitor de placas planas paralelas
     6. (SP – C5 – H17) (FUVEST/94-modificado) Um capacitor é feito de duas placas condutoras,
         planas e paralelas, separadas pela distância de 0,5 mm e com ar entre elas. A diferença de
         potencial entre as placas é de 200 V. Substituindo-se o ar contido entre as placas por uma
         placa de vidro, de constante dielétrica cinco vezes maior do que o do ar, e permanecendo
         constante a carga das placas, qual será a diferença de potencial nessa nova situação?
  a)   8 V.
  b)   40 V.
  c)   1.000 V.
  d)   25.000 V.

                                 CORREÇÃO
Temos que a capacitância de um Capacitor de placas planas e paralelas é dada por:
       εo A
C=            . Na fórmula, C é a capacitância (F), ε o é a constante dielétrica do vácuo (F/
        d
m), A área das placas (m2) e d a distância entre elas (m). Se, pelo problema, coloca-se
vidro de constante 5 vezes maior, então a capacitância fica 5 vezes maior.
Da definição de Capacitância, temos: Q = C. V, onde Q é a carga elétrica e V a
voltagem. Se a capacitância aumenta sem variar a carga, teremos:
              V
Q = 5 C.          . A voltagem se reduz 5 vezes para manter a carga.
              5
200 ÷ 5 = 40.

                                            OPÇÃO: B.

     7. (SP – C5 – H17) (PUC-MG/99) Um capacitor de placas planas e paralelas é
        totalmente carregado utilizando-se uma fonte de 12 volts em três situações
        diferentes. Na situação A, ele permanece vazio. Em B, um dielétrico preenche
        metade do volume entre as placas e, em C, o mesmo dielétrico preenche todo o
        volume entre as placas.




Assim, com relação às cargas acumuladas, é CORRETO afirmar que:
a) as cargas em A, B e C terão o mesmo valor.
                                   http://fisicanoenem.blogspot.com/

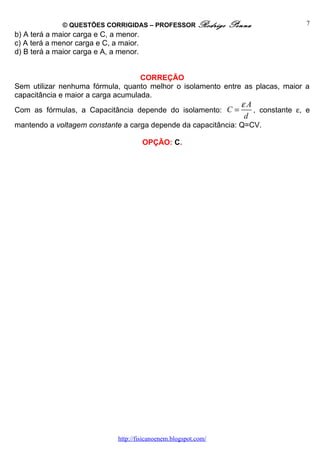

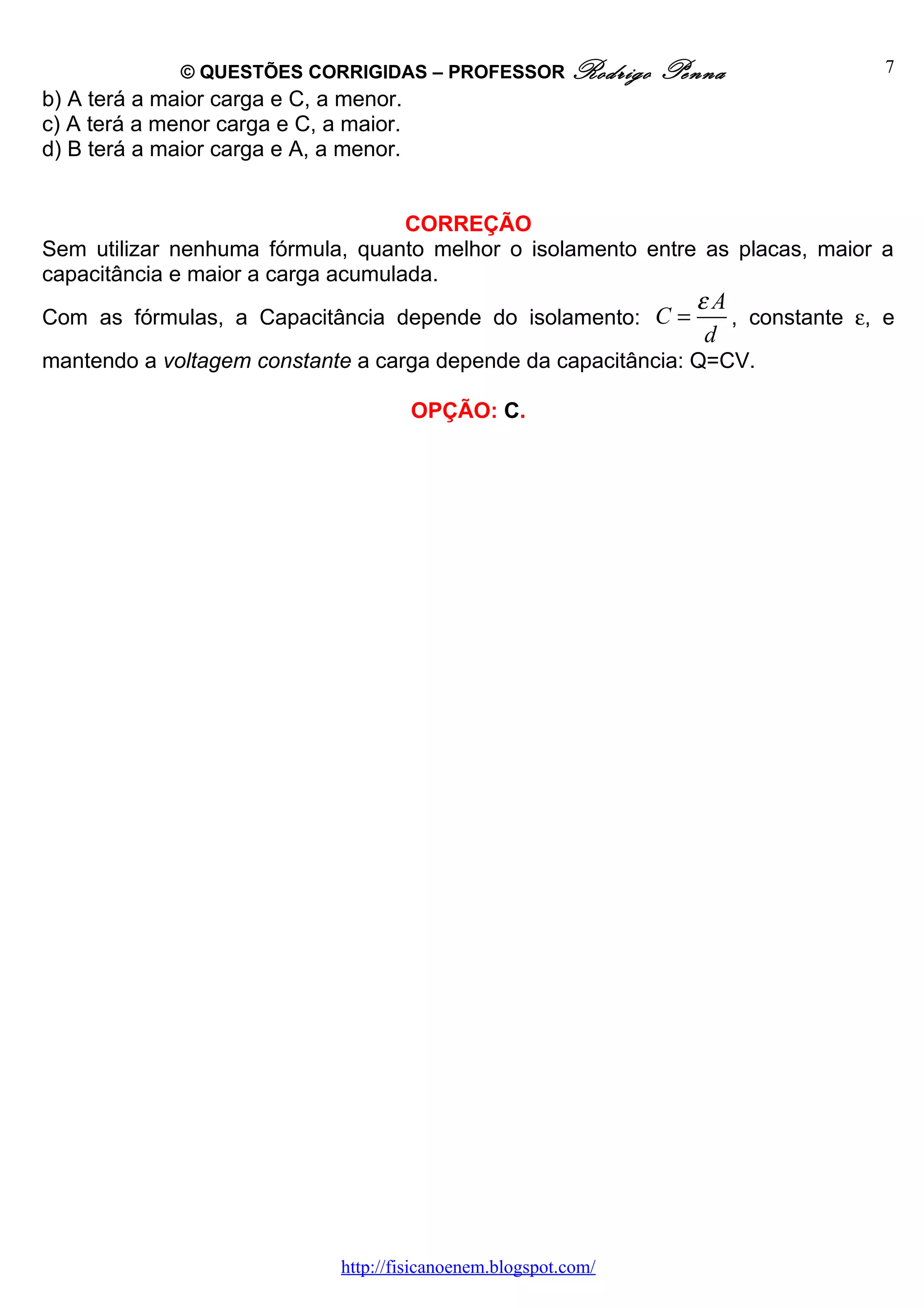

© QUESTÕES CORRIGIDAS – PROFESSOR Rodrigo           Penna               7
b) A terá a maior carga e C, a menor.
c) A terá a menor carga e C, a maior.
d) B terá a maior carga e A, a menor.


                                    CORREÇÃO
Sem utilizar nenhuma fórmula, quanto melhor o isolamento entre as placas, maior a
capacitância e maior a carga acumulada.
                                                                    εA
Com as fórmulas, a Capacitância depende do isolamento: C =             , constante ε, e
                                                                     d
mantendo a voltagem constante a carga depende da capacitância: Q=CV.

                                        OPÇÃO: C.




                              http://fisicanoenem.blogspot.com/
© QUESTÕES CORRIGIDAS – PROFESSOR Rodrigo          Penna                     8

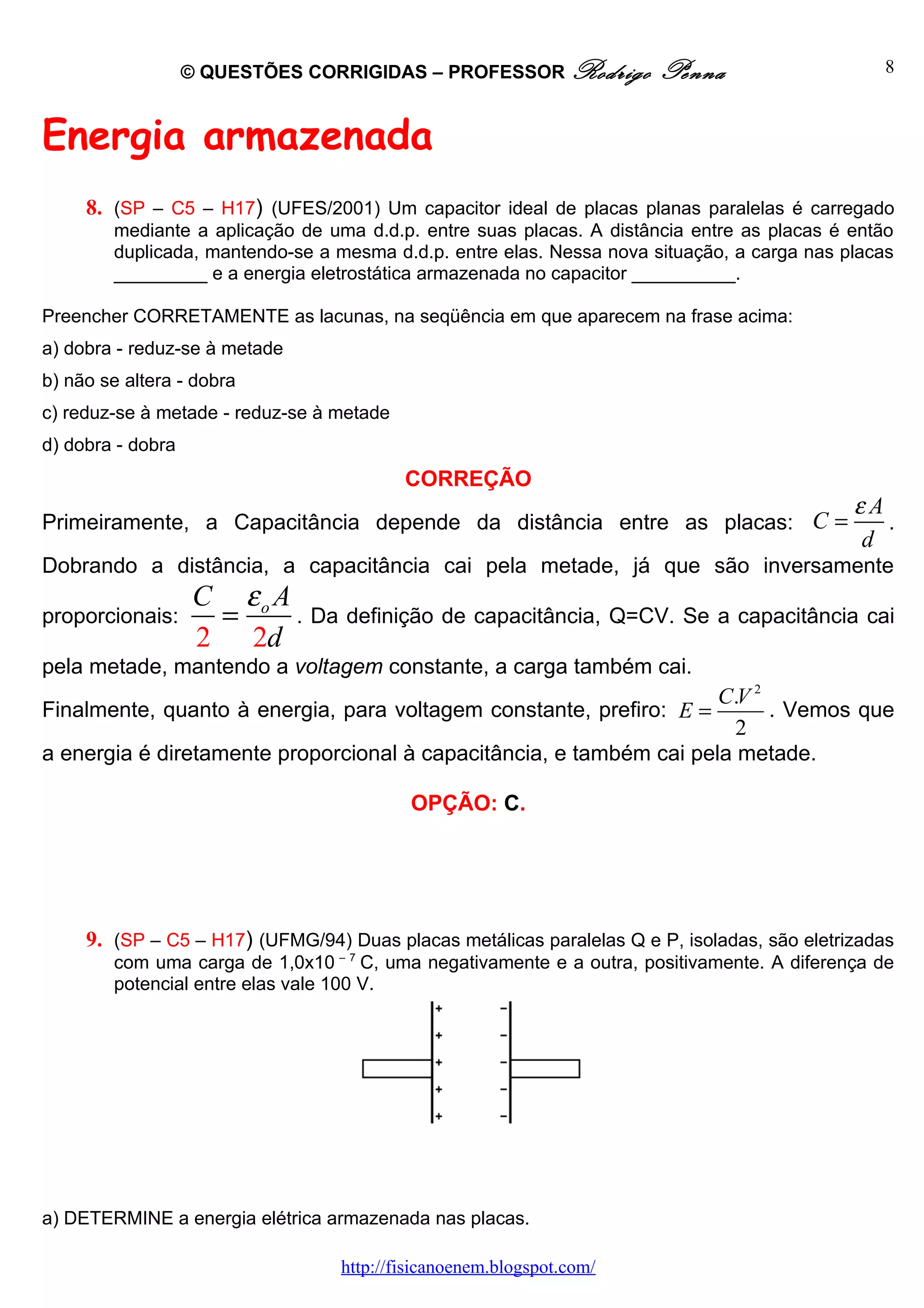

Energia armazenada
     8. (SP – C5 – H17) (UFES/2001) Um capacitor ideal de placas planas paralelas é carregado
        mediante a aplicação de uma d.d.p. entre suas placas. A distância entre as placas é então
        duplicada, mantendo-se a mesma d.d.p. entre elas. Nessa nova situação, a carga nas placas
        _________ e a energia eletrostática armazenada no capacitor __________.

Preencher CORRETAMENTE as lacunas, na seqüência em que aparecem na frase acima:
a) dobra - reduz-se à metade
b) não se altera - dobra
c) reduz-se à metade - reduz-se à metade
d) dobra - dobra
                                           CORREÇÃO
                                                                                             εA
Primeiramente, a Capacitância depende da distância entre as placas: C =                         .
                                                                                             d
Dobrando a distância, a capacitância cai pela metade, já que são inversamente
                    C εo A
proporcionais:       =     . Da definição de capacitância, Q=CV. Se a capacitância cai
                    2 2d
pela metade, mantendo a voltagem constante, a carga também cai.
                                                                     C.V 2
Finalmente, quanto à energia, para voltagem constante, prefiro: E =        . Vemos que
                                                                       2
a energia é diretamente proporcional à capacitância, e também cai pela metade.

                                           OPÇÃO: C.




     9. (SP – C5 – H17) (UFMG/94) Duas placas metálicas paralelas Q e P, isoladas, são eletrizadas
        com uma carga de 1,0x10 – 7 C, uma negativamente e a outra, positivamente. A diferença de
        potencial entre elas vale 100 V.




a) DETERMINE a energia elétrica armazenada nas placas.

                                  http://fisicanoenem.blogspot.com/

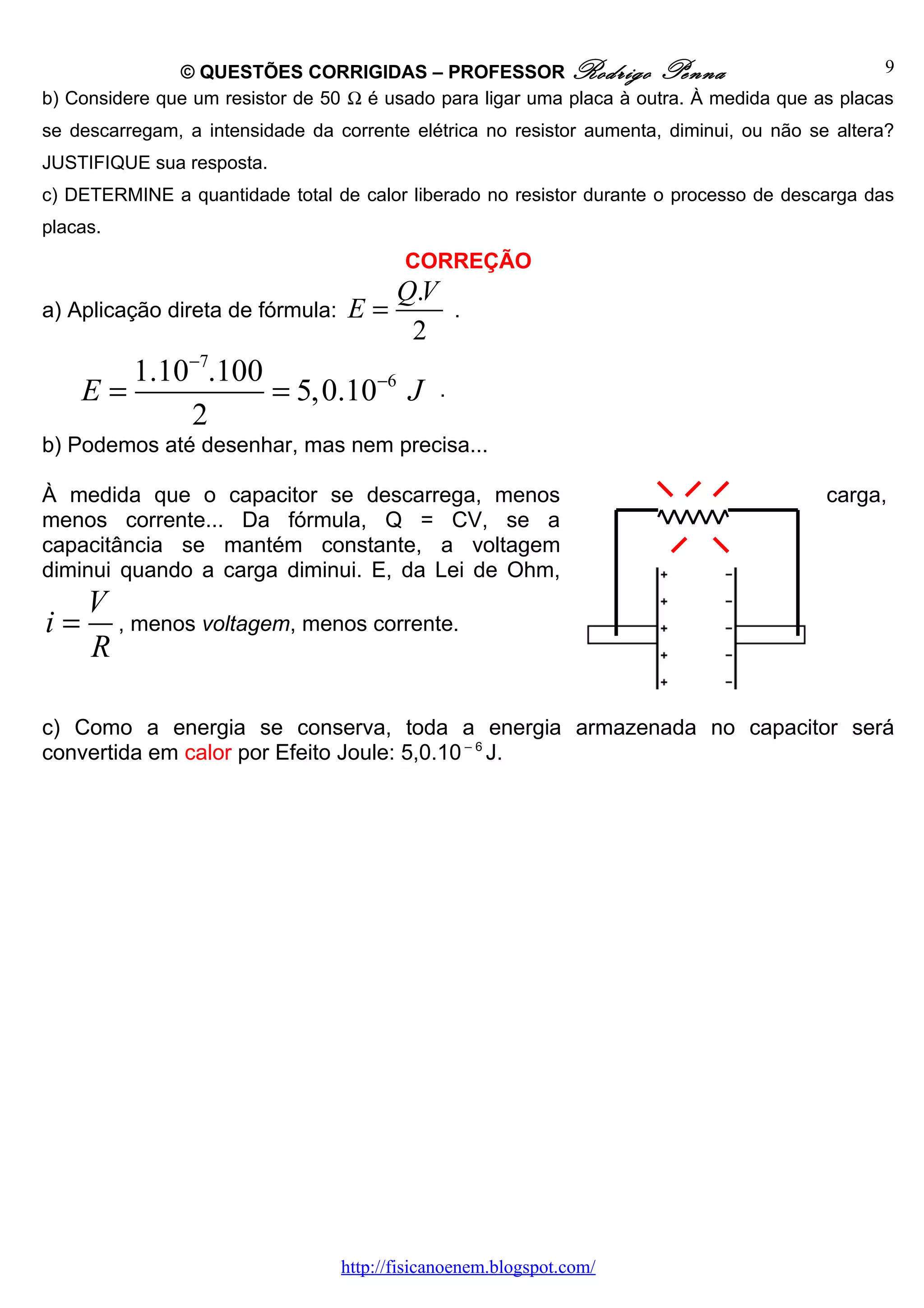

© QUESTÕES CORRIGIDAS – PROFESSOR Rodrigo Penna                                  9
b) Considere que um resistor de 50 Ω é usado para ligar uma placa à outra. À medida que as placas
se descarregam, a intensidade da corrente elétrica no resistor aumenta, diminui, ou não se altera?
JUSTIFIQUE sua resposta.
c) DETERMINE a quantidade total de calor liberado no resistor durante o processo de descarga das
placas.
                                          CORREÇÃO
                                         Q.V
a) Aplicação direta de fórmula:    E=              .
                                          2
        1.10−7.100
     E=            = 5,0.10−6 J                .
            2
b) Podemos até desenhar, mas nem precisa...

À medida que o capacitor se descarrega, menos                                             carga,
menos corrente... Da fórmula, Q = CV, se a
capacitância se mantém constante, a voltagem
diminui quando a carga diminui. E, da Lei de Ohm,
     V
i=     , menos voltagem, menos corrente.
     R

c) Como a energia se conserva, toda a energia armazenada no capacitor será
convertida em calor por Efeito Joule: 5,0.10 – 6 J.




                                  http://fisicanoenem.blogspot.com/
© QUESTÕES CORRIGIDAS – PROFESSOR Rodrigo              Penna                    10

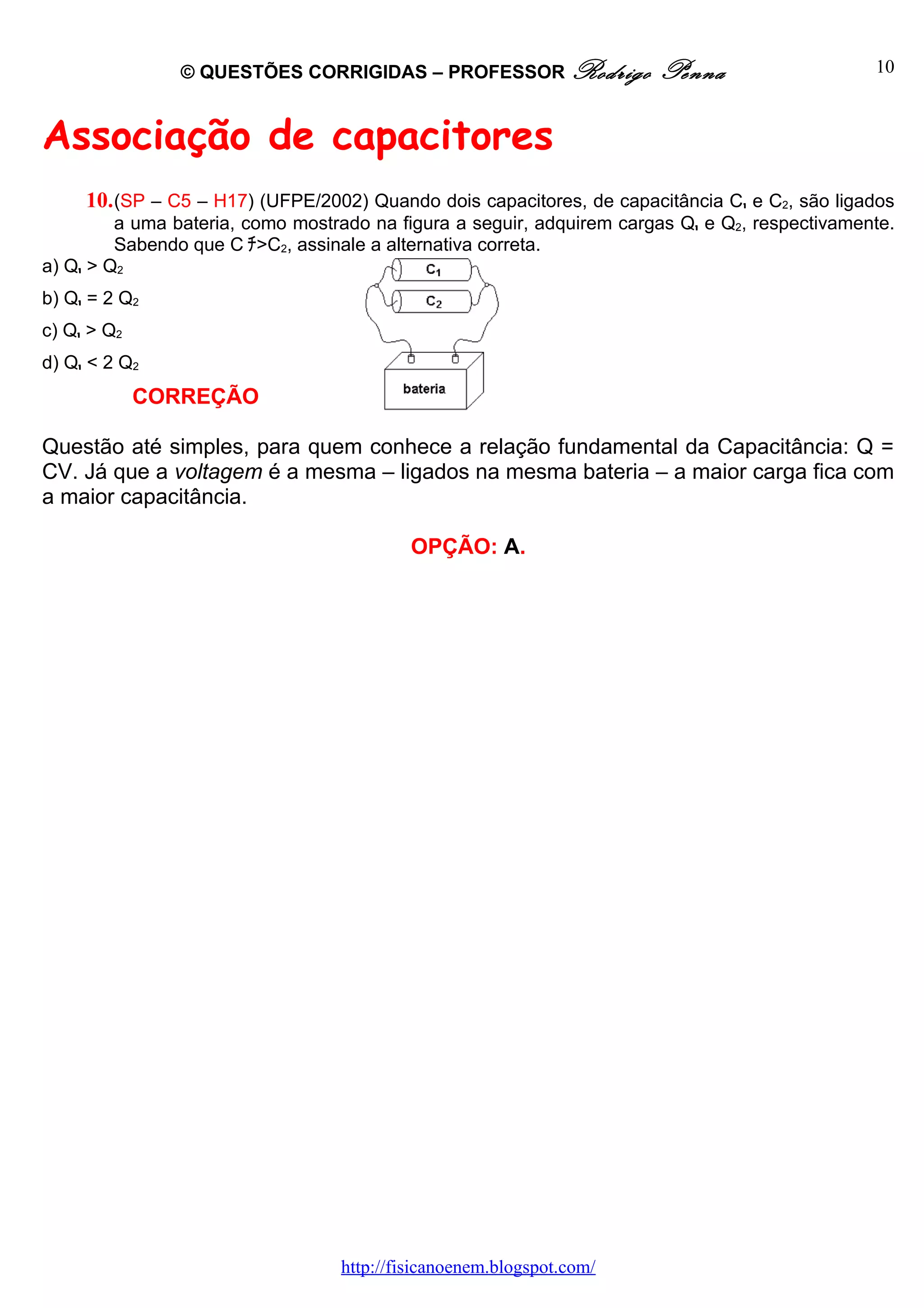

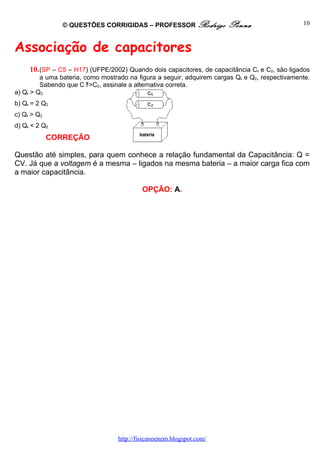

Associação de capacitores
     10. (SP – C5 – H17) (UFPE/2002) Quando dois capacitores, de capacitância C1 e C2, são ligados
         a uma bateria, como mostrado na figura a seguir, adquirem cargas Q1 e Q2, respectivamente.
         Sabendo que C チ>C2, assinale a alternativa correta.
a) Q1 > Q2
b) Q1 = 2 Q2
c) Q1 > Q2
d) Q1 < 2 Q2
             CORREÇÃO

Questão até simples, para quem conhece a relação fundamental da Capacitância: Q =
CV. Já que a voltagem é a mesma – ligados na mesma bateria – a maior carga fica com
a maior capacitância.

                                           OPÇÃO: A.




                                  http://fisicanoenem.blogspot.com/

Mais conteúdo relacionado

Mais procurados

Energia Mecanica
Energia MecanicaEnergia Mecanica
Energia Mecanicaandrezaocom

Potencial elétrico e trabalho
Potencial elétrico e trabalhoPotencial elétrico e trabalho
Potencial elétrico e trabalhoO mundo da FÍSICA

Questões Corrigidas, em Word: Eletrostática - Conteúdo vinculado ao blog ...
Questões Corrigidas, em Word:  Eletrostática  - Conteúdo vinculado ao blog   ...Questões Corrigidas, em Word:  Eletrostática  - Conteúdo vinculado ao blog   ...
Questões Corrigidas, em Word: Eletrostática - Conteúdo vinculado ao blog ...Rodrigo Penna

Slides eletrostatica
Slides eletrostaticaSlides eletrostatica
Slides eletrostaticaWarlle1992

Reações químicas e classificações
Reações químicas e classificaçõesReações químicas e classificações
Reações químicas e classificaçõesJoanna de Paoli

Fisica tópico 2 – associação de resistores e medidas elétricas
Fisica tópico 2 – associação de resistores e medidas elétricasFisica tópico 2 – associação de resistores e medidas elétricas
Fisica tópico 2 – associação de resistores e medidas elétricascomentada

Questões Corrigidas, em Word: Associação de Resistores e Circuitos - Conteú...
Questões Corrigidas, em Word:  Associação de Resistores e Circuitos  - Conteú...Questões Corrigidas, em Word:  Associação de Resistores e Circuitos  - Conteú...
Questões Corrigidas, em Word: Associação de Resistores e Circuitos - Conteú...Rodrigo Penna

Força elétrica parte 1
Força elétrica parte 1Força elétrica parte 1
Força elétrica parte 1Paulo Victor

Fisica exercicios resolvidos 003
Fisica exercicios resolvidos  003Fisica exercicios resolvidos  003
Fisica exercicios resolvidos 003comentada


Mais procurados (20)

Dinâmica
DinâmicaDinâmica
Dinâmica

Associação de resistores
Associação de resistoresAssociação de resistores
Associação de resistores

Plano de aula de física do 1° ano 3° bimestre - cem ary
Plano de aula de física do 1° ano    3° bimestre - cem aryPlano de aula de física do 1° ano    3° bimestre - cem ary
Plano de aula de física do 1° ano 3° bimestre - cem ary

Fórmulas de Eletromagnetismo
Fórmulas de EletromagnetismoFórmulas de Eletromagnetismo
Fórmulas de Eletromagnetismo

Energia Mecanica
Energia MecanicaEnergia Mecanica
Energia Mecanica

Campo elétrico
Campo elétricoCampo elétrico
Campo elétrico

Potencial elétrico e trabalho
Potencial elétrico e trabalhoPotencial elétrico e trabalho
Potencial elétrico e trabalho

Questões Corrigidas, em Word: Eletrostática - Conteúdo vinculado ao blog ...
Questões Corrigidas, em Word:  Eletrostática  - Conteúdo vinculado ao blog   ...Questões Corrigidas, em Word:  Eletrostática  - Conteúdo vinculado ao blog   ...
Questões Corrigidas, em Word: Eletrostática - Conteúdo vinculado ao blog ...

Slides eletrostatica
Slides eletrostaticaSlides eletrostatica
Slides eletrostatica

Estudo dos receptores (2017)
Estudo dos receptores (2017)Estudo dos receptores (2017)
Estudo dos receptores (2017)

Reações químicas e classificações
Reações químicas e classificaçõesReações químicas e classificações
Reações químicas e classificações

Fisica tópico 2 – associação de resistores e medidas elétricas
Fisica tópico 2 – associação de resistores e medidas elétricasFisica tópico 2 – associação de resistores e medidas elétricas
Fisica tópico 2 – associação de resistores e medidas elétricas

Ondas
OndasOndas
Ondas

Ácidos - Química
Ácidos - QuímicaÁcidos - Química
Ácidos - Química

Questões Corrigidas, em Word: Associação de Resistores e Circuitos - Conteú...
Questões Corrigidas, em Word:  Associação de Resistores e Circuitos  - Conteú...Questões Corrigidas, em Word:  Associação de Resistores e Circuitos  - Conteú...
Questões Corrigidas, em Word: Associação de Resistores e Circuitos - Conteú...

Força elétrica parte 1
Força elétrica parte 1Força elétrica parte 1
Força elétrica parte 1

Campo elétrico
Campo elétricoCampo elétrico
Campo elétrico

Corrente elétrica
Corrente elétricaCorrente elétrica
Corrente elétrica

Reações Químicas
Reações QuímicasReações Químicas
Reações Químicas

Fisica exercicios resolvidos 003
Fisica exercicios resolvidos  003Fisica exercicios resolvidos  003
Fisica exercicios resolvidos 003


Semelhante a Questões Corrigidas, em Word: Capacitores - Conteúdo vinculado ao blog http://fisicanoenem.blogspot.com/

Semelhante a Questões Corrigidas, em Word: Capacitores - Conteúdo vinculado ao blog http://fisicanoenem.blogspot.com/ (20)

3 capacitor
3 capacitor3 capacitor
3 capacitor

Física – eletricidade capacitores 01 2013
Física – eletricidade capacitores 01   2013Física – eletricidade capacitores 01   2013
Física – eletricidade capacitores 01 2013

Aula 5 (capacitância).ppt
Aula 5 (capacitância).pptAula 5 (capacitância).ppt
Aula 5 (capacitância).ppt

Cap27 capacitancia halliday
Cap27 capacitancia hallidayCap27 capacitancia halliday
Cap27 capacitancia halliday

Capacitância
CapacitânciaCapacitância
Capacitância

07 capacitores
07 capacitores07 capacitores
07 capacitores

Capacitancia e capacitores
Capacitancia e capacitoresCapacitancia e capacitores
Capacitancia e capacitores

aula-5-AVA-Fisica3.pdf
aula-5-AVA-Fisica3.pdfaula-5-AVA-Fisica3.pdf
aula-5-AVA-Fisica3.pdf

3 campo e
3 campo e3 campo e
3 campo e

Capacitores 1
Capacitores 1Capacitores 1
Capacitores 1

01
0101
01

Capacitores ou condensadores.
Capacitores ou condensadores.Capacitores ou condensadores.
Capacitores ou condensadores.

Fisica exercicios eletrostatica_capacitores_gabarito
Fisica exercicios eletrostatica_capacitores_gabaritoFisica exercicios eletrostatica_capacitores_gabarito
Fisica exercicios eletrostatica_capacitores_gabarito

Capacitancia, halliday, cap. 25
Capacitancia, halliday, cap. 25Capacitancia, halliday, cap. 25
Capacitancia, halliday, cap. 25

Física 2 relatório Circuito RC
Física 2  relatório Circuito RCFísica 2  relatório Circuito RC
Física 2 relatório Circuito RC

Capacitor
CapacitorCapacitor
Capacitor

practica 9 nova.pdf
practica 9 nova.pdfpractica 9 nova.pdf
practica 9 nova.pdf

Capacitores
CapacitoresCapacitores
Capacitores

Capacitores
CapacitoresCapacitores
Capacitores

Capacitancia e dieletricos
Capacitancia e dieletricosCapacitancia e dieletricos
Capacitancia e dieletricos


Mais de Rodrigo Penna

Vestibular segrega e Enem democratiza - Conteúdo vinculado ao blog http://fis...
Vestibular segrega e Enem democratiza - Conteúdo vinculado ao blog http://fis...Vestibular segrega e Enem democratiza - Conteúdo vinculado ao blog http://fis...
Vestibular segrega e Enem democratiza - Conteúdo vinculado ao blog http://fis...Rodrigo Penna

Matriz de Física - Conteúdo vinculado ao blog http://fisicanoenem.blogsp...
Matriz de Física - Conteúdo vinculado ao blog      http://fisicanoenem.blogsp...Matriz de Física - Conteúdo vinculado ao blog      http://fisicanoenem.blogsp...
Matriz de Física - Conteúdo vinculado ao blog http://fisicanoenem.blogsp...Rodrigo Penna

Questões Corrigidas, em Word: Medidores Elétricos - Conteúdo vinculado ao b...
Questões Corrigidas, em Word:  Medidores Elétricos  - Conteúdo vinculado ao b...Questões Corrigidas, em Word:  Medidores Elétricos  - Conteúdo vinculado ao b...
Questões Corrigidas, em Word: Medidores Elétricos - Conteúdo vinculado ao b...Rodrigo Penna

Questões Corrigidas, em Word: Corrente, Ohm, Potência Elétrica - Conteúdo v...
Questões Corrigidas, em Word:  Corrente, Ohm, Potência Elétrica  - Conteúdo v...Questões Corrigidas, em Word:  Corrente, Ohm, Potência Elétrica  - Conteúdo v...
Questões Corrigidas, em Word: Corrente, Ohm, Potência Elétrica - Conteúdo v...Rodrigo Penna

Questões Corrigidas, em Word: Faraday e Lenz - Conteúdo vinculado ao blog ...
Questões Corrigidas, em Word: Faraday e Lenz   - Conteúdo vinculado ao blog  ...Questões Corrigidas, em Word: Faraday e Lenz   - Conteúdo vinculado ao blog  ...
Questões Corrigidas, em Word: Faraday e Lenz - Conteúdo vinculado ao blog ...Rodrigo Penna

Questões Corrigidas, em Word: Geradores e Receptores - Conteúdo vinculado a...
Questões Corrigidas, em Word:  Geradores e Receptores  - Conteúdo vinculado a...Questões Corrigidas, em Word:  Geradores e Receptores  - Conteúdo vinculado a...
Questões Corrigidas, em Word: Geradores e Receptores - Conteúdo vinculado a...Rodrigo Penna

Questões Corrigidas, em Word: Força Magnética - Conteúdo vinculado ao blog ...
Questões Corrigidas, em Word:  Força Magnética  - Conteúdo vinculado ao blog ...Questões Corrigidas, em Word:  Força Magnética  - Conteúdo vinculado ao blog ...
Questões Corrigidas, em Word: Força Magnética - Conteúdo vinculado ao blog ...Rodrigo Penna

Questões Corrigidas, em Word: Física Moderna - Conteúdo vinculado ao blog ...
Questões Corrigidas, em Word:  Física Moderna  - Conteúdo vinculado ao blog  ...Questões Corrigidas, em Word:  Física Moderna  - Conteúdo vinculado ao blog  ...
Questões Corrigidas, em Word: Física Moderna - Conteúdo vinculado ao blog ...Rodrigo Penna

Questões Corrigidas, em Word: Campo Elétrico - Conteúdo vinculado ao blog ...
Questões Corrigidas, em Word:  Campo Elétrico  - Conteúdo vinculado ao blog  ...Questões Corrigidas, em Word:  Campo Elétrico  - Conteúdo vinculado ao blog  ...
Questões Corrigidas, em Word: Campo Elétrico - Conteúdo vinculado ao blog ...Rodrigo Penna

Questões Corrigidas, em Word: Campo Magnético - Conteúdo vinculado ao blog ...
Questões Corrigidas, em Word:  Campo Magnético  - Conteúdo vinculado ao blog ...Questões Corrigidas, em Word:  Campo Magnético  - Conteúdo vinculado ao blog ...
Questões Corrigidas, em Word: Campo Magnético - Conteúdo vinculado ao blog ...Rodrigo Penna

Questões Corrigidas, em Word: Visão e Instrumentos Ópticos - Conteúdo vincu...
Questões Corrigidas, em Word:  Visão e Instrumentos Ópticos  - Conteúdo vincu...Questões Corrigidas, em Word:  Visão e Instrumentos Ópticos  - Conteúdo vincu...
Questões Corrigidas, em Word: Visão e Instrumentos Ópticos - Conteúdo vincu...Rodrigo Penna

Questões Corrigidas, em Word: Transmissão de Calor - Conteúdo vinculado ao ...
Questões Corrigidas, em Word:  Transmissão de Calor  - Conteúdo vinculado ao ...Questões Corrigidas, em Word:  Transmissão de Calor  - Conteúdo vinculado ao ...
Questões Corrigidas, em Word: Transmissão de Calor - Conteúdo vinculado ao ...Rodrigo Penna

Questões Corrigidas, em Word: Termodinâmica - Conteúdo vinculado ao blog ...
Questões Corrigidas, em Word:  Termodinâmica  - Conteúdo vinculado ao blog   ...Questões Corrigidas, em Word:  Termodinâmica  - Conteúdo vinculado ao blog   ...
Questões Corrigidas, em Word: Termodinâmica - Conteúdo vinculado ao blog ...Rodrigo Penna

Questões Corrigidas, em Word: Temperatura e Dilatação - Conteúdo vinculado ...
Questões Corrigidas, em Word: Temperatura e Dilatação   - Conteúdo vinculado ...Questões Corrigidas, em Word: Temperatura e Dilatação   - Conteúdo vinculado ...
Questões Corrigidas, em Word: Temperatura e Dilatação - Conteúdo vinculado ...Rodrigo Penna

Questões Corrigidas, em Word: Refração - Conteúdo vinculado ao blog ht...
Questões Corrigidas, em Word:  Refração  - Conteúdo vinculado ao blog      ht...Questões Corrigidas, em Word:  Refração  - Conteúdo vinculado ao blog      ht...
Questões Corrigidas, em Word: Refração - Conteúdo vinculado ao blog ht...Rodrigo Penna

Questões Corrigidas, em Word: Óptica Geral - Conteúdo vinculado ao blog ...
Questões Corrigidas, em Word:  Óptica Geral  - Conteúdo vinculado ao blog    ...Questões Corrigidas, em Word:  Óptica Geral  - Conteúdo vinculado ao blog    ...
Questões Corrigidas, em Word: Óptica Geral - Conteúdo vinculado ao blog ...Rodrigo Penna

Questões Corrigidas, em Word: Ondas - Conteúdo vinculado ao blog http:...
Questões Corrigidas, em Word:  Ondas  - Conteúdo vinculado ao blog      http:...Questões Corrigidas, em Word:  Ondas  - Conteúdo vinculado ao blog      http:...
Questões Corrigidas, em Word: Ondas - Conteúdo vinculado ao blog http:...Rodrigo Penna

Questões Corrigidas, em Word: Mudança de Fase - Conteúdo vinculado ao blog ...
Questões Corrigidas, em Word:  Mudança de Fase  - Conteúdo vinculado ao blog ...Questões Corrigidas, em Word:  Mudança de Fase  - Conteúdo vinculado ao blog ...
Questões Corrigidas, em Word: Mudança de Fase - Conteúdo vinculado ao blog ...Rodrigo Penna

Questões Corrigidas, em Word: Lentes Imagens - Conteúdo vinculado ao blog ...
Questões Corrigidas, em Word:  Lentes Imagens  - Conteúdo vinculado ao blog  ...Questões Corrigidas, em Word:  Lentes Imagens  - Conteúdo vinculado ao blog  ...
Questões Corrigidas, em Word: Lentes Imagens - Conteúdo vinculado ao blog ...Rodrigo Penna

Questões Corrigidas, em Word: Lentes Contas - Conteúdo vinculado ao blog ...
Questões Corrigidas, em Word:  Lentes Contas  - Conteúdo vinculado ao blog   ...Questões Corrigidas, em Word:  Lentes Contas  - Conteúdo vinculado ao blog   ...
Questões Corrigidas, em Word: Lentes Contas - Conteúdo vinculado ao blog ...Rodrigo Penna


Mais de Rodrigo Penna (20)

Vestibular segrega e Enem democratiza - Conteúdo vinculado ao blog http://fis...
Vestibular segrega e Enem democratiza - Conteúdo vinculado ao blog http://fis...Vestibular segrega e Enem democratiza - Conteúdo vinculado ao blog http://fis...
Vestibular segrega e Enem democratiza - Conteúdo vinculado ao blog http://fis...

Matriz de Física - Conteúdo vinculado ao blog http://fisicanoenem.blogsp...
Matriz de Física - Conteúdo vinculado ao blog      http://fisicanoenem.blogsp...Matriz de Física - Conteúdo vinculado ao blog      http://fisicanoenem.blogsp...
Matriz de Física - Conteúdo vinculado ao blog http://fisicanoenem.blogsp...

Questões Corrigidas, em Word: Medidores Elétricos - Conteúdo vinculado ao b...
Questões Corrigidas, em Word:  Medidores Elétricos  - Conteúdo vinculado ao b...Questões Corrigidas, em Word:  Medidores Elétricos  - Conteúdo vinculado ao b...
Questões Corrigidas, em Word: Medidores Elétricos - Conteúdo vinculado ao b...

Questões Corrigidas, em Word: Corrente, Ohm, Potência Elétrica - Conteúdo v...
Questões Corrigidas, em Word:  Corrente, Ohm, Potência Elétrica  - Conteúdo v...Questões Corrigidas, em Word:  Corrente, Ohm, Potência Elétrica  - Conteúdo v...
Questões Corrigidas, em Word: Corrente, Ohm, Potência Elétrica - Conteúdo v...

Questões Corrigidas, em Word: Faraday e Lenz - Conteúdo vinculado ao blog ...
Questões Corrigidas, em Word: Faraday e Lenz   - Conteúdo vinculado ao blog  ...Questões Corrigidas, em Word: Faraday e Lenz   - Conteúdo vinculado ao blog  ...
Questões Corrigidas, em Word: Faraday e Lenz - Conteúdo vinculado ao blog ...

Questões Corrigidas, em Word: Geradores e Receptores - Conteúdo vinculado a...
Questões Corrigidas, em Word:  Geradores e Receptores  - Conteúdo vinculado a...Questões Corrigidas, em Word:  Geradores e Receptores  - Conteúdo vinculado a...
Questões Corrigidas, em Word: Geradores e Receptores - Conteúdo vinculado a...

Questões Corrigidas, em Word: Força Magnética - Conteúdo vinculado ao blog ...
Questões Corrigidas, em Word:  Força Magnética  - Conteúdo vinculado ao blog ...Questões Corrigidas, em Word:  Força Magnética  - Conteúdo vinculado ao blog ...
Questões Corrigidas, em Word: Força Magnética - Conteúdo vinculado ao blog ...

Questões Corrigidas, em Word: Física Moderna - Conteúdo vinculado ao blog ...
Questões Corrigidas, em Word:  Física Moderna  - Conteúdo vinculado ao blog  ...Questões Corrigidas, em Word:  Física Moderna  - Conteúdo vinculado ao blog  ...
Questões Corrigidas, em Word: Física Moderna - Conteúdo vinculado ao blog ...

Questões Corrigidas, em Word: Campo Elétrico - Conteúdo vinculado ao blog ...
Questões Corrigidas, em Word:  Campo Elétrico  - Conteúdo vinculado ao blog  ...Questões Corrigidas, em Word:  Campo Elétrico  - Conteúdo vinculado ao blog  ...
Questões Corrigidas, em Word: Campo Elétrico - Conteúdo vinculado ao blog ...

Questões Corrigidas, em Word: Campo Magnético - Conteúdo vinculado ao blog ...
Questões Corrigidas, em Word:  Campo Magnético  - Conteúdo vinculado ao blog ...Questões Corrigidas, em Word:  Campo Magnético  - Conteúdo vinculado ao blog ...
Questões Corrigidas, em Word: Campo Magnético - Conteúdo vinculado ao blog ...

Questões Corrigidas, em Word: Visão e Instrumentos Ópticos - Conteúdo vincu...
Questões Corrigidas, em Word:  Visão e Instrumentos Ópticos  - Conteúdo vincu...Questões Corrigidas, em Word:  Visão e Instrumentos Ópticos  - Conteúdo vincu...
Questões Corrigidas, em Word: Visão e Instrumentos Ópticos - Conteúdo vincu...

Questões Corrigidas, em Word: Transmissão de Calor - Conteúdo vinculado ao ...
Questões Corrigidas, em Word:  Transmissão de Calor  - Conteúdo vinculado ao ...Questões Corrigidas, em Word:  Transmissão de Calor  - Conteúdo vinculado ao ...
Questões Corrigidas, em Word: Transmissão de Calor - Conteúdo vinculado ao ...

Questões Corrigidas, em Word: Termodinâmica - Conteúdo vinculado ao blog ...
Questões Corrigidas, em Word:  Termodinâmica  - Conteúdo vinculado ao blog   ...Questões Corrigidas, em Word:  Termodinâmica  - Conteúdo vinculado ao blog   ...
Questões Corrigidas, em Word: Termodinâmica - Conteúdo vinculado ao blog ...

Questões Corrigidas, em Word: Temperatura e Dilatação - Conteúdo vinculado ...
Questões Corrigidas, em Word: Temperatura e Dilatação   - Conteúdo vinculado ...Questões Corrigidas, em Word: Temperatura e Dilatação   - Conteúdo vinculado ...
Questões Corrigidas, em Word: Temperatura e Dilatação - Conteúdo vinculado ...

Questões Corrigidas, em Word: Refração - Conteúdo vinculado ao blog ht...
Questões Corrigidas, em Word:  Refração  - Conteúdo vinculado ao blog      ht...Questões Corrigidas, em Word:  Refração  - Conteúdo vinculado ao blog      ht...
Questões Corrigidas, em Word: Refração - Conteúdo vinculado ao blog ht...

Questões Corrigidas, em Word: Óptica Geral - Conteúdo vinculado ao blog ...
Questões Corrigidas, em Word:  Óptica Geral  - Conteúdo vinculado ao blog    ...Questões Corrigidas, em Word:  Óptica Geral  - Conteúdo vinculado ao blog    ...
Questões Corrigidas, em Word: Óptica Geral - Conteúdo vinculado ao blog ...

Questões Corrigidas, em Word: Ondas - Conteúdo vinculado ao blog http:...
Questões Corrigidas, em Word:  Ondas  - Conteúdo vinculado ao blog      http:...Questões Corrigidas, em Word:  Ondas  - Conteúdo vinculado ao blog      http:...
Questões Corrigidas, em Word: Ondas - Conteúdo vinculado ao blog http:...

Questões Corrigidas, em Word: Mudança de Fase - Conteúdo vinculado ao blog ...
Questões Corrigidas, em Word:  Mudança de Fase  - Conteúdo vinculado ao blog ...Questões Corrigidas, em Word:  Mudança de Fase  - Conteúdo vinculado ao blog ...
Questões Corrigidas, em Word: Mudança de Fase - Conteúdo vinculado ao blog ...

Questões Corrigidas, em Word: Lentes Imagens - Conteúdo vinculado ao blog ...
Questões Corrigidas, em Word:  Lentes Imagens  - Conteúdo vinculado ao blog  ...Questões Corrigidas, em Word:  Lentes Imagens  - Conteúdo vinculado ao blog  ...
Questões Corrigidas, em Word: Lentes Imagens - Conteúdo vinculado ao blog ...

Questões Corrigidas, em Word: Lentes Contas - Conteúdo vinculado ao blog ...
Questões Corrigidas, em Word:  Lentes Contas  - Conteúdo vinculado ao blog   ...Questões Corrigidas, em Word:  Lentes Contas  - Conteúdo vinculado ao blog   ...
Questões Corrigidas, em Word: Lentes Contas - Conteúdo vinculado ao blog ...


Último

BENEFÍCIOS DA NEUROPSICOPEDAGOGIA educacional
BENEFÍCIOS DA NEUROPSICOPEDAGOGIA educacionalBENEFÍCIOS DA NEUROPSICOPEDAGOGIA educacional
BENEFÍCIOS DA NEUROPSICOPEDAGOGIA educacionalDouglasVasconcelosMa

Livro infantil: A onda da raiva. pdf-crianças
Livro infantil: A onda da raiva. pdf-criançasLivro infantil: A onda da raiva. pdf-crianças
Livro infantil: A onda da raiva. pdf-criançasMonizeEvellin2

Power Point sobre as etapas do Desenvolvimento infantil
Power Point sobre as etapas do Desenvolvimento infantilPower Point sobre as etapas do Desenvolvimento infantil
Power Point sobre as etapas do Desenvolvimento infantilMariaHelena293800

Slides Lição 07, Central Gospel, As Duas Testemunhas Do Final Dos Tempos.pptx
Slides Lição 07, Central Gospel, As Duas Testemunhas Do Final Dos Tempos.pptxSlides Lição 07, Central Gospel, As Duas Testemunhas Do Final Dos Tempos.pptx
Slides Lição 07, Central Gospel, As Duas Testemunhas Do Final Dos Tempos.pptxLuizHenriquedeAlmeid6

bem estar animal em proteção integrada componente animal
bem estar animal em proteção integrada componente animalbem estar animal em proteção integrada componente animal
bem estar animal em proteção integrada componente animalcarlamgalves5

As Mil Palavras Mais Usadas No Inglês (Robert de Aquino) (Z-Library).pdf
As Mil Palavras Mais Usadas No Inglês (Robert de Aquino) (Z-Library).pdfAs Mil Palavras Mais Usadas No Inglês (Robert de Aquino) (Z-Library).pdf
As Mil Palavras Mais Usadas No Inglês (Robert de Aquino) (Z-Library).pdfcarloseduardogonalve36

O que é, de facto, a Educação de Infância
O que é, de facto, a Educação de InfânciaO que é, de facto, a Educação de Infância
O que é, de facto, a Educação de InfânciaHenrique Santos

ROTINA DE ESTUDO-APOSTILA ESTUDO ORIENTADO.pdf
ROTINA DE ESTUDO-APOSTILA ESTUDO ORIENTADO.pdfROTINA DE ESTUDO-APOSTILA ESTUDO ORIENTADO.pdf
ROTINA DE ESTUDO-APOSTILA ESTUDO ORIENTADO.pdfMarcianaClaudioClaud

Apresentação sobre Robots e processos educativos
Apresentação sobre Robots e processos educativosApresentação sobre Robots e processos educativos
Apresentação sobre Robots e processos educativosFernanda Ledesma

o-homem-que-calculava-malba-tahan-1_123516.pdf
o-homem-que-calculava-malba-tahan-1_123516.pdfo-homem-que-calculava-malba-tahan-1_123516.pdf
o-homem-que-calculava-malba-tahan-1_123516.pdfCarolineNunes80

Slide Licao 4 - 2T - 2024 - CPAD ADULTOS - Retangular.pptx
Slide Licao 4 - 2T - 2024 - CPAD ADULTOS - Retangular.pptxSlide Licao 4 - 2T - 2024 - CPAD ADULTOS - Retangular.pptx
Slide Licao 4 - 2T - 2024 - CPAD ADULTOS - Retangular.pptxsfwsoficial

4 ano atividade fonema e letra 08.03-1.pdf
4 ano atividade fonema e letra 08.03-1.pdf4 ano atividade fonema e letra 08.03-1.pdf
4 ano atividade fonema e letra 08.03-1.pdfLindinhaSilva1

Descrever e planear atividades imersivas estruturadamente
Descrever e planear atividades imersivas estruturadamenteDescrever e planear atividades imersivas estruturadamente
Descrever e planear atividades imersivas estruturadamenteLeonel Morgado

MARCHA HUMANA. UM ESTUDO SOBRE AS MARCHAS
MARCHA HUMANA. UM ESTUDO SOBRE AS MARCHASMARCHA HUMANA. UM ESTUDO SOBRE AS MARCHAS
MARCHA HUMANA. UM ESTUDO SOBRE AS MARCHASyan1305goncalves

TAMPINHAS Sílabas. Para fazer e trabalhar com as crianças.
TAMPINHAS Sílabas. Para fazer e trabalhar com as crianças.TAMPINHAS Sílabas. Para fazer e trabalhar com as crianças.
TAMPINHAS Sílabas. Para fazer e trabalhar com as crianças.FLAVIA LEZAN

MODELO Resumo esquemático de Relatório escolar
MODELO Resumo esquemático de Relatório escolarMODELO Resumo esquemático de Relatório escolar
MODELO Resumo esquemático de Relatório escolarDouglasVasconcelosMa

Meu corpo - Ruth Rocha e Anna Flora livro
Meu corpo - Ruth Rocha e Anna Flora livroMeu corpo - Ruth Rocha e Anna Flora livro
Meu corpo - Ruth Rocha e Anna Flora livroBrenda Fritz

APH- Avaliação de cena , analise geral do ambiente e paciente.
APH- Avaliação de cena , analise geral do ambiente e paciente.APH- Avaliação de cena , analise geral do ambiente e paciente.
APH- Avaliação de cena , analise geral do ambiente e paciente.HandersonFabio


Último (20)

BENEFÍCIOS DA NEUROPSICOPEDAGOGIA educacional
BENEFÍCIOS DA NEUROPSICOPEDAGOGIA educacionalBENEFÍCIOS DA NEUROPSICOPEDAGOGIA educacional
BENEFÍCIOS DA NEUROPSICOPEDAGOGIA educacional

Livro infantil: A onda da raiva. pdf-crianças
Livro infantil: A onda da raiva. pdf-criançasLivro infantil: A onda da raiva. pdf-crianças
Livro infantil: A onda da raiva. pdf-crianças

Power Point sobre as etapas do Desenvolvimento infantil
Power Point sobre as etapas do Desenvolvimento infantilPower Point sobre as etapas do Desenvolvimento infantil
Power Point sobre as etapas do Desenvolvimento infantil

Slides Lição 07, Central Gospel, As Duas Testemunhas Do Final Dos Tempos.pptx
Slides Lição 07, Central Gospel, As Duas Testemunhas Do Final Dos Tempos.pptxSlides Lição 07, Central Gospel, As Duas Testemunhas Do Final Dos Tempos.pptx
Slides Lição 07, Central Gospel, As Duas Testemunhas Do Final Dos Tempos.pptx

bem estar animal em proteção integrada componente animal
bem estar animal em proteção integrada componente animalbem estar animal em proteção integrada componente animal
bem estar animal em proteção integrada componente animal

662938.pdf aula digital de educação básica
662938.pdf aula digital de educação básica662938.pdf aula digital de educação básica
662938.pdf aula digital de educação básica

As Mil Palavras Mais Usadas No Inglês (Robert de Aquino) (Z-Library).pdf
As Mil Palavras Mais Usadas No Inglês (Robert de Aquino) (Z-Library).pdfAs Mil Palavras Mais Usadas No Inglês (Robert de Aquino) (Z-Library).pdf
As Mil Palavras Mais Usadas No Inglês (Robert de Aquino) (Z-Library).pdf

O que é, de facto, a Educação de Infância
O que é, de facto, a Educação de InfânciaO que é, de facto, a Educação de Infância
O que é, de facto, a Educação de Infância

ROTINA DE ESTUDO-APOSTILA ESTUDO ORIENTADO.pdf
ROTINA DE ESTUDO-APOSTILA ESTUDO ORIENTADO.pdfROTINA DE ESTUDO-APOSTILA ESTUDO ORIENTADO.pdf
ROTINA DE ESTUDO-APOSTILA ESTUDO ORIENTADO.pdf

Enunciado_da_Avaliacao_1__Direito_e_Legislacao_Social_(IL60174).pdf
Enunciado_da_Avaliacao_1__Direito_e_Legislacao_Social_(IL60174).pdfEnunciado_da_Avaliacao_1__Direito_e_Legislacao_Social_(IL60174).pdf
Enunciado_da_Avaliacao_1__Direito_e_Legislacao_Social_(IL60174).pdf

Apresentação sobre Robots e processos educativos
Apresentação sobre Robots e processos educativosApresentação sobre Robots e processos educativos
Apresentação sobre Robots e processos educativos

o-homem-que-calculava-malba-tahan-1_123516.pdf
o-homem-que-calculava-malba-tahan-1_123516.pdfo-homem-que-calculava-malba-tahan-1_123516.pdf
o-homem-que-calculava-malba-tahan-1_123516.pdf

Slide Licao 4 - 2T - 2024 - CPAD ADULTOS - Retangular.pptx
Slide Licao 4 - 2T - 2024 - CPAD ADULTOS - Retangular.pptxSlide Licao 4 - 2T - 2024 - CPAD ADULTOS - Retangular.pptx
Slide Licao 4 - 2T - 2024 - CPAD ADULTOS - Retangular.pptx

4 ano atividade fonema e letra 08.03-1.pdf
4 ano atividade fonema e letra 08.03-1.pdf4 ano atividade fonema e letra 08.03-1.pdf
4 ano atividade fonema e letra 08.03-1.pdf

Descrever e planear atividades imersivas estruturadamente
Descrever e planear atividades imersivas estruturadamenteDescrever e planear atividades imersivas estruturadamente
Descrever e planear atividades imersivas estruturadamente

MARCHA HUMANA. UM ESTUDO SOBRE AS MARCHAS
MARCHA HUMANA. UM ESTUDO SOBRE AS MARCHASMARCHA HUMANA. UM ESTUDO SOBRE AS MARCHAS
MARCHA HUMANA. UM ESTUDO SOBRE AS MARCHAS

TAMPINHAS Sílabas. Para fazer e trabalhar com as crianças.
TAMPINHAS Sílabas. Para fazer e trabalhar com as crianças.TAMPINHAS Sílabas. Para fazer e trabalhar com as crianças.
TAMPINHAS Sílabas. Para fazer e trabalhar com as crianças.

MODELO Resumo esquemático de Relatório escolar
MODELO Resumo esquemático de Relatório escolarMODELO Resumo esquemático de Relatório escolar
MODELO Resumo esquemático de Relatório escolar

Meu corpo - Ruth Rocha e Anna Flora livro
Meu corpo - Ruth Rocha e Anna Flora livroMeu corpo - Ruth Rocha e Anna Flora livro
Meu corpo - Ruth Rocha e Anna Flora livro

APH- Avaliação de cena , analise geral do ambiente e paciente.
APH- Avaliação de cena , analise geral do ambiente e paciente.APH- Avaliação de cena , analise geral do ambiente e paciente.
APH- Avaliação de cena , analise geral do ambiente e paciente.


Questões Corrigidas, em Word: Capacitores - Conteúdo vinculado ao blog http://fisicanoenem.blogspot.com/

  • 1. © QUESTÕES CORRIGIDAS – PROFESSOR Rodrigo Penna 1 QUESTÕES CORRIGIDAS CAPACITORES ÍNDICE CAPACITÂNCIA...................................................................................................................................................................1 CAPACITOR DE PLACAS PLANAS PARALELAS.......................................................................................................................6 ENERGIA ARMAZENADA.....................................................................................................................................................8 ASSOCIAÇÃO DE CAPACITORES.........................................................................................................................................10 Capacitância 1. Um condutor, isolado no vácuo, é carregado. À medida em vai se carregando o condutor, seu potencial elétrico V varia com a carga Q conforme o gráfico abaixo. Q (µC) 6 1.500 V (v) De acordo com o gráfico, determine a Capacidade Eletrostática (capacitância) do condutor. a) 4 mF. b) 9 mF. c) 4 nF. d) 9 KF. CORREÇÃO http://fisicanoenem.blogspot.com/
  • 2. © QUESTÕES CORRIGIDAS – PROFESSOR Rodrigo Penna 2 Q Como temos C = , do gráfico obtemos os valores. Atentar para a escala e para os V prefixos gregos. −6 = 10 = 4.10 = 4nF 6µ 6. −9 C= 1500 1500 GABARITO: C 2. (PUC-2000) - Se dobrarmos a carga acumulada nas placas de um capacitor, a diferença de potencial entre suas placas ficará: A) multiplicada por quatro. B) multiplicada por dois. C) dividida por quatro. D) dividida por dois. CORREÇÃO Q A definição de Capacitância é: C = . Como a Capacitância depende apenas da forma como o V 2Q Capacitor foi construído e neste caso não se altera, ao dobar a carga temos: C = . 2V GABARITO: B. 3. Um capacitor de 6µ F está ligado a uma bateria de 12V conforme o esquema seguinte. -- + 12V Calculando o valor da carga elétrica armazenada no capacitor, encontramos: a) 72µC . b) 72C. c) 2C. d) 2.10 6 C. CORREÇÃO http://fisicanoenem.blogspot.com/
  • 3. © QUESTÕES CORRIGIDAS – PROFESSOR Rodrigo Penna 3 Aplicação direta da definição de Capacitância: Q = C.V . Q = 6.10 - 6 x12 = 72. 10 – 6 C = 72µC. Tranqüilo... OPÇÃO: A. 4. Leia atentamente o texto abaixo, que fala sobre um tipo de memória de computador. “Num chip de memória DRAM, cada bit é formado pelo conjunto de um transístor e um capacitor. O transistor controla a passagem da corrente elétrica, enquanto o capacitor a armazena por um curto período. Quando o capacitor contém um impulso elétrico, temos um bit 1 e quando ele está descarregado, temos um bit 0. Quando falo em "capacitor", tenha em mente que não estamos falando em nada similar aos capacitores eletrolíticos da placa-mãe. Os "capacitores" usados nos chips de memória são extremamente pequenos e simples, basicamente dois pequenos blocos de metal ligados ao transistor, que conservam o impulso elétrico por apenas uma fração de segundo.” Site Guia do Hardware, http://www.guiadohardware.net/termos/memoria-ram , 18/05/09. Com relação à utilização do capacitor no texto citado acima, podemos afirmar corretamente que finalidade de sua utilização pode ser melhor explicada como: a) armazenar energia. b) fazer sintonização de radiofreqüência. c) escrever informação digital. d) fazer a correção da reatância indutiva. CORREÇÃO Pelo contexto da iformação, fica claro que o capacitor faz as vez de “caderno”, onde ocorre a “escrita digital”. OPÇÃO: C. 5. (UFMG/11) A capacitância de um capacitor de placas paralelas é dada por C = Q/V , em que Q é a carga em cada uma das placas e V , a diferença de potencial entre elas. Desprezando- http://fisicanoenem.blogspot.com/
  • 4. © QUESTÕES CORRIGIDAS – PROFESSOR Rodrigo Penna 4 se os efeitos de borda, o campo elétrico entre as placas desse capacitor é uniforme e de intensidade E = Q/εA, em que A é a área de cada uma das placas e ε é uma constante. 1. Com base nessas informações, RESPONDA: Que acontece com o valor da capacitância desse capacitor se a diferença de potencial entre as placas for reduzida à metade? 2. Considere que um material isolante é introduzido entre as placas desse capacitor e preenche totalmente o espaço entre elas. Nessa situação, o campo elétrico entre as placas é reduzido de um fator κ , que é a constante elétrica do material. EXPLIQUE por que, nessa situação, o campo elétrico entre as placas do capacitor diminui. CORREÇÃO Há 10 anos não vinha uma questão sobre Capacitores na UFMG... E já nem era cobrado antes de se adotar o Enem, na primeira etapa de provas... http://www.slideshare.net/capitao_rodrigo/ufmg-2a-etapa-2001-a-2010 . Tenho dúvidas quanto à necessidade de se ensinar este conteúdo no Ensino Médio. Pelo visto, a própria UFMG também não dá muita importância, posto que a cobrança é rara. Mas, também e contraditoriamente, não retira de vez do programa! Vai entender... Agora, vai ficar mais mais 10 anos sem aparecer, ao invés de abrir espaço para dar mais tempo no estudo de outros conteúdos, mais relevantes? Tira logo do programa, uai! Embora seja básica, envolva o conceito de Capacitância, a 1ª pergunta pode levar a erros, bobos. Escrevendo a fórmula de outro jeito: C = Q/V ⇒ Q = C.V . Façamos então o gráfico Carga Q versus Voltagem V. Q (C) Note que, à medida que o capacitor vai sendo submetido à maior voltagem, sua carga aumenta. A capacitância é dada pela inclinação da reta, constante: é uma função do tipo y = a x. Ela é uma característica de Q4 construção do capacitor, e depende de outros Q3 εA fatores. A fórmula: C = , onde C é a Q2 d capacitância, A a área das placas, d a Q1 distância entre elas e ε a permissividade do C isolante (ε0 seria a do vácuo), colocado entre as placas. Veja na própria Wikipedia, V1 V2 V3 V 4 desenhos e explicações. V (v) A fórmula dada, do Campo Elétrico E, entre as placas, pode levar a mais confusão, por quem não sabe e fica inseguro... Veja o cálculo do peso. P 2 P 3P P = mg ⇒ g = = = = ... . Se a massa dobra o m 2 m 3m peso dobra, se triplica o peso triplica e a gravidade permanece constate... É o mesmo caso da Capacitância, aqui. No desenho acima, já ilustrei o dielétrico (isolante) entre as placas do capacitor. A pergunta é sobre o efeito da introdução do dielétrico no campo elétrico. Vejamos. http://fisicanoenem.blogspot.com/
  • 5. © QUESTÕES CORRIGIDAS – PROFESSOR Rodrigo Penna 5 Ao se introduzir um isolante, além do campo elétrico entre as placas do capacitor, é criado um outro! As moléculas sofrem um processo de polarização: se orientam, conforme a figura, com separação de cargas! ( ver figura 10: http://www.feiradeciencias.com.br/sala11/11_T02.asp ) As positivas, no sentido do campo das placas e as negativas no sentido contrário. Atende ao detalhe das extremidades: tracejei, de vermelho. À direita, o excesso de cargas positivas no isolante. À esquerda, o contrário. Pela convenção da Física, o campo elétrico “sai do mais e chega no menos”. ur E Temos, então, a soma de dois vetores, campos ur elétricos: o antes, entre as placas, e o novo, devido ao isolante. O E uuuur resultado é um campo resultante, ERe s , menor que o anterior. uuuu ur r ERe s E http://fisicanoenem.blogspot.com/
  • 6. © QUESTÕES CORRIGIDAS – PROFESSOR Rodrigo Penna 6 Capacitor de placas planas paralelas 6. (SP – C5 – H17) (FUVEST/94-modificado) Um capacitor é feito de duas placas condutoras, planas e paralelas, separadas pela distância de 0,5 mm e com ar entre elas. A diferença de potencial entre as placas é de 200 V. Substituindo-se o ar contido entre as placas por uma placa de vidro, de constante dielétrica cinco vezes maior do que o do ar, e permanecendo constante a carga das placas, qual será a diferença de potencial nessa nova situação? a) 8 V. b) 40 V. c) 1.000 V. d) 25.000 V. CORREÇÃO Temos que a capacitância de um Capacitor de placas planas e paralelas é dada por: εo A C= . Na fórmula, C é a capacitância (F), ε o é a constante dielétrica do vácuo (F/ d m), A área das placas (m2) e d a distância entre elas (m). Se, pelo problema, coloca-se vidro de constante 5 vezes maior, então a capacitância fica 5 vezes maior. Da definição de Capacitância, temos: Q = C. V, onde Q é a carga elétrica e V a voltagem. Se a capacitância aumenta sem variar a carga, teremos: V Q = 5 C. . A voltagem se reduz 5 vezes para manter a carga. 5 200 ÷ 5 = 40. OPÇÃO: B. 7. (SP – C5 – H17) (PUC-MG/99) Um capacitor de placas planas e paralelas é totalmente carregado utilizando-se uma fonte de 12 volts em três situações diferentes. Na situação A, ele permanece vazio. Em B, um dielétrico preenche metade do volume entre as placas e, em C, o mesmo dielétrico preenche todo o volume entre as placas. Assim, com relação às cargas acumuladas, é CORRETO afirmar que: a) as cargas em A, B e C terão o mesmo valor. http://fisicanoenem.blogspot.com/
  • 7. © QUESTÕES CORRIGIDAS – PROFESSOR Rodrigo Penna 7 b) A terá a maior carga e C, a menor. c) A terá a menor carga e C, a maior. d) B terá a maior carga e A, a menor. CORREÇÃO Sem utilizar nenhuma fórmula, quanto melhor o isolamento entre as placas, maior a capacitância e maior a carga acumulada. εA Com as fórmulas, a Capacitância depende do isolamento: C = , constante ε, e d mantendo a voltagem constante a carga depende da capacitância: Q=CV. OPÇÃO: C. http://fisicanoenem.blogspot.com/
  • 8. © QUESTÕES CORRIGIDAS – PROFESSOR Rodrigo Penna 8 Energia armazenada 8. (SP – C5 – H17) (UFES/2001) Um capacitor ideal de placas planas paralelas é carregado mediante a aplicação de uma d.d.p. entre suas placas. A distância entre as placas é então duplicada, mantendo-se a mesma d.d.p. entre elas. Nessa nova situação, a carga nas placas _________ e a energia eletrostática armazenada no capacitor __________. Preencher CORRETAMENTE as lacunas, na seqüência em que aparecem na frase acima: a) dobra - reduz-se à metade b) não se altera - dobra c) reduz-se à metade - reduz-se à metade d) dobra - dobra CORREÇÃO εA Primeiramente, a Capacitância depende da distância entre as placas: C = . d Dobrando a distância, a capacitância cai pela metade, já que são inversamente C εo A proporcionais: = . Da definição de capacitância, Q=CV. Se a capacitância cai 2 2d pela metade, mantendo a voltagem constante, a carga também cai. C.V 2 Finalmente, quanto à energia, para voltagem constante, prefiro: E = . Vemos que 2 a energia é diretamente proporcional à capacitância, e também cai pela metade. OPÇÃO: C. 9. (SP – C5 – H17) (UFMG/94) Duas placas metálicas paralelas Q e P, isoladas, são eletrizadas com uma carga de 1,0x10 – 7 C, uma negativamente e a outra, positivamente. A diferença de potencial entre elas vale 100 V. a) DETERMINE a energia elétrica armazenada nas placas. http://fisicanoenem.blogspot.com/
  • 9. © QUESTÕES CORRIGIDAS – PROFESSOR Rodrigo Penna 9 b) Considere que um resistor de 50 Ω é usado para ligar uma placa à outra. À medida que as placas se descarregam, a intensidade da corrente elétrica no resistor aumenta, diminui, ou não se altera? JUSTIFIQUE sua resposta. c) DETERMINE a quantidade total de calor liberado no resistor durante o processo de descarga das placas. CORREÇÃO Q.V a) Aplicação direta de fórmula: E= . 2 1.10−7.100 E= = 5,0.10−6 J . 2 b) Podemos até desenhar, mas nem precisa... À medida que o capacitor se descarrega, menos carga, menos corrente... Da fórmula, Q = CV, se a capacitância se mantém constante, a voltagem diminui quando a carga diminui. E, da Lei de Ohm, V i= , menos voltagem, menos corrente. R c) Como a energia se conserva, toda a energia armazenada no capacitor será convertida em calor por Efeito Joule: 5,0.10 – 6 J. http://fisicanoenem.blogspot.com/
  • 10. © QUESTÕES CORRIGIDAS – PROFESSOR Rodrigo Penna 10 Associação de capacitores 10. (SP – C5 – H17) (UFPE/2002) Quando dois capacitores, de capacitância C1 e C2, são ligados a uma bateria, como mostrado na figura a seguir, adquirem cargas Q1 e Q2, respectivamente. Sabendo que C チ>C2, assinale a alternativa correta. a) Q1 > Q2 b) Q1 = 2 Q2 c) Q1 > Q2 d) Q1 < 2 Q2 CORREÇÃO Questão até simples, para quem conhece a relação fundamental da Capacitância: Q = CV. Já que a voltagem é a mesma – ligados na mesma bateria – a maior carga fica com a maior capacitância. OPÇÃO: A. http://fisicanoenem.blogspot.com/
