O documento descreve as funções analogRead(), analogWrite() e analogReference() do Arduino. A função analogRead() lê valores de pinos analógicos, analogWrite() gera sinais PWM em pinos digitais e analogReference() configura a tensão de referência para leituras analógicas.

1. Arduino
Conhecendo as funções analogRead,
analogWrite e analogReference
Bóson Treinamentos
Fábio dos Reis

2. Função analogRead()
● Lê o valor de um pino analógico especificado.
● O Arduino Uno possui um conversor analógico-digital de 10 bits
e seis canais
● O Arduino Mega possui 16 canais e as placas Mini e Nano, 8
canais.
● Uma entrada analógica demora cerca de 100 μs para ser lida,
então a taxa máxima de leitura é de cerca de 10.000 vezes por
segundo.
● A função retorna um número inteiro entre 0 e 1023, por padrão.
Bóson Treinamentos
Fábio dos

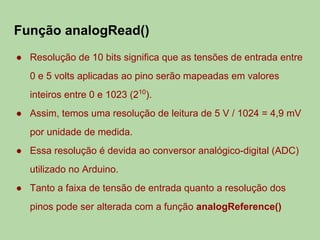

3. Função analogRead()
● Resolução de 10 bits significa que as tensões de entrada entre
0 e 5 volts aplicadas ao pino serão mapeadas em valores
inteiros entre 0 e 1023 (210
).
● Assim, temos uma resolução de leitura de 5 V / 1024 = 4,9 mV
por unidade de medida.
● Essa resolução é devida ao conversor analógico-digital (ADC)
utilizado no Arduino.
● Tanto a faixa de tensão de entrada quanto a resolução dos
pinos pode ser alterada com a função analogReference()

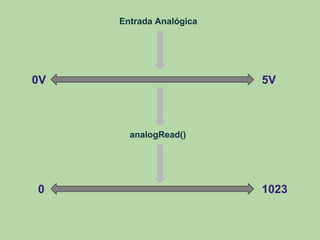

4. 0 1023
0V 5V
Entrada Analógica
analogRead()

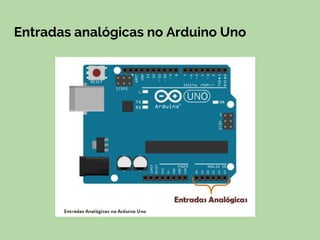

5. Entradas analógicas no Arduino Uno

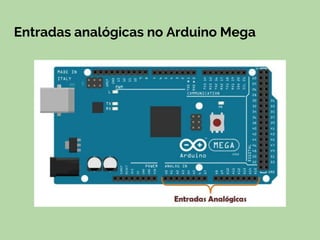

6. Entradas analógicas no Arduino Mega

7. Sintaxe da função analogRead()
analogRead(pino)
Parâmetros:
pino é o número do pino analógico que será lido:
● A0 a A5 na maioria das placas, incluindo o Uno
● A0 a A15 no Arduino Mega
● A0 a A7 nos Arduinos Nano e Mini.
Bóson Treinamentos
Fábio dos Reis

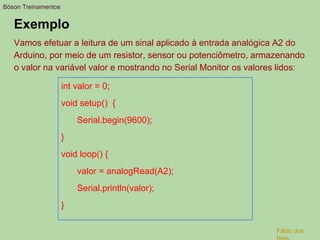

8. Exemplo
Vamos efetuar a leitura de um sinal aplicado à entrada analógica A2 do
Arduino, por meio de um resistor, sensor ou potenciômetro, armazenando
o valor na variável valor e mostrando no Serial Monitor os valores lidos:
int valor = 0;
void setup() {
Serial.begin(9600);
}
void loop() {
valor = analogRead(A2);
Serial.println(valor);
}
Bóson Treinamentos
Fábio dos

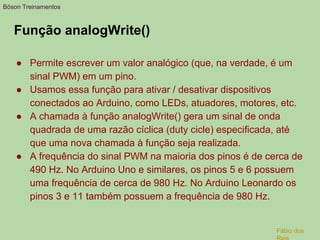

9. Função analogWrite()
● Permite escrever um valor analógico (que, na verdade, é um
sinal PWM) em um pino.
● Usamos essa função para ativar / desativar dispositivos
conectados ao Arduino, como LEDs, atuadores, motores, etc.
● A chamada à função analogWrite() gera um sinal de onda
quadrada de uma razão cíclica (duty cicle) especificada, até
que uma nova chamada à função seja realizada.
● A frequência do sinal PWM na maioria dos pinos é de cerca de
490 Hz. No Arduino Uno e similares, os pinos 5 e 6 possuem
uma frequência de cerca de 980 Hz. No Arduino Leonardo os
pinos 3 e 11 também possuem a frequência de 980 Hz.
Bóson Treinamentos
Fábio dos

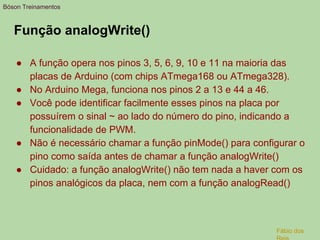

10. Função analogWrite()
● A função opera nos pinos 3, 5, 6, 9, 10 e 11 na maioria das
placas de Arduino (com chips ATmega168 ou ATmega328).
● No Arduino Mega, funciona nos pinos 2 a 13 e 44 a 46.
● Você pode identificar facilmente esses pinos na placa por
possuírem o sinal ~ ao lado do número do pino, indicando a
funcionalidade de PWM.
● Não é necessário chamar a função pinMode() para configurar o
pino como saída antes de chamar a função analogWrite()
● Cuidado: a função analogWrite() não tem nada a haver com os
pinos analógicos da placa, nem com a função analogRead()
Bóson Treinamentos
Fábio dos

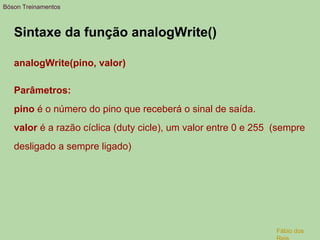

11. Sintaxe da função analogWrite()
analogWrite(pino, valor)
Parâmetros:
pino é o número do pino que receberá o sinal de saída.
valor é a razão cíclica (duty cicle), um valor entre 0 e 255 (sempre
desligado a sempre ligado)
Bóson Treinamentos
Fábio dos

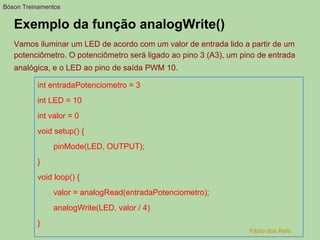

12. Exemplo da função analogWrite()
Vamos iluminar um LED de acordo com um valor de entrada lido a partir de um
potenciômetro. O potenciômetro será ligado ao pino 3 (A3), um pino de entrada
analógica, e o LED ao pino de saída PWM 10.
int entradaPotenciometro = 3
int LED = 10
int valor = 0
void setup() {
pinMode(LED, OUTPUT);
}
void loop() {
valor = analogRead(entradaPotenciometro);
analogWrite(LED, valor / 4)
}
Bóson Treinamentos
Fábio dos Reis

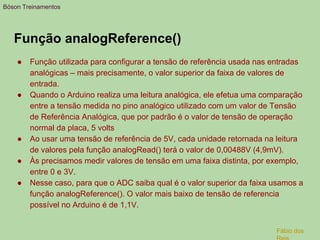

13. Função analogReference()
● Função utilizada para configurar a tensão de referência usada nas entradas
analógicas – mais precisamente, o valor superior da faixa de valores de
entrada.
● Quando o Arduino realiza uma leitura analógica, ele efetua uma comparação
entre a tensão medida no pino analógico utilizado com um valor de Tensão
de Referência Analógica, que por padrão é o valor de tensão de operação
normal da placa, 5 volts
● Ao usar uma tensão de referência de 5V, cada unidade retornada na leitura
de valores pela função analogRead() terá o valor de 0,00488V (4,9mV).
● Às precisamos medir valores de tensão em uma faixa distinta, por exemplo,
entre 0 e 3V.
● Nesse caso, para que o ADC saiba qual é o valor superior da faixa usamos a
função analogReference(). O valor mais baixo de tensão de referencia
possível no Arduino é de 1,1V.
Bóson Treinamentos
Fábio dos

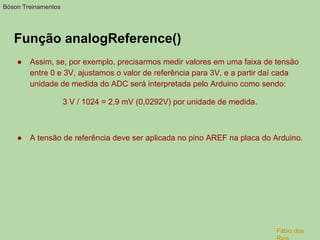

14. Função analogReference()
● Assim, se, por exemplo, precisarmos medir valores em uma faixa de tensão
entre 0 e 3V, ajustamos o valor de referência para 3V, e a partir daí cada
unidade de medida do ADC será interpretada pelo Arduino como sendo:
3 V / 1024 = 2,9 mV (0,0292V) por unidade de medida.
● A tensão de referência deve ser aplicada no pino AREF na placa do Arduino.
Bóson Treinamentos
Fábio dos

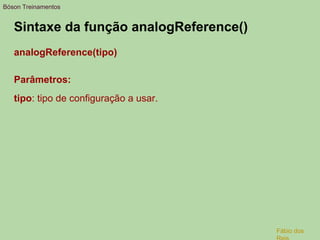

15. Sintaxe da função analogReference()
analogReference(tipo)
Parâmetros:
tipo: tipo de configuração a usar.
Bóson Treinamentos
Fábio dos

16. Tipos de configurações de analogReference()
● DEFAULT: A tensão de referência analógica padrão, que é de 5 volts, em
placas Arduino de 5V, ou 3,3 volts, nas placas de 3,3V (por exemplo, Arduino
Due).
● INTERNAL: Referência interna, que equivale a 1,1 volts nos chips
ATmega168 e ATmega328, ou 2,56 volts no Atmega8. Não disponível no
Arduino Mega.
● INTERNAL1V1: Tensão de referência interna de 1,1V, somente para o
Arduino Mega.
● INTERNAL2V56: Tensão de referência interna de 2,56V, também somente
para o Arduino Mega.
● EXTERNAL: Este é um valor de tensão aplicada no pino AREF da placa, no
intervalo de 0 a 5 volts apenas, que será usada como referência externa.
Bóson Treinamentos
Fábio dos Reis

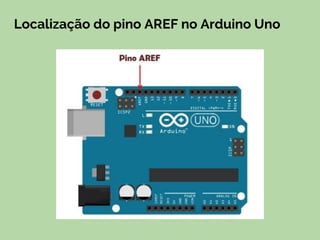

17. Localização do pino AREF no Arduino Uno

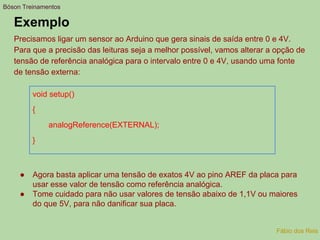

18. Exemplo
Precisamos ligar um sensor ao Arduino que gera sinais de saída entre 0 e 4V.
Para que a precisão das leituras seja a melhor possível, vamos alterar a opção de
tensão de referência analógica para o intervalo entre 0 e 4V, usando uma fonte
de tensão externa:
void setup()
{
analogReference(EXTERNAL);
}
Bóson Treinamentos
Fábio dos Reis
● Agora basta aplicar uma tensão de exatos 4V ao pino AREF da placa para
usar esse valor de tensão como referência analógica.
● Tome cuidado para não usar valores de tensão abaixo de 1,1V ou maiores
do que 5V, para não danificar sua placa.
