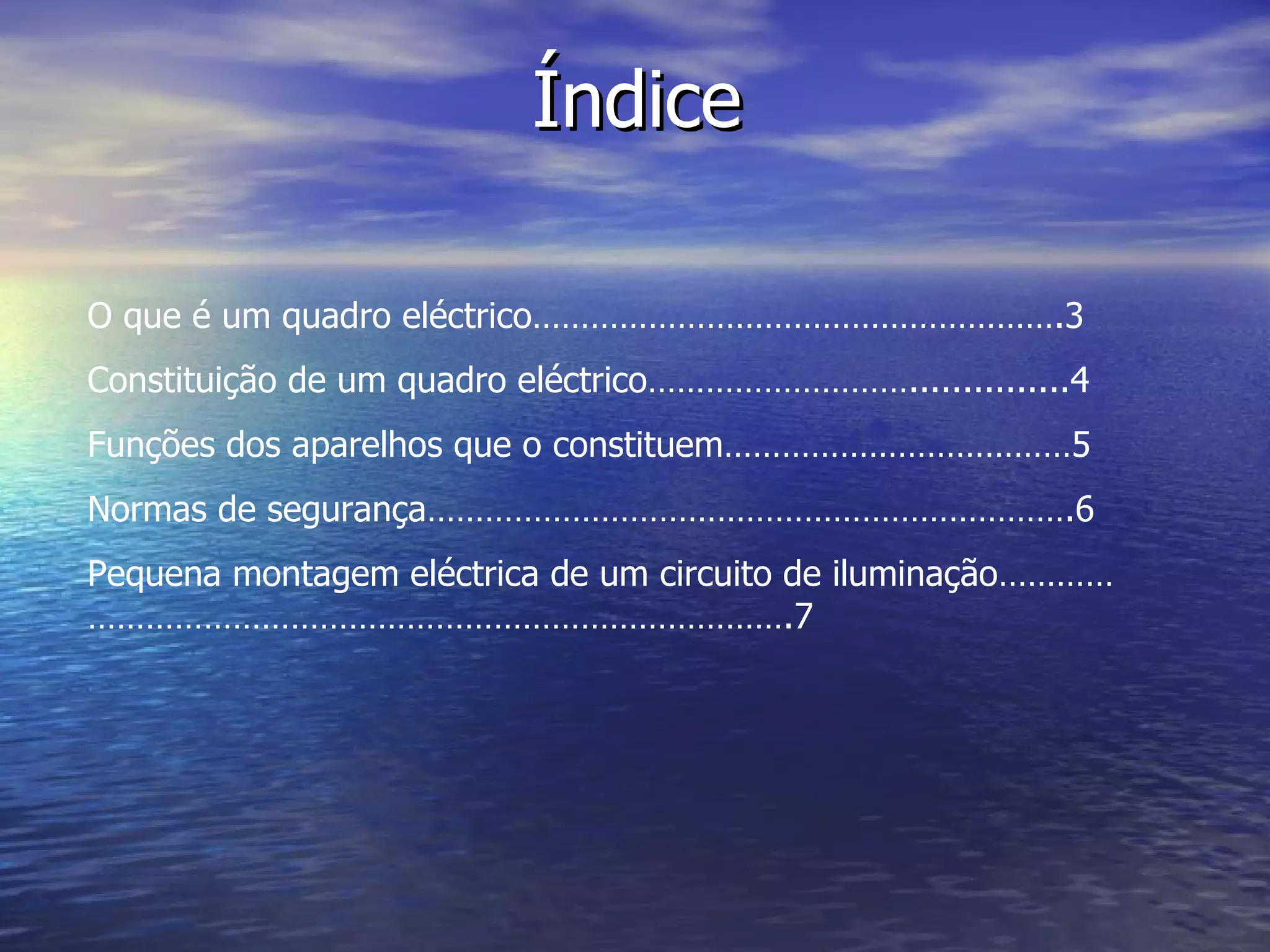

1. Índice O que é um quadro eléctrico……………………………………………….3 Constituição de um quadro eléctrico………………………...............4 Funções dos aparelhos que o constituem………………………………5 Normas de segurança………………………………………………………….6 Pequena montagem eléctrica de um circuito de iluminação………………………………………………………………………….7

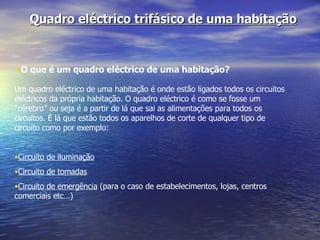

2.

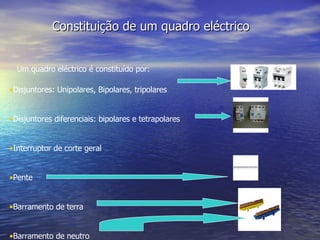

3.
4. Interruptor de corte geral Disjuntor tripolar Interruptor diferencial Disjuntor unipolar Máscara Espaço para o diferencial da EDP Funções de um quadro eléctrico trifásico Usado para ligar/desligar e proteger um circuito de tomadas trifásicas Corta a corrente de todos os circuitos. Usado para tapar os espços abertos entre disjuntores e diferençiais Liga e desliga um circuito de iluminação ou tomadas. Protege os circuitos contra curto-circuitos Liga e desliga totalmente todos os circuitos de iluminação ou tomadas. Protege os circuitos contra sobre cargas e curto circuitos
5.
6.

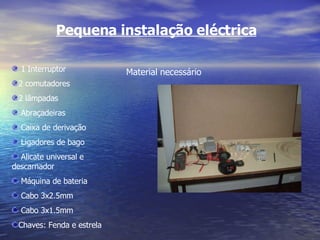

7. 1º - Fixar a caixa derivação Começamos por fixar a caixa de derivação com 4 parafusos com a ajuda de uma chave de estrela

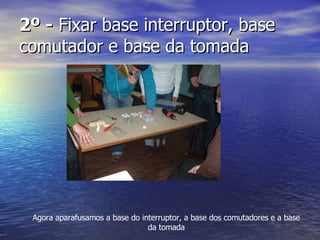

8. 2º - Fixar base interruptor, base comutador e base da tomada Agora aparafusamos a base do interruptor, a base dos comutadores e a base da tomada

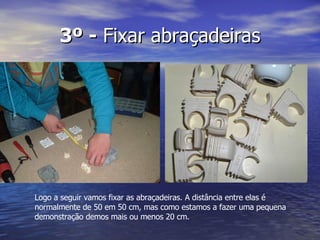

9. 3º - Fixar abraçadeiras Logo a seguir vamos fixar as abraçadeiras. A distância entre elas é normalmente de 50 em 50 cm, mas como estamos a fazer uma pequena demonstração demos mais ou menos 20 cm.

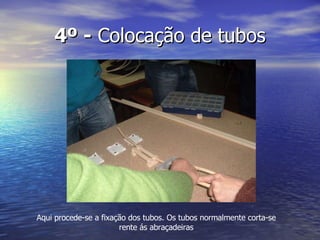

10. 4º - Colocação de tubos Aqui procede-se a fixação dos tubos. Os tubos normalmente corta-se rente ás abraçadeiras
11.

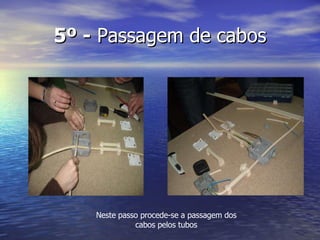

12. 5º - Passagem de cabos Neste passo procede-se a passagem dos cabos pelos tubos

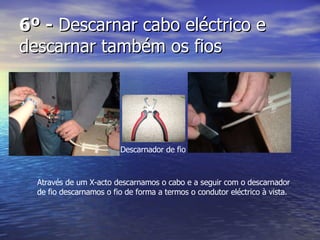

13. 6º - Descarnar cabo eléctrico e descarnar também os fios Descarnador de fio Através de um X-acto descarnamos o cabo e a seguir com o descarnador de fio descarnamos o fio de forma a termos o condutor eléctrico à vista.

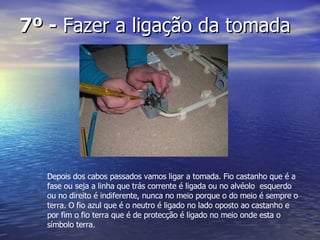

14. 7º - Fazer a ligação da tomada Depois dos cabos passados vamos ligar a tomada. Fio castanho que é a fase ou seja a linha que trás corrente é ligada ou no alvéolo esquerdo ou no direito é indiferente, nunca no meio porque o do meio é sempre o terra. O fio azul que é o neutro é ligado no lado oposto ao castanho e por fim o fio terra que é de protecção é ligado no meio onde esta o símbolo terra.
15. 8º - Montar a caixa de derivação, (esta caixa distribui a corrente) Agora vamos ligar a caixa de derivação: Os neutros (fio azul) são ligados todos juntos no mesmo ligador, os terras (fio verde e amarelo) também são ligados todos juntos no mesmo ligador claro que não juntos com o neutro porque senão depois de ejectar-mos corrente no circuito o disjuntor dispara logo porque esta haver uma sobre carga. E agora vamos ligar a fase (fio castanho). A fase liga-se com o castanho da tomada e com o preto do interruptor ou seja vamos alimentar a tomada e o interruptor e depois na saída do interruptor liga-se o castanho da lâmpada que é chamado de linha de lâmpada. A seguir vamos fazer a comutação. Num dos comutadores é ligada a fase e 2 linhas de vai-vem que vao de um comutador para o outro e no outro comutador é ligado a linha de lâmpada mais as 2 linhas de vai e vem. As linhas de vai-vem são digamos a auto-alimentação dos comutadores porque uma das linhas tem sempre corrente e quando carregamos num dos botões a alimentação passa para a a outra linha de vai-vem que é para podermos ligar e desligar a luz no outro comutador.

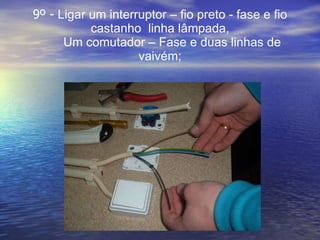

16. 9º - Ligar um interruptor – fio preto - fase e fio castanho linha lâmpada, Um comutador – Fase e duas linhas de vaivém;
17. 10º - Ligar o segundo comutador. Ligamos as duas linhas de vaivém que vêm do primeiro comutador e ligar o fio castanho que é a linha de lâmpada

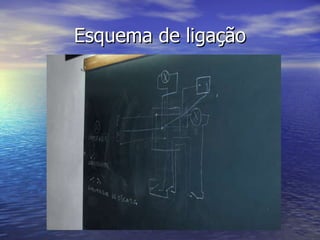

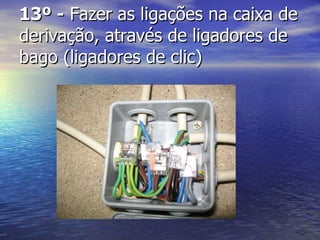

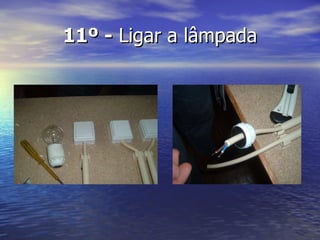

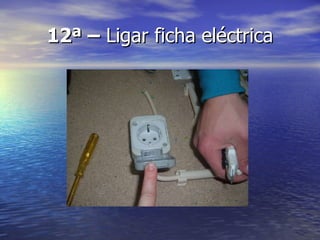

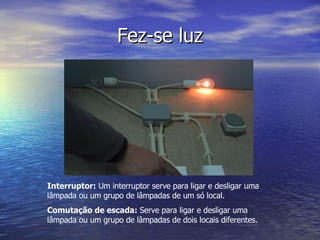

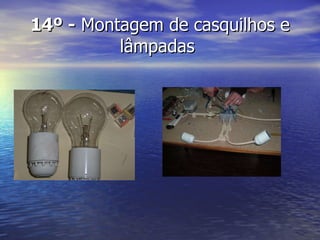

22. Fez-se luz Interruptor: Um interruptor serve para ligar e desligar uma lâmpada ou um grupo de lâmpadas de um só local. Comutação de escada: Serve para ligar e desligar uma lâmpada ou um grupo de lâmpadas de dois locais diferentes.
