1. Arduino
Roger Pereira
rogerpereira@hotmail.com.br

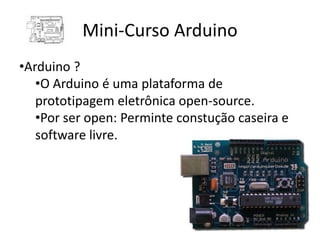

2. Mini-Curso Arduino
•Arduino ?
•O Arduino é uma plataforma de
prototipagem eletrônica open-source.
•Por ser open: Perminte constução caseira e
software livre.

3. Mini-Curso Arduino

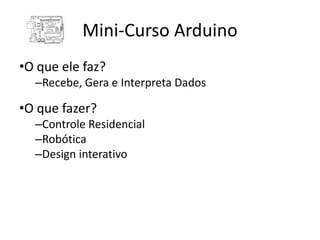

•O que ele faz?
–Recebe, Gera e Interpreta Dados
•O que fazer?
–Controle Residencial
–Robótica
–Design interativo

4. Mini-Curso Arduino
•Hardware
–Analog Reference pin-AREF(Laranja).
–Digital Ground (Verde Claro)
–Digital Pins 2-13 (Verde)
–Digital Pins 0-1/Serial In/Out - TX/RX
(Verde Escuro)
Estes Pinos não podem ser usados para
digital i/o (digitalRead e digitalWrite) se
estiver usando comunicação
serial(Serial.begin).
–Botão de Reset - S1 (AzulEscuro)
–In-circuit Serial Programme -ICSP
(Azul-Verde)

5. Mini-Curso Arduino

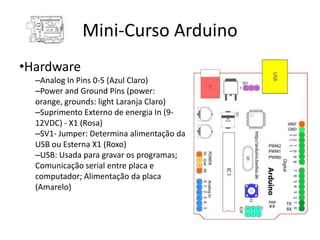

•Hardware
–Analog In Pins 0-5 (Azul Claro)
–Power and Ground Pins (power:
orange, grounds: light Laranja Claro)
–Suprimento Externo de energia In (9-
12VDC) - X1 (Rosa)
–SV1- Jumper: Determina alimentação da
USB ou Esterna X1 (Roxo)
–USB: Usada para gravar os programas;
Comunicação serial entre placa e
computador; Alimentação da placa
(Amarelo)

6. Mini-Curso Arduino

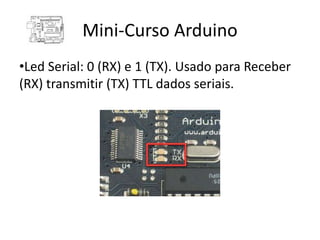

•Led Serial: 0 (RX) e 1 (TX). Usado para Receber
(RX) transmitir (TX) TTL dados seriais.

7. Mini-Curso Arduino

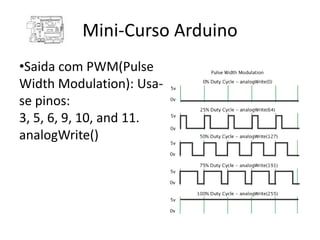

•Saida com PWM(Pulse
Width Modulation): Usa-
se pinos:
3, 5, 6, 9, 10, and 11.
analogWrite()

8. Mini-Curso Arduino
•Tipos

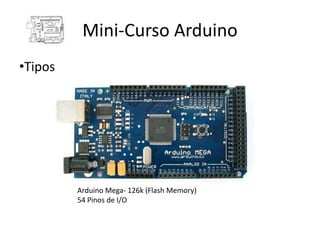

Arduino Mega- 126k (Flash Memory)
54 Pinos de I/O

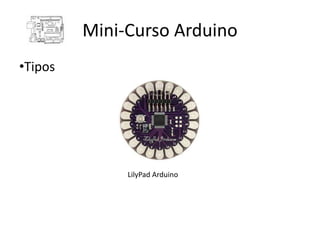

9. Mini-Curso Arduino
•Tipos
LilyPad Arduino

10. Mini-Curso Arduino
•Tipos
Arduino BT (Bluetooth)

11. Mini-Curso Arduino
•Tipos

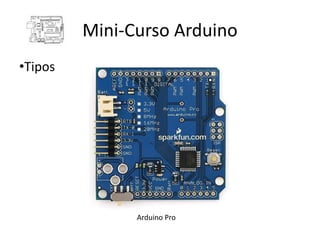

Arduino Pro

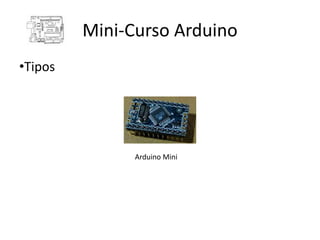

12. Mini-Curso Arduino
•Tipos
Arduino Mini

13. Mini-Curso Arduino

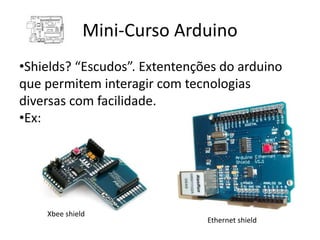

•Shields? “Escudos”. Extentenções do arduino
que permitem interagir com tecnologias
diversas com facilidade.
•Ex:
Xbee shield
Ethernet shield

14. Mini-Curso Arduino

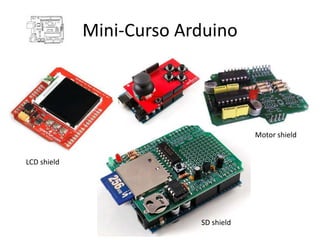

Motor shield
LCD shield
SD shield

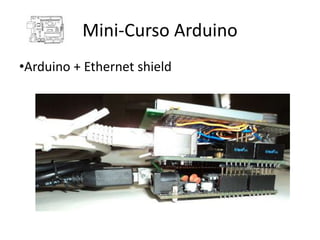

15. Mini-Curso Arduino
•Arduino + Ethernet shield

16. Mini-Curso Arduino

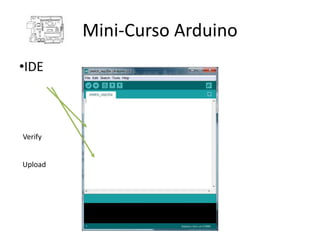

•IDE
Verify
Upload

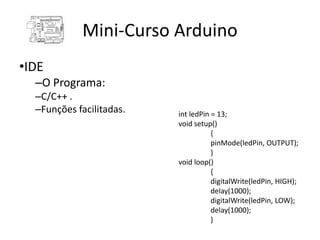

17. Mini-Curso Arduino
•IDE
–O Programa:
–C/C++ .
–Funções facilitadas. int ledPin = 13;
void setup()
{
pinMode(ledPin, OUTPUT);
}
void loop()
{
digitalWrite(ledPin, HIGH);
delay(1000);
digitalWrite(ledPin, LOW);
delay(1000);
}

18. Mini-Curso Arduino
•Entendendo
int ledPin = 13; // Diz: Vou usar o Pino de
número 13 do Arduino e ele //
será chamado "ledPin" e será uma variável
inteira.
void setup() // Função chamada
automaticamente na primeira vez
// que o código é lido.
//Devemos dizer como o Pino

19. Mini-Curso Arduino
•Entendendo

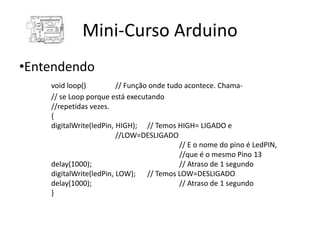

void loop() // Função onde tudo acontece. Chama-
// se Loop porque está executando
//repetidas vezes.
{
digitalWrite(ledPin, HIGH); // Temos HIGH= LIGADO e
//LOW=DESLIGADO
// E o nome do pino é LedPIN,
//que é o mesmo Pino 13
delay(1000); // Atraso de 1 segundo
digitalWrite(ledPin, LOW); // Temos LOW=DESLIGADO
delay(1000); // Atraso de 1 segundo
}

20. Mini-Curso Arduino
•Instalar a interface( IDE).
•Reconhecer os botões.

21. Mini-Curso Arduino

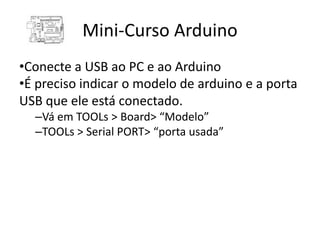

•Conecte a USB ao PC e ao Arduino
•É preciso indicar o modelo de arduino e a porta
USB que ele está conectado.
–Vá em TOOLs > Board> “Modelo”
–TOOLs > Serial PORT> “porta usada”

22. Mini-Curso Arduino

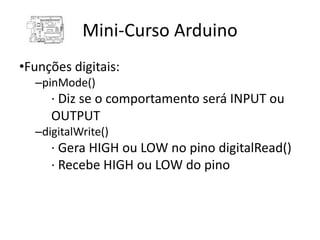

•Funções digitais:
–pinMode()
· Diz se o comportamento será INPUT ou
OUTPUT
–digitalWrite()
· Gera HIGH ou LOW no pino digitalRead()
· Recebe HIGH ou LOW do pino

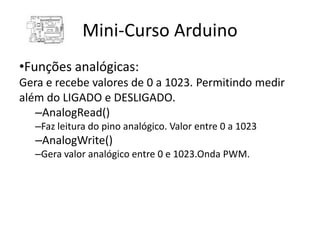

23. Mini-Curso Arduino
•Funções analógicas:
Gera e recebe valores de 0 a 1023. Permitindo medir
além do LIGADO e DESLIGADO.
–AnalogRead()
–Faz leitura do pino analógico. Valor entre 0 a 1023
–AnalogWrite()
–Gera valor analógico entre 0 e 1023.Onda PWM.

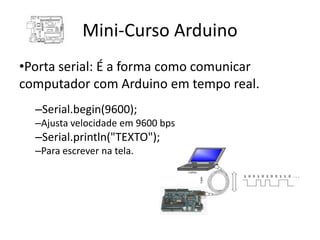

24. Mini-Curso Arduino
•Porta serial: É a forma como comunicar
computador com Arduino em tempo real.
–Serial.begin(9600);
–Ajusta velocidade em 9600 bps
–Serial.println("TEXTO");
–Para escrever na tela.

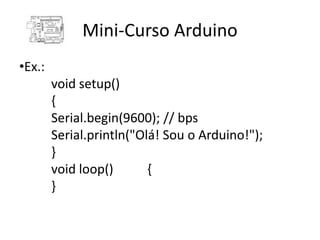

25. Mini-Curso Arduino
•Ex.:
void setup()
{
Serial.begin(9600); // bps
Serial.println("Olá! Sou o Arduino!");
}
void loop() {
}

26. Mini-Curso Arduino

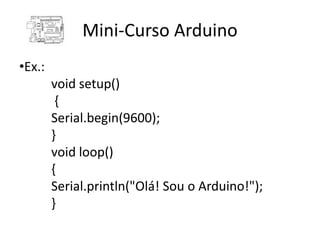

•Ex.:
void setup()
{
Serial.begin(9600);
}
void loop()
{
Serial.println("Olá! Sou o Arduino!");
}

27. Mini-Curso Arduino

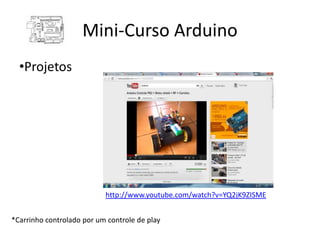

•Projetos
http://www.youtube.com/watch?v=YQ2jK9ZISME
*Carrinho controlado por um controle de play

28. Mini-Curso Arduino
•Projetos
http://www.youtube.com/watch?v=jxIFTKsBAT0

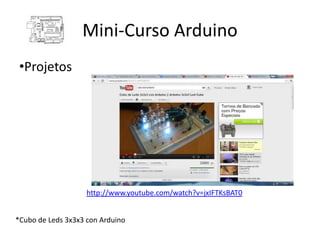

*Cubo de Leds 3x3x3 con Arduino

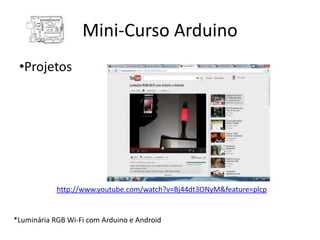

29. Mini-Curso Arduino
•Projetos
http://www.youtube.com/watch?v=Bj44dt3ONyM&feature=plcp
*Luminária RGB Wi-Fi com Arduino e Android

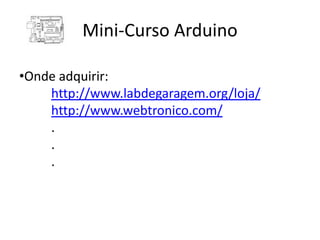

30. Mini-Curso Arduino
•Onde adquirir:
http://www.labdegaragem.org/loja/
http://www.webtronico.com/
.
.
.

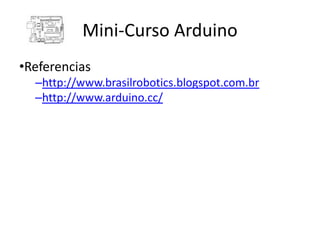

31. Mini-Curso Arduino
•Referencias
–http://www.brasilrobotics.blogspot.com.br
–http://www.arduino.cc/
