O documento apresenta o cálculo para projetar o sistema de iluminação de um escritório de 5,50m x 6,20m x 2,85m de altura utilizando luminárias pendentes com lâmpadas fluorescentes T5. Ele define a quantidade de lux necessária, calcula o índice do ambiente como 1,88 e o fator de utilização da luminária como 0,51 antes de determinar que serão necessárias 16 lâmpadas em 8 luminárias para iluminar o espaço de acordo com os padrões.

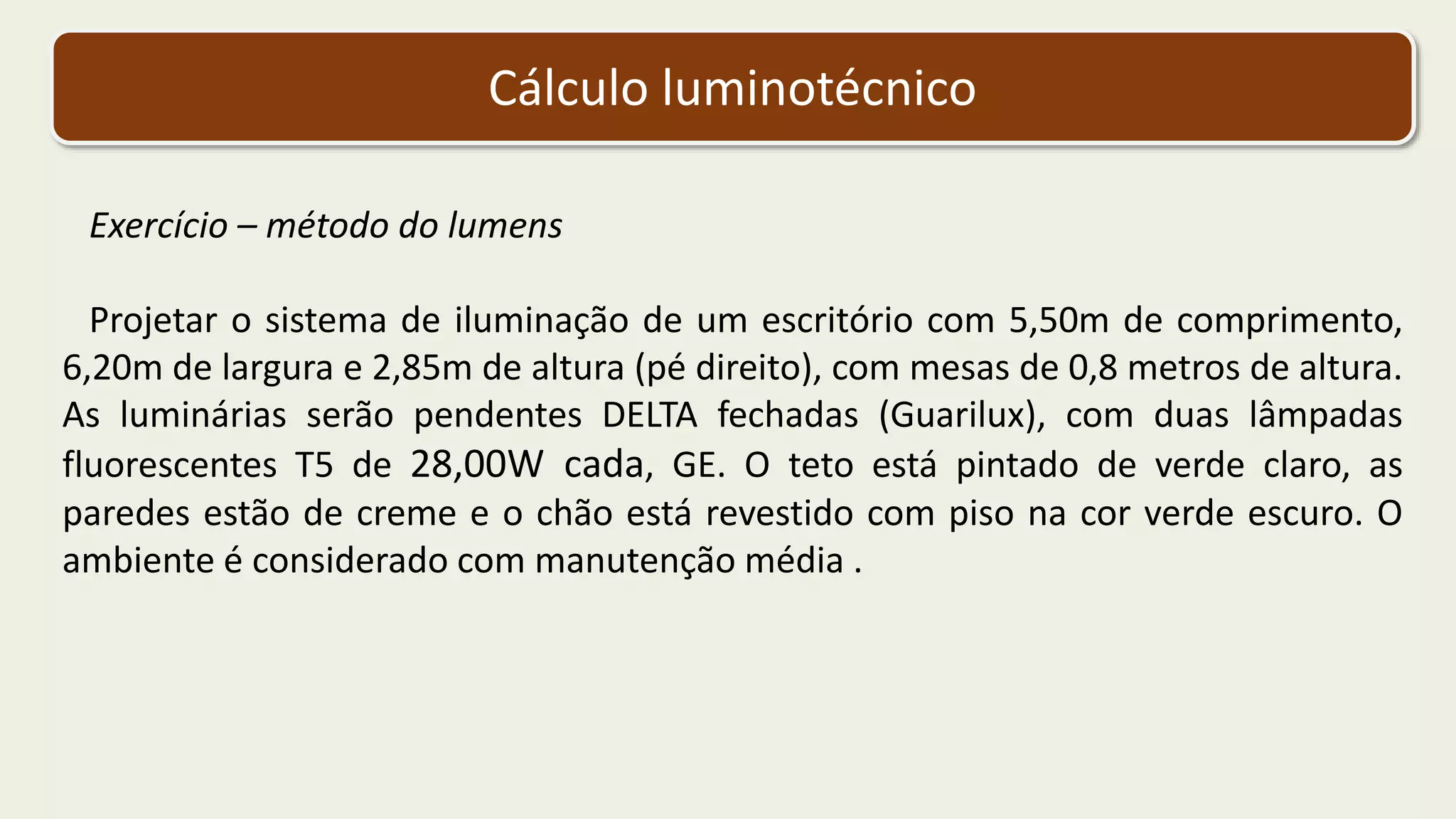

1. Cálculo luminotécnico
Exercício – método do lumens
Projetar o sistema de iluminação de um escritório com 5,50m de comprimento,
6,20m de largura e 2,85m de altura (pé direito), com mesas de 0,8 metros de altura.
As luminárias serão pendentes DELTA fechadas (Guarilux), com duas lâmpadas
fluorescentes T5 de 28,00W cada, GE. O teto está pintado de verde claro, as
paredes estão de creme e o chão está revestido com piso na cor verde escuro. O
ambiente é considerado com manutenção média .

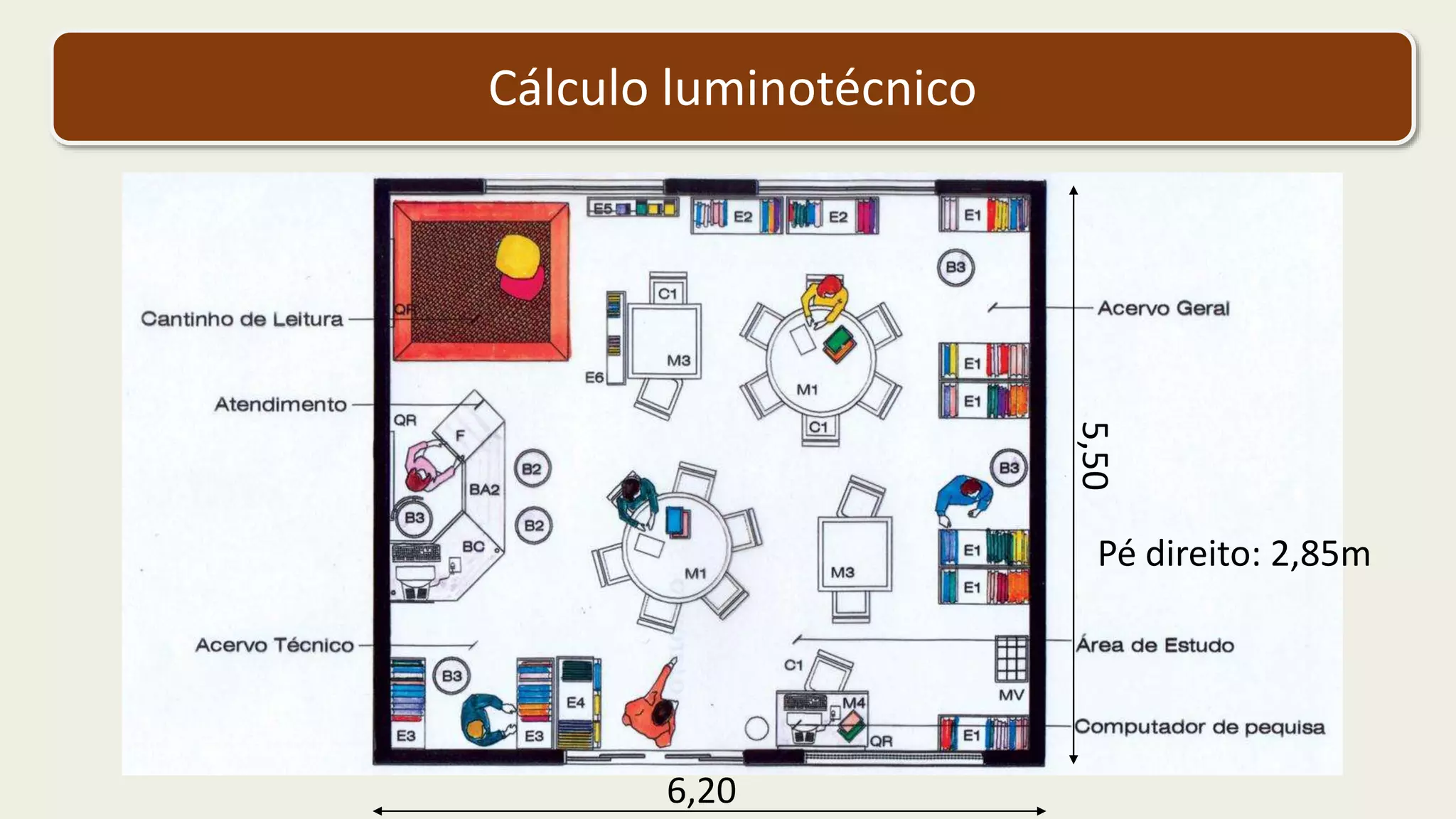

2. Cálculo luminotécnico
6,20
5,50
Pé direito: 2,85m

3. Cálculo luminotécnico

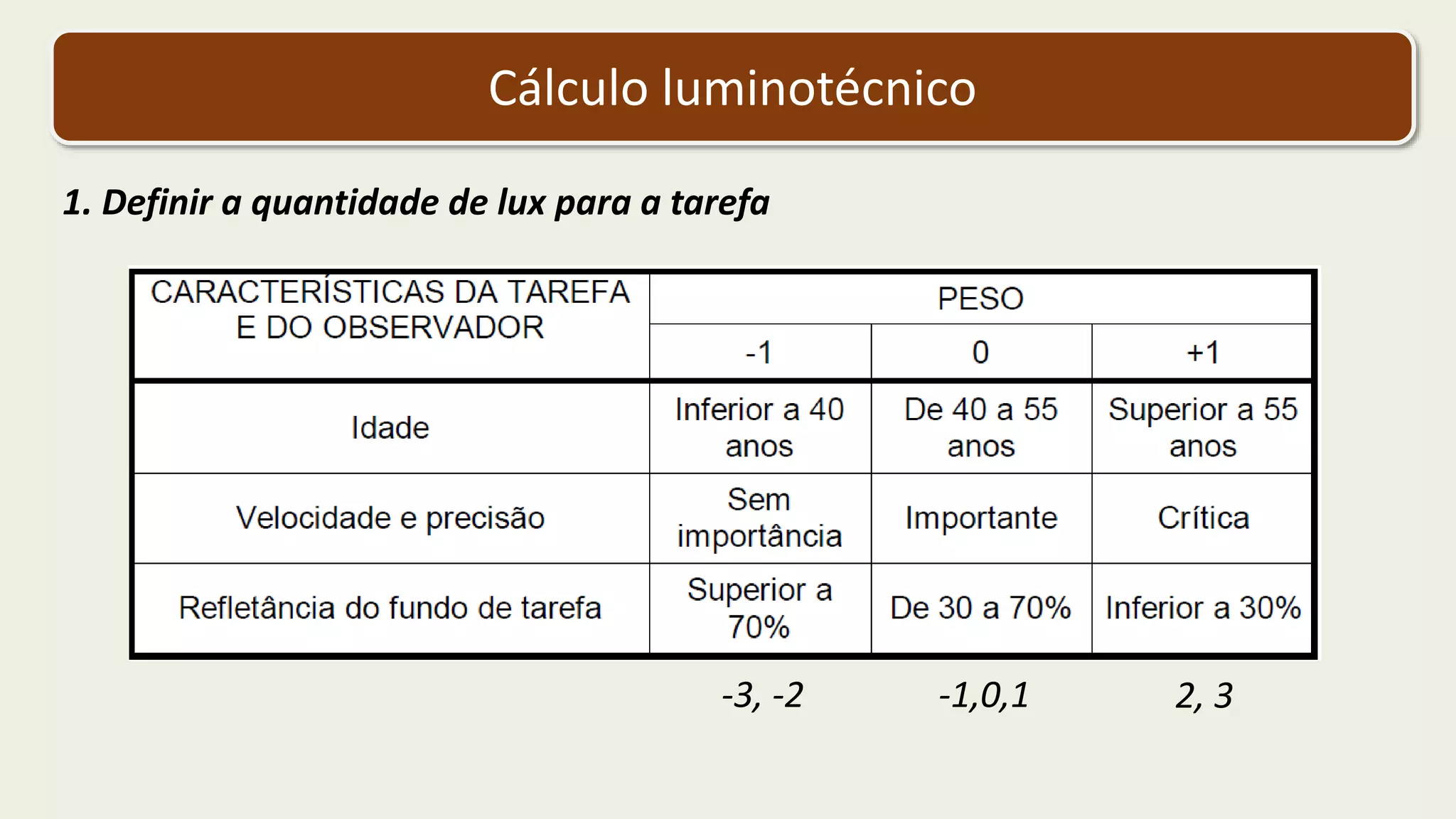

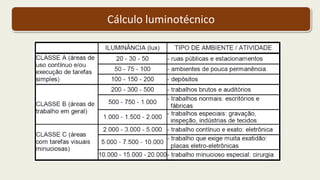

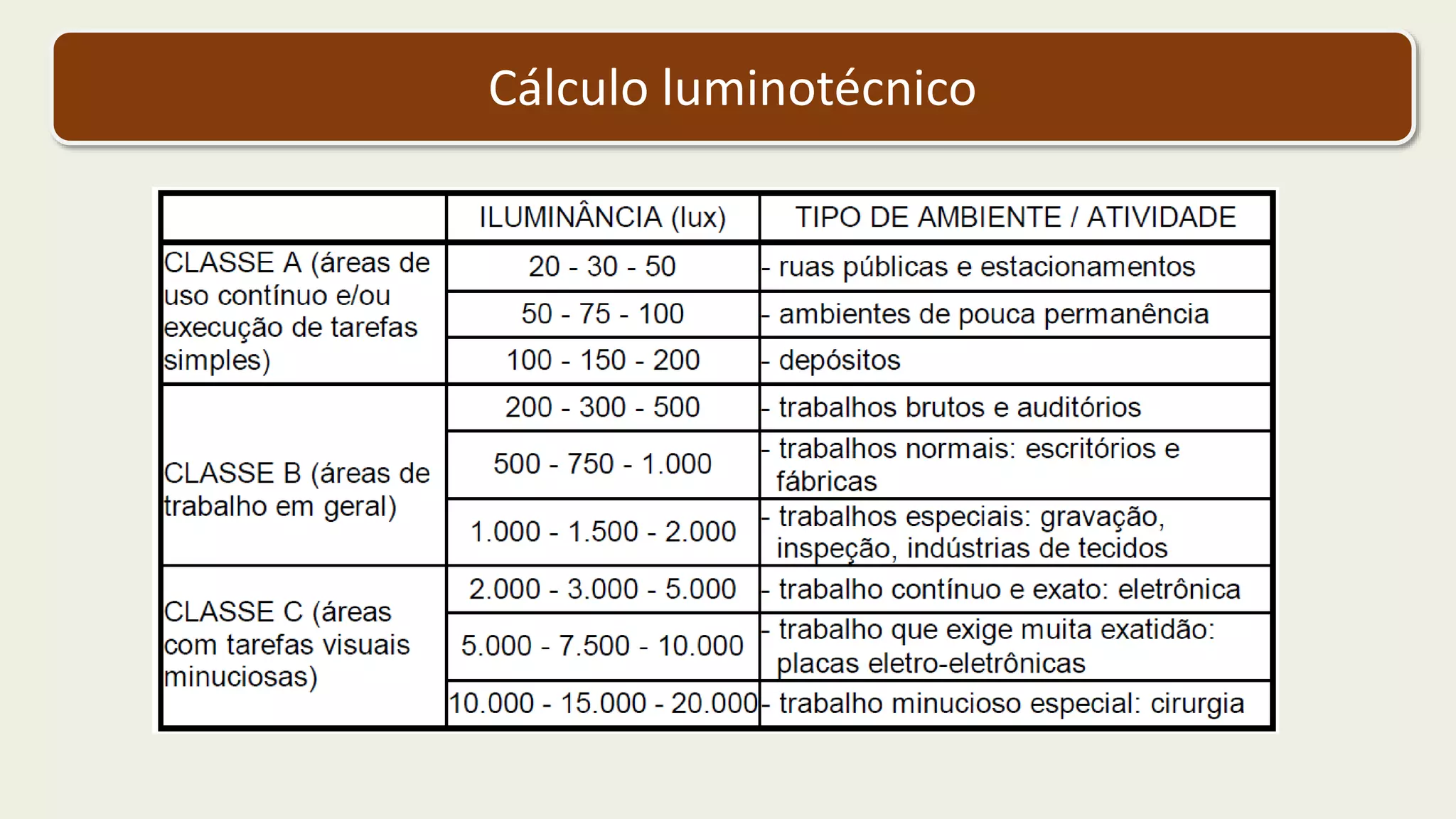

1. Definir a quantidade de lux para a tarefa
-3, -2 2, 3-1,0,1

4. Cálculo luminotécnico

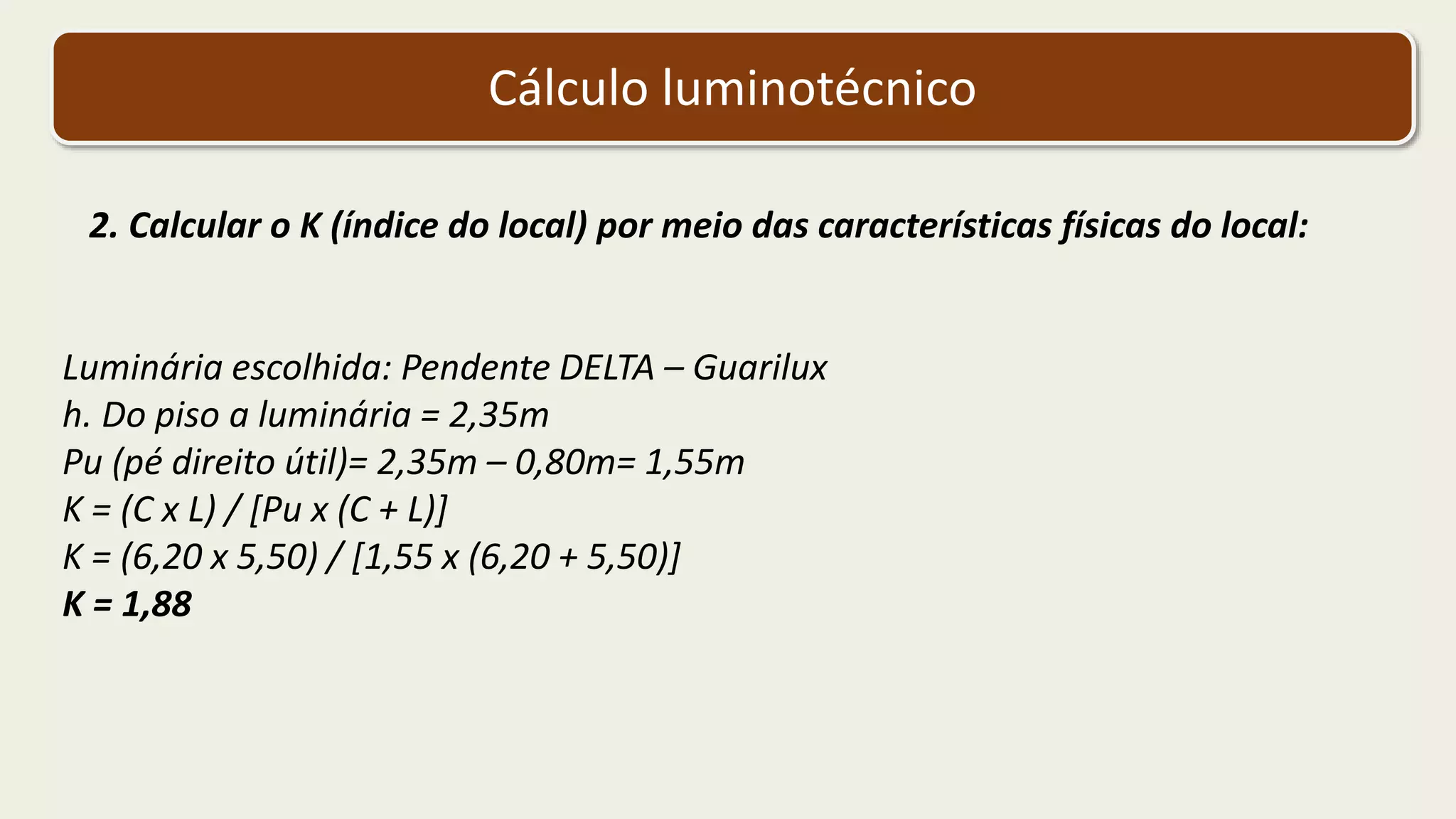

5. Cálculo luminotécnico
2. Calcular o K (índice do local) por meio das características físicas do local:

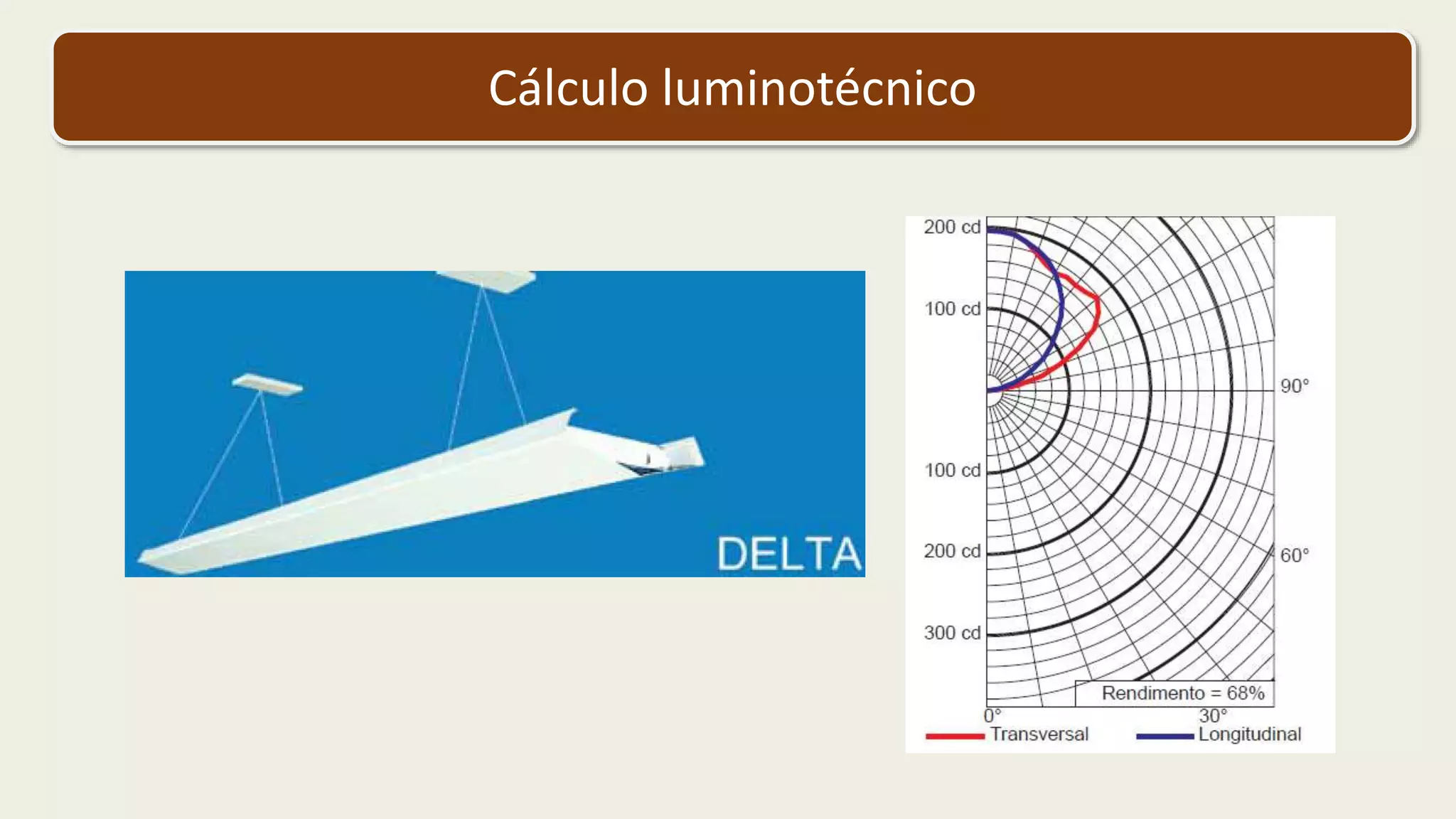

Luminária escolhida: Pendente DELTA – Guarilux
h. Do piso a luminária = 2,35m
Pu (pé direito útil)= 2,35m – 0,80m= 1,55m
K = (C x L) / [Pu x (C + L)]
K = (6,20 x 5,50) / [1,55 x (6,20 + 5,50)]
K = 1,88

6. Cálculo luminotécnico

7. Cálculo luminotécnico

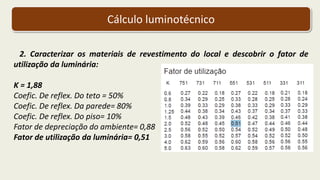

2. Caracterizar os materiais de revestimento do local e descobrir o fator de
utilização da luminária:
K = 1,88
Coefic. De reflex. Do teto = 50%
Coefic. De reflex. Da parede= 80%
Coefic. De reflex. Do piso= 10%

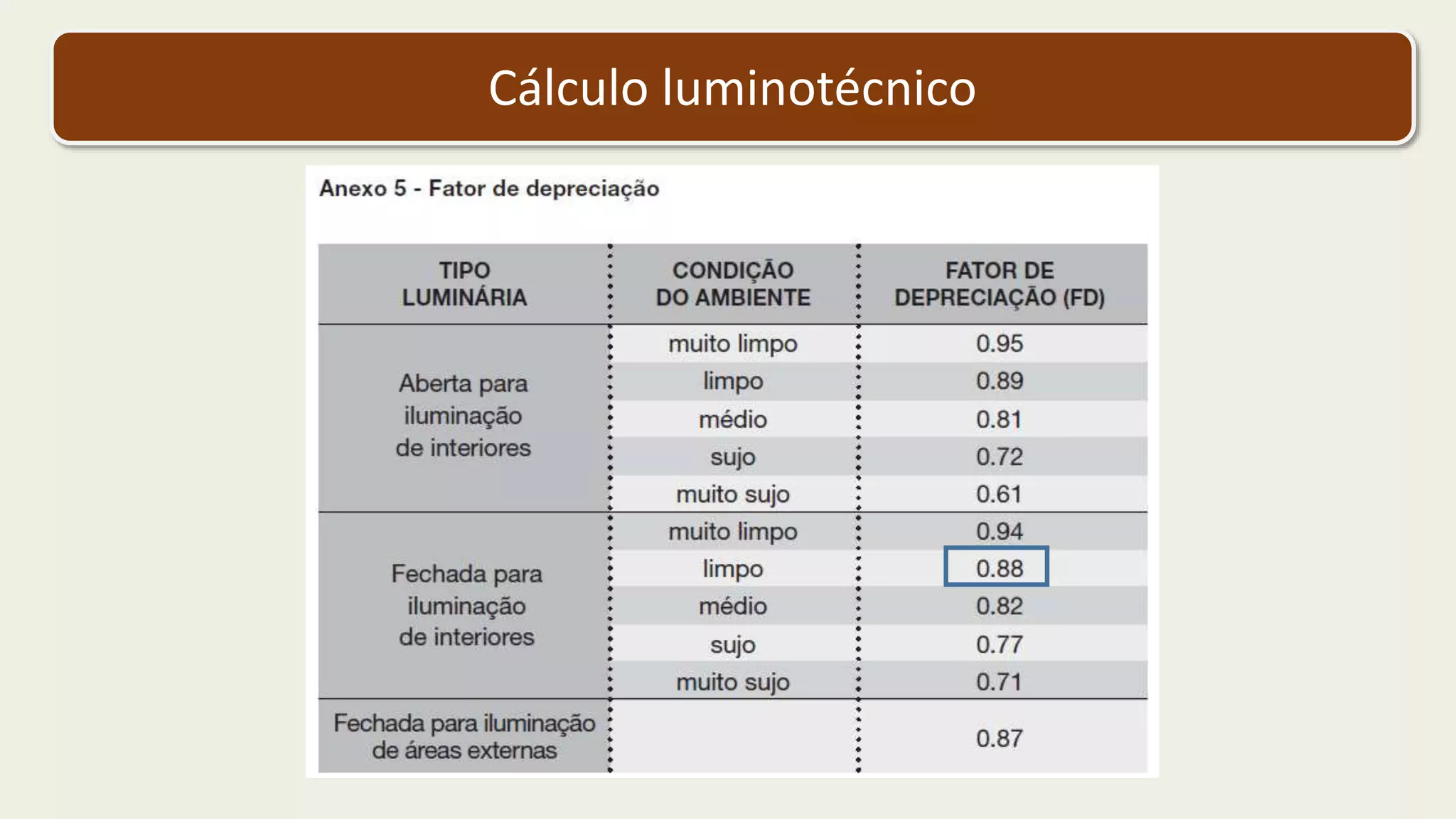

Fator de depreciação do ambiente= 0,88
Fator de utilização da luminária= 0,51

8. Cálculo luminotécnico

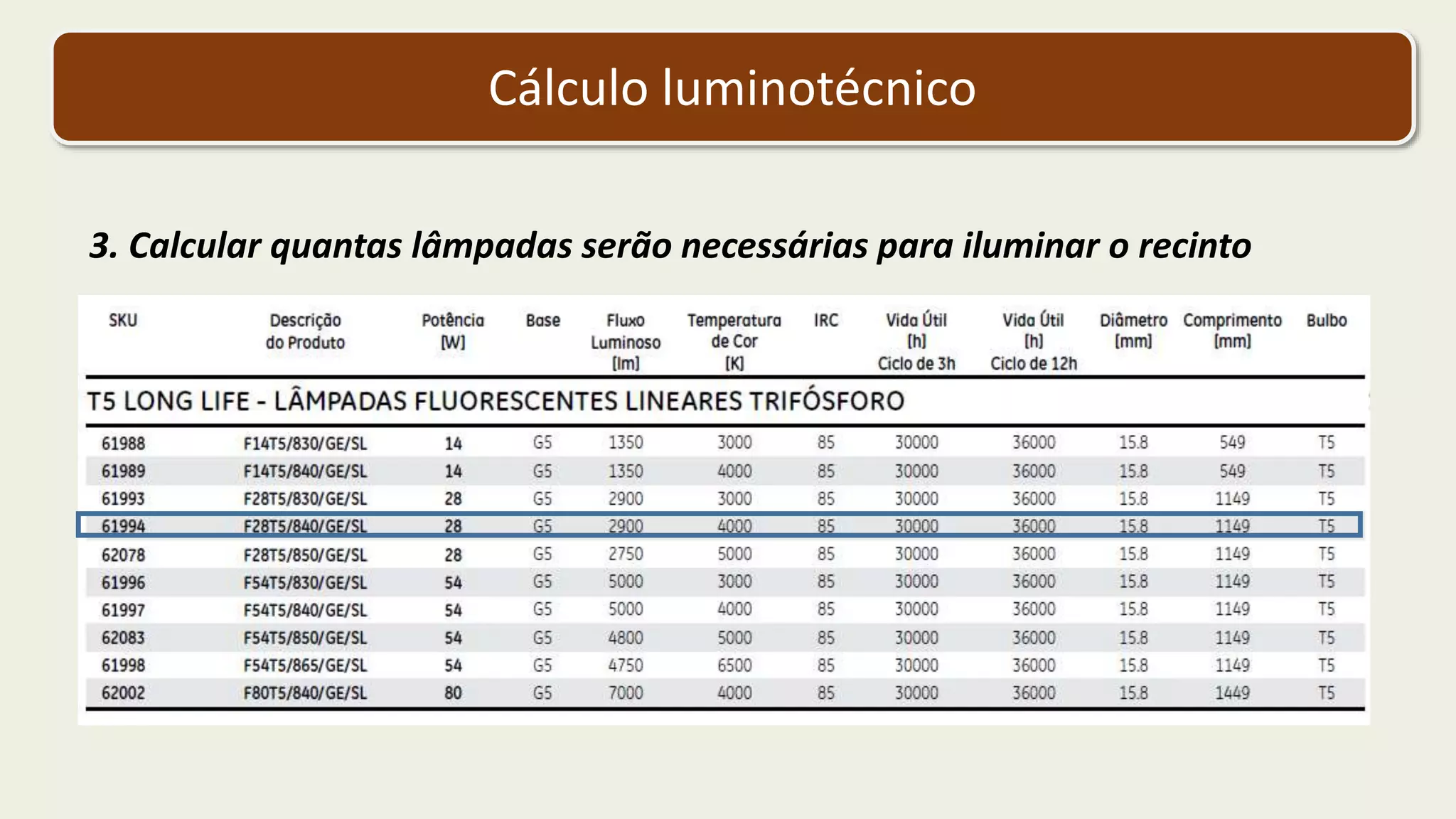

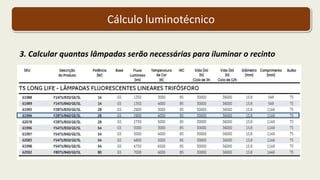

3. Calcular quantas lâmpadas serão necessárias para iluminar o recinto

9. Cálculo luminotécnico

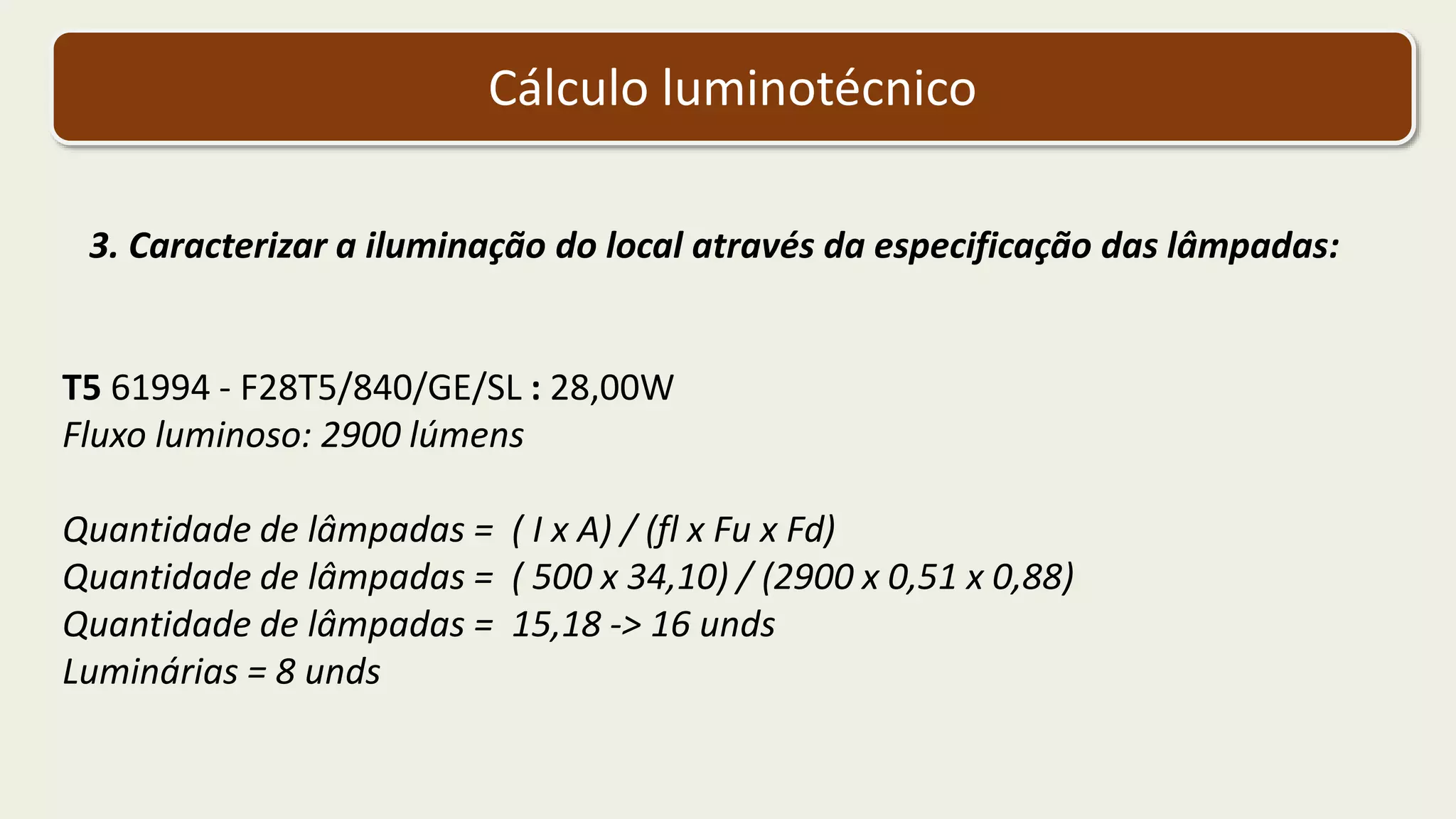

3. Caracterizar a iluminação do local através da especificação das lâmpadas:
T5 61994 - F28T5/840/GE/SL : 28,00W
Fluxo luminoso: 2900 lúmens
Quantidade de lâmpadas = ( I x A) / (fl x Fu x Fd)
Quantidade de lâmpadas = ( 500 x 34,10) / (2900 x 0,51 x 0,88)
Quantidade de lâmpadas = 15,18 -> 16 unds
Luminárias = 8 unds

10. Cálculo luminotécnico
