O documento descreve as classes A, B, C e AB de amplificadores de áudio. A Classe A opera com o ponto quiescente no meio da reta de carga, sem distorção mas baixo rendimento. A Classe B opera próximo ao corte, maior rendimento mas amplifica só metade do sinal. A Classe AB combina as vantagens de A e B. A Classe C opera dentro da região de corte, formando harmônicos.

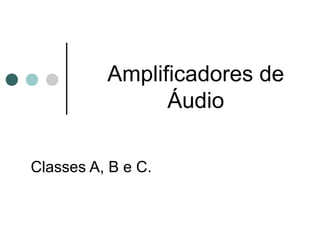

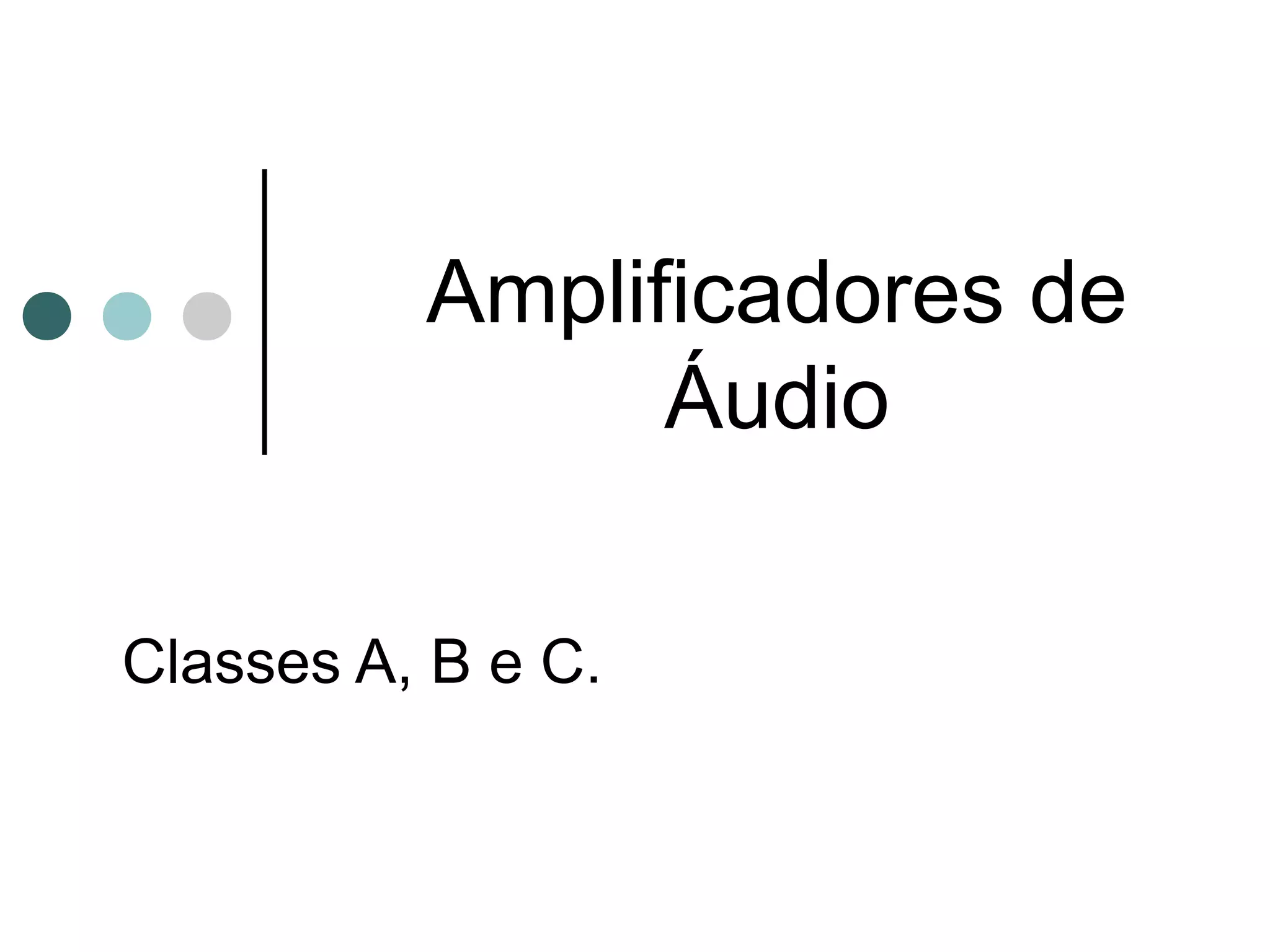

1. Amplificadores de
Áudio
Classes A, B e C.

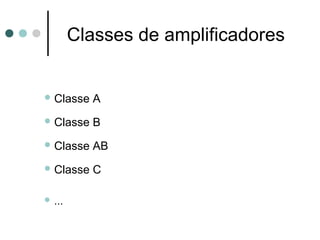

2. Classes de amplificadores
 Classe A
 Classe B
 Classe AB
 Classe C
 ...

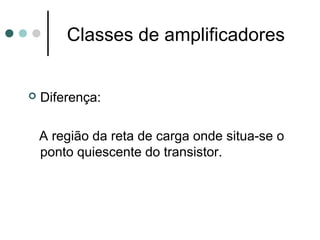

3. Classes de amplificadores
 Diferença:
A região da reta de carga onde situa-se o
ponto quiescente do transistor.

4. Classe A

5. Classe A

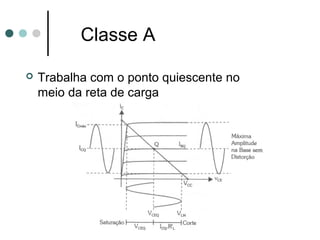

 Trabalha com o ponto quiescente no
meio da reta de carga

6. Classe A
 Transistor trabalha sempre na sua
região ativa.

7. Classe A

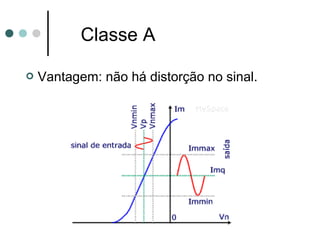

 Vantagem: não há distorção no sinal.

8. Classe A
 Desvantagem: rendimento baixo (25%).

9. Classe B
 Trabalha com o ponto quiescente
próximo à região de corte.

10. Classe B
 Vantagem:
 Maior rendimento do amplificador.

11. Classe B
 Desvantagem:
 Amplifica apenas metade do sinal.

12. Solução: arranjo push-pull
Se dá através de dois amplificadores;
Cada um funciona em um semi ciclo do sinal de entrada.

13. Push-pull

14. Push-pull

15. Push-pull

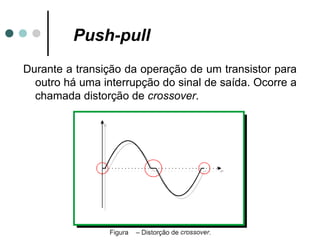

Durante a transição da operação de um transistor para
outro há uma interrupção do sinal de saída. Ocorre a
chamada distorção de crossover.

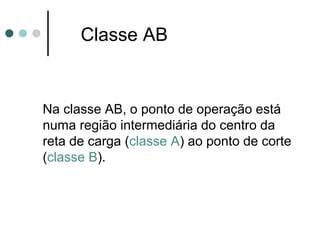

16. Classe AB
Na classe AB, o ponto de operação está
numa região intermediária do centro da
reta de carga (classe A) ao ponto de corte
(classe B).

17. Classe AB

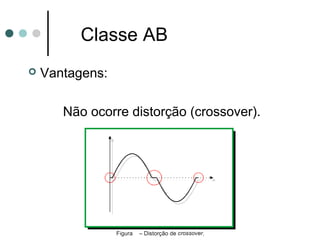

 Vantagens:
Não ocorre distorção (crossover).

18. Classe AB

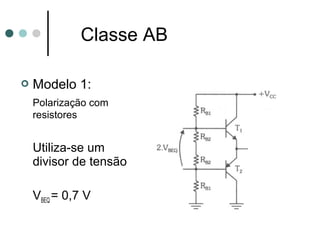

 Modelo 1:
Polarização com
resistores
Utiliza-se um
divisor de tensão
VBEQ = 0,7 V

19. Classe AB
 Modelo 2:
Polarização com
diodos
Utiliza-se dois
diodos.
VBEQ = 0,7 V

20. Classe AB
 Rendimento AB >>> Rendimento A
 Rendimento AB < Rendimento B

21. Classe C
 Trabalha com o ponto quiescente
situado dentro da região de corte.

22. Classe C

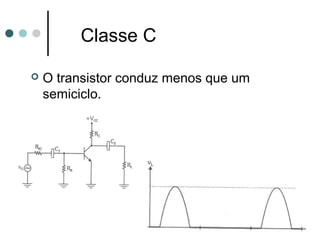

 O transistor conduz menos que um
semiciclo.

23. Classe C
 Formação de um sinal não senoidal
periódico.
 Harmônicos???

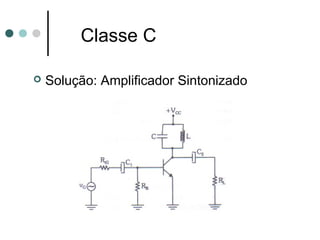

24. Classe C
 Solução: Amplificador Sintonizado

25.  Banda de frequência muito estreita;
 Por isso, apenas um, dos infinitos
harmônicos que formam a onda, é
amplificado.
