O documento descreve as principais partes e funcionalidades de uma câmera de vídeo. Ele explica que as câmeras capturam imagens em movimento ao contrário das câmeras fotográficas, e descreve componentes como lentes, diafragma, CCD e ajuste de balanço de branco. O documento também discute como as lentes zoom funcionam permitindo variar a distância focal.

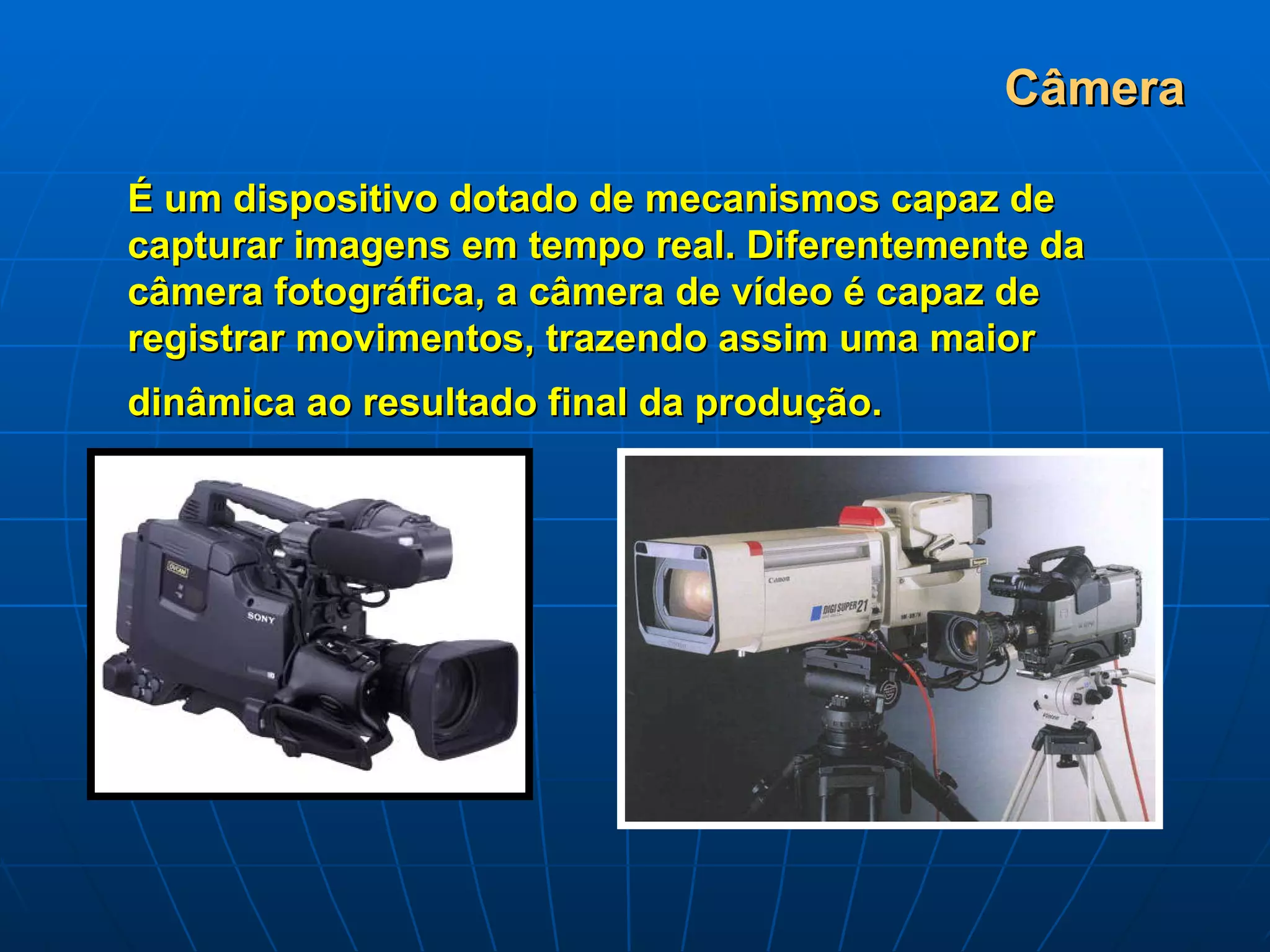

1. Câmera É um dispositivo dotado de mecanismos capaz de capturar imagens em tempo real. Diferentemente da câmera fotográfica, a câmera de vídeo é capaz de registrar movimentos, trazendo assim uma maior dinâmica ao resultado final da produção.

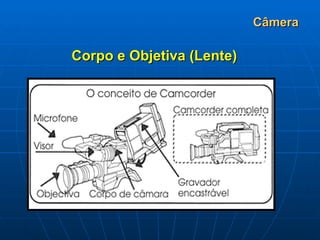

2. Câmera Corpo e Objetiva (Lente)

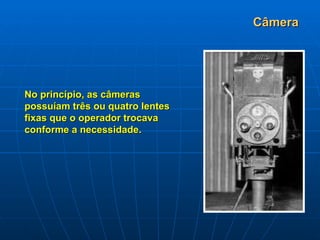

3. Câmera No princípio, as câmeras possuíam três ou quatro lentes fixas que o operador trocava conforme a necessidade.

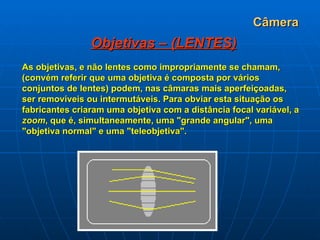

4. Câmera Objetivas – (LENTES) As objetivas, e não lentes como impropriamente se chamam, (convém referir que uma objetiva é composta por vários conjuntos de lentes) podem, nas câmaras mais aperfeiçoadas, ser removíveis ou intermutáveis. Para obviar esta situação os fabricantes criaram uma objetiva com a distância focal variável, a zoom , que é, simultaneamente, uma "grande angular", uma "objetiva normal" e uma "teleobjetiva".

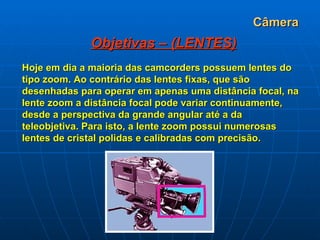

5. Câmera Objetivas – (LENTES) Hoje em dia a maioria das camcorders possuem lentes do tipo zoom. Ao contrário das lentes fixas, que são desenhadas para operar em apenas uma distância focal, na lente zoom a distância focal pode variar continuamente, desde a perspectiva da grande angular até a da teleobjetiva. Para isto, a lente zoom possui numerosas lentes de cristal polidas e calibradas com precisão.

6. Câmera Objetivas – (LENTES) Os vários grupos de lentes devem se mover com precisão - e geralmente em velocidades diferentes - à medida que a zoom é acionada . A figura, à direita, mostra esses elementos.

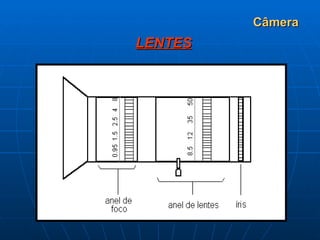

7. Câmera LENTES

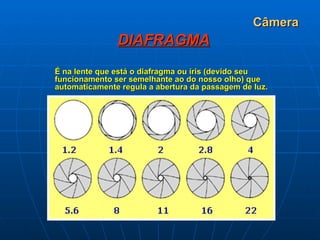

9. Câmera DIAFRAGMA É na lente que está o diafragma ou íris (devido seu funcionamento ser semelhante ao do nosso olho) que automaticamente regula a abertura da passagem de luz.

10. Câmera CCD O coração de uma câmera de vídeo é o seu dispositivo de formação de imagem. As primeiras câmeras de TV utilizavam tubos. As primeiras câmeras coloridas possuíam 4 tubos (vermelho, azul, verde e luminância). E isto explica porque pesavam mais de 200 quilos e tinham de ser transportadas por caminhões!

11. Câmera CCD Hoje a maioria das câmeras utiliza CCDs (um chip de computador chamado Charged-Coupled Device ou Dispositivo de Carga Acoplado). Os tamanhos mais comuns de CCD são 1/3" , 1/2" e 2/3" ( a área no centro do CCD)

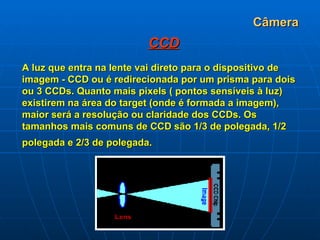

12. Câmera CCD A luz que entra na lente vai direto para o dispositivo de imagem - CCD ou é redirecionada por um prisma para dois ou 3 CCDs. Quanto mais pixels ( pontos sensíveis à luz) existirem na área do target (onde é formada a imagem), maior será a resolução ou claridade dos CCDs. Os tamanhos mais comuns de CCD são 1/3 de polegada, 1/2 polegada e 2/3 de polegada.

13. Câmera Color bars conjunto de barras coloridas utilizadas como referência no ajuste de equipamentos de vídeo. Existem modelos diferentes para cada tipo de sinal de vídeo. Permite efetuar ajustes nos controles de cor e outros de monitores, câmeras, etc... Algumas câmeras podem gerar opcionalmente este sinal (ou parte dele, sem as camadas inferiores), assim como dispositivos eletrônicos em ilhas de edição.

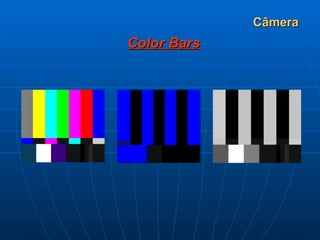

14. Câmera Color Bars

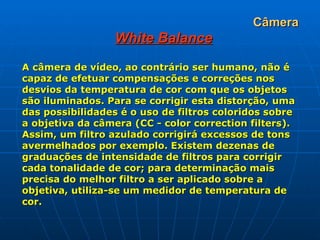

15. Câmera White Balance A câmera de vídeo, ao contrário ser humano, não é capaz de efetuar compensações e correções nos desvios da temperatura de cor com que os objetos são iluminados. Para se corrigir esta distorção, uma das possibilidades é o uso de filtros coloridos sobre a objetiva da câmera (CC - color correction filters). Assim, um filtro azulado corrigirá excessos de tons avermelhados por exemplo. Existem dezenas de graduações de intensidade de filtros para corrigir cada tonalidade de cor; para determinação mais precisa do melhor filtro a ser aplicado sobre a objetiva, utiliza-se um medidor de temperatura de cor.

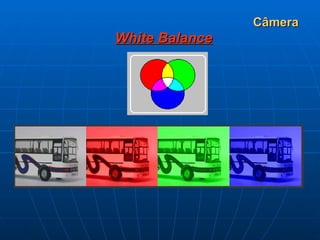

16. Câmera White Balance
