1. Curso de C.F.T.V
• Instrutor
• Marcelo Costa Fonseca

2. Curso de C.F.T.V

3. C.F.T.V

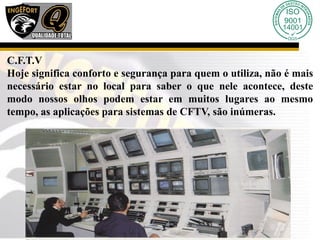

Hoje significa conforto e segurança para quem o utiliza, não é mais
necessário estar no local para saber o que nele acontece, deste
modo nossos olhos podem estar em muitos lugares ao mesmo
tempo, as aplicações para sistemas de CFTV, são inúmeras.

4. Partes integrantes de um sistema de C.F.T.V

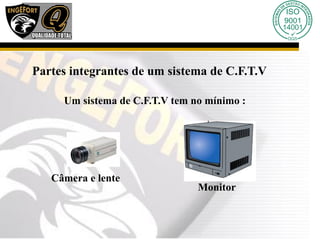

Um sistema de C.F.T.V tem no mínimo :
Câmera e lente
Monitor

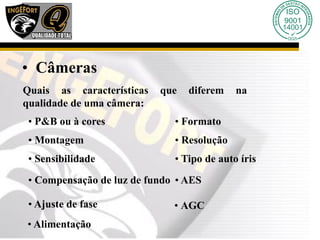

5. • Câmeras
Quais as características que diferem na
qualidade de uma câmera:
• P&B ou à cores • Formato
• Montagem • Resolução
• Sensibilidade
• Compensação de luz de fundo
• Tipo de auto íris
• Ajuste de fase
• AES
• AGC
• Alimentação

6. P&B ou à Cores
• Menor custo
• Melhor sensibilidade
• Maior resolução
• melhor identificação
• maior definição
• Melhor observação

7. Formato do CCD

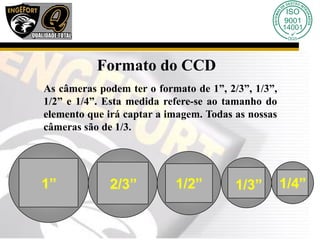

As câmeras podem ter o formato de 1”, 2/3”, 1/3”,
1/2” e 1/4”. Esta medida refere-se ao tamanho do
elemento que irá captar a imagem. Todas as nossas
câmeras são de 1/3.
1/4”
1/3”
1/2”
2/3”
1”

8. Montagem da lente
Câmera CS
SENSOR CCD Lente
‘CS’
12.5mm
Câmera C
SENSOR CCD Lente
‘C’
17.5mm

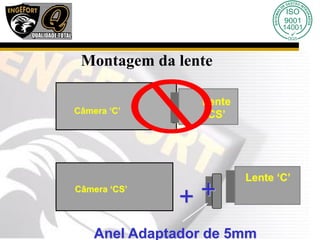

9. Montagem da lente
Câmera ‘C’
Lente
‘CS’
Câmera ‘CS’
+
Anel Adaptador de 5mm
Lente ‘C’
+

10. Resolução

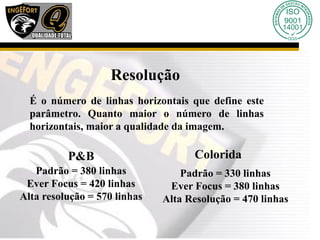

É o número de linhas horizontais que define este
parâmetro. Quanto maior o número de linhas
horizontais, maior a qualidade da imagem.
P&B
Padrão = 380 linhas
Ever Focus = 420 linhas
Alta resolução = 570 linhas
Colorida
Padrão = 330 linhas
Ever Focus = 380 linhas
Alta Resolução = 470 linhas

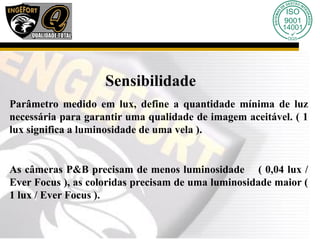

11. Sensibilidade
Parâmetro medido em lux, define a quantidade mínima de luz
necessária para garantir uma qualidade de imagem aceitável. ( 1
lux significa a luminosidade de uma vela ).
As câmeras P&B precisam de menos luminosidade ( 0,04 lux /
Ever Focus ), as coloridas precisam de uma luminosidade maior (
1 lux / Ever Focus ).

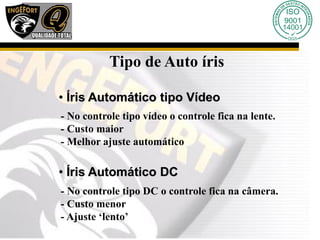

12. Tipo de Auto íris
• Íris Automático tipo Vídeo
- No controle tipo vídeo o controle fica na lente.
- Custo maior
- Melhor ajuste automático
• Íris Automático DC
- No controle tipo DC o controle fica na câmera.
- Custo menor
- Ajuste ‘lento’

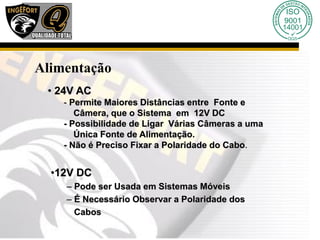

13. Alimentação
• 24V AC
- Permite Maiores Distâncias entre Fonte e
Câmera, que o Sistema em 12V DC
- Possibilidade de Ligar Várias Câmeras a uma
Única Fonte de Alimentação.
- Não é Preciso Fixar a Polaridade do Cabo.
•12V DC
– Pode ser Usada em Sistemas Móveis
– É Necessário Observar a Polaridade dos
Cabos

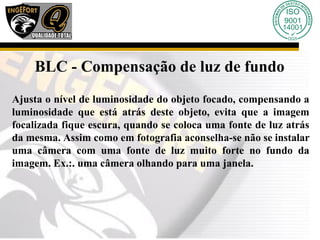

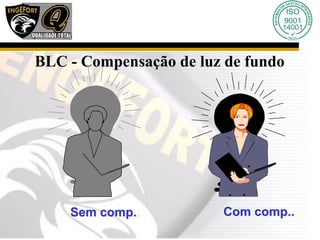

14. BLC - Compensação de luz de fundo
Ajusta o nível de luminosidade do objeto focado, compensando a
luminosidade que está atrás deste objeto, evita que a imagem
focalizada fique escura, quando se coloca uma fonte de luz atrás
da mesma. Assim como em fotografia aconselha-se não se instalar
uma câmera com uma fonte de luz muito forte no fundo da
imagem. Ex.:. uma câmera olhando para uma janela.

15. BLC - Compensação de luz de fundo
Sem comp.. Com comp..

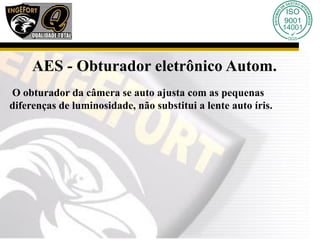

16. AES - Obturador eletrônico Autom.
O obturador da câmera se auto ajusta com as pequenas
diferenças de luminosidade, não substitui a lente auto íris.

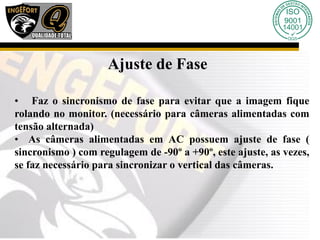

17. Ajuste de Fase
• Faz o sincronismo de fase para evitar que a imagem fique
rolando no monitor. (necessário para câmeras alimentadas com
tensão alternada)
• As câmeras alimentadas em AC possuem ajuste de fase (
sincronismo ) com regulagem de -90º a +90º, este ajuste, as vezes,
se faz necessário para sincronizar o vertical das câmeras.

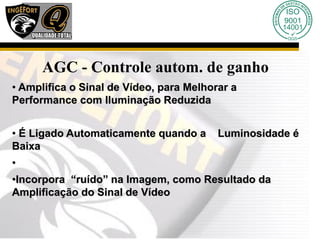

18. AGC - Controle autom. de ganho
• Amplifica o Sinal de Vídeo, para Melhorar a
Performance com Iluminação Reduzida
• É Ligado Automaticamente quando a Luminosidade é
Baixa
•
•Incorpora “ruído” na Imagem, como Resultado da
Amplificação do Sinal de Vídeo

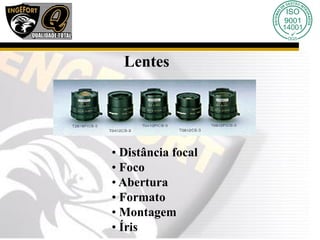

19. Lentes
• Distância focal
• Foco
• Abertura
• Formato
• Montagem
• Íris

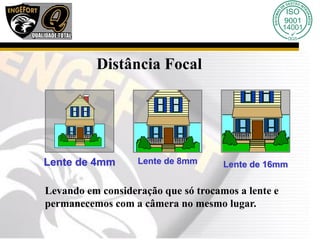

20. Distância Focal
Lente de 4mm Lente de 8mm Lente de 16mm
Levando em consideração que só trocamos a lente e
permanecemos com a câmera no mesmo lugar.

21. Foco

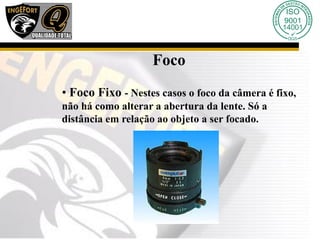

• Foco Fixo - Nestes casos o foco da câmera é fixo,
não há como alterar a abertura da lente. Só a
distância em relação ao objeto a ser focado.

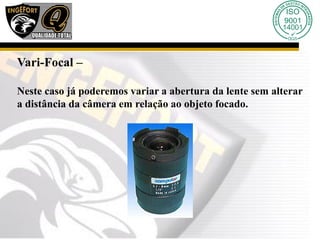

22. Vari-Focal –
Neste caso já poderemos variar a abertura da lente sem alterar
a distância da câmera em relação ao objeto focado.

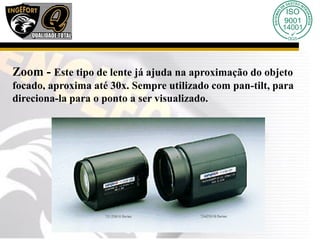

23. Zoom - Este tipo de lente já ajuda na aproximação do objeto
focado, aproxima até 30x. Sempre utilizado com pan-tilt, para
direciona-la para o ponto a ser visualizado.

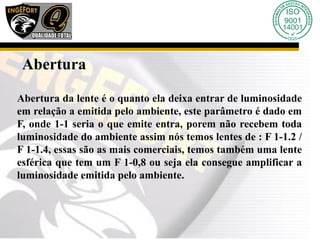

24. Abertura
Abertura da lente é o quanto ela deixa entrar de luminosidade
em relação a emitida pelo ambiente, este parâmetro é dado em
F, onde 1-1 seria o que emite entra, porem não recebem toda
luminosidade do ambiente assim nós temos lentes de : F 1-1.2 /
F 1-1.4, essas são as mais comerciais, temos também uma lente
esférica que tem um F 1-0,8 ou seja ela consegue amplificar a
luminosidade emitida pelo ambiente.

25. Formato
O formato da lente acompanha o formato da
câmera onde é possível se colocar uma lente de
maior formato em uma câmera, mas não o
contrário.
Por exemplo eu posso colocar
uma lente de 1/2” em uma câmera
de 1/3” tudo bem, porem o inverso
iria ‘comer’ as bordas da imagem

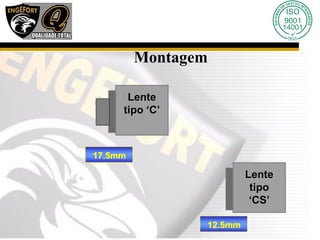

26. Montagem
Lente
tipo ‘C’
17.5mm
Lente
tipo
‘CS’
12.5mm

27. Íris

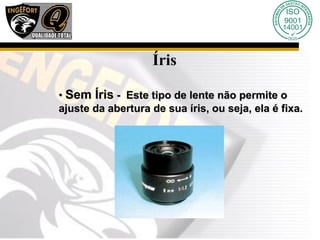

• Sem Íris - Este tipo de lente não permite o
ajuste da abertura de sua íris, ou seja, ela é fixa.

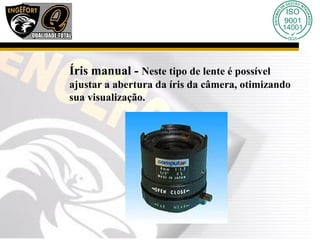

28. Íris manual - Neste tipo de lente é possível
ajustar a abertura da íris da câmera, otimizando
sua visualização.

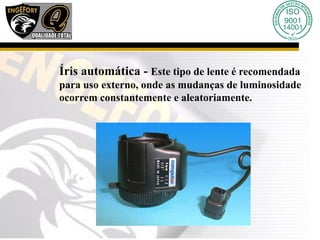

29. Íris automática - Este tipo de lente é recomendada
para uso externo, onde as mudanças de luminosidade
ocorrem constantemente e aleatoriamente.

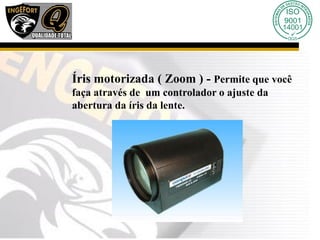

30. Íris motorizada ( Zoom ) - Permite que você
faça através de um controlador o ajuste da
abertura da íris da lente.

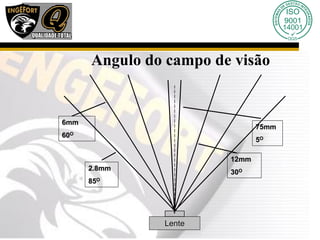

31. Angulo do campo de visão
Lente
12mm
30O
6mm
60O
75mm
5O
2.8mm
85O

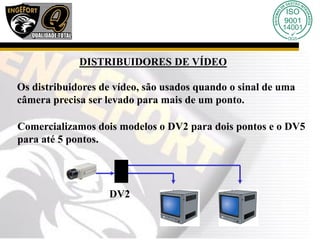

32. DISTRIBUIDORES DE VÍDEO
Os distribuidores de vídeo, são usados quando o sinal de uma
câmera precisa ser levado para mais de um ponto.
Comercializamos dois modelos o DV2 para dois pontos e o DV5
para até 5 pontos.
DV2

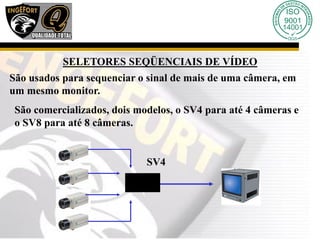

33. SELETORES SEQÜENCIAIS DE VÍDEO
São usados para sequenciar o sinal de mais de uma câmera, em
um mesmo monitor.
São comercializados, dois modelos, o SV4 para até 4 câmeras e
o SV8 para até 8 câmeras.
SV4

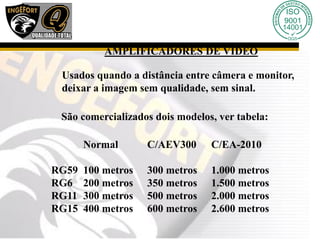

34. AMPLIFICADORES DE VÍDEO
Usados quando a distância entre câmera e monitor,
deixar a imagem sem qualidade, sem sinal.
São comercializados dois modelos, ver tabela:
Normal C/AEV300 C/EA-2010
RG59 100 metros 300 metros 1.000 metros
RG6 200 metros 350 metros 1.500 metros
RG11 300 metros 500 metros 2.000 metros
RG15 400 metros 600 metros 2.600 metros

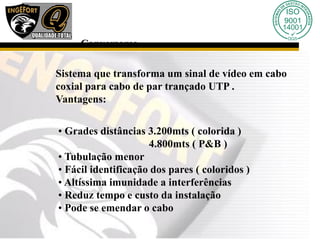

35. Sistema que transforma um sinal de vídeo em cabo
coxial para cabo de par trançado UTP .
Vantagens:
• Grades distâncias 3.200mts ( colorida )
4.800mts ( P&B )
• Tubulação menor
• Fácil identificação dos pares ( coloridos )
• Altíssima imunidade a interferências
• Reduz tempo e custo da instalação
• Pode se emendar o cabo
Conversores

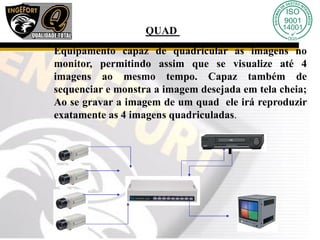

36. QUAD
Equipamento capaz de quadricular as imagens no
monitor, permitindo assim que se visualize até 4
imagens ao mesmo tempo. Capaz também de
sequenciar e monstra a imagem desejada em tela cheia;
Ao se gravar a imagem de um quad ele irá reproduzir
exatamente as 4 imagens quadriculadas.

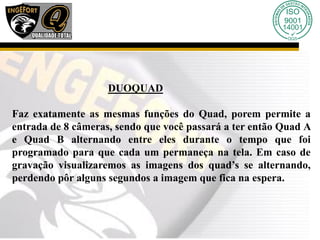

37. DUOQUAD
Faz exatamente as mesmas funções do Quad, porem permite a
entrada de 8 câmeras, sendo que você passará a ter então Quad A
e Quad B alternando entre eles durante o tempo que foi
programado para que cada um permaneça na tela. Em caso de
gravação visualizaremos as imagens dos quad’s se alternando,
perdendo pôr alguns segundos a imagem que fica na espera.
