As câmeras de TV imitam o olho humano, transformando ondas luminosas em pulsos elétricos que podem ser reproduzidos ou gravados como imagens. A qualidade da imagem depende da luz, com câmeras profissionais requerendo entre 150-200 foot-candles. Em pouca luz, o ganho de vídeo pode amplificar o sinal de 3 a 28 dB, e módulos de visão noturna permitem gravação com luz infravermelha onde quase não há luz.

1. A CAMERA DE TV

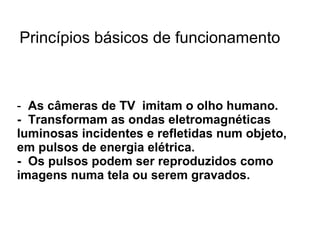

2. As câmeras de TV imitam o olho humano. - Transformam as ondas eletromagnéticas luminosas incidentes e refletidas num objeto, em pulsos de energia elétrica. - Os pulsos podem ser reproduzidos como imagens numa tela ou serem gravados. Princípios básicos de funcionamento

3. Não enxergamos matéria, apenas luz

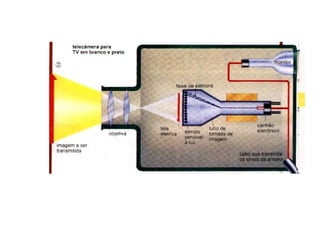

5. A figura mostra como um feixe de elétrons disparado pelo canhão eletrônico percorre, linha por linha a tela elétrica

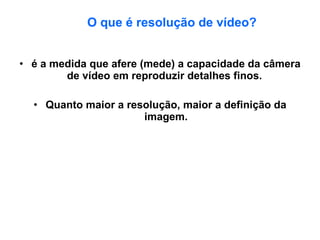

9. O que é resolução de vídeo? é a medida que afere (mede) a capacidade da câmera de vídeo em reproduzir detalhes finos. Quanto maior a resolução, maior a definição da imagem.

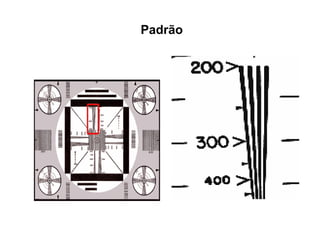

10. Padrão

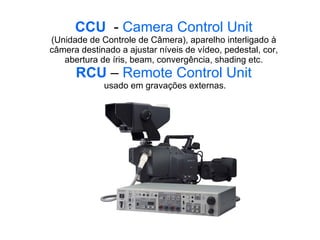

11. CCU - Camera Control Unit (Unidade de Controle de Câmera), aparelho interligado à câmera destinado a ajustar níveis de vídeo, pedestal, cor, abertura de íris, beam, convergência, shading etc. RCU – Remote Control Unit usado em gravações externas.

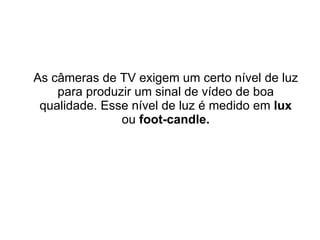

12. As câmeras de TV exigem um certo nível de luz para produzir um sinal de vídeo de boa qualidade. Esse nível de luz é medido em lux ou foot-candle.

13. A qualidade de imagem depende da luz. A maioria das câmeras de vídeo profissionais requerem um nível de luz de 150 a 200 foot-candles (cerca de 2.000 lux) para produzir uma imagem de ótima qualidade.

14. Ganho de vídeo Em condições de pouca luz, o vídeo se apresentará escuro e completamente sem detalhes nas áreas de sombra. As câmeras profissionais possuem um seletor de video gain com várias posições que pode amplificar o sinal de vídeo de 3 até 28 unidades (decibéis ou dB).

15. Módulos de visão noturna possibilitar a gravação de vídeo em situações onde não exista “quase nenhuma luz”. utilizam multiplicadores de luz eletrônicos para amplificar a luz que passa através da lente. a maioria destes módulos emite sua própria iluminação infra-vermelha invisível em condições de “nenhuma luz”.
