O documento descreve a história da televisão, desde as primeiras transmissões analógicas na Alemanha em 1936 até o desenvolvimento da TV digital. Detalha os padrões de compressão de vídeo como MPEG e discute os benefícios da TV digital como melhor qualidade de imagem e som e possibilidade de interatividade. Também resume os aspectos considerados no modelo de referência para a TV digital brasileira.

1. TV Analógica

2. Transmissão dos jogos olímpicos de 1936 na Alemanha

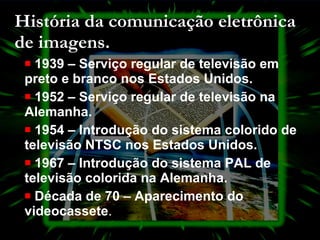

3. História da comunicação eletrônica de imagens. 1939 – Serviço regular de televisão em preto e branco nos Estados Unidos. 1952 – Serviço regular de televisão na Alemanha. 1954 – Introdução do sistema colorido de televisão NTSC nos Estados Unidos. 1967 – Introdução do sistema PAL de televisão colorida na Alemanha. Década de 70 – Aparecimento do videocassete .

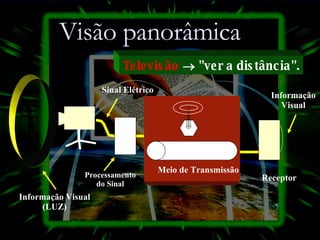

4. Visão panorâmica Informação Visual (LUZ) Receptor Processamento do Sinal Meio de Transmissão Sinal Elétrico Informação Visual Televisão  "ver a distância".

5. Câmera Microfone Saída do Sinal de Áudio Saída do Sinal deVídeo Entrada do Sinal deVídeo Tubo de Imagem Saída de LUZ Saída de Som Saída do Sinal de Áudio Auto-falante Sinais de Vídeo e Áudio em Banda Base Pode ser injetada diretamente em alto-falante ou tubo de imagem, 20 Hz a 20 kHz DC a 4 MHz . Faixa de freqüências das variações dos sinais de vídeo e áudio Não inclui a modulação

6. 62 ANOS -1953 - TV COLORIDA -1984 - Som Estéreo -1945- TV Preto & Branco Histórico da Transmissão de TV

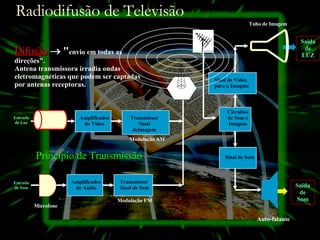

7. Difusão  " envio em todas as direções". Antena transmissora irradia ondas eletromagnéticas que podem ser captadas por antenas receptoras. Princípio de Transmissão Radiodifusão de Televisão Entrada de Som Microfone Amplificador de Aúdio Transmissor Sinal de Som Modulação FM Entrada de Luz Amplificador de Vídeo Transmissor Sinal deImagem Modulação AM Câmera Sinal de Som Circuitos de Som e Imagem Saída de Som Auto-falante Sinal de Vídeo para a Imagem Tubo de Imagem Saída de LUZ

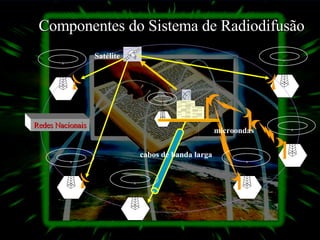

8. Componentes do Sistema de Radiodifusão cabos de banda larga Satélite microondas Redes Nacionais

9. TV Digital

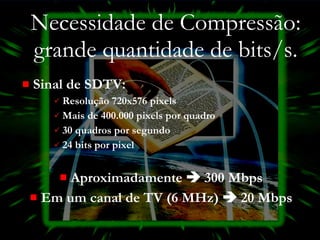

10. Necessidade de Compressão: grande quantidade de bits/s. Sinal de SDTV: Resolução 720x576 pixels Mais de 400.000 pixels por quadro 30 quadros por segundo 24 bits por pixel Aproximadamente  300 Mbps Em um canal de TV (6 MHz)  20 Mbps

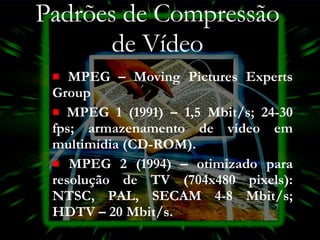

11. Padrões de Compressão de Vídeo MPEG – Moving Pictures Experts Group MPEG 1 (1991) – 1,5 Mbit/s; 24-30 fps; armazenamento de vídeo em multimídia (CD-ROM). MPEG 2 (1994) – otimizado para resolução de TV (704x480 pixels): NTSC, PAL, SECAM 4-8 Mbit/s; HDTV – 20 Mbit/s.

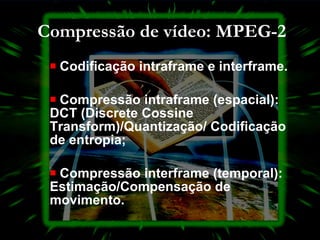

12. Compressão de vídeo: MPEG-2 Codificação intraframe e interframe. Compressão intraframe (espacial): DCT (Discrete Cossine Transform)/Quantização/ Codificação de entropia; Compressão interframe (temporal): Estimação/Compensação de movimento.

13. Compressão Intraframe: Transformada Discreta de Co-senos - DCT

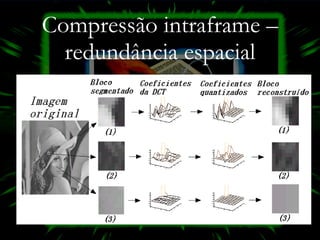

14. Compressão intraframe – redundância espacial

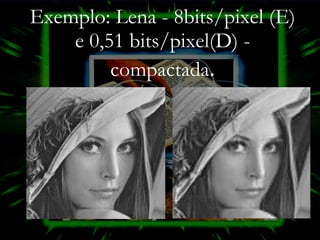

15. Exemplo: Lena - 8bits/pixel (E) e 0,51 bits/pixel(D) - compactada .

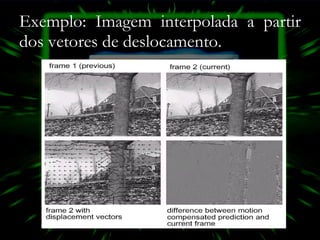

16. Exemplo: Imagem interpolada a partir dos vetores de deslocamento .

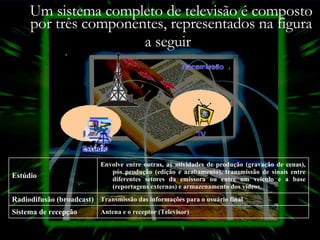

17. Um sistema completo de televisão é composto por três componentes, representados na figura a seguir Antena e o receptor (Televisor) Sistema de recepção Transmissão das informações para o usuário final Radiodifusão (broadcast) Envolve entre outras, as atividades de produção (gravação de cenas), pós produção (edição e acabamento), transmissão de sinais entre diferentes setores da emissora ou entre um veículo e a base (reportagens externas) e armazenamento dos vídeos. Estúdio

18. O que é tv digital ? A digitalização da televisão representa muito mais que uma melhoria de imagem, a alta definição. Ela representa um novo meio de comunicação de massa, uma tecnologia que permite a convergência da TV com outras mídias.

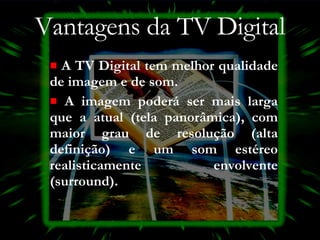

19. Vantagens da TV Digital A TV Digital tem melhor qualidade de imagem e de som. A imagem poderá ser mais larga que a atual (tela panorâmica), com maior grau de resolução (alta definição) e um som estéreo realisticamente envolvente (surround).

20. Vantagens da TV Digital A TV Digital poderá viabilizar a interatividade, possibilitando a obtenção de informações adicionais sobre a programação ou a participação em programas de auditório. A TV Digital permite também uma melhor utilização do espectro de freqüências devido a maior imunidade dos sinais digitais a interferência, o que torna possível a utilização de canais adjacentes em uma mesma área geográfica.

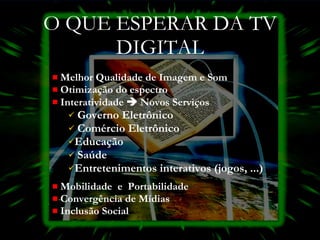

21. O QUE ESPERAR DA TV DIGITAL Melhor Qualidade de Imagem e Som Otimização do espectro Interatividade  Novos Serviços Governo Eletrônico Comércio Eletrônico Educação Saúde Entretenimentos interativos (jogos, ...) Mobilidade e Portabilidade Convergência de Mídias Inclusão Social

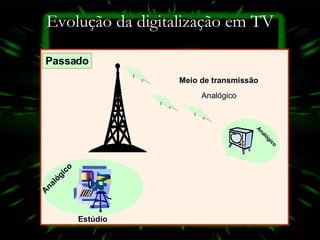

22. Evolução da digitalização em TV Analógico Analógico Meio de transmissão Analógico Estúdio Analógico Passado Analógico

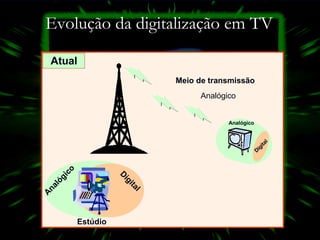

23. Evolução da digitalização em TV Analógico Meio de transmissão Analógico Atual Analógico Analógico Analógico Digital Analógico Digital Estúdio

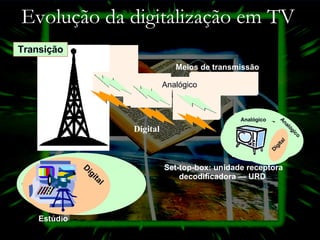

24. Analógico Analógico Digital Meios de transmissão Transição Set-top-box: unidade receptora decodificadora — URD Evolução da digitalização em TV Analógico Analógico Digital Analógico Digital Analógico Estúdio

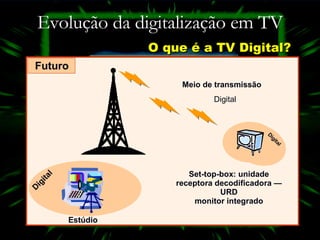

25. Evolução da digitalização em TV O que é a TV Digital? Digital Analógico Meio de transmissão Analógico Digital Estúdio Set-top-box: unidade receptora decodificadora — URD monitor integrado Digital Futuro

26. Tv Interativa Evolução da digitalização em TV Digital Analógico Meio de transmissão Analógico Digital Estúdio CANAL DE RETORNO (INTERATIVIDADE) Digital DESAFIO

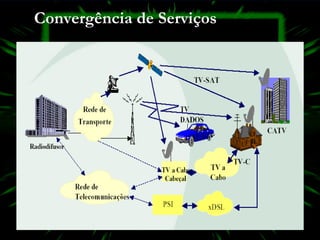

27. Convergência de Serviços

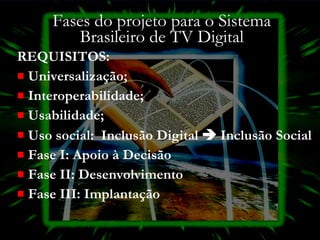

28. Fases do projeto para o Sistema Brasileiro de TV Digital REQUISITOS: Universalização; Interoperabilidade; Usabilidade; Uso social: Inclusão Digital  Inclusão Social Fase I: Apoio à Decisão Fase II: Desenvolvimento Fase III: Implantação

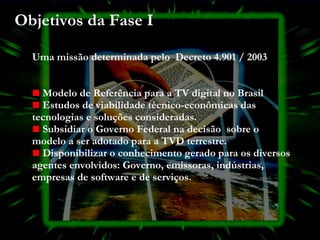

29. Objetivos da Fase I Uma missão determinada pelo Decreto 4.901 / 2003 Modelo de Referência para a TV digital no Brasil Estudos de viabilidade técnico-econômicas das tecnologias e soluções consideradas. Subsidiar o Governo Federal na decisão sobre o modelo a ser adotado para a TVD terrestre. Disponibilizar o conhecimento gerado para os diversos agentes envolvidos: Governo, emissoras, indústrias, empresas de software e de serviços.

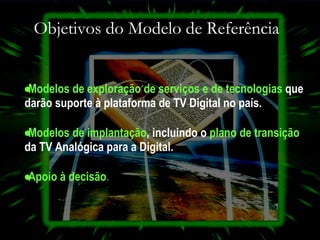

30. Objetivos do Modelo de Referência Modelos de exploração de serviços e de tecnologias que darão suporte à plataforma de TV Digital no país. Modelos de implantação , incluindo o plano de transição da TV Analógica para a Digital. Apoio à decisão .

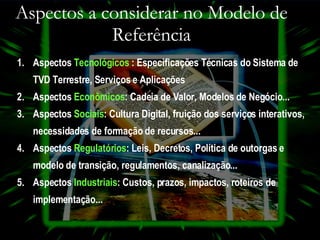

31. Aspectos a considerar no Modelo de Referência Aspectos Tecnológicos : Especificações Técnicas do Sistema de TVD Terrestre, Serviços e Aplicações Aspectos Econômicos : Cadeia de Valor, Modelos de Negócio... Aspectos Sociais : Cultura Digital, fruição dos serviços interativos, necessidades de formação de recursos... Aspectos Regulatórios : Leis, Decretos, Política de outorgas e modelo de transição, regulamentos, canalização... Aspectos Industriais : Custos, prazos, impactos, roteiros de implementação...

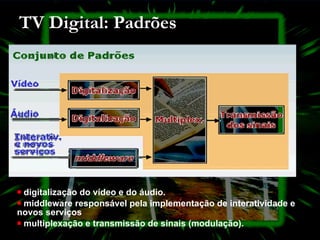

32. digitalização do vídeo e do áudio. middleware responsável pela implementação de interatividade e novos serviços multiplexação e transmissão de sinais (modulação). TV Digital: Padrões

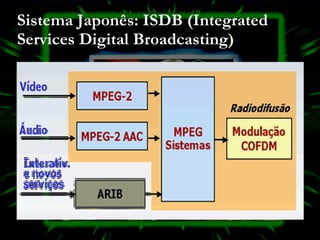

33. Sistema Japonês: ISDB (Integrated Services Digital Broadcasting )

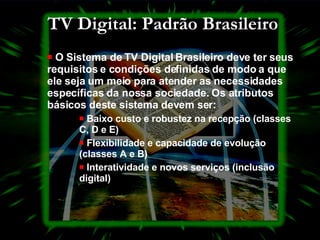

34. TV Digital: Padrão Brasileiro O Sistema de TV Digital Brasileiro deve ter seus requisitos e condições definidas de modo a que ele seja um meio para atender as necessidades específicas da nossa sociedade. Os atributos básicos deste sistema devem ser: Baixo custo e robustez na recepção (classes C, D e E) Flexibilidade e capacidade de evolução (classes A e B) Interatividade e novos serviços (inclusão digital)

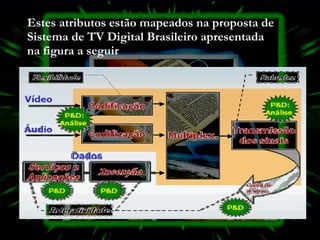

35. Estes atributos estão mapeados na proposta de Sistema de TV Digital Brasileiro apresentada na figura a seguir

36. TV Digital: Considerações finais Acesso à Internet Ensino à Distância Inclusão Digital Interatividade Mobilidade Portabilidade Novos serviços: SMS, T-commerce, T-banking, Jogos Novos Modelos de Negócios Novos atores, nova cadeia de valores Novos Negócios

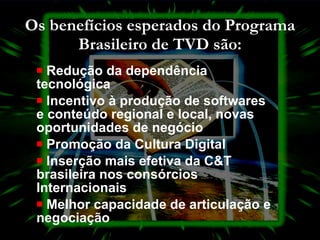

37. Os benefícios esperados do Programa Brasileiro de TVD são: Redução da dependência tecnológica Incentivo à produção de softwares e conteúdo regional e local, novas oportunidades de negócio Promoção da Cultura Digital Inserção mais efetiva da C&T brasileira nos consórcios Internacionais Melhor capacidade de articulação e negociação

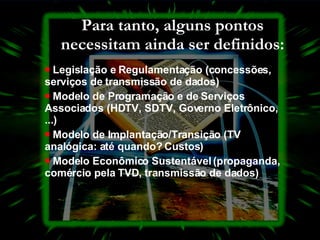

38. Para tanto, alguns pontos necessitam ainda ser definidos: Legislação e Regulamentação (concessões, serviços de transmissão de dados) Modelo de Programação e de Serviços Associados (HDTV, SDTV, Governo Eletrônico, ...) Modelo de Implantação/Transição (TV analógica: até quando? Custos) Modelo Econômico Sustentável (propaganda, comércio pela TVD, transmissão de dados)
