Casa 42m2

Cadernos CAIXA
Projeto padrão – casas populares | 42m²
GIDUR/VT

Vitória - ES
janeiro 2007

apresentação |
GIDUR/VT

Cadernos CAIXA

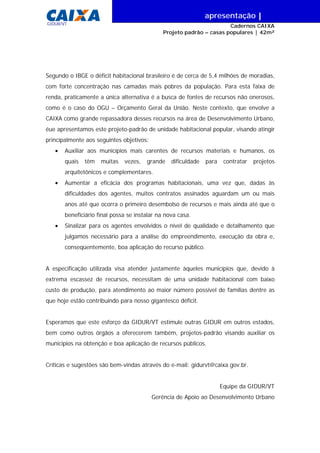

Segundo o IBGE o déficit habitacional brasileiro é de cerca de 5,4 milhões de moradias,
com forte concentração nas camadas mais pobres da população. Para esta faixa de
renda, praticamente a única alternativa é a busca de fontes de recursos não onerosos,
como é o caso do OGU – Orçamento Geral da União. Neste contexto, que envolve a
CAIXA como grande repassadora desses recursos na área de Desenvolvimento Urbano,
éue apresentamos este projeto-padrão de unidade habitacional popular, visando atingir
principalmente aos seguintes objetivos:
•

Auxiliar aos municípios mais carentes de recursos materiais e humanos, os
quais

têm

muitas

vezes,

grande

dificuldade

para

contratar

projetos

arquitetônicos e complementares.
•

Aumentar a eficácia dos programas habitacionais, uma vez que, dadas às
dificuldades dos agentes, muitos contratos assinados aguardam um ou mais
anos até que ocorra o primeiro desembolso de recursos e mais ainda até que o
beneficiário final possa se instalar na nova casa.

•

Sinalizar para os agentes envolvidos o nível de qualidade e detalhamento que
julgamos necessário para a análise do empreendimento, execução da obra e,
conseqüentemente, boa aplicação do recurso público.

A especificação utilizada visa atender justamente àqueles municípios que, devido à
extrema escassez de recursos, necessitam de uma unidade habitacional com baixo
custo de produção, para atendimento ao maior número possível de famílias dentre as
que hoje estão contribuindo para nosso gigantesco déficit.
Esperamos que este esforço da GIDUR/VT estimule outras GIDUR em outros estados,
bem como outros órgãos a oferecerem também, projetos-padrão visando auxiliar os
municípios na obtenção e boa aplicação de recursos públicos.
Críticas e sugestões são bem-vindas através do e-mail: gidurvt@caixa.gov.br.
Equipe da GIDUR/VT
Gerência de Apoio ao Desenvolvimento Urbano

condições de projeto | 02
00
GIDUR/VT

Cadernos CAIXA

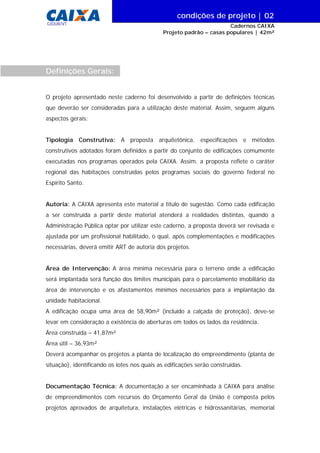

Definições Gerais:
O projeto apresentado neste caderno foi desenvolvido a partir de definições técnicas
que deverão ser consideradas para a utilização deste material. Assim, seguem alguns
aspectos gerais:
Tipologia Construtiva: A proposta arquitetônica, especificações e métodos
construtivos adotados foram definidos a partir do conjunto de edificações comumente
executadas nos programas operados pela CAIXA. Assim, a proposta reflete o caráter
regional das habitações construídas pelos programas sociais do governo federal no
Espírito Santo.
Autoria: A CAIXA apresenta este material a título de sugestão. Como cada edificação
a ser construída a partir deste material atenderá a realidades distintas, quando a
Administração Pública optar por utilizar este caderno, a proposta deverá ser revisada e
ajustada por um profissional habilitado, o qual, após complementações e modificações
necessárias, deverá emitir ART de autoria dos projetos.
Área de Intervenção: A área mínima necessária para o terreno onde a edificação
será implantada será função dos limites municipais para o parcelamento imobiliário da
área de intervenção e os afastamentos mínimos necessários para a implantação da
unidade habitacional.
A edificação ocupa uma área de 58,90m² (incluído a calçada de proteção), deve-se
levar em consideração a existência de aberturas em todos os lados da residência.
Área construída – 41,87m²
Área útil – 36,93m²

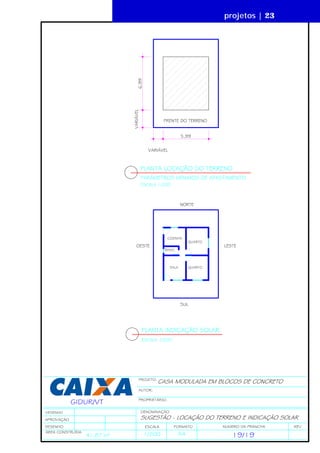

Deverá acompanhar os projetos a planta de localização do empreendimento (planta de
situação), identificando os lotes nos quais as edificações serão construídas.
Documentação Técnica: A documentação a ser encaminhada à CAIXA para análise
de empreendimentos com recursos do Orçamento Geral da União é composta pelos
projetos aprovados de arquitetura, instalações elétricas e hidrossanitárias, memorial

0
GIDUR/VT

Cadernos CAIXA

descritivo, planilha orçamentária, planta com localização das intervenções e ART dos
projetos. Para o início das obras e o primeiro desembolso, deverão ser encaminhadas
as ART’s de execução e fiscalização das obras.
Estrutura: A estrutura foi dimensionada considerando a construção em solo de boa
qualidade. Para execução sobre aterros ou outros tipos de solos e situação de
implantação, deverá ser revisto o sistema estrutural a ser utilizado e as partes
complementares necessárias à implantação das edificações, como muros de arrimo e
ou terraplanagem.
Não sendo possível utilização de blocos tipo calha, sugere-se a utilização de formas de
madeira para composição da viga baldrame e cinta de amarração.

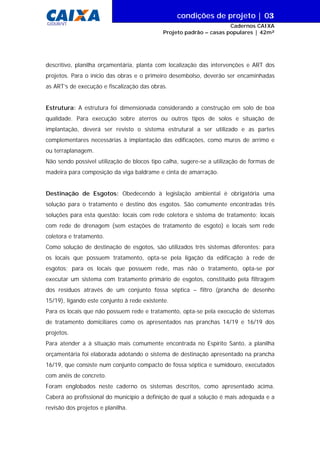

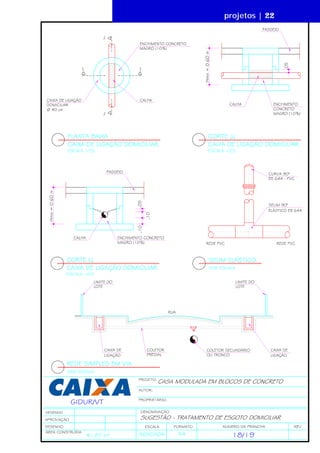

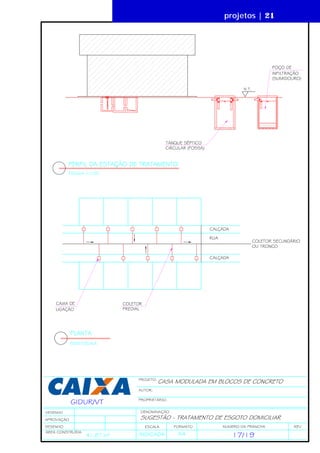

Destinação de Esgotos: Obedecendo à legislação ambiental è obrigatória uma
solução para o tratamento e destino dos esgotos. São comumente encontradas três
soluções para esta questão: locais com rede coletora e sistema de tratamento; locais
com rede de drenagem (sem estações de tratamento de esgoto) e locais sem rede
coletora e tratamento.
Como solução de destinação de esgotos, são utilizados três sistemas diferentes: para
os locais que possuem tratamento, opta-se pela ligação da edificação à rede de
esgotos; para os locais que possuem rede, mas não o tratamento, opta-se por
executar um sistema com tratamento primário de esgotos, constituído pela filtragem

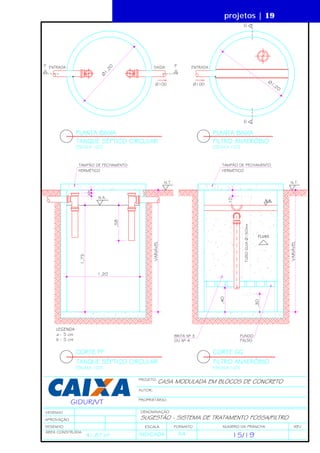

dos resíduos através de um conjunto fossa séptica – filtro (prancha de desenho
15/19), ligando este conjunto à rede existente.

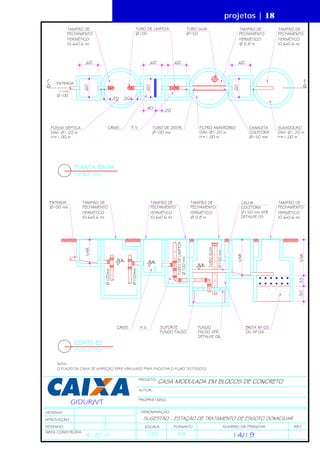

Para os locais que não possuem rede e tratamento, opta-se pela execução de sistemas
de tratamento domiciliares como os apresentados nas pranchas 14/19 e 16/19 dos
projetos.

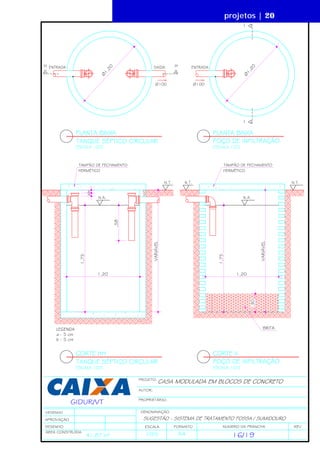

Para atender a à situação mais comumente encontrada no Espírito Santo, a planilha
orçamentária foi elaborada adotando o sistema de destinação apresentado na prancha
16/19, que consiste num conjunto compacto de fossa séptica e sumidouro, executados
com anéis de concreto.
Foram englobados neste caderno os sistemas descritos, como apresentado acima.
Caberá ao profissional do município a definição de qual a solução é mais adequada e a
revisão dos projetos e planilha.

0
GIDUR/VT

Cadernos CAIXA

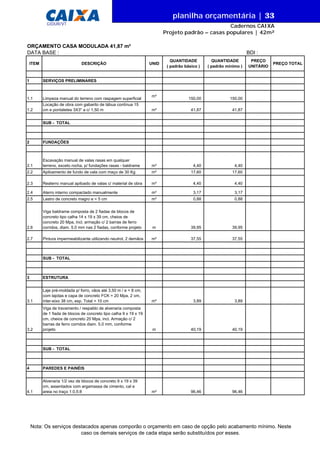

Orçamento: A planilha apresentada possui itens de serviços ajustados aos itens do
Sistema Nacional de Custos e Índices da Construção Civil (SINAPI), que é o parâmetro
oficialmente exigido para a aplicação de recursos do Orçamento Geral da União – OGU.
Solicitamos que nas modificações e complementações necessárias para a utilização
deste caderno, seja o máximo possível respeitada a itemização dos serviços sugerida.
O orçamento contido neste caderno refere-se à execução de serviços para construção
de apenas uma unidade habitacional. Não foram considerados serviços como: placa de
obra, canteiro e ligações provisórias. Para estes e outros itens adicionais
recomendamos que seja elaborada planilha específica.
Padrão de Acabamento: Este caderno apresenta duas opções para o acabamento da
edificação:
•

Padrão de acabamento mínimo – a edificação com piso cimentado, pintura
a base de cal e alvenaria sem revestimentos;

•

Padrão de acabamento básico – a edificação com piso em cerâmica, pintura
em PVA e alvenaria com revestimento interno e externo.

Portanto, as especificações contidas no memorial descritivo e planilha orçamentária
deverão ser ajustadas conforme o padrão definido para a obra. Originalmente tanto o
memorial quanto a planilha referem-se ao padrão básico, sempre que a especificação
apresentar diferenças para os dois padrões, serão apresentados num quadro a
especificação para o padrão mínimo e as orientações quanto aos itens de planilhas a
serem substituídos.

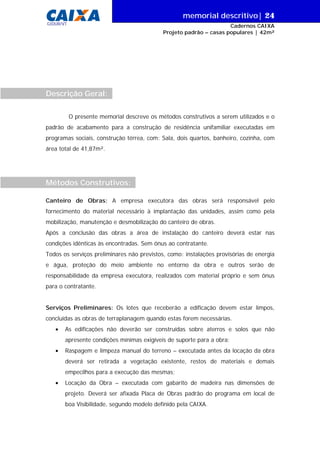

memorial descritivo| 24
GIDUR/VT

Cadernos CAIXA

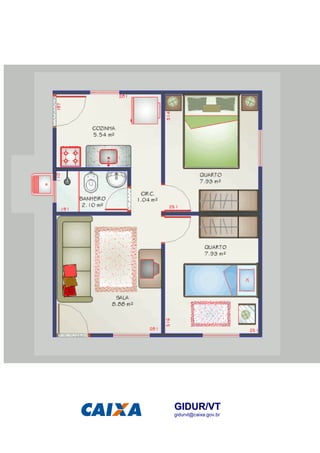

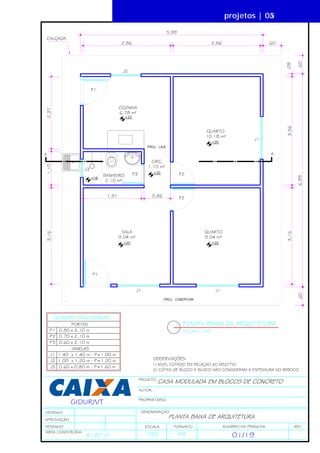

Descrição Geral:
O presente memorial descreve os métodos construtivos a serem utilizados e o
padrão de acabamento para a construção de residência unifamiliar executadas em
programas sociais, construção térrea, com: Sala, dois quartos, banheiro, cozinha, com
área total de 41,87m².

Métodos Construtivos:
Canteiro de Obras: A empresa executora das obras será responsável pelo
fornecimento do material necessário à implantação das unidades, assim como pela
mobilização, manutenção e desmobilização do canteiro de obras.
Após a conclusão das obras a área de instalação do canteiro deverá estar nas
condições idênticas às encontradas. Sem ônus ao contratante.
Todos os serviços preliminares não previstos, como: instalações provisórias de energia
e água, proteção do meio ambiente no entorno da obra e outros serão de
responsabilidade da empresa executora, realizados com material próprio e sem ônus
para o contratante.
Serviços Preliminares: Os lotes que receberão a edificação devem estar limpos,
concluídas as obras de terraplanagem quando estas forem necessárias.
•

As edificações não deverão ser construídas sobre aterros e solos que não
apresente condições mínimas exigíveis de suporte para a obra;

•

Raspagem e limpeza manual do terreno – executada antes da locação da obra
deverá ser retirada a vegetação existente, restos de materiais e demais
empecilhos para a execução das mesmas;

•

Locação da Obra – executada com gabarito de madeira nas dimensões de
projeto. Deverá ser afixada Placa de Obras padrão do programa em local de
boa Visibilidade, segundo modelo definido pela CAIXA.

GIDUR/VT

Cadernos CAIXA

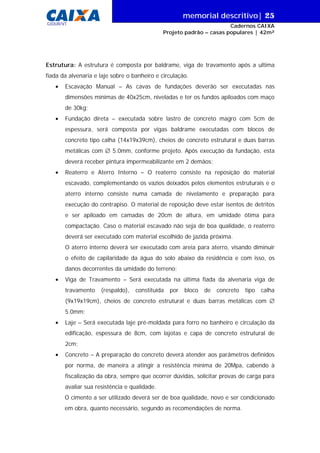

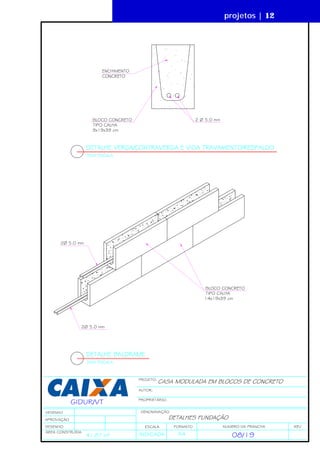

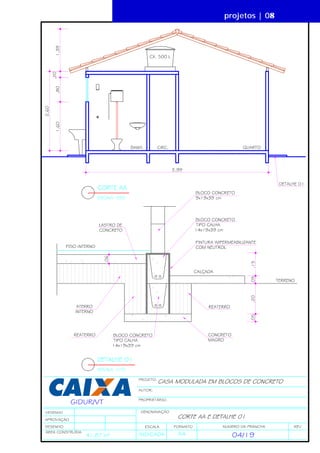

Estrutura: A estrutura é composta por baldrame, viga de travamento após a ultima
fiada da alvenaria e laje sobre o banheiro e circulação.
•

Escavação Manual – As cavas de fundações deverão ser executadas nas
dimensões mínimas de 40x25cm, niveladas e ter os fundos apiloados com maço
de 30kg;

•

Fundação direta – executada sobre lastro de concreto magro com 5cm de
espessura, será composta por vigas baldrame executadas com blocos de
concreto tipo calha (14x19x39cm), cheios de concreto estrutural e duas barras
metálicas com ∅ 5.0mm, conforme projeto. Após execução da fundação, esta
deverá receber pintura impermeabilizante em 2 demãos;

•

Reaterro e Aterro Interno – O reaterro consiste na reposição do material
escavado, complementando os vazios deixados pelos elementos estruturais e o
aterro interno consiste numa camada de nivelamento e preparação para
execução do contrapiso. O material de reposição deve estar isentos de detritos
e ser apiloado em camadas de 20cm de altura, em umidade ótima para
compactação. Caso o material escavado não seja de boa qualidade, o reaterro
deverá ser executado com material escolhido de jazida próxima.
O aterro interno deverá ser executado com areia para aterro, visando diminuir
o efeito de capilaridade da água do solo abaixo da residência e com isso, os
danos decorrentes da umidade do terreno;

•

Viga de Travamento – Será executada na última fiada da alvenaria viga de
travamento

(respaldo),

constituída

por

bloco

de

concreto

tipo

calha

(9x19x19cm), cheios de concreto estrutural e duas barras metálicas com ∅
5.0mm;
•

Laje – Será executada laje pré-moldada para forro no banheiro e circulação da
edificação, espessura de 8cm, com lajotas e capa de concreto estrutural de
2cm;

•

Concreto – A preparação do concreto deverá atender aos parâmetros definidos
por norma, de maneira a atingir a resistência mínima de 20Mpa, cabendo à
fiscalização da obra, sempre que ocorrer dúvidas, solicitar provas de carga para
avaliar sua resistência e qualidade.
O cimento a ser utilizado deverá ser de boa qualidade, novo e ser condicionado
em obra, quanto necessário, segundo as recomendações de norma.

GIDUR/VT

Cadernos CAIXA

O agregado graúdo a ser utilizado na mistura deverá ser proveniente de
britagem de rocha sã, isento de resíduos e materiais pulverulentos.
A água destinada ao concreto deverá ser limpa e isenta de matéria orgânica;
Lançamento do Concreto – O concreto deverá ser lançado logo após o
amassamento, não sendo permitido entre o fim desse e o início do lançamento,
um intervalo de tempo superior à duas horas.
Deverão ser tomadas precauções para manter a homogeneidade do concreto,
sendo que a altura de queda livre não poderá ultrapassar 2,00m. O sistema de
transporte do concreto deverá permitir o lançamento direto, evitando depósitos
intermediários e o adensamento deverá obedecer a todos parâmetros de
norma.

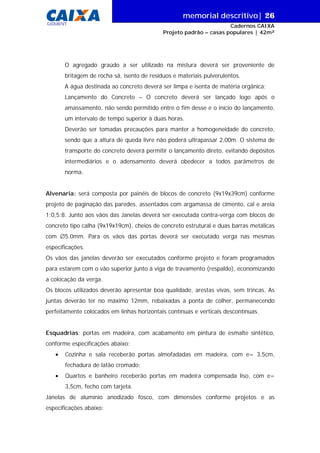

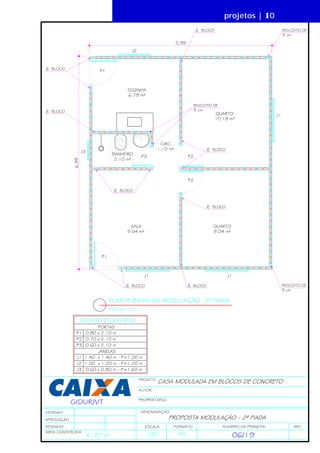

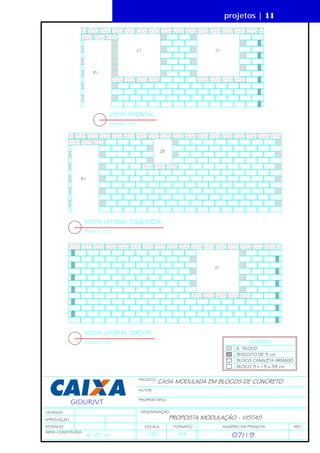

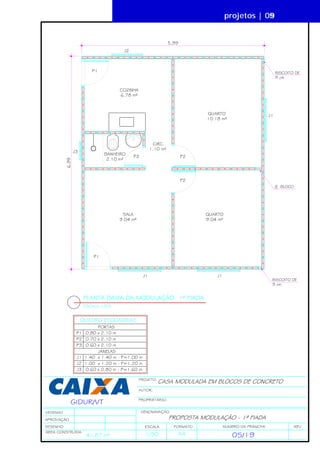

Alvenaria: será composta por painéis de blocos de concreto (9x19x39cm) conforme
projeto de paginação das paredes, assentados com argamassa de cimento, cal e areia
1:0,5:8. Junto aos vãos das Janelas deverá ser executada contra-verga com blocos de
concreto tipo calha (9x19x19cm), cheios de concreto estrutural e duas barras metálicas
com ∅5.0mm. Para os vãos das portas deverá ser executado verga nas mesmas
especificações.
Os vãos das janelas deverão ser executados conforme projeto e foram programados
para estarem com o vão superior junto à viga de travamento (respaldo), economizando
a colocação da verga.
Os blocos utilizados deverão apresentar boa qualidade, arestas vivas, sem trincas. As
juntas deverão ter no máximo 12mm, rebaixadas a ponta de colher, permanecendo
perfeitamente colocados em linhas horizontais contínuas e verticais descontínuas.
Esquadrias: portas em madeira, com acabamento em pintura de esmalte sintético,
conforme especificações abaixo:
•

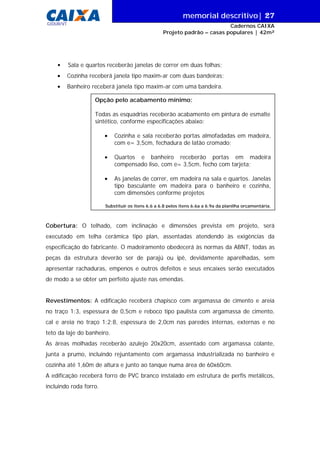

Cozinha e sala receberão portas almofadadas em madeira, com e= 3,5cm,
fechadura de latão cromado;

•

Quartos e banheiro receberão portas em madeira compensada liso, com e=
3,5cm, fecho com tarjeta.

Janelas de alumínio anodizado fosco, com dimensões conforme projetos e as
especificações abaixo:

GIDUR/VT

Cadernos CAIXA

•

Sala e quartos receberão janelas de correr em duas folhas;

•

Cozinha receberá janela tipo maxim-ar com duas bandeiras;

•

Banheiro receberá janela tipo maxim-ar com uma bandeira.
Opção pelo acabamento mínimo:
Todas as esquadrias receberão acabamento em pintura de esmalte
sintético, conforme especificações abaixo:
•

Cozinha e sala receberão portas almofadadas em madeira,
com e= 3,5cm, fechadura de latão cromado;

•

Quartos e banheiro receberão portas em madeira
compensado liso, com e= 3,5cm, fecho com tarjeta;

•

As janelas de correr, em madeira na sala e quartos. Janelas
tipo basculante em madeira para o banheiro e cozinha,
com dimensões conforme projetos

Substituir os itens 6.6 a 6.8 pelos itens 6.6a a 6.9a da planilha orçamentária.

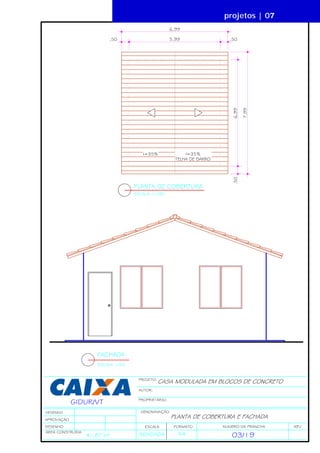

Cobertura: O telhado, com inclinação e dimensões prevista em projeto, será
executado em telha cerâmica tipo plan, assentadas atendendo às exigências da
especificação do fabricante. O madeiramento obedecerá às normas da ABNT, todas as
peças da estrutura deverão ser de parajú ou ipê, devidamente aparelhadas, sem
apresentar rachaduras, empenos e outros defeitos e seus encaixes serão executados
de modo a se obter um perfeito ajuste nas emendas.
Revestimentos: A edificação receberá chapisco com argamassa de cimento e areia
no traço 1:3, espessura de 0,5cm e reboco tipo paulista com argamassa de cimento,
cal e areia no traço 1:2:8, espessura de 2,0cm nas paredes internas, externas e no
teto da laje do banheiro.
As áreas molhadas receberão azulejo 20x20cm, assentado com argamassa colante,
junta a prumo, incluindo rejuntamento com argamassa industrializada no banheiro e
cozinha até 1,60m de altura e junto ao tanque numa área de 60x60cm.
A edificação receberá forro de PVC branco instalado em estrutura de perfis metálicos,
incluindo roda forro.

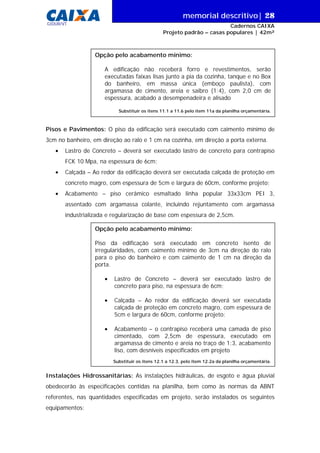

GIDUR/VT

Cadernos CAIXA

A edificação não receberá forro e revestimentos, serão
executadas faixas lisas junto a pia da cozinha, tanque e no Box
do banheiro, em massa única (emboço paulista), com
argamassa de cimento, areia e saibro (1:4), com 2,0 cm de
espessura, acabado a desempenadeira e alisado
Substituir os itens 11.1 a 11.6 pelo item 11a da planilha orçamentária.

Pisos e Pavimentos: O piso da edificação será executado com caimento mínimo de
3cm no banheiro, em direção ao ralo e 1 cm na cozinha, em direção a porta externa.
•

Lastro de Concreto – deverá ser executado lastro de concreto para contrapiso
FCK 10 Mpa, na espessura de 6cm;

•

Calçada – Ao redor da edificação deverá ser executada calçada de proteção em
concreto magro, com espessura de 5cm e largura de 60cm, conforme projeto;

•

Acabamento – piso cerâmico esmaltado linha popular 33x33cm PEI 3,
assentado com argamassa colante, incluindo rejuntamento com argamassa
industrializada e regularização de base com espessura de 2,5cm.
Piso da edificação será executado em concreto isento de
irregularidades, com caimento mínimo de 3cm na direção do ralo
para o piso do banheiro e com caimento de 1 cm na direção da
porta.
•

Lastro de Concreto – deverá ser executado lastro de
concreto para piso, na espessura de 6cm;

•

Calçada – Ao redor da edificação deverá ser executada
calçada de proteção em concreto magro, com espessura de
5cm e largura de 60cm, conforme projeto;

•

Acabamento – o contrapiso receberá uma camada de piso
cimentado, com 2,5cm de espessura, executado em
argamassa de cimento e areia no traço de 1:3, acabamento
liso, com desníveis especificados em projeto
Substituir os itens 12.1 a 12.3, pelo item 12.2a da planilha orçamentária.

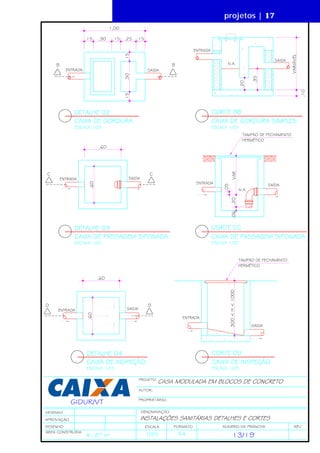

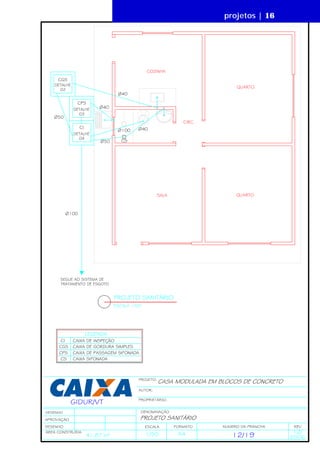

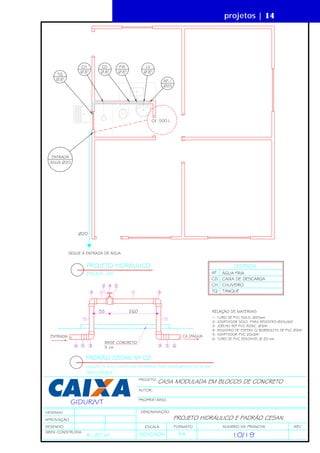

Instalações Hidrossanitárias: As instalações hidráulicas, de esgoto e água pluvial
obedecerão às especificações contidas na planilha, bem como às normas da ABNT
referentes, nas quantidades especificadas em projeto, serão instalados os seguintes
equipamentos:

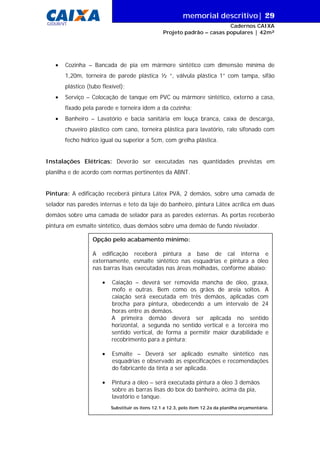

GIDUR/VT

•

Cadernos CAIXA

Cozinha – Bancada de pia em mármore sintético com dimensão mínima de
1,20m, torneira de parede plástica ½ “, válvula plástica 1” com tampa, sifão
plástico (tubo flexível);

•

Serviço – Colocação de tanque em PVC ou mármore sintético, externo a casa,
fixado pela parede e torneira idem a da cozinha;

•

Banheiro – Lavatório e bacia sanitária em louça branca, caixa de descarga,
chuveiro plástico com cano, torneira plástica para lavatório, ralo sifonado com
fecho hídrico igual ou superior a 5cm, com grelha plástica.

Instalações Elétricas: Deverão ser executadas nas quantidades previstas em
planilha e de acordo com normas pertinentes da ABNT.
Pintura: A edificação receberá pintura Látex PVA, 2 demãos, sobre uma camada de
selador nas paredes internas e teto da laje do banheiro, pintura Látex acrílica em duas
demãos sobre uma camada de selador para as paredes externas. As portas receberão
pintura em esmalte sintético, duas demãos sobre uma demão de fundo nivelador.
A edificação receberá pintura a base de cal interna e
externamente, esmalte sintético nas esquadrias e pintura a óleo
nas barras lisas executadas nas áreas molhadas, conforme abaixo:
•

Caiação – deverá ser removida mancha de óleo, graxa,
mofo e outras. Bem como os grãos de areia soltos. A
caiação será executada em três demãos, aplicadas com
brocha para pintura, obedecendo a um intervalo de 24
horas entre as demãos.
A primeira demão deverá ser aplicada no sentido
horizontal, a segunda no sentido vertical e a terceira mo
sentido vertical, de forma a permitir maior durabilidade e
recobrimento para a pintura;

•

Esmalte – Deverá ser aplicado esmalte sintético nas
esquadrias e observado as especificações e recomendações
do fabricante da tinta a ser aplicada.

•

Pintura a óleo – será executada pintura a óleo 3 demãos
sobre as barras lisas do box do banheiro, acima da pia,
lavatório e tanque.
Substituir os itens 12.1 a 12.3, pelo item 12.2a da planilha orçamentária.

GIDUR/VT

Cadernos CAIXA

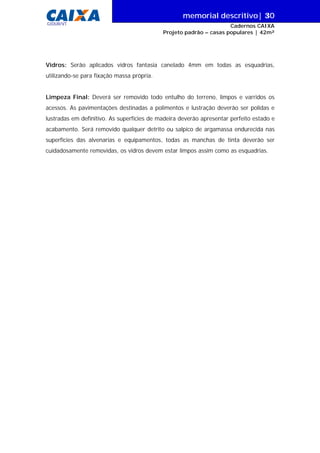

Vidros: Serão aplicados vidros fantasia canelado 4mm em todas as esquadrias,
utilizando-se para fixação massa própria.
Limpeza Final: Deverá ser removido todo entulho do terreno, limpos e varridos os
acessos. As pavimentações destinadas a polimentos e lustração deverão ser polidas e
lustradas em definitivo. As superfícies de madeira deverão apresentar perfeito estado e
acabamento. Será removido qualquer detrito ou salpico de argamassa endurecida nas
superfícies das alvenarias e equipamentos, todas as manchas de tinta deverão ser
cuidadosamente removidas, os vidros devem estar limpos assim como as esquadrias.

resumo das especificações| 31
GIDUR/VT

Cadernos CAIXA

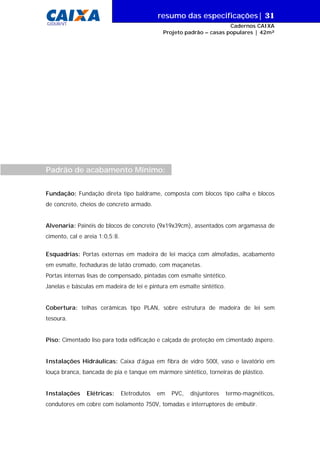

Padrão de acabamento Mínimo:
Fundação: Fundação direta tipo baldrame, composta com blocos tipo calha e blocos
de concreto, cheios de concreto armado.
Alvenaria: Painéis de blocos de concreto (9x19x39cm), assentados com argamassa de
cimento, cal e areia 1:0,5:8.
Esquadrias: Portas externas em madeira de lei maciça com almofadas, acabamento
em esmalte, fechaduras de latão cromado, com maçanetas.
Portas internas lisas de compensado, pintadas com esmalte sintético.
Janelas e básculas em madeira de lei e pintura em esmalte sintético.
Cobertura: telhas cerâmicas tipo PLAN, sobre estrutura de madeira de lei sem
tesoura.
Piso: Cimentado liso para toda edificação e calçada de proteção em cimentado áspero.
Instalações Hidráulicas: Caixa d’água em fibra de vidro 500l, vaso e lavatório em
louça branca, bancada de pia e tanque em mármore sintético, torneiras de plástico.
Instalações

Elétricas:

Eletrodutos

em

PVC,

disjuntores

termo-magnéticos,

condutores em cobre com isolamento 750V, tomadas e interruptores de embutir.

resumo das especificações| 32
GIDUR/VT

Cadernos CAIXA

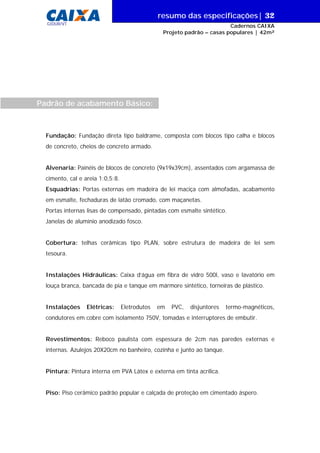

Padrão de acabamento Básico:

Fundação: Fundação direta tipo baldrame, composta com blocos tipo calha e blocos
de concreto, cheios de concreto armado.
Alvenaria: Painéis de blocos de concreto (9x19x39cm), assentados com argamassa de
cimento, cal e areia 1:0,5:8.
Esquadrias: Portas externas em madeira de lei maciça com almofadas, acabamento
em esmalte, fechaduras de latão cromado, com maçanetas.
Portas internas lisas de compensado, pintadas com esmalte sintético.
Janelas de alumínio anodizado fosco.
Cobertura: telhas cerâmicas tipo PLAN, sobre estrutura de madeira de lei sem
tesoura.
Instalações Hidráulicas: Caixa d’água em fibra de vidro 500l, vaso e lavatório em
louça branca, bancada de pia e tanque em mármore sintético, torneiras de plástico.
Instalações

Elétricas:

Eletrodutos

em

PVC,

disjuntores

termo-magnéticos,

condutores em cobre com isolamento 750V, tomadas e interruptores de embutir.
Revestimentos: Reboco paulista com espessura de 2cm nas paredes externas e
internas. Azulejos 20X20cm no banheiro, cozinha e junto ao tanque.
Pintura: Pintura interna em PVA Látex e externa em tinta acrílica.
Piso: Piso cerâmico padrão popular e calçada de proteção em cimentado áspero.

planilha orçamentária | 33
GIDUR/VT

Cadernos CAIXA

ORÇAMENTO CASA MODULADA 41,87 m²
DATA BASE :
ITEM

DESCRIÇÃO

1

Limpeza manual do terreno com raspagem superficial
Locação de obra com gabarito de tábua contínua 15
cm e pontaletes 3X3" a c/ 1,50 m

UNID

QUANTIDADE
( padrão mínimo )

PREÇO
UNITÁRIO

PREÇO TOTAL

SERVIÇOS PRELIMINARES

1.1

BDI :
QUANTIDADE
( padrão básico )

1.2

m²
m²

150,00

150,00

41,87

41,87

SUB - TOTAL

2

FUNDAÇÕES

2.1

Escavação manual de valas rasas em qualquer
terreno, exceto rocha, p/ fundações rasas - baldrame

m³

4,40

4,40

2.2

Apiloamento de fundo de vala com maço de 30 Kg

m²

17,60

17,60

2.3

Reaterro manual apiloado de valas c/ material de obra

m³

4,40

4,40

2.4

Aterro interno compactado manualmente

m³

3,17

3,17

2.5

Lastro de concreto magro e = 5 cm

m³

0,88

0,88

2.6

Viga baldrame composta de 2 fiadas de blocos de
concreto tipo calha 14 x 19 x 39 cm, cheios de
concreto 20 Mpa, incl. armação c/ 2 barras de ferro
corridos, diam. 5.0 mm nas 2 fiadas, conforme projeto

m

39,95

39,95

2.7

Pintura impermeabilizante utilizando neutrol, 2 demãos

m²

37,55

37,55

SUB - TOTAL

3

ESTRUTURA

3.1

Laje pré-moldada p/ forro, vãos até 3,50 m / e = 8 cm,
com lajotas e capa de concreto FCK = 20 Mpa, 2 cm,
inter-eixo 38 cm, esp. Total = 10 cm

m²

3,89

3,89

3.2

Viga de travamento / respaldo de alvenaria composta
de 1 fiada de blocos de concreto tipo calha 9 x 19 x 19
cm, cheios de concreto 20 Mpa, incl. Armação c/ 2
barras de ferro corridos diam. 5.0 mm, conforme
projeto

m

40,19

40,19

m²

96,46

96,46

SUB - TOTAL

4

PAREDES E PAINÉIS

4.1

Alvenaria 1/2 vez de blocos de concreto 9 x 19 x 39
cm, assentados com argamassa de cimento, cal e
areia no traço 1:0,5:8

Nota: Os serviços destacados apenas comporão o orçamento em caso de opção pelo acabamento mínimo. Neste
caso os demais serviços de cada etapa serão substituídos por esses.

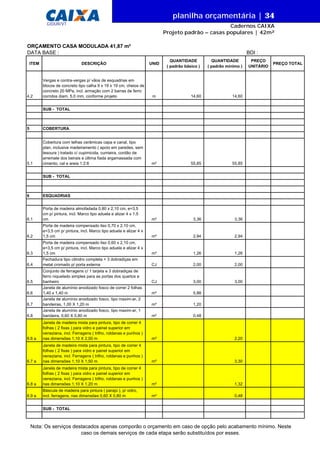

GIDUR/VT

Cadernos CAIXA

DATA BASE :
ITEM

4.2

BDI :
QUANTIDADE
( padrão básico )

QUANTIDADE
( padrão mínimo )

DESCRIÇÃO

UNID

Vergas e contra-vergas p/ vãos de esquadrias em
blocos de concreto tipo calha 9 x 19 x 19 cm, cheios de
concreto 20 MPa, incl. armação com 2 barras de ferro
corridos diam. 5.0 mm, conforme projeto

m

14,60

14,60

m²

55,85

PREÇO
UNITÁRIO

PREÇO TOTAL

55,85

SUB - TOTAL

5

COBERTURA

5.1

Cobertura com telhas cerâmicas capa e canal, tipo
plan, inclusive madeiramento ( apoio em paredes, sem
tesoura ) tratado c/ cupimicida, cumieira, cordão de
arremate dos beirais e última fiada argamassada com
cimento, cal e areia 1:2:8
SUB - TOTAL

6

ESQUADRIAS

6.1

Porta de madeira almofadada 0,80 x 2,10 cm, e=3,5
cm p/ pintura, incl. Marco tipo aduela e alizar 4 x 1,5
cm

m²

3,36

3,36

6.2

Porta de madeira compensado liso 0,70 x 2,10 cm,
e=3,5 cm p/ pintura, incl. Marco tipo aduela e alizar 4 x
1,5 cm

m²

2,94

2,94

m²

1,26

1,26

CJ

2,00

2,00

CJ

3,00

3,00

m²

5,88

m²

1,20

m²

0,48

6.3
6.4

Porta de madeira compensado liso 0,60 x 2,10 cm,
e=3,5 cm p/ pintura, incl. Marco tipo aduela e alizar 4 x
1,5 cm
Fechadura tipo cilindro completa + 3 dobradiças em
metal cromado p/ porta externa

6.8

Conjunto de ferragens c/ 1 tarjeta e 3 dobradiças de
ferro niquelado simples para as portas dos quartos e
banheiro
Janela de alumínio anodizado fosco de correr 2 folhas
1,40 x 1,40 m
Janela de alumínio anodizado fosco, tipo maxim-ar, 2
bandeiras, 1,00 X 1,20 m
Janela de alumínio anodizado fosco, tipo maxim-ar, 1
bandeira, 0,60 X 0,80 m

6.6 a

Janela de madeira mista para pintura, tipo de correr 4
folhas ( 2 fixas ) para vidro e painel superior em
veneziana, incl. Ferragens ( trilho, roldanas e punhos )
nas dimensões 1,10 X 2,00 m

m²

2,20

6.7 a


m²

3,30

6.8 a


m²

1,32

6.9 a

Báscula de madeira para pintura ( parajú ), p/ vidro,
incl. ferragens, nas dimensões 0,60 X 0,80 m

m²

0,48

6.5
6.6
6.7

SUB - TOTAL


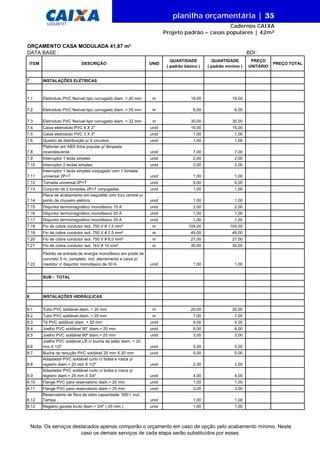

GIDUR/VT

Cadernos CAIXA

DATA BASE :
ITEM

DESCRIÇÃO

BDI :
UNID

QUANTIDADE
( padrão básico )

QUANTIDADE
( padrão mínimo )

7

Eletroduto PVC flexível tipo corrugado diam. = 20 mm

m

19,00

19,00

7.2


m

6,00

6,00

7.3


7.4

Caixa eletroduto PVC 4 X 2"

7.5

Caixa eletroduto PVC 3 X 3"

unid

1,00

1,00

7.6

unid

1,00

1,00

7.8

Quadro de distribuição p/ 6 circuitos
Plafonier em ABS linha popular p/ lâmpada
incandescente

unid

7,00

7,00

7.9

Interruptor 1 tecla simples

unid

2,00

2,00

7.10

unid

2,00

2,00

7.11

Interruptor 2 teclas simples
Interruptor 1 tecla simples conjugado com 1 tomada
universal 2P+T

unid

1,00

1,00

7.12

Tomada universal 2P+T

unid

6,00

6,00

7.13

unid

1,00

1,00

7.14

Conjunto de 2 tomadas 2P+T conjugadas
Placa de acabamento em baquelite com furo central p/
ponto de chuveiro elétrico

unid

1,00

1,00

7.15

Disjuntor termomagnético monofásico 10 A

unid

2,00

2,00

7.16


unid

1,00

1,00

7.17


unid

1,00

1,00

7.18

Fio de cobre condutor isol. 750 V # 1,5 mm²

m

104,00

104,00

7.19


m

49,00

49,00

7.20


m

27,00

27,00

7.21

Fio de cobre condutor isol. 1kV # 10 mm²

m

30,00

30,00

7.22

Padrão de entrada de energia monofásico em poste de
concreto 5 m, completo, incl. aterramento e caixa p/
medidor c/ disjuntor monofásico de 50 A

unid

1,00

PREÇO TOTAL

INSTALAÇÕES ELÉTRICAS

7.1

PREÇO
UNITÁRIO

1,00

20,00

m

30,00

30,00

unid

15,00

15,00

SUB - TOTAL

8

INSTALAÇÕES HIDRÁULICAS

8.1

Tubo PVC soldável diam. = 20 mm

m

20,00

8.2

Tubo PVC soldável diam. = 25 mm

m

7,00

7,00

8.3

Tê PVC soldável diam. = 25 mm

unid

4,00

4,00

8.4

Joelho PVC soldável 90° diam.= 20 mm

unid

8,00

8,00

8.5

Joelho PVC soldável 90º diam.= 25 mm
Joelho PVC soldável LR c/ bucha de latão diam. = 20
mm X 1/2"

unid

3,00

3,00

unid

5,00

5,00

unid

5,00

5,00

unid

2,00

2,00

8.9

Bucha de redução PVC soldável 25 mm X 20 mm
Adaptador PVC soldável curto c/ bolsa e rosca p/
registro diam.= 20 mm X 1/2"
Adaptador PVC soldável curto c/ bolsa e rosca p/
registro diam.= 25 mm X 3/4"

unid

4,00

4,00

8.10

Flange PVC para reservatório diam.= 20 mm

unid

1,00

1,00

8.11

unid

3,00

3,00

8.12

Flange PVC para reservatório diam.= 25 mm
Reservatório de fibra de vidro capacidade 500 l, incl.
Tampa

unid

1,00

1,00

8.13

Registro gaveta bruto diam.= 3/4" ( 25 mm )

unid

1,00

1,00

8.6
8.7
8.8


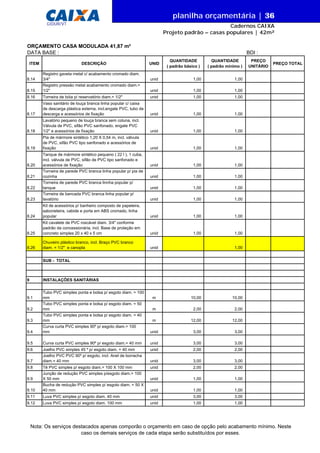

GIDUR/VT

Cadernos CAIXA

DATA BASE :
ITEM

DESCRIÇÃO

BDI :
UNID

QUANTIDADE
( padrão básico )

QUANTIDADE
( padrão mínimo )

8.15

Registro gaveta metal c/ acabamento cromado diam.
3/4"
Registro pressão metal acabamento cromado diam.=
1/2"

unid

1,00

Torneira de bóia p/ reservatório diam.= 1/2"

unid

1,00

1,00

8.17

Vaso sanitário de louça branca linha popular c/ caixa
de descarga plástica externa, incl.engate PVC, tubo de
descarga e acessórios de fixação

unid

1,00

1,00

8.18

Lavatório pequeno de louça branca sem coluna, incl.
Válvula de PVC, sifão PVC sanfonado, engate PVC
1/2" e acessórios de fixação

unid

1,00

1,00

8.19

Pia de mármore sintético 1,20 X 0,54 m, incl. válvula
de PVC, sifão PVC tipo sanfonado e acessórios de
fixação

unid

1,00

1,00

unid

1,00

1,00

unid

1,00

1,00

unid

1,00

PREÇO TOTAL

1,00

8.16

PREÇO
UNITÁRIO

1,00

8.14

unid

1,00

1,00

8.23

Tanque de mármore sintético pequeno ( 22 l ), 1 cuba,
incl. válvula de PVC, sifão de PVC tipo sanfonado e
acessórios de fixação
Torneira de parede PVC branca linha popular p/ pia de
cozinha
Torneira de parede PVC branca linnha popular p/
tanque
Torneira de bancada PVC branca linha popular p/
lavatório

unid

1,00

1,00

8.24

Kit de acessórios p/ banheiro composto de papeleira,
saboneteira, cabide e porta em ABS cromado, linha
popular

unid

1,00

1,00

8.25

Kit cavalete de PVC roscável diam. 3/4" conforme
padrão da concessionária, incl. Base de proteção em
concreto simples 20 x 40 x 5 cm

unid

1,00

1,00

8.26

Chuveiro plástico branco, incl. Braço PVC branco
diam. = 1/2" e canopla

unid

8.20
8.21
8.22

1,00

SUB - TOTAL

9

INSTALAÇÕES SANITÁRIAS

9.4

Tubo PVC simples ponta e bolsa p/ esgoto diam. = 100
mm
mm
mm
Curva curta PVC simples 90º p/ esgoto diam.= 100
mm

9.5
9.6

9.1

m

10,00

10,00

m

2,00

2,00

m

12,00

12,00

unid

3,00

3,00

Curva curta PVC simples 90º p/ esgoto diam.= 40 mm

unid

3,00

3,00

Joelho PVC simples 45 º p/ esgoto diam. = 40 mm
Joelho PVC PVC 90º p/ esgoto, incl. Anel de borracha
diam.= 40 mm

unid

2,00

2,00

unid

3,00

3,00

unid

2,00

2,00

unid

1,00

1,00

9.10

Tê PVC simples p/ esgoto diam.= 100 X 100 mm
Junção de redução PVC simples p/esgoto diam.= 100
X 50 mm
Bucha de redução PVC simples p/ esgoto diam. = 50 X
40 mm

unid

1,00

1,00

9.11

Luva PVC simples p/ esgoto diam. 40 mm

unid

3,00

3,00

9.12

Luva PVC simples p/ esgoto diam. 100 mm

unid

1,00

1,00

9.2
9.3

9.7
9.8
9.9


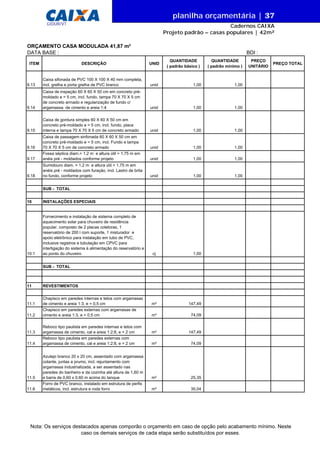

GIDUR/VT

Cadernos CAIXA

DATA BASE :
ITEM

DESCRIÇÃO

BDI :
UNID

QUANTIDADE
( padrão básico )

QUANTIDADE
( padrão mínimo )

9.13

Caixa sifonada de PVC 100 X 100 X 40 mm completa,
incl. grelha e porta grelha de PVC branco

unid

1,00

9.14

unid

1,00

1,00

9.15

Caixa de gordura simples 60 X 60 X 50 cm em
concreto pré-moldado e = 5 cm, incl. fundo, placa
interna e tampa 70 X 70 X 5 cm de concreto armado

unid

1,00

PREÇO TOTAL

1,00

Caixa de inspeção 60 X 60 X 50 cm em concreto prémoldado e = 5 cm, incl. fundo, tampa 70 X 70 X 5 cm
de concreto armado e regularização de fundo c/
argamassa de cimento e areia 1:4

PREÇO
UNITÁRIO

1,00

unid

1,00

1,00

9.17

Caixa de passagem sinfonada 60 X 60 X 50 cm em
concreto pré-moldado e = 5 cm, incl. Fundo e tampa
70 X 70 X 5 cm de concreto armado
Fossa séptica diam.= 1,2 m e altura útil = 1,75 m em
anéis pré - moldados conforme projeto

unid

1,00

1,00

9.18

Sumidouro diam. = 1,2 m e altura útil = 1,75 m em
anéis pré - moldados com furação, incl. Lastro de brita
no fundo, conforme projeto

unid

1,00

1,00

cj

1,00

m²

147,49

m²

74,09

m²

147,49

m²

74,09

m²

25,35

m²

35,04

9.16

SUB - TOTAL
10

INSTALAÇÕES ESPECIAIS

10.1

Fornecimento e instalação de sistema completo de
aquecimento solar para chuveiro de residência
popular, composto de 2 placas coletoras, 1
reservatório de 200 l com suporte, 1 misturador e
apoio eletrônico para instalação em tubo de PVC,
inclusive registros e tubulação em CPVC para
interligação do sistema à alimentação do reservatório e
ao ponto do chuveiro
SUB - TOTAL

11

11.1
11.2

11.3
11.4

11.5
11.6

REVESTIMENTOS
Chapisco em paredes internas e tetos com argamasas
de cimento e areia 1:3, e = 0,5 cm
Chapisco em paredes externas com argamasas de
cimento e areia 1:3, e = 0,5 cm
Reboco tipo paulista em paredes internas e tetos com
argamassa de cimento, cal e areia 1:2:8, e = 2 cm
Reboco tipo paulista em paredes externas com
argamassa de cimento, cal e areia 1:2:8, e = 2 cm
Azulejo branco 20 x 20 cm, assentado com argamassa
colante, juntas a prumo, incl. rejuntamento com
argamassa industrializada, a ser assentado nas
paredes do banheiro e da cozinha até altura de 1,60 m
e barra de 0,60 x 0,60 m acima do tanque
Forro de PVC branco, instalado em estrutura de perfis
metálicos, incl. estrutura e roda forro


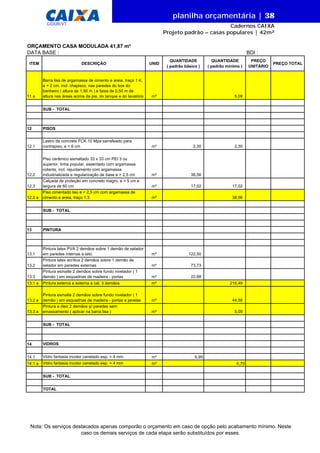

GIDUR/VT

Cadernos CAIXA

DATA BASE :
ITEM

11 a

BDI :

DESCRIÇÃO

UNID

Barra lisa de argamassa de cimento e areia, traço 1:4,
e = 2 cm, incl. chapisco, nas paredes do box do
banheiro ( altura de 1,50 m ) e faixa de 0,50 m de
altura nas áreas acima da pia, do tanque e do lavatório

QUANTIDADE
( padrão básico )

m²

QUANTIDADE
( padrão mínimo )

PREÇO
UNITÁRIO

PREÇO TOTAL

5,09

SUB - TOTAL

12

PISOS

12.1

Lastro de concreto FCK 10 Mpa sarrafeado para
contrapiso, e = 6 cm

12.2
12.3
12.2 a

Piso cerâmico esmaltado 33 x 33 cm PEI 3 ou
superior, linha popular, assentado com argamassa
colante, incl. rejuntamento com argamassa
industrializada e regularização de base e = 2,5 cm
Calçada de proteção em concreto magro, e = 5 cm e
largura de 60 cm
Piso cimentado liso e = 2,5 cm com argamassa de
cimento e areia, traço 1:3

m³

2,30

m²

38,56

m²

17,02

m²

2,30

17,02
38,56

SUB - TOTAL

13

PINTURA

13.3

Pintura latex PVA 2 demãos sobre 1 demão de selador
em paredes internas e teto
Pintura latex acrílica 2 demãos sobre 1 demão de
selador em paredes externas
Pintura esmalte 2 demãos sobre fundo nivelador ( 1
demão ) em esquadrias de madeira - portas

13.1 a

Pintura externa e externa a cal, 3 demãos

m²

216,49

m²

44,58

m²

5,09

13.1
13.2

13.2 a
13.3 a

Pintura esmalte 2 demãos sobre fundo nivelador ( 1
demão ) em esquadrias de madeira - portas e janelas
Pintura a óleo 2 demãos p/ paredes sem
emassamento ( aplicar na barra lisa )

m²

122,50

m²

73,73

m²

22,68

SUB - TOTAL

14

VIDROS

14.1

Vidro fantasia incolor canelado esp. = 4 mm

m²

14.1 a

Vidro fantasia incolor canelado esp. = 4 mm

m²

6,95
6,70

SUB - TOTAL
TOTAL


agradecimentos | 39
GIDUR/VT

Agradecemos o empenho e dedicação da equipe da Supervisão Técnica – Setor
Público, da Gidur/VT, que comprou a idéia e não mediu esforços para concretizar este
objetivo.
Andressa Stelzer da Cruz – Arquiteta
Beatriz de Souza Costa – Estagiária – Administradora
Edílson Mendes da Silva – Eng.º Civil
Fabienne Pauli Barcellos – Estagiária – Arquiteta
Franscisco Rodrigues Franzosi – Eng.º Eletricista
Jeferson Won Rondon de Souza – Eng.º Civil
Jorge Assis Sabóia de Aragão Jr. – Eng. Civil – Supervisor Técnico
Lidiane Spindula – Estagiária - Arquiteta
Luiz Antônio Silva Siviero – Engº Eletricista
Paulo Roberto Guerim Setúbal – Eng.º Civil
Renato Alves Júnior – Estagiário – Arquiteto
Yuri Assis Freitas – Arquiteto
Simone Marie Wanderley Loureiro
Gerente da Gidur/VT

Casa 42m2

Mais conteúdo relacionado

Mais procurados

Destaque

Semelhante a Casa 42m2

Casa 42m2
