O documento descreve a história da empresa Intemper desde a sua fundação em 1971 até projetos realizados em 2010. Detalha os requisitos técnicos dos sistemas de cobertura ecológica desenvolvidos pela empresa, incluindo impermeabilização, isolamento, drenagem, meio de crescimento e vegetação selecionada. Apresenta também os benefícios dos sistemas TF® para coberturas.
João Venceslau - INTEMPER
- 1. Soluções Integrais deCoberturas e Fachadas
- 2. 1971 Fundação IntemperEspanhola 1975 Lâmina Rhenofol® sem pendente 0% 1981 Invenção Lajeta Filtrón 1991 Inauguração fábrica Lajeta Filtrón ® 1994 1ª cobertura Ecológica de Espanha 1996 1ª cobertura TF® Ecológica ALGIBE do mundo 1998 Intemper Portugal 1999 Edifício Experimental 2001 1ª Fachada Natura ® de Espanha 2002 ISO 9001 2003 DIT para sistemas com Lajeta Filtrón ® 2004 Evalón Solar ® 2006 ISO 14001 2007 Lajeta Filtrón ® Decor Madeira 2008 Lajeta Filtrón ® Solar 2009 Cátedra “coberturas e fachadas sustentáveis” UPM 2010 Pavilhão de Madrid na Expo Xangai INVESTIGAÇÃO, DESENVOLVIMENTO e INOVAÇÃO de SOLUÇÕES INTEGRAIS de COBERTURAS e FACHADAS PARA UMA EDIFICAÇÃO MAIS SUSTENTÁVEL
- 3. Integração da Natureza Sistemasecológicos Optimização Do Uso Da Agua Sistemas Algibes Utilização De Energias Renováveis Sistemas solares fotovoltaicos
- 4. “Devolver à Naturezaas Áreas Ocupadas Pelos Edifícios” A Cobertura ou 5 Fachada: Um Espaço Para Integrar Natureza e Optimizar o Uso da Agua

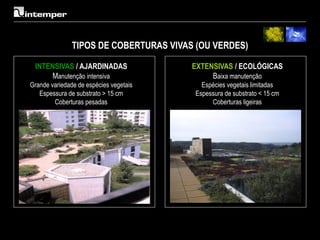

- 5. TIPOS DE COBERTURASVIVAS (OU VERDES) INTENSIVAS / AJARDINADAS EXTENSIVAS / ECOLÓGICAS Manutenção intensiva Baixa manutenção Grande variedade de espécies vegetais Espécies vegetais limitadas Espessura de substrato > 15 cm Espessura de substrato < 15 cm Coberturas pesadas Coberturas ligeiras
- 6. O QUE ÉUMA COBERTURA ECOLÓGICA? Sistema construtivo de impermeabilização e isolamento de coberturas cujo acabamento final corresponde a um tapete vegetal de manutenção mínima.
- 7. REQUISITOS DOS SISTEMASDE COBERTURA ECOLÓGICA IMPERMEABILIZAÇÃO Lâmina Rhenofol Isolamento + Drenagem Lajeta Filtrón MEIO DE CRESCIMENTO Substratos Ecológicos VEGETAÇÃO Plantas seleccionadas AGUA Rega e Algibes

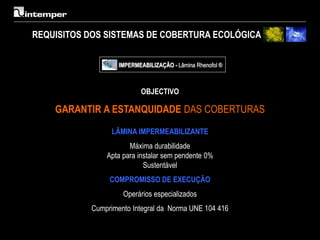

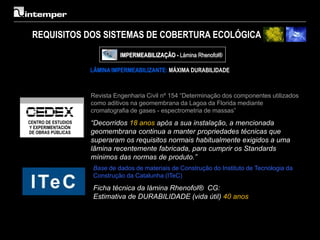

- 8. REQUISITOS DOS SISTEMASDE COBERTURA ECOLÓGICA IMPERMEABILIZAÇÃO - Lâmina Rhenofol ® OBJECTIVO GARANTIR A ESTANQUIDADE DAS COBERTURAS LÂMINA IMPERMEABILIZANTE Máxima durabilidade Apta para instalar sem pendente 0% Sustentável COMPROMISSO DE EXECUÇÃO Operários especializados Cumprimento Integral da Norma UNE 104 416

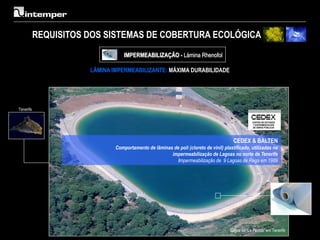

- 9. REQUISITOS DOS SISTEMASDE COBERTURA ECOLÓGICA IMPERMEABILIZAÇÃO - Lámina Rhenofol LÂMINA IMPERMEABILIZANTE: MÁXIMA DURABILIDADE Tenerife CEDEX & BALTEN Comportamento de lâminas de poli (cloreto de vinil) plastificado, utilizadas na impermeabilização de Lagoas no norte de Tenerife Impermeabilização de 9 Lagoas de Rega em 1989 Lagoa de “La Florida” em Tenerife

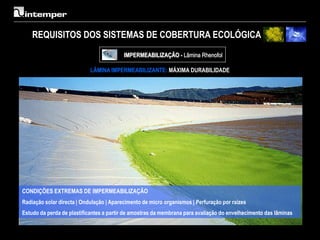

- 10. REQUISITOS DOS SISTEMASDE COBERTURA ECOLÓGICA IMPERMEABILIZAÇÃO - Lâmina Rhenofol LÂMINA IMPERMEABILIZANTE: MÁXIMA DURABILIDADE CONDIÇÕES EXTREMAS DE IMPERMEABILIZAÇÃO Radiação solar directa | Ondulação | Aparecimento de micro organismos | Perfuração por raízes Estudo da perda de plastificantes a partir de amostras da membrana para avaliação do envelhecimento das lâminas

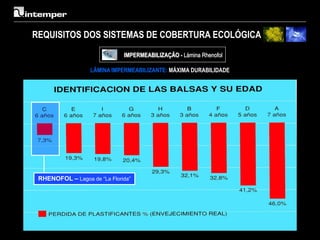

- 11. REQUISITOS DOS SISTEMASDE COBERTURA ECOLÓGICA IMPERMEABILIZAÇÃO - Lámina Rhenofol LÂMINA IMPERMEABILIZANTE: MÁXIMA DURABILIDADE RHENOFOL – Lagoa de “La Florida”
- 12. REQUISITOS DOS SISTEMASDE COBERTURA ECOLÓGICA IMPERMEABILIZAÇÃO - Lámina Rhenofol® LÂMINA IMPERMEABILIZANTE: MÁXIMA DURABILIDADE Revista Engenharia Civil nº 154 “Determinação dos componentes utilizados como aditivos na geomembrana da Lagoa da Florida mediante cromatografia de gases - espectrometria de massas” “Decorridos 18 anos após a sua instalação, a mencionada geomembrana continua a manter propriedades técnicas que superaram os requisitos normais habitualmente exigidos a uma lâmina recentemente fabricada, para cumprir os Standards mínimos das normas de produto.” Base de dados de materiais de Construção do Instituto de Tecnologia da Construção da Catalunha (ITeC) Ficha técnica da lámina Rhenofol® CG: Estimativa de DURABILIDADE (vida útil) 40 anos

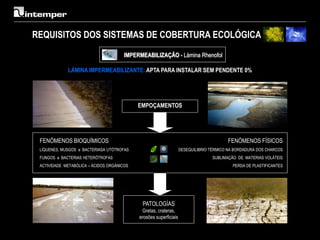

- 13. REQUISITOS DOS SISTEMASDE COBERTURA ECOLÓGICA IMPERMEABILIZAÇÃO - Lámina Rhenofol LÁMINA IMPERMEABILIZANTE: APTA PARA INSTALAR SEM PENDENTE 0% EMPOÇAMENTOS FENÓMENOS BIOQUÍMICOS FENÓMENOS FÍSICOS LÍQUENES, MUSGOS e BACTERIASA UTÓTROFAS DESEQUILIBRIO TÉRMICO NA BORDADURA DOS CHARCOS FUNGOS e BACTERIAS HETERÓTROFAS SUBLIMAÇÃO DE MATERIAS VOLÁTEIS ACTIVIDADE METABÓLICA – ÁCIDOS ORGÁNICOS PERDA DE PLASTIFICANTES PATOLOGÍAS Gretas, crateras, erosões superficiais

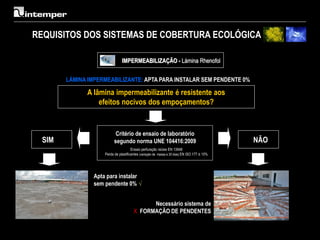

- 14. REQUISITOS DOS SISTEMASDE COBERTURA ECOLÓGICA IMPERMEABILIZAÇÃO - Lámina Rhenofol LÁMINA IMPERMEABILIZANTE: APTA PARA INSTALAR SEM PENDENTE 0% A lâmina impermeabilizante é resistente aos efeitos nocivos dos empoçamentos? Critério de ensaio de laboratório SIM segundo norma UNE 104416:2009 NÃO Ensaio perfuração raízes EN 13948 Perda de plastificantes (variação de massa a 30 dias) EN ISO 177 ≤ 10% Apta para instalar sem pendente 0% √ Necessário sistema de X FORMAÇÃO DE PENDENTES

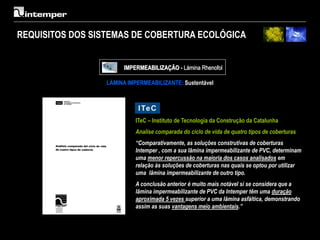

- 15. REQUISITOS DOS SISTEMASDE COBERTURA ECOLÓGICA IMPERMEABILIZAÇÃO - Lámina Rhenofol LÁMINA IMPERMEABILIZANTE: Sustentável ITeC – Instituto de Tecnologia da Construção da Catalunha Analise comparada do ciclo de vida de quatro tipos de coberturas “Comparativamente, as soluções construtivas de coberturas Intemper , com a sua lâmina impermeabilizante de PVC, determinam uma menor repercussão na maioria dos casos analisados em relação às soluções de coberturas nas quais se optou por utilizar uma lâmina impermeabilizante de outro tipo. A conclusão anterior é muito mais notável si se considera que a lâmina impermeabilizante de PVC da Intemper têm uma duração aproximada 5 vezes superior a uma lâmina asfáltica, demonstrando assim as suas vantagens meio ambientais.”

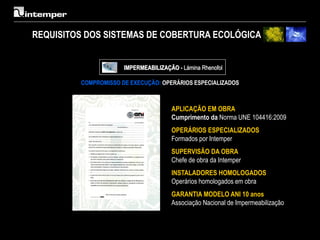

- 16. REQUISITOS DOS SISTEMASDE COBERTURA ECOLÓGICA IMPERMEABILIZAÇÃO - Lámina Rhenofol COMPROMISSO DE EXECUÇÃO: OPERÁRIOS ESPECIALIZADOS APLICAÇÃO EM OBRA Cumprimento da Norma UNE 104416:2009 OPERÁRIOS ESPECIALIZADOS Formados por Intemper SUPERVISÃO DA OBRA Chefe de obra da Intemper INSTALADORES HOMOLOGADOS Operários homologados em obra GARANTIA MODELO ANI 10 anos Associação Nacional de Impermeabilização

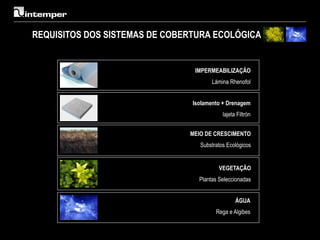

- 17. REQUISITOS DOS SISTEMASDE COBERTURA ECOLÓGICA IMPERMEABILIZAÇÃO Lámina Rhenofol Isolamento + Drenagem lajeta Filtrón MEIO DE CRESCIMENTO Substratos Ecológicos VEGETAÇÃO Plantas Seleccionadas ÁGUA Rega e Algibes

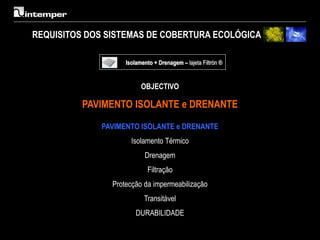

- 18. REQUISITOS DOS SISTEMASDE COBERTURA ECOLÓGICA Isolamento + Drenagem – lajeta Filtrón ® OBJECTIVO PAVIMENTO ISOLANTE e DRENANTE PAVIMENTO ISOLANTE e DRENANTE Isolamento Térmico Drenagem Filtração Protecção da impermeabilização Transitável DURABILIDADE

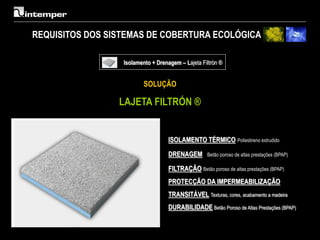

- 19. REQUISITOS DOS SISTEMASDE COBERTURA ECOLÓGICA Isolamento + Drenagem – Lajeta Filtrón ® SOLUÇÃO LAJETA FILTRÓN ® ISOLAMENTO TÉRMICO Poliestireno extrudido DRENAGEM Betão poroso de altas prestações (BPAP) FILTRAÇÃO Betão poroso de altas prestações (BPAP) PROTECÇÃO DA IMPERMEABILIZAÇÃO TRANSITÁVEL Texturas, cores, acabamento a madeira DURABILIDADE Betão Poroso de Altas Prestações (BPAP)

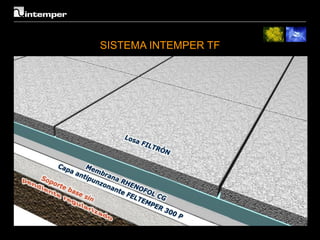

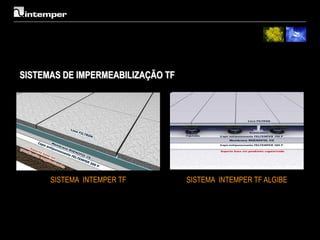

- 20. SISTEMAS DE IMPERMEABILIZAÇÃOTF SISTEMA INTEMPER TF SISTEMA INTEMPER TF ALGIBE
- 21.

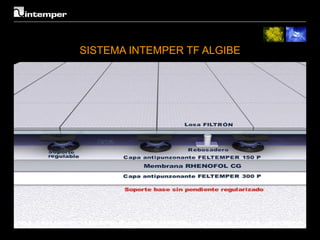

- 22. SISTEMA INTEMPER TFALGIBE

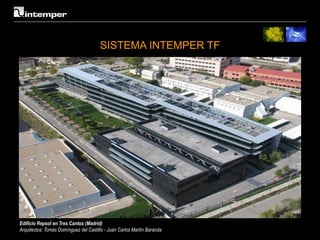

- 23. SISTEMA INTEMPER TF EdificioRepsol en Tres Cantos (Madrid) Arquitectos: Tomás Domínguez del Castillo - Juan Carlos Martín Baranda

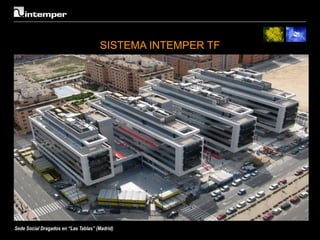

- 24. SISTEMA INTEMPER TF SedeSocial Dragados en “Las Tablas” (Madrid)

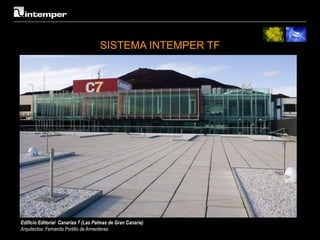

- 25. SISTEMA INTEMPER TF EdificioEditorial Canarias 7 (Las Palmas de Gran Canaria) Arquitectos: Fernando Portillo de Armenteras

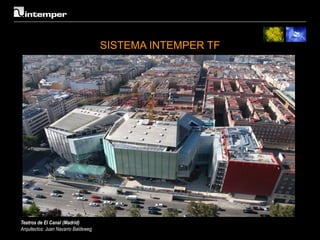

- 26. SISTEMA INTEMPER TF Teatrosde El Canal (Madrid) Arquitectos: Juan Navarro Baldeweg
- 27. SISTEMA INTEMPER TF TorreCaja Madrid (Madrid) Arquitecto: Norman Foster

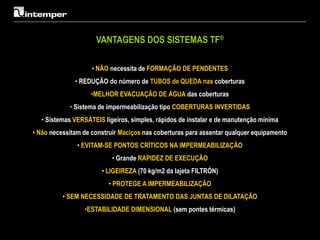

- 28. VANTAGENS DOS SISTEMASTF® • NÃO necessita de FORMAÇÃO DE PENDENTES • REDUÇÃO do número de TUBOS de QUEDA nas coberturas •MELHOR EVACUAÇÃO DE ÁGUA das coberturas • Sistema de impermeabilização tipo COBERTURAS INVERTIDAS • Sistemas VERSÁTEIS ligeiros, simples, rápidos de instalar e de manutenção mínima • Não necessitam de construir Maciços nas coberturas para assentar qualquer equipamento • EVITAM-SE PONTOS CRÍTICOS NA IMPERMEABILIZAÇÃO • Grande RAPIDEZ DE EXECUÇÃO • LIGEIREZA (70 kg/m2 da lajeta FILTRÓN) • PROTEGE A IMPERMEABILIZAÇÃO • SEM NECESSIDADE DE TRATAMENTO DAS JUNTAS DE DILATAÇÃO •ESTABILIDADE DIMENSIONAL (sem pontes térmicas)
- 29. REQUISITOS DOS SISTEMASDE COBERTURA ECOLÓGICA IMPERMEABILIZAÇÃO Lámina Rhenofol Isolamento + Drenagem Lajeta Filtrón MEIO DE CRESCIMENTO Substratos Ecológicos VEGETAÇÃO Plantas seleccionadas ÁGUA Rega e Algibes

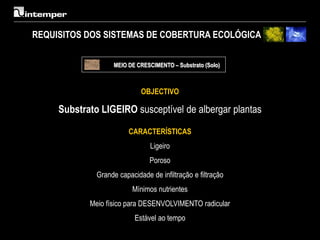

- 30. REQUISITOS DOS SISTEMASDE COBERTURA ECOLÓGICA MEIO DE CRESCIMENTO – Substrato (Solo) OBJECTIVO Substrato LIGEIRO susceptível de albergar plantas CARACTERÍSTICAS Ligeiro Poroso Grande capacidade de infiltração e filtração Mínimos nutrientes Meio físico para DESENVOLVIMENTO radicular Estável ao tempo
- 31. REQUISITOS DOS SISTEMASDE COBERTURA ECOLÓGICA MEIO DE CRESCIMIENTO – substrato (Solo) Substrato Intemper especialmente formulado Textura franca/ franca -arenosa EXTENSIVO INTENSIVO Menor conteúdo Maior conteúdo de matéria orgânica em matéria orgânica Menor conteúdo de Maior conteúdo de nutrientes (N-P-K) nutrientes (N-P-K) Espessura < 15 cm Espessura > 15 cm
- 32. REQUISITOS DOS SISTEMASDE COBERTURA ECOLÓGICA IMPERMEABILIZAÇÃO Lâmina Rhenofol Isolamento + Drenagem Lajeta Filtrón MEIO DE CRESCIMENTO Substratos Ecológicos VEGETAÇÃO Plantas seleccionadas ÁGUA Rega e Algibes

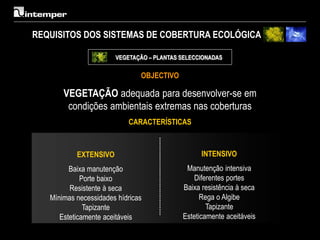

- 33. REQUISITOS DOS SISTEMASDE COBERTURA ECOLÓGICA VEGETAÇÃO – PLANTAS SELECCIONADAS OBJECTIVO VEGETAÇÃO adequada para desenvolver-se em condições ambientais extremas nas coberturas CARACTERÍSTICAS EXTENSIVO INTENSIVO Baixa manutenção Manutenção intensiva Porte baixo Diferentes portes Resistente à seca Baixa resistência à seca Mínimas necessidades hídricas Rega o Algibe Tapizante Tapizante Esteticamente aceitáveis Esteticamente aceitáveis

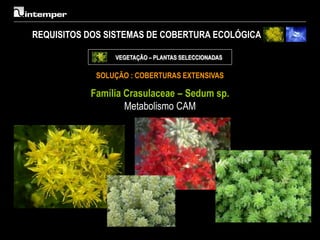

- 34. REQUISITOS DOS SISTEMASDE COBERTURA ECOLÓGICA VEGETAÇÃO – PLANTAS SELECCIONADAS SOLUÇÃO : COBERTURAS EXTENSIVAS Família Crasulaceae – Sedum sp. Metabolismo CAM

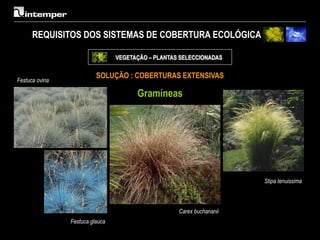

- 35. REQUISITOS DOS SISTEMASDE COBERTURA ECOLÓGICA VEGETAÇÃO – PLANTAS SELECCIONADAS SOLUÇÃO : COBERTURAS EXTENSIVAS Festuca ovina Gramíneas Stipa tenuissima Carex buchananii Festuca glauca

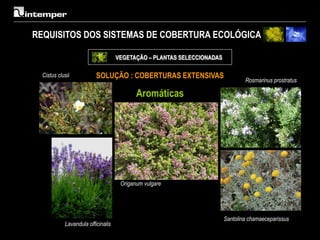

- 36. REQUISITOS DOS SISTEMASDE COBERTURA ECOLÓGICA VEGETAÇÃO – PLANTAS SELECCIONADAS Cistus clusii SOLUÇÃO : COBERTURAS EXTENSIVAS Rosmarinus prostratus Aromáticas Origanum vulgare Santolina chamaeceparissus Lavandula officinalis

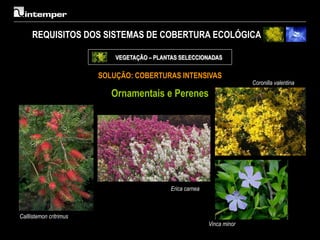

- 37. REQUISITOS DOS SISTEMASDE COBERTURA ECOLÓGICA VEGETAÇÃO – PLANTAS SELECCIONADAS SOLUÇÃO: COBERTURAS INTENSIVAS Coronilla valentina Ornamentais e Perenes Erica carnea Calllistemon critrimus Vinca minor
- 38. REQUISITOS DOS SISTEMASDE COBERTURA ECOLÓGICA IMPERMEABILIZAÇÃO Lámina Rhenofol Isolamento + Drenagem Lajeta Filtrón MEIO DE CRESCIMENTO Substratos Ecológicos VEGETAÇÃO Plantas seleccionadas ÁGUA Rega e Algibes

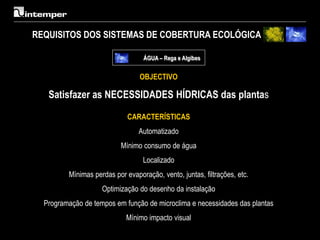

- 39. REQUISITOS DOS SISTEMASDE COBERTURA ECOLÓGICA ÁGUA – Rega e Algibes OBJECTIVO Satisfazer as NECESSIDADES HÍDRICAS das plantas CARACTERÍSTICAS Automatizado Mínimo consumo de água Localizado Mínimas perdas por evaporação, vento, juntas, filtrações, etc. Optimização do desenho da instalação Programação de tempos em função de microclima e necessidades das plantas Mínimo impacto visual

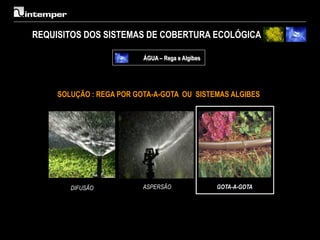

- 40. REQUISITOS DOS SISTEMASDE COBERTURA ECOLÓGICA ÁGUA – Rega e Algibes SOLUÇÃO : REGA POR GOTA-A-GOTA OU SISTEMAS ALGIBES DIFUSÃO ASPERSÃO GOTA-A-GOTA

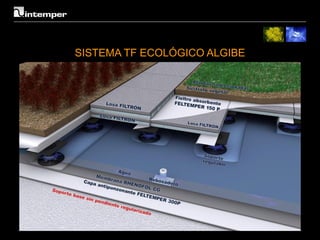

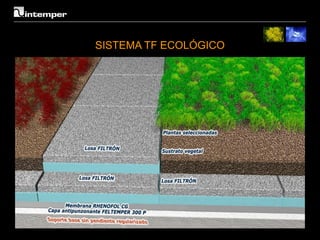

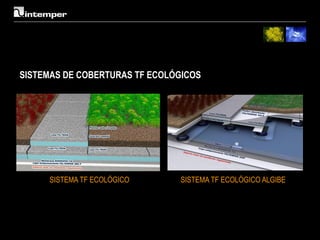

- 41. SISTEMAS DE COBERTURASTF ECOLÓGICOS SISTEMA TF ECOLÓGICO SISTEMA TF ECOLÓGICO ALGIBE
- 42.

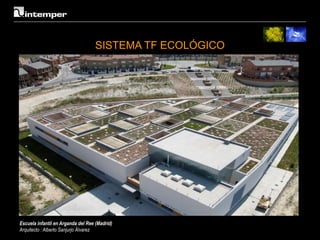

- 43. SISTEMA TF ECOLÓGICO Escuelainfantil en Arganda del Ree (Madrid) Arquitecto : Alberto Sanjurjo Álvarez

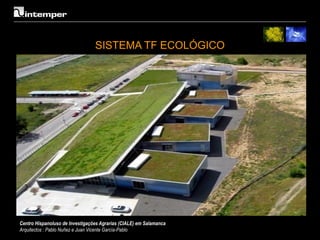

- 44. SISTEMA TF ECOLÓGICO CentroHispanoluso de Investigações Agrarias (CIALE) em Salamanca Arquitectos : Pablo Nuñez e Juan Vicente García-Pablo
- 45. SISTEMA TF ECOLÓGICOALGIBE

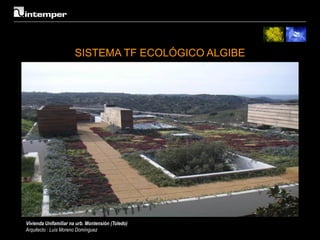

- 46. SISTEMA TF ECOLÓGICOALGIBE Vivienda Unifamiliar na urb. Montensión (Toledo) Arquitecto : Luís Moreno Domínguez

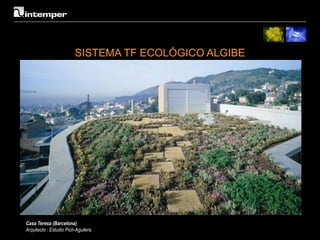

- 47. SISTEMA TF ECOLÓGICOALGIBE Casa Teresa (Barcelona) Arquitecto : Estudio Pich-Aguilera

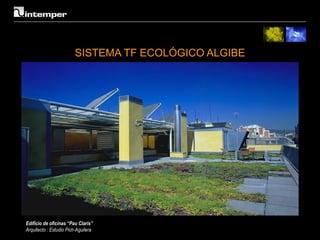

- 48. SISTEMA TF ECOLÓGICOALGIBE Edificio de oficinas “Pau Claris” Arquitecto : Estudio Pich-Aguilera

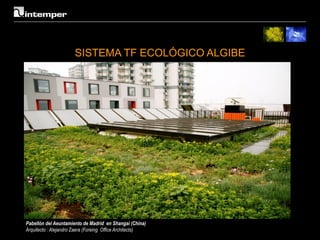

- 49. SISTEMA TF ECOLÓGICOALGIBE Pabellón del Aeuntamiento de Madrid en Shangai (China) Arquitecto : Alejandro Zaera (Foreing Office Architects)
- 50. SISTEMA TF ECOLÓGICOALGIBE Vivienda unifamiliar em Villaviciosa de Odón (Madrid) Arquitecto : Jorge Bada Pardo
- 51. SISTEMAS DE FACHADAECOLÓGICA FACHADA NATURA® – NATURPANELES®

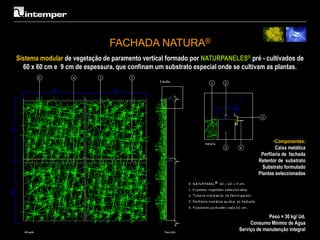

- 52. FACHADA NATURA® Sistema modularde vegetação de paramento vertical formado por NATURPANELES® pré - cultivados de 60 x 60 cm e 9 cm de espessura, que confinam um substrato especial onde se cultivam as plantas. •Componentes: Caixa metálica Perfilaria de fachada Retentor de substrato Substrato formulado Plantas seleccionadas Peso = 30 kg/ Ud. Consumo Mínimo de Agua Serviço de manutenção integral
- 53. FACHADA NATURA® Fase I:Desenho da fachada e selecção das espécies

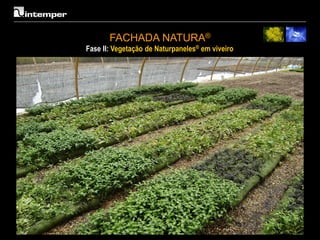

- 54. FACHADA NATURA® Fase II:Vegetação de Naturpaneles® em viveiro

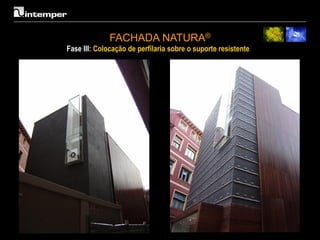

- 55. FACHADA NATURA® Fase III:Colocação de perfilaria sobre o suporte resistente

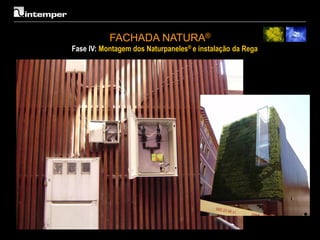

- 56. FACHADA NATURA® Fase IV:Montagem dos Naturpaneles® e instalação da Rega
- 57. FACHADA NATURA® Fase IV:Montagem dos Naturpaneles® e instalação da Rega

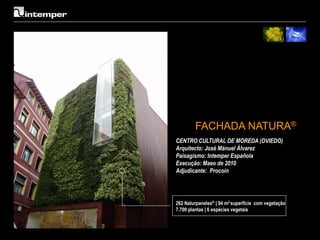

- 58. FACHADA NATURA® CENTRO CULTURALDE MOREDA (OVIEDO) Arquitecto: José Mánuel Álvarez Paisagismo: Intemper Española Execução: Maeo de 2010 Adjudicante: Procoin 262 Naturpaneles® | 94 m2 superfície com vegetação 7.700 plantas | 6 espécies vegetais

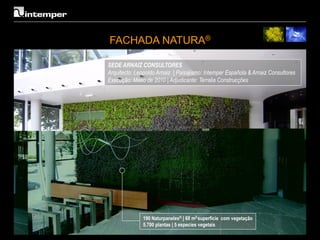

- 59. FACHADA NATURA® SEDE ARNAIZCONSULTORES Arquitecto: Leopoldo Arnaiz | Paisajismo: Intemper Española & Arnaiz Consultores Execução: Maeo de 2010 | Adjudicante: Terralia Construcções 190 Naturpaneles® | 68 m2 superficie com vegetação 5.700 plantas | 5 especies vegetais

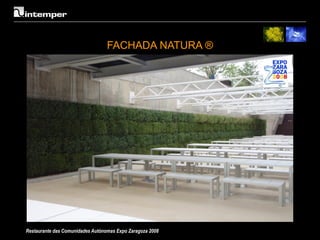

- 60. FACHADA NATURA ® Restaurantedas Comunidades Autónomas Expo Zaragoza 2008

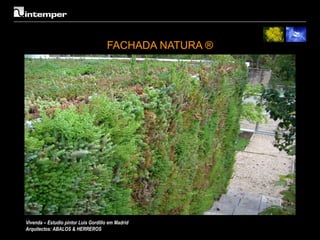

- 61. FACHADA NATURA ® Vivenda– Estudio pintor Luís Gordillo em Madrid Arquitectos: ABALOS & HERREROS
- 62. FACHADA NATURA ® CasaSolar – Concurso Solar Decatlon 2007 em Washington (E.E.U.U.)

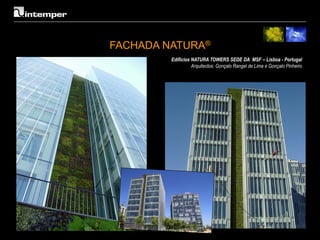

- 63. FACHADA NATURA® Edificios NATURA TOWERS SEDE DA MSF – Lisboa - Portugal Arquitectos: Gonçalo Rangel de Lima e Gonçalo Pinheiro

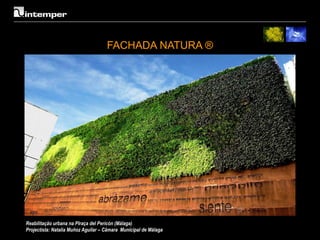

- 64. FACHADA NATURA ® Reabilitaçãourbana na Plraça del Pericón (Málaga) Projectista: Natalia Muñoz Aguilar – Câmara Municipal de Málaga

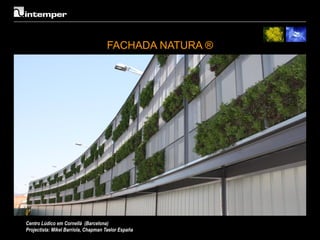

- 65. FACHADA NATURA ® CentroLúdico em Cornellá (Barcelona) Projectista: Mikel Barriola, Chapman Taelor España
- 66. SISTEMAS ECOLÓGICOS Lar deterceira idade em Camarzana de Tera (Zamora) Arquitecto: Javier de Antón Freile

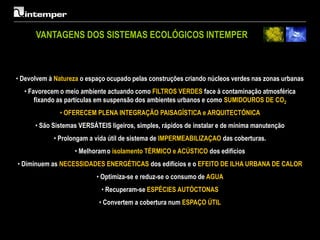

- 67. VANTAGENS DOS SISTEMASECOLÓGICOS INTEMPER • Devolvem à Natureza o espaço ocupado pelas construções criando núcleos verdes nas zonas urbanas • Favorecem o meio ambiente actuando como FILTROS VERDES face à contaminação atmosférica fixando as partículas em suspensão dos ambientes urbanos e como SUMIDOUROS DE CO2 • OFERECEM PLENA INTEGRAÇÃO PAISAGÍSTICA e ARQUITECTÓNICA • São Sistemas VERSÁTEIS ligeiros, simples, rápidos de instalar e de mínima manutenção • Prolongam a vida útil de sistema de IMPERMEABILIZAÇAO das coberturas. • Melhoram o isolamento TÉRMICO e ACÚSTICO dos edifícios • Diminuem as NECESSIDADES ENERGÉTICAS dos edifícios e o EFEITO DE ILHA URBANA DE CALOR • Optimiza-se e reduz-se o consumo de AGUA • Recuperam-se ESPÉCIES AUTÓCTONAS • Convertem a cobertura num ESPAÇO ÚTIL

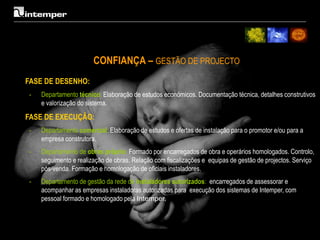

- 68. CONFIANÇA – GESTÃODE PROJECTO FASE DE DESENHO: - Departamento técnico: Elaboração de estudos económicos. Documentação técnica, detalhes construtivos e valorização do sistema. FASE DE EXECUÇÃO: - Departamento comercial: Elaboração de estudos e ofertas de instalação para o promotor e/ou para a empresa construtora. - Departamento de obras próprio: Formado por encarregados de obra e operários homologados. Controlo, seguimento e realização de obras. Relação com fiscalizações e equipas de gestão de projectos. Serviço pós-venda. Formação e homologação de oficiais instaladores. - Departamento de gestão da rede de instaladores autorizados: encarregados de assessorar e acompanhar as empresas instaladoras autorizadas para execução dos sistemas de Intemper, com pessoal formado e homologado pela Intemper.
- 69. www.intemper.com João deCastro Venceslau joaovenceslau@intemper.com & Helder Dias helderdias@intemper.com
