1. Técnico de Manutenção e Suporte em Informática
Cabeamento Estruturado
Unidade 3– NORMA ANSI EIA/TIA 568
Prof. Leandro Cavalcanti de Almeida
leandro.almeida@ifpb.edu.br
@leandrocalmeida

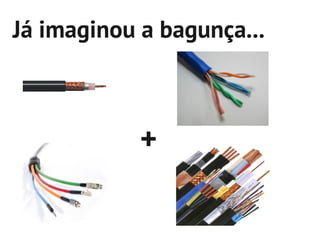

2. Já imaginou a bagunça...
+

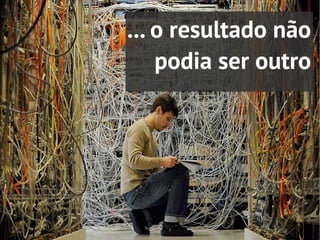

3. ... o resultado não
podia ser outro

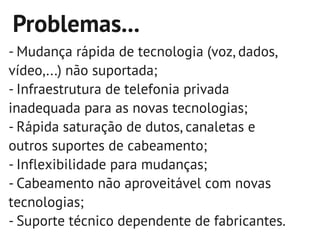

4. Problemas...
- Mudança rápida de tecnologia (voz, dados,
vídeo,...) não suportada;
- Infraestrutura de telefonia privada
inadequada para as novas tecnologias;
- Rápida saturação de dutos, canaletas e
outros suportes de cabeamento;
- Inflexibilidade para mudanças;
- Cabeamento não aproveitável com novas
tecnologias;
- Suporte técnico dependente de fabricantes.

5. Primeira tentativa de
normatização para
estrutura
de cabeamento
em edifícios comerciais

6. Definida em 1991 a ANSI
EIA/TIA 568 definiu onde
cada peça deveria estar

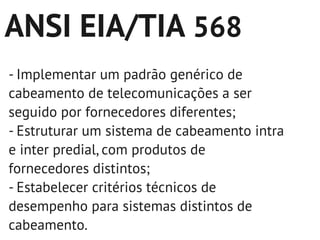

7. ANSI EIA/TIA 568
- Implementar um padrão genérico de
cabeamento de telecomunicações a ser
seguido por fornecedores diferentes;
- Estruturar um sistema de cabeamento intra
e inter predial, com produtos de
fornecedores distintos;
- Estabelecer critérios técnicos de
desempenho para sistemas distintos de
cabeamento.

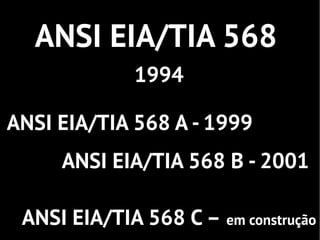

8. ANSI EIA/TIA 568
1994
ANSI EIA/TIA 568 A - 1999
ANSI EIA/TIA 568 B - 2001
ANSI EIA/TIA 568 C – em construção

9. Voltando ao desenho...
Cabeamento Horizontal - UTP
Armário de Telecomunicações
3
Área de Trabalho
2
Cabeamento Vertical - Fibra
1
T Operadora de
Entrada do Edifício Telecomunicações
Sala de Equipamentos Link Backbone

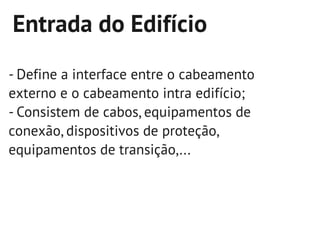

10. Entrada do Edifício
- Define a interface entre o cabeamento
externo e o cabeamento intra edifício;
- Consistem de cabos, equipamentos de
conexão, dispositivos de proteção,
equipamentos de transição,...

11. Sala de equipamentos
-Abriga equipamentos de telecomunicações,
de conexão e instalações de aterramento e
de proteção;
- Além da conexão cruzada principal ou
secundária;
- Geralmente fica dentro do próprio
Datacenter;

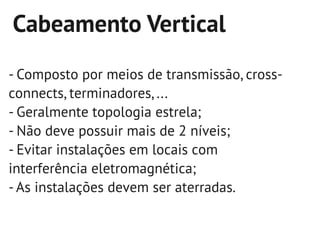

12. Cabeamento Vertical
- Composto por meios de transmissão, cross-
connects, terminadores, ...
- Geralmente topologia estrela;
- Não deve possuir mais de 2 níveis;
- Evitar instalações em locais com
interferência eletromagnética;
- As instalações devem ser aterradas.

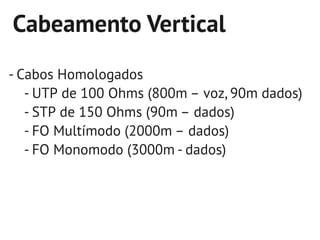

13. Cabeamento Vertical
- Cabos Homologados
- UTP de 100 Ohms (800m – voz, 90m dados)
- STP de 150 Ohms (90m – dados)
- FO Multímodo (2000m – dados)
- FO Monomodo (3000m - dados)

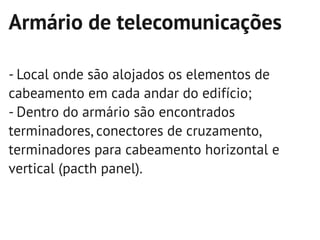

14. Armário de telecomunicações
- Local onde são alojados os elementos de
cabeamento em cada andar do edifício;
- Dentro do armário são encontrados
terminadores, conectores de cruzamento,
terminadores para cabeamento horizontal e
vertical (pacth panel).

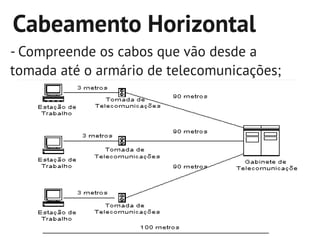

15. Cabeamento Horizontal
- Compreende os cabos que vão desde a
tomada até o armário de telecomunicações;

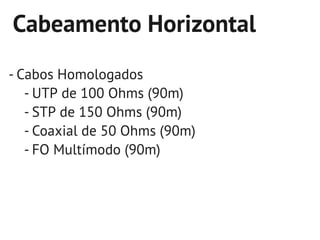

16. Cabeamento Horizontal
- Cabos Homologados
- UTP de 100 Ohms (90m)
- STP de 150 Ohms (90m)
- Coaxial de 50 Ohms (90m)
- FO Multímodo (90m)

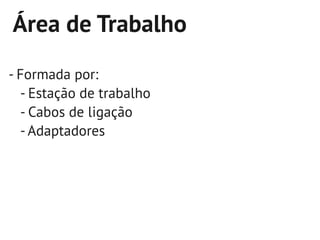

17. Área de Trabalho
- Formada por:
- Estação de trabalho
- Cabos de ligação
- Adaptadores

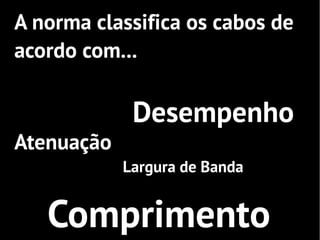

18. A norma classifica os cabos de
acordo com...
Desempenho
Atenuação
Largura de Banda
Comprimento

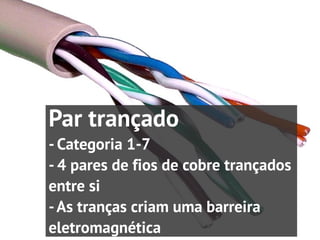

19. Par trançado
- Categoria 1-7
- 4 pares de fios de cobre trançados
entre si
- As tranças criam uma barreira
eletromagnética

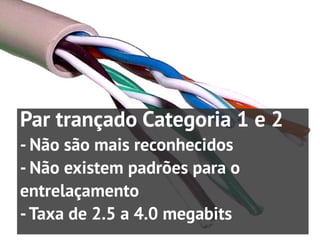

20. Par trançado Categoria 1 e 2
- Não são mais reconhecidos
- Não existem padrões para o
entrelaçamento
- Taxa de 2.5 a 4.0 megabits

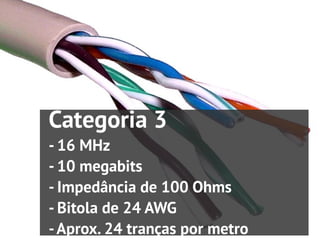

21. Categoria 3
- 16 MHz
- 10 megabits
- Impedância de 100 Ohms
- Bitola de 24 AWG
- Aprox. 24 tranças por metro

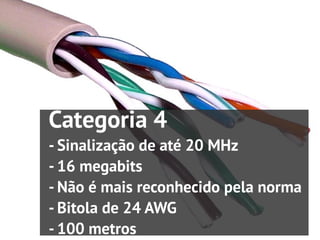

22. Categoria 4
- Sinalização de até 20 MHz
- 16 megabits
- Não é mais reconhecido pela norma
- Bitola de 24 AWG
- 100 metros

23. Categoria 5
- Frequência de 100 MHz
- 100 e 1000 megabits
- Bitola de 24 AWG
- 100 metros

24. Categoria 5e
- O “e” vem de enhanced
- 100, 110, 125 e 155 MHz
- Bitola de 24 AWG
- 100 metros
- Mais comuns atualmente

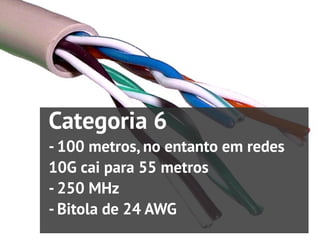

25. Categoria 6
- 100 metros, no entanto em redes
10G cai para 55 metros
- 250 MHz
- Bitola de 24 AWG

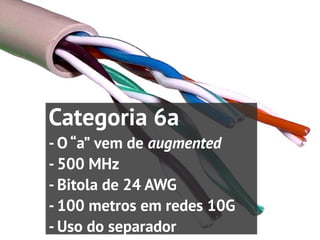

26. Categoria 6a
- O “a” vem de augmented
- 500 MHz
- Bitola de 24 AWG
- 100 metros em redes 10G
- Uso do separador

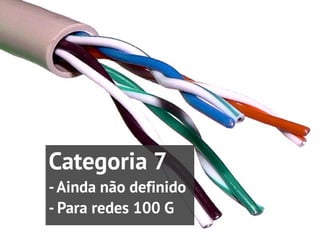

27. Categoria 7
- Ainda não definido
- Para redes 100 G

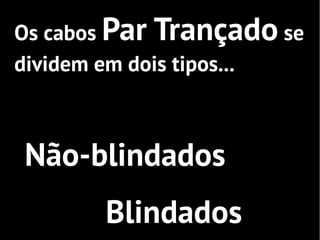

28. Os cabos Par Trançado se
dividem em dois tipos...
Não-blindados
Blindados

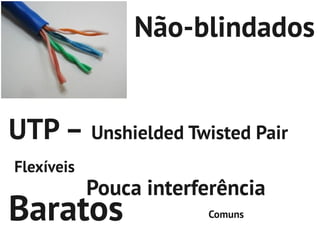

29. Não-blindados
UTP – Unshielded Twisted Pair
Flexíveis
Pouca interferência
Baratos Comuns

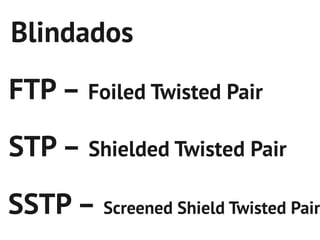

30. Blindados
FTP – Foiled Twisted Pair
STP – Shielded Twisted Pair
SSTP – Screened Shield Twisted Pair

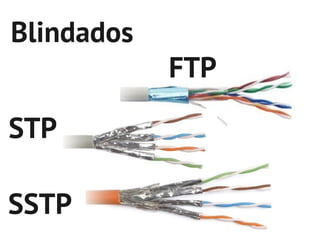

31. Blindados
FTP
STP
SSTP

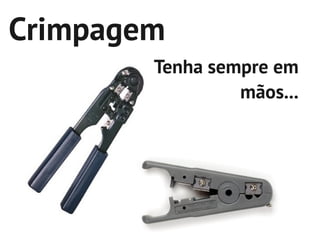

32. Crimpagem
Tenha sempre em
mãos...

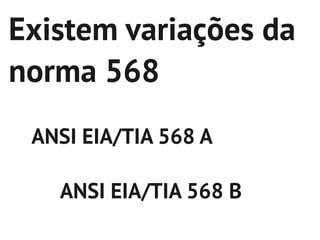

33. Existem variações da
norma 568
ANSI EIA/TIA 568 A
ANSI EIA/TIA 568 B

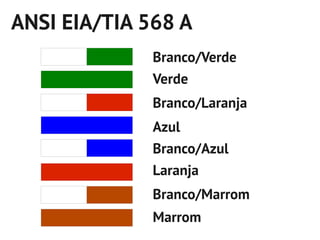

34. ANSI EIA/TIA 568 A
Branco/Verde
Verde
Branco/Laranja
Azul
Branco/Azul
Laranja
Branco/Marrom
Marrom

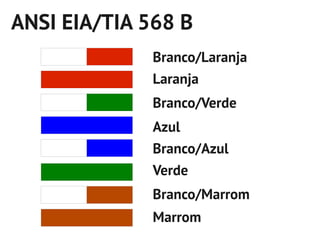

35. ANSI EIA/TIA 568 B
Branco/Laranja
Laranja
Branco/Verde
Azul
Branco/Azul
Verde
Branco/Marrom
Marrom

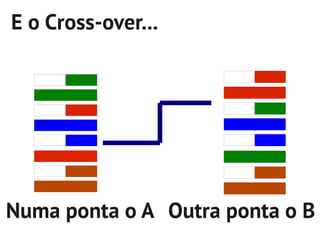

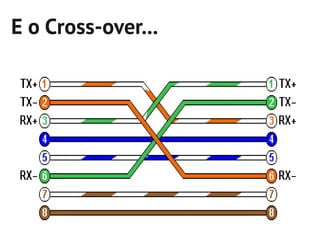

36. E o Cross-over...
Numa ponta o A Outra ponta o B

37. E o Cross-over...

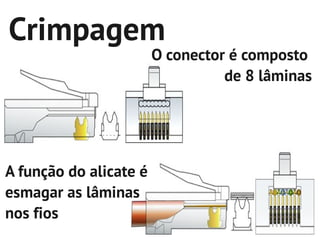

38. Crimpagem
O conector é composto
de 8 lâminas
A função do alicate é
esmagar as lâminas
nos fios

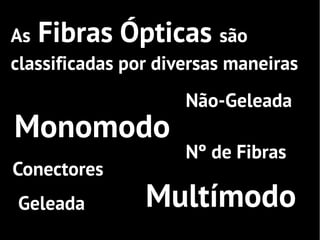

39. As Fibras Ópticas são
classificadas por diversas maneiras
Não-Geleada
Monomodo
Nº de Fibras
Conectores
Geleada Multímodo

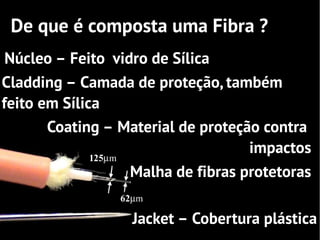

40. De que é composta uma Fibra ?
Núcleo – Feito vidro de Sílica
Cladding – Camada de proteção, também
feito em Sílica
Coating – Material de proteção contra
impactos
Malha de fibras protetoras
Jacket – Cobertura plástica

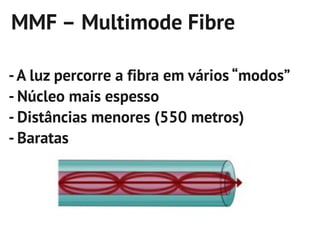

41. MMF – Multimode Fibre
- A luz percorre a fibra em vários “modos”
- Núcleo mais espesso
- Distâncias menores (550 metros)
- Baratas

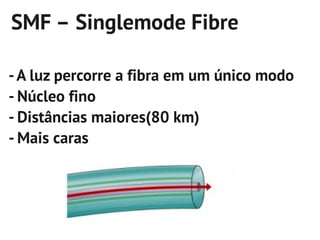

42. SMF – Singlemode Fibre
- A luz percorre a fibra em um único modo
- Núcleo fino
- Distâncias maiores(80 km)
- Mais caras

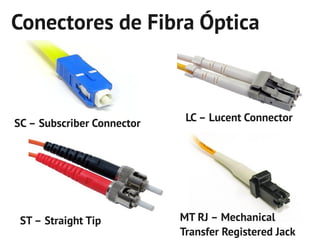

43. Conectores de Fibra Óptica
LC – Lucent Connector
SC – Subscriber Connector
ST – Straight Tip MT RJ – Mechanical
Transfer Registered Jack
