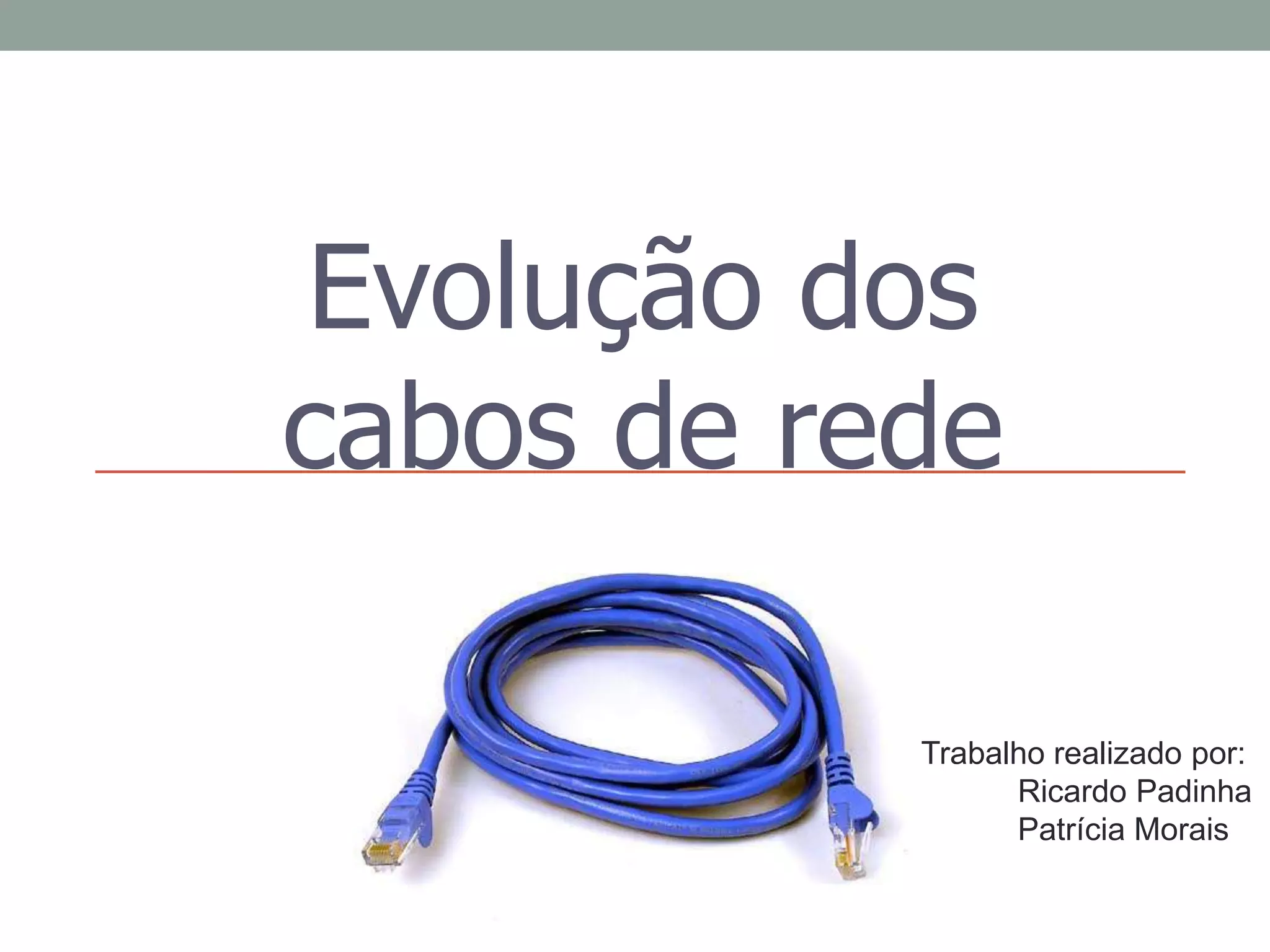

Evolução dos
cabos de rede
Trabalho realizado por:
Ricardo Padinha
Patrícia Morais
Índice
• Cabeamento Estruturado
• Evolução
• Histórico da Padronização
• Definição
• Projeto
• Subsistemas

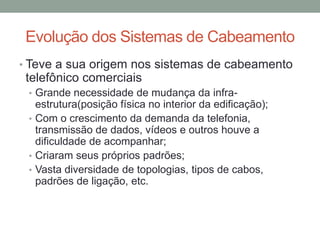

• Teve a sua origem nos sistemas de cabeamento
telefônico comerciais
• Grande necessidade de mudança da infra-
estrutura(posição física no interior da edificação);
• Com o crescimento da demanda da telefonia,
transmissão de dados, vídeos e outros houve a
dificuldade de acompanhar;
• Criaram seus próprios padrões;
• Vasta diversidade de topologias, tipos de cabos,
padrões de ligação, etc.
Evolução dos Sistemas de Cabeamento

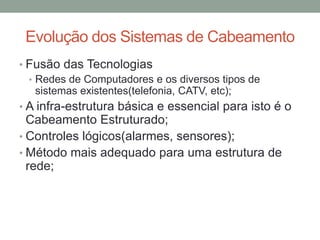

• Fusão das Tecnologias
• Redes de Computadores e os diversos tipos de
sistemas existentes(telefonia, CATV, etc);
• A infra-estrutura básica e essencial para isto é o
Cabeamento Estruturado;
• Controles lógicos(alarmes, sensores);
• Método mais adequado para uma estrutura de
rede;
Evolução dos Sistemas de Cabeamento

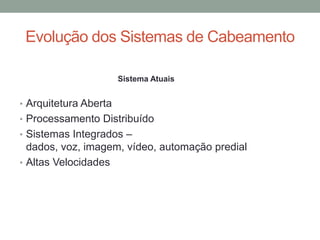

• Arquitetura Aberta
• Processamento Distribuído
• Sistemas Integrados –
dados, voz, imagem, vídeo, automação predial
• Altas Velocidades
Evolução dos Sistemas de Cabeamento

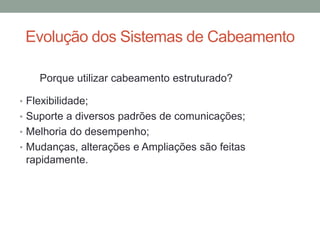

Sistema Atuais
• Flexibilidade;
• Suporte a diversos padrões de comunicações;
• Melhoria do desempenho;
• Mudanças, alterações e Ampliações são feitas
rapidamente.
Evolução dos Sistemas de Cabeamento
Porque utilizar cabeamento estruturado?

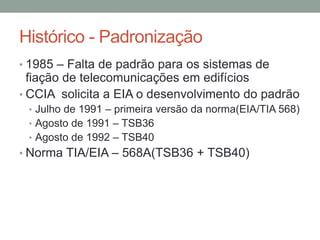

Histórico - Padronização
• 1985 – Falta de padrão para os sistemas de
fiação de telecomunicações em edifícios
• CCIA solicita a EIA o desenvolvimento do padrão
• Julho de 1991 – primeira versão da norma(EIA/TIA 568)
• Agosto de 1991 – TSB36
• Agosto de 1992 – TSB40
• Norma TIA/EIA – 568A(TSB36 + TSB40)

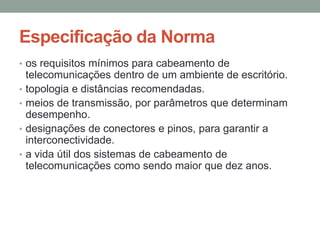

• os requisitos mínimos para cabeamento de
telecomunicações dentro de um ambiente de escritório.
• topologia e distâncias recomendadas.
• meios de transmissão, por parâmetros que determinam
desempenho.
• designações de conectores e pinos, para garantir a
interconectividade.
• a vida útil dos sistemas de cabeamento de
telecomunicações como sendo maior que dez anos.
Especificação da Norma

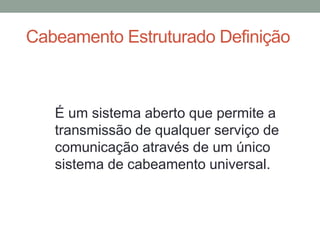

Cabeamento Estruturado Definição.
É um sistema aberto que permite a
transmissão de qualquer serviço de
comunicação através de um único
sistema de cabeamento universal.
• Deve nascer juntamente com o projeto arquitetônico;
• Custo de desenvolvimento é menor se comparado ao de
alteração;
Projeto de um Cabeamento Estruturado

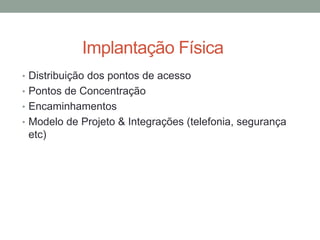

Implantação Física
• Distribuição dos pontos de acesso
• Pontos de Concentração
• Encaminhamentos
• Modelo de Projeto & Integrações (telefonia, segurança
etc)

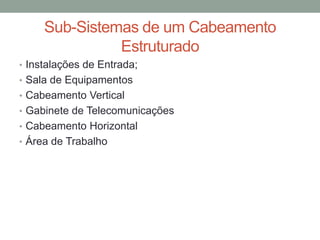

Sub-Sistemas de um Cabeamento
Estruturado
• Instalações de Entrada;
• Sala de Equipamentos
• Cabeamento Vertical
• Gabinete de Telecomunicações
• Cabeamento Horizontal
• Área de Trabalho

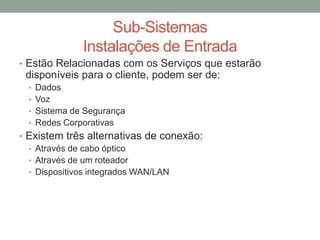

• Estão Relacionadas com os Serviços que estarão
disponíveis para o cliente, podem ser de:
• Dados
• Voz
• Sistema de Segurança
• Redes Corporativas
• Existem três alternativas de conexão:
• Através de cabo óptico
• Através de um roteador
• Dispositivos integrados WAN/LAN
Sub-Sistemas
Instalações de Entrada
Sub-Sistemas
Instalações de Entrada
Cabo da
Rede Externa
Caixa de
Emenda
Unidades de
Proteção Elétrica
Hardware de
Conexão
Cabos do
Backbone
Vertical

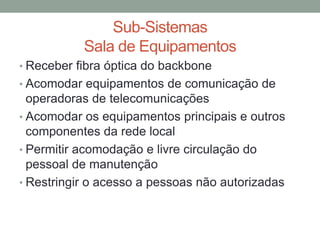

• Receber fibra óptica do backbone
• Acomodar equipamentos de comunicação de
operadoras de telecomunicações
• Acomodar os equipamentos principais e outros
componentes da rede local
• Permitir acomodação e livre circulação do
pessoal de manutenção
• Restringir o acesso a pessoas não autorizadas
Sub-Sistemas
Sala de Equipamentos

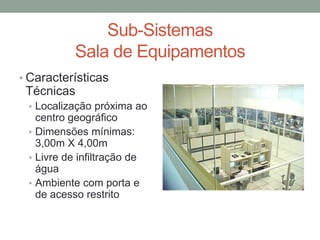

Sub-Sistemas
Sala de Equipamentos
• Características
Técnicas
• Localização próxima ao
centro geográfico
• Dimensões mínimas:
3,00m X 4,00m
• Livre de infiltração de
água
• Ambiente com porta e
de acesso restrito

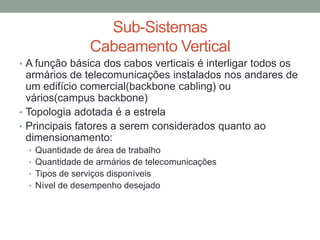

• A função básica dos cabos verticais é interligar todos os
armários de telecomunicações instalados nos andares de
um edifício comercial(backbone cabling) ou
vários(campus backbone)
• Topologia adotada é a estrela
• Principais fatores a serem considerados quanto ao
dimensionamento:
• Quantidade de área de trabalho
• Quantidade de armários de telecomunicações
• Tipos de serviços disponíveis
• Nível de desempenho desejado
Sub-Sistemas
Cabeamento Vertical

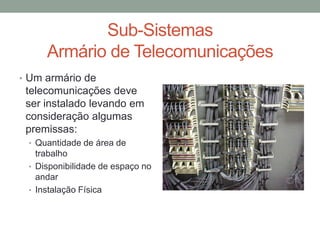

Sub-Sistemas
Armário de Telecomunicações
• Um armário de
telecomunicações deve
ser instalado levando em
consideração algumas
premissas:
• Quantidade de área de
trabalho
• Disponibilidade de espaço no
andar
• Instalação Física

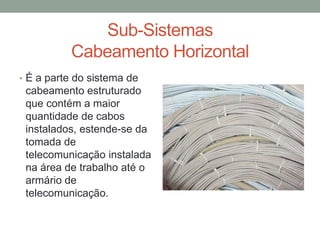

Sub-Sistemas
Cabeamento Horizontal
• É a parte do sistema de
cabeamento estruturado
que contém a maior
quantidade de cabos
instalados, estende-se da
tomada de
telecomunicação instalada
na área de trabalho até o
armário de
telecomunicação.
• Local onde o usuário começa a interagir com o
sistema de cabeamento estruturado.
• Neste local estão os equipamentos de trabalho:
• Computador
• Telefone
• Sistema de Armazenagem de informações
• Sistema de Impressão
• Sistema de Videoconferência
• Sistema de Controle
Sub-Sistemas
Área de Trabalho

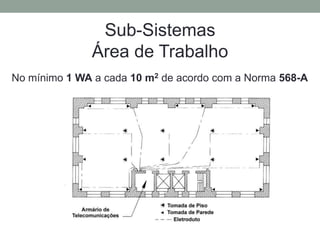

No mínimo 1 WA a cada 10 m2 de acordo com a Norma 568-A
Sub-Sistemas
Área de Trabalho

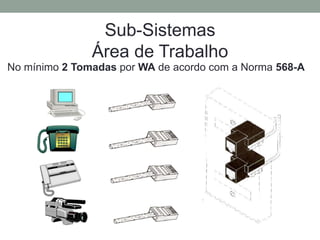

No mínimo 2 Tomadas por WA de acordo com a Norma 568-A
Sub-Sistemas
Área de Trabalho

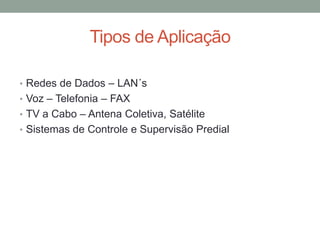

Tipos de Aplicação
• Redes de Dados – LAN´s
• Voz – Telefonia – FAX
• TV a Cabo – Antena Coletiva, Satélite
• Sistemas de Controle e Supervisão Predial
