A norma ANSI EIA/TIA 569 define uma estrutura para cabeadamento estruturado em edifícios que suporta ambientes multiproduto e multifabricante. Ela estabelece seis subsistemas principais: área de trabalho, instalações de entrada, armário de telecomunicações, sala de equipamentos, percursos horizontais e percursos verticais.

1. Técnico de Manutenção e Suporte em Informática
Cabeamento Estruturado
Unidade 4– NORMA ANSI EIA/TIA 569
Prof. Leandro Cavalcanti de Almeida
leandro.almeida@ifpb.edu.br
@leandrocalmeida

2. ANSI EIA/TIA 569
Define uma estrutura de dutos e espaços
para Telecomunicações
Suportar um ambiente
Multiproduto
Multifabricante

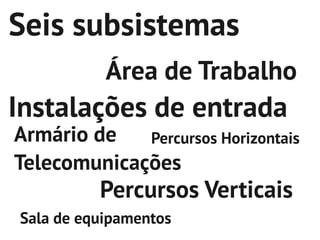

3. Seis subsistemas
Área de Trabalho
Instalações de entrada
Armário de Percursos Horizontais
Telecomunicações
Percursos Verticais
Sala de equipamentos

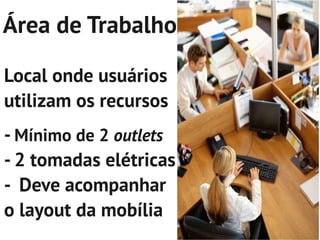

4. Área de Trabalho
Local onde usuários
utilizam os recursos
- Mínimo de 2 outlets
- 2 tomadas elétricas
- Deve acompanhar
o layout da mobília

5. Instalações de Entrada
- Intersecção entre os
backbones
- Demarcação entre
rede externa e interna
- Locais com pouca
Umidade
- Geralmente fica no
datacenter

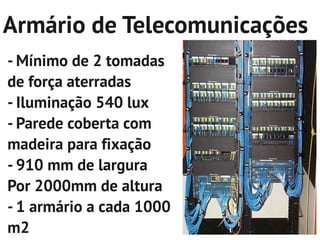

6. Armário de Telecomunicações
- Mínimo de 2 tomadas
de força aterradas
- Iluminação 540 lux
- Parede coberta com
madeira para fixação
- 910 mm de largura
Por 2000mm de altura
- 1 armário a cada 1000
m2

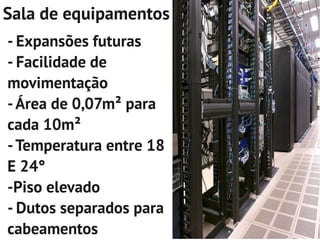

7. Sala de equipamentos
- Expansões futuras
- Facilidade de
movimentação
- Área de 0,07m² para
cada 10m²
- Temperatura entre 18
E 24°
-Piso elevado
- Dutos separados para
cabeamentos

8. Percursos Horizontais
- Eletrodutos
- Eletrocalhas
- Malha embutida
no piso
- Malha de teto
- Canaletas
- Piso elevado
- Pedestal
- Termoplástico

9. Percursos Verticais
-Mínimo de 2 dutos de
reserva
-Não utilizar os shafts
dos elevadores
- Geralmente encaminha
as fibras
- Utilização de
eletrodutos
