O documento discute a padronização do cabeamento de rede, definindo os padrões estabelecidos por organizações como EIA/TIA e ABNT para garantir uniformidade, organização e interoperabilidade. É apresentada a estrutura básica de uma infraestrutura de cabeamento estruturado, incluindo sala de equipamentos, armários de telecomunicações, redes primária e secundária.

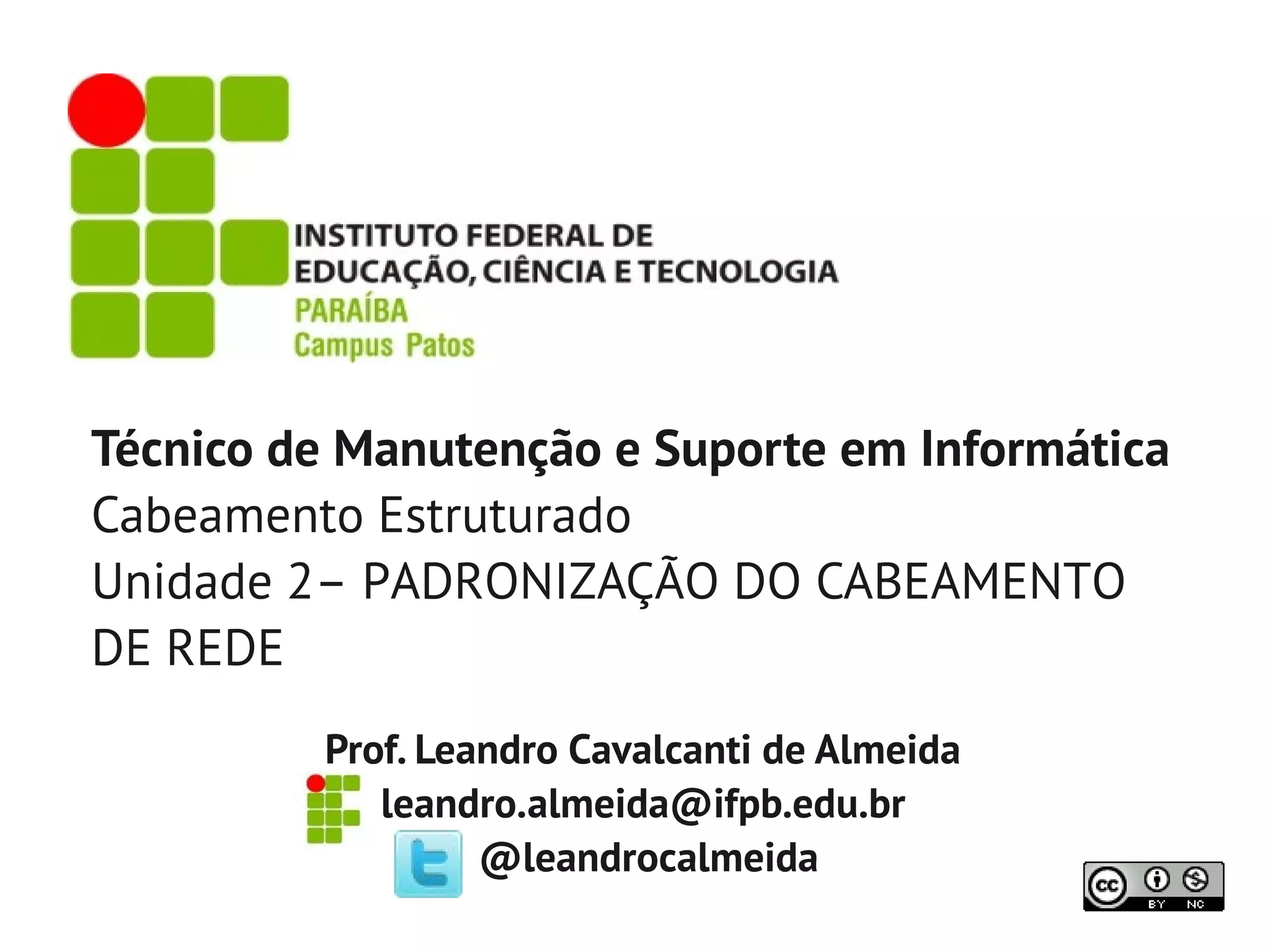

1. Técnico de Manutenção e Suporte em Informática
Cabeamento Estruturado
Unidade 2– PADRONIZAÇÃO DO CABEAMENTO
DE REDE
Prof. Leandro Cavalcanti de Almeida
leandro.almeida@ifpb.edu.br
@leandrocalmeida

2. Porque
padrões são
importantes ?

3. - Uniformidade
- Organização
- Linguagem
- Custos
- Tempo
- Interoperabilidade
-...

4. E para cabeamento
estruturado. Quem define os
padrões?

6. Cabeamento estruturado é a disciplina
que estuda a disposição organizada e
padronizada de conectores e meios de
transmissão para redes de informática e
telefonia, de modo a tornar a
infraestrutura de cabos independente
do tipo de aplicação e do layout

7. Na verdade,
tudo se
resume a uma
figura

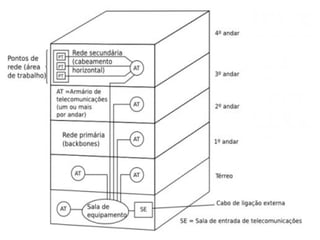

9. - Sala de equipamentos
- Armário de Telecomunicações
- Rede primária
- Rede secundária
- Sala de telecomunicações
- Ponto de rede

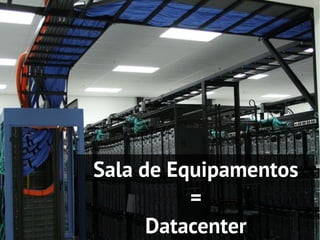

10. Sala de Equipamentos
=
Datacenter

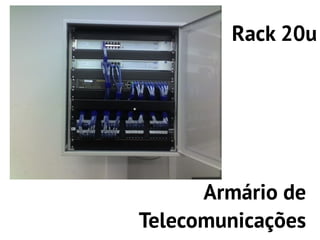

11. Rack 20u
Armário de
Telecomunicações

12. Cabeamento Vertical
Backbone de Fibra Óptica
AT
3 Fibra
AT
2 Fibra
AT
1 Fibra
AT
T
Rede Primária

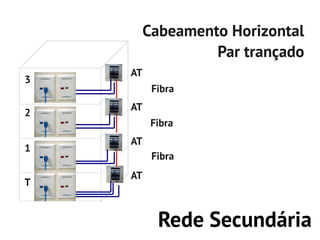

13. Cabeamento Horizontal
Par trançado
AT
3
Fibra
AT
2
Fibra
AT
1
Fibra
AT
T
Rede Secundária

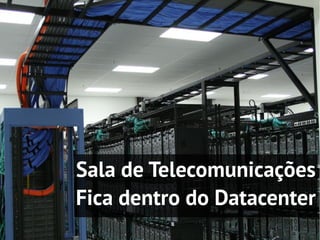

14. Sala de Telecomunicações
Fica dentro do Datacenter

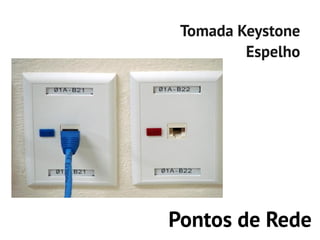

15. Tomada Keystone
Espelho
Pontos de Rede

16. EIA/TIA 568
EIA/TIA 569
EIA/TIA 570
EIA/TIA 606
EIA/TIA 607

17. ABNT NBR
14565
