Redes Locais de Computadores                                                     54

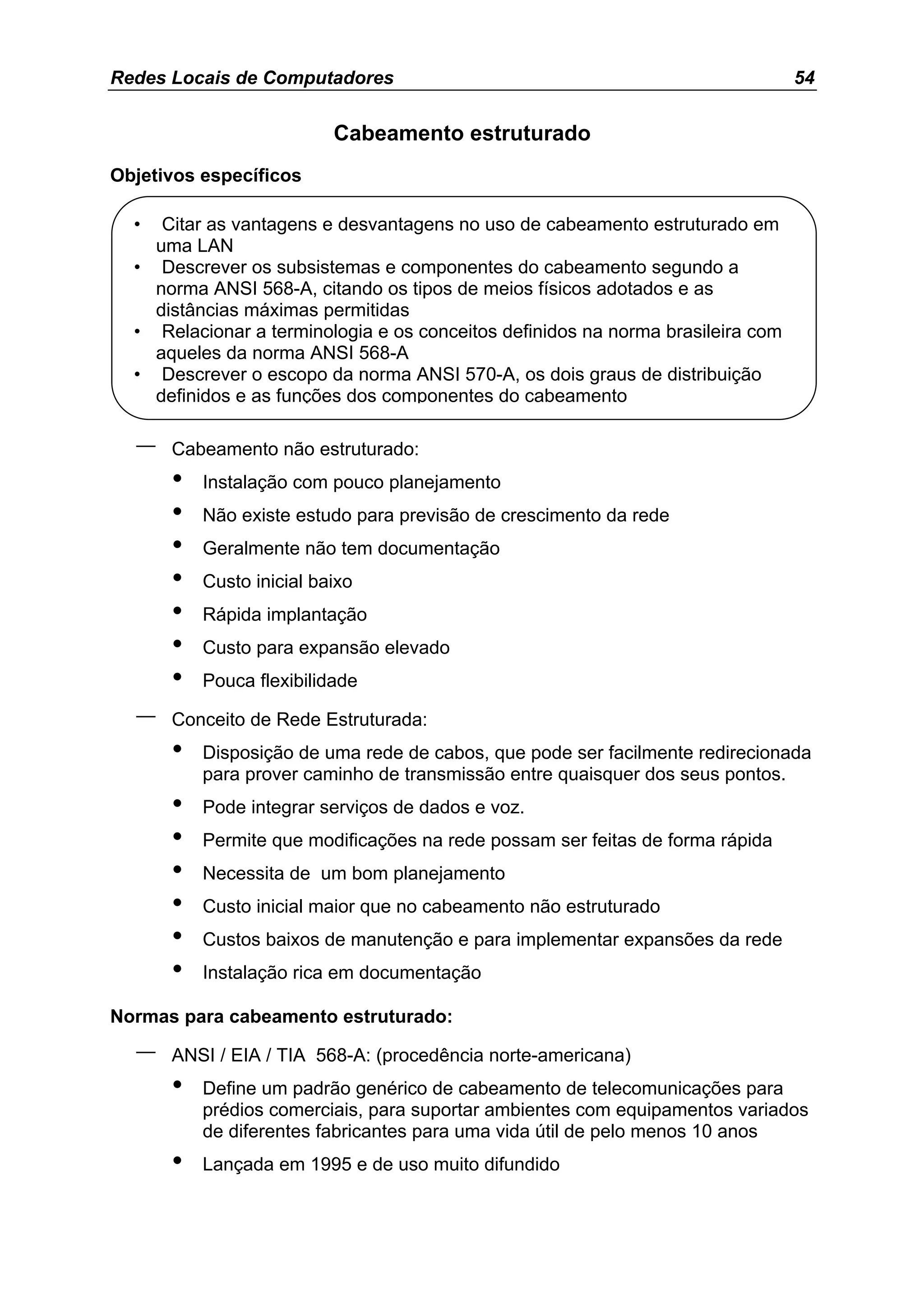

                          Cabeamento estruturado
Objetivos específicos

  •  Citar as vantagens e desvantagens no uso de cabeamento estruturado em
    uma LAN
  • Descrever os subsistemas e componentes do cabeamento segundo a
    norma ANSI 568-A, citando os tipos de meios físicos adotados e as
    distâncias máximas permitidas
  • Relacionar a terminologia e os conceitos definidos na norma brasileira com
    aqueles da norma ANSI 568-A
  • Descrever o escopo da norma ANSI 570-A, os dois graus de distribuição
    definidos e as funções dos componentes do cabeamento

  –   Cabeamento não estruturado:
      •   Instalação com pouco planejamento
      •   Não existe estudo para previsão de crescimento da rede
      •   Geralmente não tem documentação
      •   Custo inicial baixo
      •   Rápida implantação
      •   Custo para expansão elevado
      •   Pouca flexibilidade

  –   Conceito de Rede Estruturada:
      •   Disposição de uma rede de cabos, que pode ser facilmente redirecionada
          para prover caminho de transmissão entre quaisquer dos seus pontos.
      •   Pode integrar serviços de dados e voz.
      •   Permite que modificações na rede possam ser feitas de forma rápida
      •   Necessita de um bom planejamento
      •   Custo inicial maior que no cabeamento não estruturado
      •   Custos baixos de manutenção e para implementar expansões da rede
      •   Instalação rica em documentação

Normas para cabeamento estruturado:

  –   ANSI / EIA / TIA 568-A: (procedência norte-americana)
      •   Define um padrão genérico de cabeamento de telecomunicações para
          prédios comerciais, para suportar ambientes com equipamentos variados
          de diferentes fabricantes para uma vida útil de pelo menos 10 anos
      •   Lançada em 1995 e de uso muito difundido
Redes Locais de Computadores                                                      55

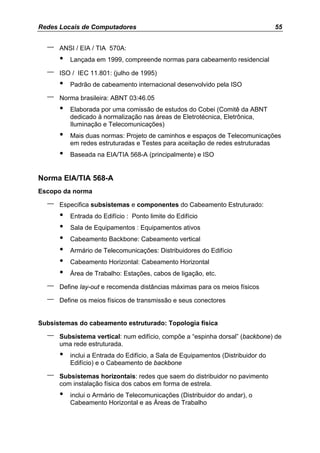

  –   ANSI / EIA / TIA 570A:
      •   Lançada em 1999, compreende normas para cabeamento residencial

  –   ISO / IEC 11.801: (julho de 1995)
      •   Padrão de cabeamento internacional desenvolvido pela ISO

  –   Norma brasileira: ABNT 03:46.05
      •   Elaborada por uma comissão de estudos do Cobei (Comitê da ABNT
          dedicado à normalização nas áreas de Eletrotécnica, Eletrônica,
          Iluminação e Telecomunicações)
      •   Mais duas normas: Projeto de caminhos e espaços de Telecomunicações
          em redes estruturadas e Testes para aceitação de redes estruturadas
      •   Baseada na EIA/TIA 568-A (principalmente) e ISO


Norma EIA/TIA 568-A
Escopo da norma

  –   Especifica subsistemas e componentes do Cabeamento Estruturado:
      •   Entrada do Edifício : Ponto limite do Edifício
      •   Sala de Equipamentos : Equipamentos ativos
      •   Cabeamento Backbone: Cabeamento vertical
      •   Armário de Telecomunicações: Distribuidores do Edifício
      •   Cabeamento Horizontal: Cabeamento Horizontal
      •   Área de Trabalho: Estações, cabos de ligação, etc.

  –   Define lay-out e recomenda distâncias máximas para os meios físicos

  –   Define os meios físicos de transmissão e seus conectores


Subsistemas do cabeamento estruturado: Topologia física

  –   Subsistema vertical: num edifício, compõe a “espinha dorsal” (backbone) de
      uma rede estruturada.
      •   inclui a Entrada do Edifício, a Sala de Equipamentos (Distribuidor do
          Edifício) e o Cabeamento de backbone

  –   Subsistemas horizontais: redes que saem do distribuidor no pavimento
      com instalação física dos cabos em forma de estrela.
      •   inclui o Armário de Telecomunicações (Distribuidor do andar), o
          Cabeamento Horizontal e as Áreas de Trabalho
Redes Locais de Computadores                                                             56

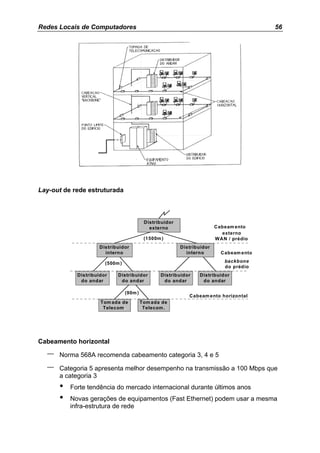

Lay-out de rede estruturada



                                           Distribuidor
                                             externo                     Cabeam ento
                                                                            externo
                                           (1500m )                      W AN / prédio
                    Distribuidor                          Distribuidor
                      interno                               interno        Cabeam ento

                       (500m )                                               backbone
                                                                             do prédio
            Distribuidor    Distribuidor         Distribuidor    Distribuidor
             do andar        do andar             do andar        do andar

                                 (90m )
                                                             Cabeam ento horizontal
                     Tom ada de           Tom ada de
                      Telecom .            Telecom .




Cabeamento horizontal

  –   Norma 568A recomenda cabeamento categoria 3, 4 e 5

  –   Categoria 5 apresenta melhor desempenho na transmissão a 100 Mbps que
      a categoria 3
      •   Forte tendência do mercado internacional durante últimos anos
      •   Novas gerações de equipamentos (Fast Ethernet) podem usar a mesma
          infra-estrutura de rede
Redes Locais de Computadores                                                    57

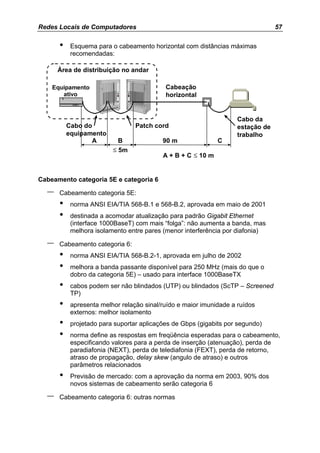

      •    Esquema para o cabeamento horizontal com distâncias máximas
           recomendadas:

      Área de distribuição no andar

    Equipamento                            Cabeação
       ativo                               horizontal


                                                                   Cabo da
          Cabo do                Patch cord                        estação de
          equipamento                                              trabalho
                 A         B              90 m               C
                         ≤ 5m
                                          A + B + C ≤ 10 m


Cabeamento categoria 5E e categoria 6

  –   Cabeamento categoria 5E:
      •    norma ANSI EIA/TIA 568-B.1 e 568-B.2, aprovada em maio de 2001
      •    destinada a acomodar atualização para padrão Gigabit Ethernet
           (interface 1000BaseT) com mais “folga”: não aumenta a banda, mas
           melhora isolamento entre pares (menor interferência por diafonia)

  –   Cabeamento categoria 6:
      •    norma ANSI EIA/TIA 568-B.2-1, aprovada em julho de 2002
      •    melhora a banda passante disponível para 250 MHz (mais do que o
           dobro da categoria 5E) – usado para interface 1000BaseTX
      •    cabos podem ser não blindados (UTP) ou blindados (ScTP – Screened
           TP)
      •    apresenta melhor relação sinal/ruído e maior imunidade a ruídos
           externos: melhor isolamento
      •    projetado para suportar aplicações de Gbps (gigabits por segundo)
      •    norma define as respostas em freqüência esperadas para o cabeamento,
           especificando valores para a perda de inserção (atenuação), perda de
           paradiafonia (NEXT), perda de telediafonia (FEXT), perda de retorno,
           atraso de propagação, delay skew (angulo de atraso) e outros
           parâmetros relacionados
      •    Previsão de mercado: com a aprovação da norma em 2003, 90% dos
           novos sistemas de cabeamento serão categoria 6

  –   Cabeamento categoria 6: outras normas
Redes Locais de Computadores                                                   58

      •   A norma ISO equivalente (que inclui o cabeamento categoria 6) será a IS
          11801, que se refere a esse sistema como cabeamento classe E
      •   Norma ANSI/TIA 854 – “Especificação da Camada Física Ethernet Full
          Duplex para 1000 Mbps (1000BaseTx) operando em cabeamento de
          Categoria 6 balanceado de par trançado” – publicada em março de 2001

Meio de transmissão - Par trançado

Regras para a instalação de pares trançados

  –   Distâncias a preservar:
      •   15 cm de qualquer linha de voltagem
      •   30 cm de lâmpadas fluorescentes
      •   90 cm de transformadores

  –   Usar o percurso mais reto possível

  –   Em teto falso, utilizar prendedores de cabo

  –   Não instalar fios UTP dentro do mesmo trecho de cabo que transporte fios de

      telefone (voz) → problemas de interferência e diafonia

  –   Dobrar os cabos formando no máximo um raio equivalente a dez vezes seu
      diâmetro

  –   Retirar o mínimo possível da cobertura externa do cabo
      •   principalmente nas entradas dos conduítes, pois condutores podem ficar
          próximos demais e gerar diafonia

  –   Detalhe do lançamento horizontal:
Redes Locais de Computadores                                                    59

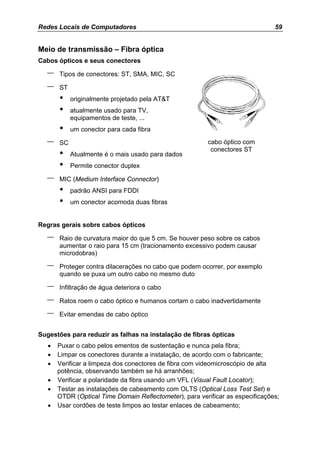

Meio de transmissão – Fibra óptica
Cabos ópticos e seus conectores

  –    Tipos de conectores: ST, SMA, MIC, SC

  –    ST
       •    originalmente projetado pela AT&T
       •    atualmente usado para TV,
            equipamentos de teste, ...
       •    um conector para cada fibra

  –    SC                                                cabo óptico com
                                                          conectores ST
       •    Atualmente é o mais usado para dados
       •    Permite conector duplex

  –    MIC (Medium Interface Connector)
       •    padrão ANSI para FDDI
       •    um conector acomoda duas fibras


Regras gerais sobre cabos ópticos

  –    Raio de curvatura maior do que 5 cm. Se houver peso sobre os cabos
       aumentar o raio para 15 cm (tracionamento excessivo podem causar
       microdobras)

  –    Proteger contra dilacerações no cabo que podem ocorrer, por exemplo
       quando se puxa um outro cabo no mesmo duto

  –    Infiltração de água deteriora o cabo

  –    Ratos roem o cabo óptico e humanos cortam o cabo inadvertidamente

  –    Evitar emendas de cabo óptico


Sugestões para reduzir as falhas na instalação de fibras ópticas
   •   Puxar o cabo pelos ementos de sustentação e nunca pela fibra;
   •   Limpar os conectores durante a instalação, de acordo com o fabricante;
   •   Verificar a limpeza dos conectores de fibra com videomicroscópio de alta
       potência, observando também se há arranhões;
   •   Verificar a polaridade da fibra usando um VFL (Visual Fault Locator);
   •   Testar as instalações de cabeamento com OLTS (Optical Loss Test Set) e
       OTDR (Optical Time Domain Reflectometer), para verificar as especificações;
   •   Usar cordões de teste limpos ao testar enlaces de cabeamento;
Redes Locais de Computadores                                                       60

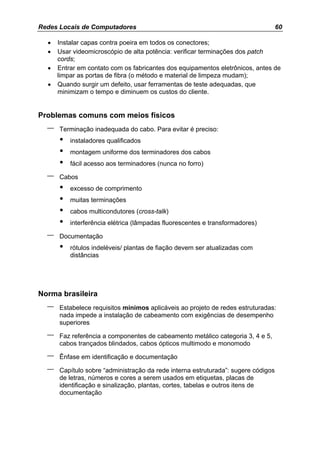

  •   Instalar capas contra poeira em todos os conectores;
  •   Usar videomicroscópio de alta potência: verificar terminações dos patch
      cords;
  •   Entrar em contato com os fabricantes dos equipamentos eletrônicos, antes de
      limpar as portas de fibra (o método e material de limpeza mudam);
  •   Quando surgir um defeito, usar ferramentas de teste adequadas, que
      minimizam o tempo e diminuem os custos do cliente.


Problemas comuns com meios físicos
  –   Terminação inadequada do cabo. Para evitar é preciso:
      •   instaladores qualificados
      •   montagem uniforme dos terminadores dos cabos
      •   fácil acesso aos terminadores (nunca no forro)

  –   Cabos
      •   excesso de comprimento
      •   muitas terminações
      •   cabos multicondutores (cross-talk)
      •   interferência elétrica (lâmpadas fluorescentes e transformadores)

  –   Documentação
      •   rótulos indeléveis/ plantas de fiação devem ser atualizadas com
          distâncias




Norma brasileira
  –   Estabelece requisitos mínimos aplicáveis ao projeto de redes estruturadas:
      nada impede a instalação de cabeamento com exigências de desempenho
      superiores

  –   Faz referência a componentes de cabeamento metálico categoria 3, 4 e 5,
      cabos trançados blindados, cabos ópticos multimodo e monomodo

  –   Ênfase em identificação e documentação

  –   Capítulo sobre “administração da rede interna estruturada”: sugere códigos
      de letras, números e cores a serem usados em etiquetas, placas de
      identificação e sinalização, plantas, cortes, tabelas e outros itens de
      documentação
Redes Locais de Computadores                                                    61

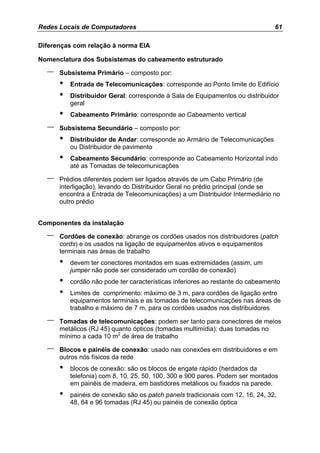

Diferenças com relação à norma EIA

Nomenclatura dos Subsistemas do cabeamento estruturado

  –   Subsistema Primário – composto por:
      •   Entrada de Telecomunicações: corresponde ao Ponto limite do Edifício
      •   Distribuidor Geral: corresponde à Sala de Equipamentos ou distribuidor
          geral
      •   Cabeamento Primário: corresponde ao Cabeamento vertical

  –   Subsistema Secundário – composto por:
      •   Distribuidor de Andar: corresponde ao Armário de Telecomunicações
          ou Distribuidor de pavimento
      •   Cabeamento Secundário: corresponde ao Cabeamento Horizontal indo
          até as Tomadas de telecomunicações

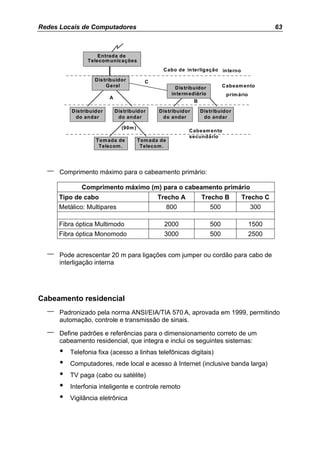

  –   Prédios diferentes podem ser ligados através de um Cabo Primário (de
      interligação), levando do Distribuidor Geral no prédio principal (onde se
      encontra a Entrada de Telecomunicações) a um Distribuidor Intermediário no
      outro prédio


Componentes da instalação

  –   Cordões de conexão: abrange os cordões usados nos distribuidores (patch
      cords) e os usados na ligação de equipamentos ativos e equipamentos
      terminais nas áreas de trabalho
      •   devem ter conectores montados em suas extremidades (assim, um
          jumper não pode ser considerado um cordão de conexão)
      •   cordão não pode ter características inferiores ao restante do cabeamento
      •   Limites de comprimento: máximo de 3 m, para cordões de ligação entre
          equipamentos terminais e as tomadas de telecomunicações nas áreas de
          trabalho e máximo de 7 m, para os cordões usados nos distribuidores

  –   Tomadas de telecomunicações: podem ser tanto para conectores de meios
      metálicos (RJ 45) quanto ópticos (tomadas multimídia): duas tomadas no
      mínimo a cada 10 m2 de área de trabalho

  –   Blocos e painéis de conexão: usado nas conexões em distribuidores e em
      outros nós físicos da rede
      •   blocos de conexão: são os blocos de engate rápido (herdados da
          telefonia) com 8, 10, 25, 50, 100, 300 e 900 pares. Podem ser montados
          em painéis de madeira, em bastidores metálicos ou fixados na parede.
      •   painéis de conexão são os patch panels tradicionais com 12, 16, 24, 32,
          48, 64 e 96 tomadas (RJ 45) ou painéis de conexão óptica
Redes Locais de Computadores                                                     62

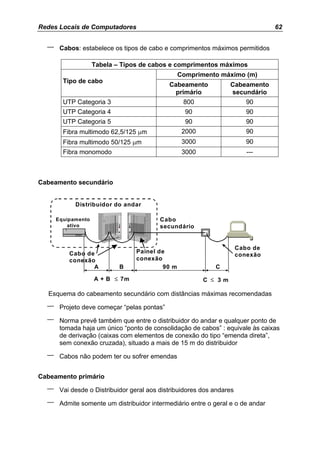

  –    Cabos: estabelece os tipos de cabo e comprimentos máximos permitidos

                    Tabela – Tipos de cabos e comprimentos máximos
                                                Comprimento máximo (m)
        Tipo de cabo
                                             Cabeamento           Cabeamento
                                              primário            secundário
        UTP Categoria 3                           800                     90
        UTP Categoria 4                           90                      90
        UTP Categoria 5                           90                      90
        Fibra multimodo 62,5/125 µm              2000                     90
        Fibra multimodo 50/125 µm                3000                     90
        Fibra monomodo                           3000                     ---



Cabeamento secundário


            Distribuidor do andar

      Equipamento                         Cabo
          ativo                           secundário


                                                                       Cabo de
          Cabo de                Painel de
                                                                       conexão
          conexão                conexão
                 A          B            90 m                C

                    A + B ≤ 7m                           C ≤ 3m

  Esquema do cabeamento secundário com distâncias máximas recomendadas

  –    Projeto deve começar “pelas pontas”

  –    Norma prevê também que entre o distribuidor do andar e qualquer ponto de
       tomada haja um único “ponto de consolidação de cabos” : equivale às caixas
       de derivação (caixas com elementos de conexão do tipo “emenda direta”,
       sem conexão cruzada), situado a mais de 15 m do distribuidor

  –    Cabos não podem ter ou sofrer emendas


Cabeamento primário

  –    Vai desde o Distribuidor geral aos distribuidores dos andares

  –    Admite somente um distribuidor intermediário entre o geral e o de andar
Redes Locais de Computadores                                                                       63



                    Entrada de
                Telecom unicações
                                                  Cabo de in terligação in terno

                   Dis tribuidor           C
                        Geral                            Dis tribuidor         Cabeam ento
                                                       in term ediário          prim ário
                          A
                                                                B

          Dis tribuidor       Dis tribuidor     Dis tribuidor       Dis tribuidor
           do andar            do andar          do andar            do andar

                                (90m )
                                                              Cabeam ento
                                                              secundário
                    Tom ada de           Tom ada de
                     Telecom .            Telecom .




  –   Comprimento máximo para o cabeamento primário:

              Comprimento máximo (m) para o cabeamento primário
      Tipo de cabo                              Trecho A            Trecho B          Trecho C
      Metálico: Multipares                            800                500                300

      Fibra óptica Multimodo                      2000                   500                1500
      Fibra óptica Monomodo                       3000                   500                2500


  –   Pode acrescentar 20 m para ligações com jumper ou cordão para cabo de
      interligação interna




Cabeamento residencial
  –   Padronizado pela norma ANSI/EIA/TIA 570 A, aprovada em 1999, permitindo
      automação, controle e transmissão de sinais.

  –   Define padrões e referências para o dimensionamento correto de um
      cabeamento residencial, que integra e inclui os seguintes sistemas:
      •   Telefonia fixa (acesso a linhas telefônicas digitais)
      •   Computadores, rede local e acesso à Internet (inclusive banda larga)
      •   TV paga (cabo ou satélite)
      •   Interfonia inteligente e controle remoto
      •   Vigilância eletrônica
Redes Locais de Computadores                                                              64

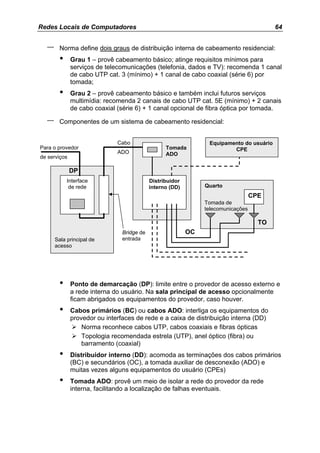

  –     Norma define dois graus de distribuição interna de cabeamento residencial:
        •     Grau 1 – provê cabeamento básico; atinge requisitos mínimos para
              serviços de telecomunicações (telefonia, dados e TV): recomenda 1 canal
              de cabo UTP cat. 3 (mínimo) + 1 canal de cabo coaxial (série 6) por
              tomada;
        •     Grau 2 – provê cabeamento básico e também inclui futuros serviços
              multimídia: recomenda 2 canais de cabo UTP cat. 5E (mínimo) + 2 canais
              de cabo coaxial (série 6) + 1 canal opcional de fibra óptica por tomada.

  –     Componentes de um sistema de cabeamento residencial:


                              Cabo                               Equipamento do usuário
Para o provedor                                   Tomada                 CPE
                              ADO                 ADO
de serviços

              DP
            Interface                       Distribuidor
             de rede                        interno (DD)        Quarto
                                                                                   CPE
                                                                Tomada de
                                                                telecomunicações

                                                                                     TO
                                Bridge de                  OC
      Sala principal de         entrada
      acesso




        •     Ponto de demarcação (DP): limite entre o provedor de acesso externo e
              a rede interna do usuário. Na sala principal de acesso opcionalmente
              ficam abrigados os equipamentos do provedor, caso houver.
        •     Cabos primários (BC) ou cabos ADO: interliga os equipamentos do
              provedor ou interfaces de rede e a caixa de distribuição interna (DD)
                  Norma reconhece cabos UTP, cabos coaxiais e fibras ópticas
                  Topologia recomendada estrela (UTP), anel óptico (fibra) ou
                  barramento (coaxial)
        •     Distribuidor interno (DD): acomoda as terminações dos cabos primários
              (BC) e secundários (OC), a tomada auxiliar de desconexão (ADO) e
              muitas vezes alguns equipamentos do usuário (CPEs)
        •     Tomada ADO: provê um meio de isolar a rede do provedor da rede
              interna, facilitando a localização de falhas eventuais.
Redes Locais de Computadores                                                  65

      •   Cabeamento secundário: composto pelos cabos secundários (OC),
          pelas tomadas de telecomunicações (TO) e pelos conectores alojados
          em DD.
              Mesmas restrições da norma 568 A
              Topologia estrela para cabo UTP (conector RJ-45), cabo coaxial com
              conector F e fibra óptica com conector SFF (Small Form Factor)


  –    Considerações de projeto:
      •   Dimensionamento adequado do cabeamento secundário
      •   Distribuição coerente das tomadas de telecomunicações
      •   Localizar o DD em ambiente seguro e de fácil acesso para configurações,
          ativações e manobras e de forma a minimizar o comprimento dos cabos
          secundários
      •   Dimensionamento da sala principal de acesso à residência e do
          cabeamento primário, se houver.


Outros elementos da rede estruturada (comercial e residencial)
Canalização para meios físicos

  –   Canais embutidos:
      •   Conduítes corrugado
      •   Eletrodutos
              Aço galvanizado, ferro, PVC (semi-rígido ou rígido)
      •   Caixas de passagem
      •   Material para fixação

  –   Canais de superfície:
      •   Perfilados
      •   Calhas
             Plástica (ventilada/fechada)
             Alumínio
      •   Canaletas plásticas


Gabinetes de fiação

  –   Ponto importante para sistema de cabeamento de redes de maior porte

  –   Redes pequenas: sistema de cabeamento não usa gabinete → Hub com
      cabos indo diretamente para as placas adaptadoras de rede em cada
      máquina
Redes Locais de Computadores                                                          66

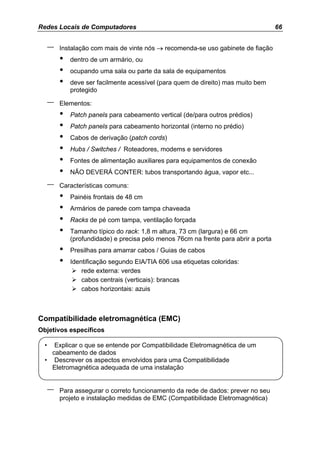

      –   Instalação com mais de vinte nós → recomenda-se uso gabinete de fiação
          •   dentro de um armário, ou
          •   ocupando uma sala ou parte da sala de equipamentos
          •   deve ser facilmente acessível (para quem de direito) mas muito bem
              protegido

      –   Elementos:
          •   Patch panels para cabeamento vertical (de/para outros prédios)
          •   Patch panels para cabeamento horizontal (interno no prédio)
          •   Cabos de derivação (patch cords)
          •   Hubs / Switches / Roteadores, modems e servidores
          •   Fontes de alimentação auxiliares para equipamentos de conexão
          •   NÃO DEVERÁ CONTER: tubos transportando água, vapor etc...

      –   Características comuns:
          •   Painéis frontais de 48 cm
          •   Armários de parede com tampa chaveada
          •   Racks de pé com tampa, ventilação forçada
          •   Tamanho típico do rack: 1,8 m altura, 73 cm (largura) e 66 cm
              (profundidade) e precisa pelo menos 76cm na frente para abrir a porta
          •   Presilhas para amarrar cabos / Guias de cabos
          •   Identificação segundo EIA/TIA 606 usa etiquetas coloridas:
                  rede externa: verdes
                  cabos centrais (verticais): brancas
                  cabos horizontais: azuis



Compatibilidade eletromagnética (EMC)
Objetivos específicos

  •  Explicar o que se entende por Compatibilidade Eletromagnética de um
    cabeamento de dados
  • Descrever os aspectos envolvidos para uma Compatibilidade
    Eletromagnética adequada de uma instalação


      –   Para assegurar o correto funcionamento da rede de dados: prever no seu
          projeto e instalação medidas de EMC (Compatibilidade Eletromagnética)
Redes Locais de Computadores                                                     67


  –   Falhas em instalações de TI (Tecnologia da Informação) podem causar
      prejuízos consideráveis às empresas

  –   EMC de sistemas e instalações consiste de diversos fatores:

                       EMC em sistemas e instalações




      Ambiente         Proteção contra         Aterramento       Componentes
  eletromagnético        descargas                                 ativos e
                        atmosféricas                               passivos



Ambiente eletromagnético

  –   Precisa-se conhecer:
      •   as faixas de freqüência de trabalho da instalação
      •   as fontes de interferência eletromagnética induzidas no ambiente

  –   Exemplo: instalação 10BaseT pode ser perturbada por estações de rádio FM
      vizinhas, estações de TV e até descargas de eletricidade estática
      (revestimento de piso inadequado), dentre outros.

  –   Pode exigir aumento da blindagem do ambiente


Proteção contra descargas atmosféricas

  –   probabilidade de ocorrer descarga depende da localização geográfica

  –   captores (pára-raios) e condutores de descida só evitam danos aos humanos
      e edifícios

  –   sobretensões podem causar falhas nas instalações: para evitar usa-se zonas
      de proteção contra descarga (LPZ)
      •   LPZ1 – usa estruturas de aço do próprio edifício, ou na sua falta,
          instalação de circuitos em anel em pisos falsos ou tetos rebaixados.
          Gabinetes, painéis e periféricos conectados aos circuitos através de
          linhas de baixa impedância
      •   LPZ2 – blindagem específica contra campos magnéticos transitórios
          (malhas com reticulado fino) → terminais de aterramento
      •   LPZ3 – blindagem especificamente para gabinetes e cabos


Aterramento
Redes Locais de Computadores                                                       68

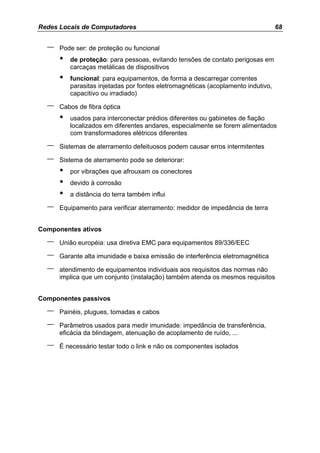

  –   Pode ser: de proteção ou funcional
      •   de proteção: para pessoas, evitando tensões de contato perigosas em
          carcaças metálicas de dispositivos
      •   funcional: para equipamentos, de forma a descarregar correntes
          parasitas injetadas por fontes eletromagnéticas (acoplamento indutivo,
          capacitivo ou irradiado)

  –   Cabos de fibra óptica
      •   usados para interconectar prédios diferentes ou gabinetes de fiação
          localizados em diferentes andares, especialmente se forem alimentados
          com transformadores elétricos diferentes

  –   Sistemas de aterramento defeituosos podem causar erros intermitentes

  –   Sistema de aterramento pode se deteriorar:
      •   por vibrações que afrouxam os conectores
      •   devido à corrosão
      •   a distância do terra também influi

  –   Equipamento para verificar aterramento: medidor de impedância de terra


Componentes ativos

  –   União européia: usa diretiva EMC para equipamentos 89/336/EEC

  –   Garante alta imunidade e baixa emissão de interferência eletromagnética

  –   atendimento de equipamentos individuais aos requisitos das normas não
      implica que um conjunto (instalação) também atenda os mesmos requisitos


Componentes passivos

  –   Painéis, plugues, tomadas e cabos

  –   Parâmetros usados para medir imunidade: impedância de transferência,
      eficácia da blindagem, atenuação de acoplamento de ruído, ...

  –   É necessário testar todo o link e não os componentes isolados
Redes Locais de Computadores                                                    69

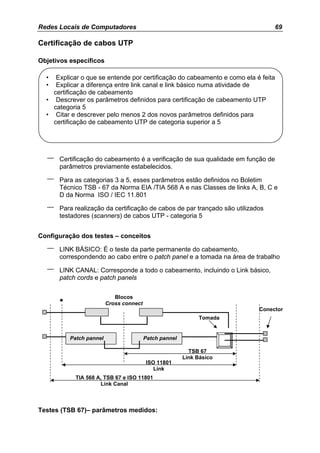

Certificação de cabos UTP

Objetivos específicos

  •  Explicar o que se entende por certificação do cabeamento e como ela é feita
  •  Explicar a diferença entre link canal e link básico numa atividade de
    certificação de cabeamento
  • Descrever os parâmetros definidos para certificação de cabeamento UTP
    categoria 5
  • Citar e descrever pelo menos 2 dos novos parâmetros definidos para
    certificação de cabeamento UTP de categoria superior a 5




  –   Certificação do cabeamento é a verificação de sua qualidade em função de
      parâmetros previamente estabelecidos.

  –   Para as categorias 3 a 5, esses parâmetros estão definidos no Boletim
      Técnico TSB - 67 da Norma EIA /TIA 568 A e nas Classes de links A, B, C e
      D da Norma ISO / IEC 11.801

  –   Para realização da certificação de cabos de par trançado são utilizados
      testadores (scanners) de cabos UTP - categoria 5


Configuração dos testes – conceitos

  –   LINK BÁSICO: É o teste da parte permanente do cabeamento,
      correspondendo ao cabo entre o patch panel e a tomada na área de trabalho

  –   LINK CANAL: Corresponde a todo o cabeamento, incluindo o Link básico,
      patch cords e patch panels

                            Blocos
      •                  Cross connect
                                                                           Conector
                                                             Tomada


          Patch pannel                   Patch pannel

                                                          TSB 67
                                                        Link Básico
                                         ISO 11801
                                            Link
            TIA 568 A, TSB 67 e ISO 11801
                     Link Canal



Testes (TSB 67)– parâmetros medidos:
Redes Locais de Computadores                                                            70

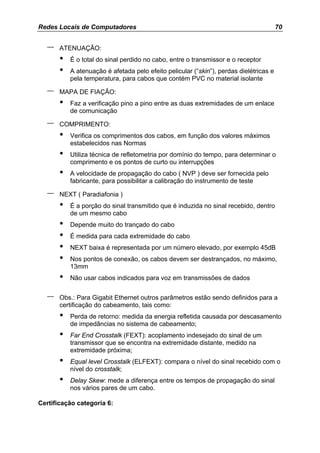

   –   ATENUAÇÃO:
       •   É o total do sinal perdido no cabo, entre o transmissor e o receptor
       •   A atenuação é afetada pelo efeito pelicular (“skin”), perdas dielétricas e
           pela temperatura, para cabos que contém PVC no material isolante

   –   MAPA DE FIAÇÃO:
       •   Faz a verificação pino a pino entre as duas extremidades de um enlace
           de comunicação

   –   COMPRIMENTO:
       •   Verifica os comprimentos dos cabos, em função dos valores máximos
           estabelecidos nas Normas
       •   Utiliza técnica de refletometria por domínio do tempo, para determinar o
           comprimento e os pontos de curto ou interrupções
       •   A velocidade de propagação do cabo ( NVP ) deve ser fornecida pelo
           fabricante, para possibilitar a calibração do instrumento de teste

   –   NEXT ( Paradiafonia )
       •   É a porção do sinal transmitido que é induzida no sinal recebido, dentro
           de um mesmo cabo
       •   Depende muito do trançado do cabo
       •   É medida para cada extremidade do cabo
       •   NEXT baixa é representada por um número elevado, por exemplo 45dB
       •   Nos pontos de conexão, os cabos devem ser destrançados, no máximo,
           13mm
       •   Não usar cabos indicados para voz em transmissões de dados


   –   Obs.: Para Gigabit Ethernet outros parâmetros estão sendo definidos para a
       certificação do cabeamento, tais como:
       •   Perda de retorno: medida da energia refletida causada por descasamento
           de impedâncias no sistema de cabeamento;
       •   Far End Crosstalk (FEXT): acoplamento indesejado do sinal de um
           transmissor que se encontra na extremidade distante, medido na
           extremidade próxima;
       •   Equal level Crosstalk (ELFEXT): compara o nível do sinal recebido com o
           nível do crosstalk;
       •   Delay Skew: mede a diferença entre os tempos de propagação do sinal
           nos vários pares de um cabo.

Certificação categoria 6:
Redes Locais de Computadores                                                        71

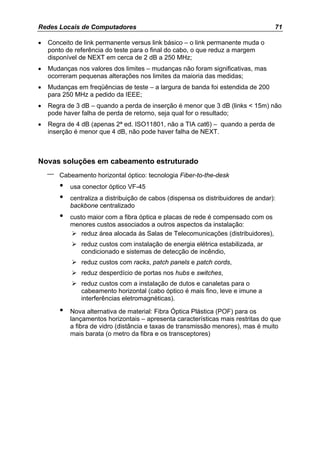

•   Conceito de link permanente versus link básico – o link permanente muda o
    ponto de referência do teste para o final do cabo, o que reduz a margem
    disponível de NEXT em cerca de 2 dB a 250 MHz;
•   Mudanças nos valores dos limites – mudanças não foram significativas, mas
    ocorreram pequenas alterações nos limites da maioria das medidas;
•   Mudanças em freqüências de teste – a largura de banda foi estendida de 200
    para 250 MHz a pedido da IEEE;
•   Regra de 3 dB – quando a perda de inserção é menor que 3 dB (links < 15m) não
    pode haver falha de perda de retorno, seja qual for o resultado;
•   Regra de 4 dB (apenas 2ª ed. ISO11801, não a TIA cat6) – quando a perda de
    inserção é menor que 4 dB, não pode haver falha de NEXT.



Novas soluções em cabeamento estruturado
    –   Cabeamento horizontal óptico: tecnologia Fiber-to-the-desk
        •   usa conector óptico VF-45
        •   centraliza a distribuição de cabos (dispensa os distribuidores de andar):
            backbone centralizado
        •   custo maior com a fibra óptica e placas de rede é compensado com os
            menores custos associados a outros aspectos da instalação:
                reduz área alocada às Salas de Telecomunicações (distribuidores),
               reduz custos com instalação de energia elétrica estabilizada, ar
               condicionado e sistemas de detecção de incêndio,
               reduz custos com racks, patch panels e patch cords,
               reduz desperdício de portas nos hubs e switches,
               reduz custos com a instalação de dutos e canaletas para o
               cabeamento horizontal (cabo óptico é mais fino, leve e imune a
               interferências eletromagnéticas).

        •   Nova alternativa de material: Fibra Óptica Plástica (POF) para os
            lançamentos horizontais – apresenta características mais restritas do que
            a fibra de vidro (distância e taxas de transmissão menores), mas é muito
            mais barata (o metro da fibra e os transceptores)

Mais conteúdo relacionado

Mais procurados

Cabeamento estruturado
Cabeamento estruturadoCabeamento estruturado
Cabeamento estruturado
macedovidal

Projeto de Cabeamento - sub-sistemas
Projeto de Cabeamento - sub-sistemasProjeto de Cabeamento - sub-sistemas
Projeto de Cabeamento - sub-sistemas
Carlos Melo

Cabeamento estruturado
Cabeamento estruturadoCabeamento estruturado
Cabeamento estruturado
Evandro Júnior

Cabeamento 1 introdução - normas - categorias
Cabeamento 1   introdução - normas - categoriasCabeamento 1   introdução - normas - categorias
Cabeamento 1 introdução - normas - categorias
Paulo Fonseca

Cab estruturado-unidade8
Cab estruturado-unidade8Cab estruturado-unidade8
Cab estruturado-unidade8
Leandro Almeida

OLT GPON
OLT GPONOLT GPON
OLT GPON
Marco Coghi

Cabeamento e conectores 3-unid
Cabeamento e conectores   3-unidCabeamento e conectores   3-unid
Cabeamento e conectores 3-unid
Iggor Lincolln

André tesa
André tesaAndré tesa
André tesa
André Correia

Cabeamento estruturado
Cabeamento estruturado Cabeamento estruturado
Cabeamento estruturado
Cesar Augusto

fttx (Fiber To The X)
fttx (Fiber To The X)fttx (Fiber To The X)
fttx (Fiber To The X)
Marilene de Melo

Cabeamento extruturado infra extrutura de redes
Cabeamento extruturado infra extrutura de redesCabeamento extruturado infra extrutura de redes
Cabeamento extruturado infra extrutura de redes
Christopher Moreira

Apresentação Fatec Norma 569-B
Apresentação Fatec Norma 569-BApresentação Fatec Norma 569-B
Apresentação Fatec Norma 569-B
Reginaldo F. Lopes

Aula04 - cabeamento estruturado - parte 01
Aula04 - cabeamento estruturado - parte 01Aula04 - cabeamento estruturado - parte 01
Aula04 - cabeamento estruturado - parte 01
Carlos Veiga

Aula05 - cabeamento estruturado - parte 02
Aula05 - cabeamento estruturado - parte 02Aula05 - cabeamento estruturado - parte 02
Aula05 - cabeamento estruturado - parte 02
Carlos Veiga

FIBRA ÓPTICA INFRAESTRUTURAS
FIBRA ÓPTICA INFRAESTRUTURAS  FIBRA ÓPTICA INFRAESTRUTURAS
FIBRA ÓPTICA INFRAESTRUTURAS
WELLINGTON MARTINS

Cab estruturado-unidade3
Cab estruturado-unidade3Cab estruturado-unidade3
Cab estruturado-unidade3
Leandro Almeida

Cabos de rede
Cabos de redeCabos de rede
Cabos de rede
Patrícia Morais

Cab estruturado-unidade2
Cab estruturado-unidade2Cab estruturado-unidade2
Cab estruturado-unidade2
Leandro Almeida

Trabalho de intreg33
Trabalho de intreg33Trabalho de intreg33
Trabalho de intreg33
Emanuel Dantas


Mais procurados (19)

Cabeamento estruturado
Cabeamento estruturadoCabeamento estruturado
Cabeamento estruturado

Projeto de Cabeamento - sub-sistemas
Projeto de Cabeamento - sub-sistemasProjeto de Cabeamento - sub-sistemas
Projeto de Cabeamento - sub-sistemas

Cabeamento estruturado
Cabeamento estruturadoCabeamento estruturado
Cabeamento estruturado

Cabeamento 1 introdução - normas - categorias
Cabeamento 1   introdução - normas - categoriasCabeamento 1   introdução - normas - categorias
Cabeamento 1 introdução - normas - categorias

Cab estruturado-unidade8
Cab estruturado-unidade8Cab estruturado-unidade8
Cab estruturado-unidade8

OLT GPON
OLT GPONOLT GPON
OLT GPON

Cabeamento e conectores 3-unid
Cabeamento e conectores   3-unidCabeamento e conectores   3-unid
Cabeamento e conectores 3-unid

André tesa
André tesaAndré tesa
André tesa

Cabeamento estruturado
Cabeamento estruturado Cabeamento estruturado
Cabeamento estruturado

fttx (Fiber To The X)
fttx (Fiber To The X)fttx (Fiber To The X)
fttx (Fiber To The X)

Cabeamento extruturado infra extrutura de redes
Cabeamento extruturado infra extrutura de redesCabeamento extruturado infra extrutura de redes
Cabeamento extruturado infra extrutura de redes

Apresentação Fatec Norma 569-B
Apresentação Fatec Norma 569-BApresentação Fatec Norma 569-B
Apresentação Fatec Norma 569-B

Aula04 - cabeamento estruturado - parte 01
Aula04 - cabeamento estruturado - parte 01Aula04 - cabeamento estruturado - parte 01
Aula04 - cabeamento estruturado - parte 01

Aula05 - cabeamento estruturado - parte 02
Aula05 - cabeamento estruturado - parte 02Aula05 - cabeamento estruturado - parte 02
Aula05 - cabeamento estruturado - parte 02

FIBRA ÓPTICA INFRAESTRUTURAS
FIBRA ÓPTICA INFRAESTRUTURAS  FIBRA ÓPTICA INFRAESTRUTURAS
FIBRA ÓPTICA INFRAESTRUTURAS

Cab estruturado-unidade3
Cab estruturado-unidade3Cab estruturado-unidade3
Cab estruturado-unidade3

Cabos de rede
Cabos de redeCabos de rede
Cabos de rede

Cab estruturado-unidade2
Cab estruturado-unidade2Cab estruturado-unidade2
Cab estruturado-unidade2

Trabalho de intreg33
Trabalho de intreg33Trabalho de intreg33
Trabalho de intreg33


Semelhante a Modulo1p5 081

Ansieiatia568 a
Ansieiatia568 aAnsieiatia568 a
Ansieiatia568 a
rffelix

redes de computadores normas-120928114841-phpapp02.pdf
redes de computadores normas-120928114841-phpapp02.pdfredes de computadores normas-120928114841-phpapp02.pdf
redes de computadores normas-120928114841-phpapp02.pdf
anamatos271406

Teleco.com cabeamentoestruturado1
Teleco.com cabeamentoestruturado1Teleco.com cabeamentoestruturado1
Teleco.com cabeamentoestruturado1
robertowa

Aula cabeamento estruturado Eia/Tia
Aula cabeamento  estruturado Eia/TiaAula cabeamento  estruturado Eia/Tia
Aula cabeamento estruturado Eia/Tia
Osimar Almeida

Cabeamento Estruturado - Módulo 1.pdf
Cabeamento Estruturado - Módulo 1.pdfCabeamento Estruturado - Módulo 1.pdf
Cabeamento Estruturado - Módulo 1.pdf
Orlando Nunes

Rede de Computadores - Cabo Coaxial
Rede de Computadores - Cabo CoaxialRede de Computadores - Cabo Coaxial
Rede de Computadores - Cabo Coaxial
Marcelo Carvalho

568 a
568 a568 a
IFRN - Cabeamento Estrurturado.pdf
IFRN - Cabeamento Estrurturado.pdfIFRN - Cabeamento Estrurturado.pdf
IFRN - Cabeamento Estrurturado.pdf
wrsconsultoria1

Redes 5 cabeamento
Redes 5 cabeamentoRedes 5 cabeamento
Redes 5 cabeamento
Mauro Pereira

Cabeamento estruturado
Cabeamento estruturadoCabeamento estruturado
Cabeamento estruturado
João Alves

31_Dias_Para_o_CCNA.pdf
31_Dias_Para_o_CCNA.pdf31_Dias_Para_o_CCNA.pdf
31_Dias_Para_o_CCNA.pdf
ssuser405a251

Cabeamento.ppt
Cabeamento.pptCabeamento.ppt
Cabeamento.ppt
ssuser76f49e

Fr unidade 04(1)
Fr unidade 04(1)Fr unidade 04(1)
Fr unidade 04(1)
berglash

Estrutura Fisica De Redes Parte Ii
Estrutura Fisica De Redes  Parte IiEstrutura Fisica De Redes  Parte Ii
Estrutura Fisica De Redes Parte Ii
Sergio Gomes Ferreira

Redes locais aula 03-cabeamento
Redes locais aula 03-cabeamentoRedes locais aula 03-cabeamento
Redes locais aula 03-cabeamento
Horacio Chilembo

Redes locais aula 03-cabeamento
Redes locais aula 03-cabeamentoRedes locais aula 03-cabeamento
Redes locais aula 03-cabeamento
Horacio Chilembo

Norma 568bpdf
Norma 568bpdfNorma 568bpdf
Norma 568bpdf
Sergio Marques

Imei
ImeiImei
Imei
Ivo Cuco

CE MATERIAIS .pdf
CE MATERIAIS .pdfCE MATERIAIS .pdf
CE MATERIAIS .pdf
MARXVICTOR1

Ficha de trabalho_2_petro
Ficha de trabalho_2_petroFicha de trabalho_2_petro
Ficha de trabalho_2_petro
kamatozza


Semelhante a Modulo1p5 081 (20)

Ansieiatia568 a
Ansieiatia568 aAnsieiatia568 a
Ansieiatia568 a

redes de computadores normas-120928114841-phpapp02.pdf
redes de computadores normas-120928114841-phpapp02.pdfredes de computadores normas-120928114841-phpapp02.pdf
redes de computadores normas-120928114841-phpapp02.pdf

Teleco.com cabeamentoestruturado1
Teleco.com cabeamentoestruturado1Teleco.com cabeamentoestruturado1
Teleco.com cabeamentoestruturado1

Aula cabeamento estruturado Eia/Tia
Aula cabeamento  estruturado Eia/TiaAula cabeamento  estruturado Eia/Tia
Aula cabeamento estruturado Eia/Tia

Cabeamento Estruturado - Módulo 1.pdf
Cabeamento Estruturado - Módulo 1.pdfCabeamento Estruturado - Módulo 1.pdf
Cabeamento Estruturado - Módulo 1.pdf

Rede de Computadores - Cabo Coaxial
Rede de Computadores - Cabo CoaxialRede de Computadores - Cabo Coaxial
Rede de Computadores - Cabo Coaxial

568 a
568 a568 a
568 a

IFRN - Cabeamento Estrurturado.pdf
IFRN - Cabeamento Estrurturado.pdfIFRN - Cabeamento Estrurturado.pdf
IFRN - Cabeamento Estrurturado.pdf

Redes 5 cabeamento
Redes 5 cabeamentoRedes 5 cabeamento
Redes 5 cabeamento

Cabeamento estruturado
Cabeamento estruturadoCabeamento estruturado
Cabeamento estruturado

31_Dias_Para_o_CCNA.pdf
31_Dias_Para_o_CCNA.pdf31_Dias_Para_o_CCNA.pdf
31_Dias_Para_o_CCNA.pdf

Cabeamento.ppt
Cabeamento.pptCabeamento.ppt
Cabeamento.ppt

Fr unidade 04(1)
Fr unidade 04(1)Fr unidade 04(1)
Fr unidade 04(1)

Estrutura Fisica De Redes Parte Ii
Estrutura Fisica De Redes  Parte IiEstrutura Fisica De Redes  Parte Ii
Estrutura Fisica De Redes Parte Ii

Redes locais aula 03-cabeamento
Redes locais aula 03-cabeamentoRedes locais aula 03-cabeamento
Redes locais aula 03-cabeamento

Redes locais aula 03-cabeamento
Redes locais aula 03-cabeamentoRedes locais aula 03-cabeamento
Redes locais aula 03-cabeamento

Norma 568bpdf
Norma 568bpdfNorma 568bpdf
Norma 568bpdf

Imei
ImeiImei
Imei

CE MATERIAIS .pdf
CE MATERIAIS .pdfCE MATERIAIS .pdf
CE MATERIAIS .pdf

Ficha de trabalho_2_petro
Ficha de trabalho_2_petroFicha de trabalho_2_petro
Ficha de trabalho_2_petro


Mais de redesinforma

Completas
CompletasCompletas
Completas
redesinforma

Redes2
Redes2Redes2
Redes2
redesinforma

Redes3
Redes3Redes3
Redes3
redesinforma

Redes osi
Redes osiRedes osi
Redes osi
redesinforma

Basico de protocolos_2009
Basico de protocolos_2009Basico de protocolos_2009
Basico de protocolos_2009
redesinforma

Questoes
QuestoesQuestoes
Questoes
redesinforma

Redes lista exercicios
Redes lista exerciciosRedes lista exercicios
Redes lista exercicios
redesinforma

Lista exerc conceitos-mod-ref
Lista exerc conceitos-mod-refLista exerc conceitos-mod-ref
Lista exerc conceitos-mod-ref
redesinforma

Exercícios para semestre
Exercícios para semestreExercícios para semestre
Exercícios para semestre
redesinforma

Exercicio parte1
Exercicio parte1Exercicio parte1
Exercicio parte1
redesinforma

Redes4
Redes4Redes4
Redes4
redesinforma

Redes5
Redes5Redes5
Redes5
redesinforma

Tcp transmission control protocol e ip internet protocol
Tcp  transmission control protocol e ip internet protocolTcp  transmission control protocol e ip internet protocol
Tcp transmission control protocol e ip internet protocol
redesinforma

Semfio
SemfioSemfio
Semfio
redesinforma

Roteament
RoteamentRoteament
Roteament
redesinforma

Ri l5 052
Ri l5 052Ri l5 052
Ri l5 052
redesinforma

Ri a9
Ri a9Ri a9
Ri a8
Ri a8Ri a8
Ri a7
Ri a7Ri a7

Mais de redesinforma (20)

Completas
CompletasCompletas
Completas

Redes2
Redes2Redes2
Redes2

Redes3
Redes3Redes3
Redes3

Redes osi
Redes osiRedes osi
Redes osi

Basico de protocolos_2009
Basico de protocolos_2009Basico de protocolos_2009
Basico de protocolos_2009

Questoes
QuestoesQuestoes
Questoes

Redes lista exercicios
Redes lista exerciciosRedes lista exercicios
Redes lista exercicios

Lista exerc conceitos-mod-ref
Lista exerc conceitos-mod-refLista exerc conceitos-mod-ref
Lista exerc conceitos-mod-ref

Exercícios para semestre
Exercícios para semestreExercícios para semestre
Exercícios para semestre

Exercicio parte1
Exercicio parte1Exercicio parte1
Exercicio parte1

Redes4
Redes4Redes4
Redes4

Redes5
Redes5Redes5
Redes5

Tcp transmission control protocol e ip internet protocol
Tcp  transmission control protocol e ip internet protocolTcp  transmission control protocol e ip internet protocol
Tcp transmission control protocol e ip internet protocol

Sincronas
SincronasSincronas
Sincronas

Semfio
SemfioSemfio
Semfio

Roteament
RoteamentRoteament
Roteament

Ri l5 052
Ri l5 052Ri l5 052
Ri l5 052

Ri a9
Ri a9Ri a9
Ri a9

Ri a8
Ri a8Ri a8
Ri a8

Ri a7
Ri a7Ri a7
Ri a7


Último

Reino-Vegetal plantas e demais conceitos .pptx
Reino-Vegetal plantas e demais conceitos .pptxReino-Vegetal plantas e demais conceitos .pptx
Reino-Vegetal plantas e demais conceitos .pptx
CarinaSantos916505

2020_09_17 - Biomas Mundiais [Salvo automaticamente].pptx
2020_09_17 - Biomas Mundiais [Salvo automaticamente].pptx2020_09_17 - Biomas Mundiais [Salvo automaticamente].pptx
2020_09_17 - Biomas Mundiais [Salvo automaticamente].pptx
PatriciaZanoli

cronograma-enem-2024-planejativo-estudos.pdf
cronograma-enem-2024-planejativo-estudos.pdfcronograma-enem-2024-planejativo-estudos.pdf
cronograma-enem-2024-planejativo-estudos.pdf
todorokillmepls

Rimas, Luís Vaz de Camões. pptx
Rimas, Luís Vaz de Camões.          pptxRimas, Luís Vaz de Camões.          pptx
Rimas, Luís Vaz de Camões. pptx
TomasSousa7

OS elementos de uma boa Redação para o ENEM.pdf
OS elementos de uma boa Redação para o ENEM.pdfOS elementos de uma boa Redação para o ENEM.pdf
OS elementos de uma boa Redação para o ENEM.pdf
AmiltonAparecido1

Leis de Mendel - as ervilhas e a maneira simples de entender.ppt
Leis de Mendel - as ervilhas e a maneira simples de entender.pptLeis de Mendel - as ervilhas e a maneira simples de entender.ppt
Leis de Mendel - as ervilhas e a maneira simples de entender.ppt
PatriciaZanoli

D20 - Descritores SAEB de Língua Portuguesa
D20 - Descritores SAEB de Língua PortuguesaD20 - Descritores SAEB de Língua Portuguesa
D20 - Descritores SAEB de Língua Portuguesa
eaiprofpolly

Testes + soluções_Mensagens12 )11111.pdf
Testes + soluções_Mensagens12 )11111.pdfTestes + soluções_Mensagens12 )11111.pdf
Testes + soluções_Mensagens12 )11111.pdf
lveiga112

Redação e Leitura_7º ano_58_Produção de cordel .pptx
Redação e Leitura_7º ano_58_Produção de cordel .pptxRedação e Leitura_7º ano_58_Produção de cordel .pptx
Redação e Leitura_7º ano_58_Produção de cordel .pptx
DECIOMAURINARAMOS

Fernão Lopes. pptx
Fernão Lopes.                       pptxFernão Lopes.                       pptx
Fernão Lopes. pptx
TomasSousa7

Famílias Que Contribuíram Para O Crescimento Do Assaré
Famílias Que Contribuíram Para O Crescimento Do AssaréFamílias Que Contribuíram Para O Crescimento Do Assaré
Famílias Que Contribuíram Para O Crescimento Do Assaré
profesfrancleite

Educação trabalho HQ em sala de aula uma excelente ideia
Educação  trabalho HQ em sala de aula uma excelente  ideiaEducação  trabalho HQ em sala de aula uma excelente  ideia
Educação trabalho HQ em sala de aula uma excelente ideia
joseanesouza36

slides de Didática 2.pdf para apresentar
slides de Didática 2.pdf para apresentarslides de Didática 2.pdf para apresentar
slides de Didática 2.pdf para apresentar
JoeteCarvalho

UFCD_10949_Lojas e-commerce no-code_índice.pdf
UFCD_10949_Lojas e-commerce no-code_índice.pdfUFCD_10949_Lojas e-commerce no-code_índice.pdf
UFCD_10949_Lojas e-commerce no-code_índice.pdf
Manuais Formação

000. Para rezar o terço - Junho - mês do Sagrado Coração de Jesús.pdf
000. Para rezar o terço - Junho - mês do Sagrado Coração de Jesús.pdf000. Para rezar o terço - Junho - mês do Sagrado Coração de Jesús.pdf
000. Para rezar o terço - Junho - mês do Sagrado Coração de Jesús.pdf
YeniferGarcia36

PP Slides Lição 11, Betel, Ordenança para exercer a fé, 2Tr24.pptx
PP Slides Lição 11, Betel, Ordenança para exercer a fé, 2Tr24.pptxPP Slides Lição 11, Betel, Ordenança para exercer a fé, 2Tr24.pptx
PP Slides Lição 11, Betel, Ordenança para exercer a fé, 2Tr24.pptx
LuizHenriquedeAlmeid6

Introdução à Sociologia: caça-palavras na escola
Introdução à Sociologia: caça-palavras na escolaIntrodução à Sociologia: caça-palavras na escola
Introdução à Sociologia: caça-palavras na escola
Professor Belinaso

A SOCIOLOGIA E O TRABALHO: ANÁLISES E VIVÊNCIAS
A SOCIOLOGIA E O TRABALHO: ANÁLISES E VIVÊNCIASA SOCIOLOGIA E O TRABALHO: ANÁLISES E VIVÊNCIAS
A SOCIOLOGIA E O TRABALHO: ANÁLISES E VIVÊNCIAS
HisrelBlog

O Mito da Caverna de Platão_ Uma Jornada em Busca da Verdade.pdf
O Mito da Caverna de Platão_ Uma Jornada em Busca da Verdade.pdfO Mito da Caverna de Platão_ Uma Jornada em Busca da Verdade.pdf
O Mito da Caverna de Platão_ Uma Jornada em Busca da Verdade.pdf
silvamelosilva300

O que é um Ménage a Trois Contemporâneo .pdf
O que é um Ménage a Trois Contemporâneo .pdfO que é um Ménage a Trois Contemporâneo .pdf
O que é um Ménage a Trois Contemporâneo .pdf
Pastor Robson Colaço


Último (20)

Reino-Vegetal plantas e demais conceitos .pptx
Reino-Vegetal plantas e demais conceitos .pptxReino-Vegetal plantas e demais conceitos .pptx
Reino-Vegetal plantas e demais conceitos .pptx

2020_09_17 - Biomas Mundiais [Salvo automaticamente].pptx
2020_09_17 - Biomas Mundiais [Salvo automaticamente].pptx2020_09_17 - Biomas Mundiais [Salvo automaticamente].pptx
2020_09_17 - Biomas Mundiais [Salvo automaticamente].pptx

cronograma-enem-2024-planejativo-estudos.pdf
cronograma-enem-2024-planejativo-estudos.pdfcronograma-enem-2024-planejativo-estudos.pdf
cronograma-enem-2024-planejativo-estudos.pdf

Rimas, Luís Vaz de Camões. pptx
Rimas, Luís Vaz de Camões.          pptxRimas, Luís Vaz de Camões.          pptx
Rimas, Luís Vaz de Camões. pptx

OS elementos de uma boa Redação para o ENEM.pdf
OS elementos de uma boa Redação para o ENEM.pdfOS elementos de uma boa Redação para o ENEM.pdf
OS elementos de uma boa Redação para o ENEM.pdf

Leis de Mendel - as ervilhas e a maneira simples de entender.ppt
Leis de Mendel - as ervilhas e a maneira simples de entender.pptLeis de Mendel - as ervilhas e a maneira simples de entender.ppt
Leis de Mendel - as ervilhas e a maneira simples de entender.ppt

D20 - Descritores SAEB de Língua Portuguesa
D20 - Descritores SAEB de Língua PortuguesaD20 - Descritores SAEB de Língua Portuguesa
D20 - Descritores SAEB de Língua Portuguesa

Testes + soluções_Mensagens12 )11111.pdf
Testes + soluções_Mensagens12 )11111.pdfTestes + soluções_Mensagens12 )11111.pdf
Testes + soluções_Mensagens12 )11111.pdf

Redação e Leitura_7º ano_58_Produção de cordel .pptx
Redação e Leitura_7º ano_58_Produção de cordel .pptxRedação e Leitura_7º ano_58_Produção de cordel .pptx
Redação e Leitura_7º ano_58_Produção de cordel .pptx

Fernão Lopes. pptx
Fernão Lopes.                       pptxFernão Lopes.                       pptx
Fernão Lopes. pptx

Famílias Que Contribuíram Para O Crescimento Do Assaré
Famílias Que Contribuíram Para O Crescimento Do AssaréFamílias Que Contribuíram Para O Crescimento Do Assaré
Famílias Que Contribuíram Para O Crescimento Do Assaré

Educação trabalho HQ em sala de aula uma excelente ideia
Educação  trabalho HQ em sala de aula uma excelente  ideiaEducação  trabalho HQ em sala de aula uma excelente  ideia
Educação trabalho HQ em sala de aula uma excelente ideia

slides de Didática 2.pdf para apresentar
slides de Didática 2.pdf para apresentarslides de Didática 2.pdf para apresentar
slides de Didática 2.pdf para apresentar

UFCD_10949_Lojas e-commerce no-code_índice.pdf
UFCD_10949_Lojas e-commerce no-code_índice.pdfUFCD_10949_Lojas e-commerce no-code_índice.pdf
UFCD_10949_Lojas e-commerce no-code_índice.pdf

000. Para rezar o terço - Junho - mês do Sagrado Coração de Jesús.pdf
000. Para rezar o terço - Junho - mês do Sagrado Coração de Jesús.pdf000. Para rezar o terço - Junho - mês do Sagrado Coração de Jesús.pdf
000. Para rezar o terço - Junho - mês do Sagrado Coração de Jesús.pdf

PP Slides Lição 11, Betel, Ordenança para exercer a fé, 2Tr24.pptx
PP Slides Lição 11, Betel, Ordenança para exercer a fé, 2Tr24.pptxPP Slides Lição 11, Betel, Ordenança para exercer a fé, 2Tr24.pptx
PP Slides Lição 11, Betel, Ordenança para exercer a fé, 2Tr24.pptx

Introdução à Sociologia: caça-palavras na escola
Introdução à Sociologia: caça-palavras na escolaIntrodução à Sociologia: caça-palavras na escola
Introdução à Sociologia: caça-palavras na escola

A SOCIOLOGIA E O TRABALHO: ANÁLISES E VIVÊNCIAS
A SOCIOLOGIA E O TRABALHO: ANÁLISES E VIVÊNCIASA SOCIOLOGIA E O TRABALHO: ANÁLISES E VIVÊNCIAS
A SOCIOLOGIA E O TRABALHO: ANÁLISES E VIVÊNCIAS

O Mito da Caverna de Platão_ Uma Jornada em Busca da Verdade.pdf
O Mito da Caverna de Platão_ Uma Jornada em Busca da Verdade.pdfO Mito da Caverna de Platão_ Uma Jornada em Busca da Verdade.pdf
O Mito da Caverna de Platão_ Uma Jornada em Busca da Verdade.pdf

O que é um Ménage a Trois Contemporâneo .pdf
O que é um Ménage a Trois Contemporâneo .pdfO que é um Ménage a Trois Contemporâneo .pdf
O que é um Ménage a Trois Contemporâneo .pdf


Modulo1p5 081

  • 1. Redes Locais de Computadores 54 Cabeamento estruturado Objetivos específicos • Citar as vantagens e desvantagens no uso de cabeamento estruturado em uma LAN • Descrever os subsistemas e componentes do cabeamento segundo a norma ANSI 568-A, citando os tipos de meios físicos adotados e as distâncias máximas permitidas • Relacionar a terminologia e os conceitos definidos na norma brasileira com aqueles da norma ANSI 568-A • Descrever o escopo da norma ANSI 570-A, os dois graus de distribuição definidos e as funções dos componentes do cabeamento – Cabeamento não estruturado: • Instalação com pouco planejamento • Não existe estudo para previsão de crescimento da rede • Geralmente não tem documentação • Custo inicial baixo • Rápida implantação • Custo para expansão elevado • Pouca flexibilidade – Conceito de Rede Estruturada: • Disposição de uma rede de cabos, que pode ser facilmente redirecionada para prover caminho de transmissão entre quaisquer dos seus pontos. • Pode integrar serviços de dados e voz. • Permite que modificações na rede possam ser feitas de forma rápida • Necessita de um bom planejamento • Custo inicial maior que no cabeamento não estruturado • Custos baixos de manutenção e para implementar expansões da rede • Instalação rica em documentação Normas para cabeamento estruturado: – ANSI / EIA / TIA 568-A: (procedência norte-americana) • Define um padrão genérico de cabeamento de telecomunicações para prédios comerciais, para suportar ambientes com equipamentos variados de diferentes fabricantes para uma vida útil de pelo menos 10 anos • Lançada em 1995 e de uso muito difundido
  • 2. Redes Locais de Computadores 55 – ANSI / EIA / TIA 570A: • Lançada em 1999, compreende normas para cabeamento residencial – ISO / IEC 11.801: (julho de 1995) • Padrão de cabeamento internacional desenvolvido pela ISO – Norma brasileira: ABNT 03:46.05 • Elaborada por uma comissão de estudos do Cobei (Comitê da ABNT dedicado à normalização nas áreas de Eletrotécnica, Eletrônica, Iluminação e Telecomunicações) • Mais duas normas: Projeto de caminhos e espaços de Telecomunicações em redes estruturadas e Testes para aceitação de redes estruturadas • Baseada na EIA/TIA 568-A (principalmente) e ISO Norma EIA/TIA 568-A Escopo da norma – Especifica subsistemas e componentes do Cabeamento Estruturado: • Entrada do Edifício : Ponto limite do Edifício • Sala de Equipamentos : Equipamentos ativos • Cabeamento Backbone: Cabeamento vertical • Armário de Telecomunicações: Distribuidores do Edifício • Cabeamento Horizontal: Cabeamento Horizontal • Área de Trabalho: Estações, cabos de ligação, etc. – Define lay-out e recomenda distâncias máximas para os meios físicos – Define os meios físicos de transmissão e seus conectores Subsistemas do cabeamento estruturado: Topologia física – Subsistema vertical: num edifício, compõe a “espinha dorsal” (backbone) de uma rede estruturada. • inclui a Entrada do Edifício, a Sala de Equipamentos (Distribuidor do Edifício) e o Cabeamento de backbone – Subsistemas horizontais: redes que saem do distribuidor no pavimento com instalação física dos cabos em forma de estrela. • inclui o Armário de Telecomunicações (Distribuidor do andar), o Cabeamento Horizontal e as Áreas de Trabalho
  • 3. Redes Locais de Computadores 56 Lay-out de rede estruturada Distribuidor externo Cabeam ento externo (1500m ) W AN / prédio Distribuidor Distribuidor interno interno Cabeam ento (500m ) backbone do prédio Distribuidor Distribuidor Distribuidor Distribuidor do andar do andar do andar do andar (90m ) Cabeam ento horizontal Tom ada de Tom ada de Telecom . Telecom . Cabeamento horizontal – Norma 568A recomenda cabeamento categoria 3, 4 e 5 – Categoria 5 apresenta melhor desempenho na transmissão a 100 Mbps que a categoria 3 • Forte tendência do mercado internacional durante últimos anos • Novas gerações de equipamentos (Fast Ethernet) podem usar a mesma infra-estrutura de rede
  • 4. Redes Locais de Computadores 57 • Esquema para o cabeamento horizontal com distâncias máximas recomendadas: Área de distribuição no andar Equipamento Cabeação ativo horizontal Cabo da Cabo do Patch cord estação de equipamento trabalho A B 90 m C ≤ 5m A + B + C ≤ 10 m Cabeamento categoria 5E e categoria 6 – Cabeamento categoria 5E: • norma ANSI EIA/TIA 568-B.1 e 568-B.2, aprovada em maio de 2001 • destinada a acomodar atualização para padrão Gigabit Ethernet (interface 1000BaseT) com mais “folga”: não aumenta a banda, mas melhora isolamento entre pares (menor interferência por diafonia) – Cabeamento categoria 6: • norma ANSI EIA/TIA 568-B.2-1, aprovada em julho de 2002 • melhora a banda passante disponível para 250 MHz (mais do que o dobro da categoria 5E) – usado para interface 1000BaseTX • cabos podem ser não blindados (UTP) ou blindados (ScTP – Screened TP) • apresenta melhor relação sinal/ruído e maior imunidade a ruídos externos: melhor isolamento • projetado para suportar aplicações de Gbps (gigabits por segundo) • norma define as respostas em freqüência esperadas para o cabeamento, especificando valores para a perda de inserção (atenuação), perda de paradiafonia (NEXT), perda de telediafonia (FEXT), perda de retorno, atraso de propagação, delay skew (angulo de atraso) e outros parâmetros relacionados • Previsão de mercado: com a aprovação da norma em 2003, 90% dos novos sistemas de cabeamento serão categoria 6 – Cabeamento categoria 6: outras normas
  • 5. Redes Locais de Computadores 58 • A norma ISO equivalente (que inclui o cabeamento categoria 6) será a IS 11801, que se refere a esse sistema como cabeamento classe E • Norma ANSI/TIA 854 – “Especificação da Camada Física Ethernet Full Duplex para 1000 Mbps (1000BaseTx) operando em cabeamento de Categoria 6 balanceado de par trançado” – publicada em março de 2001 Meio de transmissão - Par trançado Regras para a instalação de pares trançados – Distâncias a preservar: • 15 cm de qualquer linha de voltagem • 30 cm de lâmpadas fluorescentes • 90 cm de transformadores – Usar o percurso mais reto possível – Em teto falso, utilizar prendedores de cabo – Não instalar fios UTP dentro do mesmo trecho de cabo que transporte fios de telefone (voz) → problemas de interferência e diafonia – Dobrar os cabos formando no máximo um raio equivalente a dez vezes seu diâmetro – Retirar o mínimo possível da cobertura externa do cabo • principalmente nas entradas dos conduítes, pois condutores podem ficar próximos demais e gerar diafonia – Detalhe do lançamento horizontal:
  • 6. Redes Locais de Computadores 59 Meio de transmissão – Fibra óptica Cabos ópticos e seus conectores – Tipos de conectores: ST, SMA, MIC, SC – ST • originalmente projetado pela AT&T • atualmente usado para TV, equipamentos de teste, ... • um conector para cada fibra – SC cabo óptico com conectores ST • Atualmente é o mais usado para dados • Permite conector duplex – MIC (Medium Interface Connector) • padrão ANSI para FDDI • um conector acomoda duas fibras Regras gerais sobre cabos ópticos – Raio de curvatura maior do que 5 cm. Se houver peso sobre os cabos aumentar o raio para 15 cm (tracionamento excessivo podem causar microdobras) – Proteger contra dilacerações no cabo que podem ocorrer, por exemplo quando se puxa um outro cabo no mesmo duto – Infiltração de água deteriora o cabo – Ratos roem o cabo óptico e humanos cortam o cabo inadvertidamente – Evitar emendas de cabo óptico Sugestões para reduzir as falhas na instalação de fibras ópticas • Puxar o cabo pelos ementos de sustentação e nunca pela fibra; • Limpar os conectores durante a instalação, de acordo com o fabricante; • Verificar a limpeza dos conectores de fibra com videomicroscópio de alta potência, observando também se há arranhões; • Verificar a polaridade da fibra usando um VFL (Visual Fault Locator); • Testar as instalações de cabeamento com OLTS (Optical Loss Test Set) e OTDR (Optical Time Domain Reflectometer), para verificar as especificações; • Usar cordões de teste limpos ao testar enlaces de cabeamento;
  • 7. Redes Locais de Computadores 60 • Instalar capas contra poeira em todos os conectores; • Usar videomicroscópio de alta potência: verificar terminações dos patch cords; • Entrar em contato com os fabricantes dos equipamentos eletrônicos, antes de limpar as portas de fibra (o método e material de limpeza mudam); • Quando surgir um defeito, usar ferramentas de teste adequadas, que minimizam o tempo e diminuem os custos do cliente. Problemas comuns com meios físicos – Terminação inadequada do cabo. Para evitar é preciso: • instaladores qualificados • montagem uniforme dos terminadores dos cabos • fácil acesso aos terminadores (nunca no forro) – Cabos • excesso de comprimento • muitas terminações • cabos multicondutores (cross-talk) • interferência elétrica (lâmpadas fluorescentes e transformadores) – Documentação • rótulos indeléveis/ plantas de fiação devem ser atualizadas com distâncias Norma brasileira – Estabelece requisitos mínimos aplicáveis ao projeto de redes estruturadas: nada impede a instalação de cabeamento com exigências de desempenho superiores – Faz referência a componentes de cabeamento metálico categoria 3, 4 e 5, cabos trançados blindados, cabos ópticos multimodo e monomodo – Ênfase em identificação e documentação – Capítulo sobre “administração da rede interna estruturada”: sugere códigos de letras, números e cores a serem usados em etiquetas, placas de identificação e sinalização, plantas, cortes, tabelas e outros itens de documentação
  • 8. Redes Locais de Computadores 61 Diferenças com relação à norma EIA Nomenclatura dos Subsistemas do cabeamento estruturado – Subsistema Primário – composto por: • Entrada de Telecomunicações: corresponde ao Ponto limite do Edifício • Distribuidor Geral: corresponde à Sala de Equipamentos ou distribuidor geral • Cabeamento Primário: corresponde ao Cabeamento vertical – Subsistema Secundário – composto por: • Distribuidor de Andar: corresponde ao Armário de Telecomunicações ou Distribuidor de pavimento • Cabeamento Secundário: corresponde ao Cabeamento Horizontal indo até as Tomadas de telecomunicações – Prédios diferentes podem ser ligados através de um Cabo Primário (de interligação), levando do Distribuidor Geral no prédio principal (onde se encontra a Entrada de Telecomunicações) a um Distribuidor Intermediário no outro prédio Componentes da instalação – Cordões de conexão: abrange os cordões usados nos distribuidores (patch cords) e os usados na ligação de equipamentos ativos e equipamentos terminais nas áreas de trabalho • devem ter conectores montados em suas extremidades (assim, um jumper não pode ser considerado um cordão de conexão) • cordão não pode ter características inferiores ao restante do cabeamento • Limites de comprimento: máximo de 3 m, para cordões de ligação entre equipamentos terminais e as tomadas de telecomunicações nas áreas de trabalho e máximo de 7 m, para os cordões usados nos distribuidores – Tomadas de telecomunicações: podem ser tanto para conectores de meios metálicos (RJ 45) quanto ópticos (tomadas multimídia): duas tomadas no mínimo a cada 10 m2 de área de trabalho – Blocos e painéis de conexão: usado nas conexões em distribuidores e em outros nós físicos da rede • blocos de conexão: são os blocos de engate rápido (herdados da telefonia) com 8, 10, 25, 50, 100, 300 e 900 pares. Podem ser montados em painéis de madeira, em bastidores metálicos ou fixados na parede. • painéis de conexão são os patch panels tradicionais com 12, 16, 24, 32, 48, 64 e 96 tomadas (RJ 45) ou painéis de conexão óptica
  • 9. Redes Locais de Computadores 62 – Cabos: estabelece os tipos de cabo e comprimentos máximos permitidos Tabela – Tipos de cabos e comprimentos máximos Comprimento máximo (m) Tipo de cabo Cabeamento Cabeamento primário secundário UTP Categoria 3 800 90 UTP Categoria 4 90 90 UTP Categoria 5 90 90 Fibra multimodo 62,5/125 µm 2000 90 Fibra multimodo 50/125 µm 3000 90 Fibra monomodo 3000 --- Cabeamento secundário Distribuidor do andar Equipamento Cabo ativo secundário Cabo de Cabo de Painel de conexão conexão conexão A B 90 m C A + B ≤ 7m C ≤ 3m Esquema do cabeamento secundário com distâncias máximas recomendadas – Projeto deve começar “pelas pontas” – Norma prevê também que entre o distribuidor do andar e qualquer ponto de tomada haja um único “ponto de consolidação de cabos” : equivale às caixas de derivação (caixas com elementos de conexão do tipo “emenda direta”, sem conexão cruzada), situado a mais de 15 m do distribuidor – Cabos não podem ter ou sofrer emendas Cabeamento primário – Vai desde o Distribuidor geral aos distribuidores dos andares – Admite somente um distribuidor intermediário entre o geral e o de andar
  • 10. Redes Locais de Computadores 63 Entrada de Telecom unicações Cabo de in terligação in terno Dis tribuidor C Geral Dis tribuidor Cabeam ento in term ediário prim ário A B Dis tribuidor Dis tribuidor Dis tribuidor Dis tribuidor do andar do andar do andar do andar (90m ) Cabeam ento secundário Tom ada de Tom ada de Telecom . Telecom . – Comprimento máximo para o cabeamento primário: Comprimento máximo (m) para o cabeamento primário Tipo de cabo Trecho A Trecho B Trecho C Metálico: Multipares 800 500 300 Fibra óptica Multimodo 2000 500 1500 Fibra óptica Monomodo 3000 500 2500 – Pode acrescentar 20 m para ligações com jumper ou cordão para cabo de interligação interna Cabeamento residencial – Padronizado pela norma ANSI/EIA/TIA 570 A, aprovada em 1999, permitindo automação, controle e transmissão de sinais. – Define padrões e referências para o dimensionamento correto de um cabeamento residencial, que integra e inclui os seguintes sistemas: • Telefonia fixa (acesso a linhas telefônicas digitais) • Computadores, rede local e acesso à Internet (inclusive banda larga) • TV paga (cabo ou satélite) • Interfonia inteligente e controle remoto • Vigilância eletrônica
  • 11. Redes Locais de Computadores 64 – Norma define dois graus de distribuição interna de cabeamento residencial: • Grau 1 – provê cabeamento básico; atinge requisitos mínimos para serviços de telecomunicações (telefonia, dados e TV): recomenda 1 canal de cabo UTP cat. 3 (mínimo) + 1 canal de cabo coaxial (série 6) por tomada; • Grau 2 – provê cabeamento básico e também inclui futuros serviços multimídia: recomenda 2 canais de cabo UTP cat. 5E (mínimo) + 2 canais de cabo coaxial (série 6) + 1 canal opcional de fibra óptica por tomada. – Componentes de um sistema de cabeamento residencial: Cabo Equipamento do usuário Para o provedor Tomada CPE ADO ADO de serviços DP Interface Distribuidor de rede interno (DD) Quarto CPE Tomada de telecomunicações TO Bridge de OC Sala principal de entrada acesso • Ponto de demarcação (DP): limite entre o provedor de acesso externo e a rede interna do usuário. Na sala principal de acesso opcionalmente ficam abrigados os equipamentos do provedor, caso houver. • Cabos primários (BC) ou cabos ADO: interliga os equipamentos do provedor ou interfaces de rede e a caixa de distribuição interna (DD) Norma reconhece cabos UTP, cabos coaxiais e fibras ópticas Topologia recomendada estrela (UTP), anel óptico (fibra) ou barramento (coaxial) • Distribuidor interno (DD): acomoda as terminações dos cabos primários (BC) e secundários (OC), a tomada auxiliar de desconexão (ADO) e muitas vezes alguns equipamentos do usuário (CPEs) • Tomada ADO: provê um meio de isolar a rede do provedor da rede interna, facilitando a localização de falhas eventuais.
  • 12. Redes Locais de Computadores 65 • Cabeamento secundário: composto pelos cabos secundários (OC), pelas tomadas de telecomunicações (TO) e pelos conectores alojados em DD. Mesmas restrições da norma 568 A Topologia estrela para cabo UTP (conector RJ-45), cabo coaxial com conector F e fibra óptica com conector SFF (Small Form Factor) – Considerações de projeto: • Dimensionamento adequado do cabeamento secundário • Distribuição coerente das tomadas de telecomunicações • Localizar o DD em ambiente seguro e de fácil acesso para configurações, ativações e manobras e de forma a minimizar o comprimento dos cabos secundários • Dimensionamento da sala principal de acesso à residência e do cabeamento primário, se houver. Outros elementos da rede estruturada (comercial e residencial) Canalização para meios físicos – Canais embutidos: • Conduítes corrugado • Eletrodutos Aço galvanizado, ferro, PVC (semi-rígido ou rígido) • Caixas de passagem • Material para fixação – Canais de superfície: • Perfilados • Calhas Plástica (ventilada/fechada) Alumínio • Canaletas plásticas Gabinetes de fiação – Ponto importante para sistema de cabeamento de redes de maior porte – Redes pequenas: sistema de cabeamento não usa gabinete → Hub com cabos indo diretamente para as placas adaptadoras de rede em cada máquina
  • 13. Redes Locais de Computadores 66 – Instalação com mais de vinte nós → recomenda-se uso gabinete de fiação • dentro de um armário, ou • ocupando uma sala ou parte da sala de equipamentos • deve ser facilmente acessível (para quem de direito) mas muito bem protegido – Elementos: • Patch panels para cabeamento vertical (de/para outros prédios) • Patch panels para cabeamento horizontal (interno no prédio) • Cabos de derivação (patch cords) • Hubs / Switches / Roteadores, modems e servidores • Fontes de alimentação auxiliares para equipamentos de conexão • NÃO DEVERÁ CONTER: tubos transportando água, vapor etc... – Características comuns: • Painéis frontais de 48 cm • Armários de parede com tampa chaveada • Racks de pé com tampa, ventilação forçada • Tamanho típico do rack: 1,8 m altura, 73 cm (largura) e 66 cm (profundidade) e precisa pelo menos 76cm na frente para abrir a porta • Presilhas para amarrar cabos / Guias de cabos • Identificação segundo EIA/TIA 606 usa etiquetas coloridas: rede externa: verdes cabos centrais (verticais): brancas cabos horizontais: azuis Compatibilidade eletromagnética (EMC) Objetivos específicos • Explicar o que se entende por Compatibilidade Eletromagnética de um cabeamento de dados • Descrever os aspectos envolvidos para uma Compatibilidade Eletromagnética adequada de uma instalação – Para assegurar o correto funcionamento da rede de dados: prever no seu projeto e instalação medidas de EMC (Compatibilidade Eletromagnética)
  • 14. Redes Locais de Computadores 67 – Falhas em instalações de TI (Tecnologia da Informação) podem causar prejuízos consideráveis às empresas – EMC de sistemas e instalações consiste de diversos fatores: EMC em sistemas e instalações Ambiente Proteção contra Aterramento Componentes eletromagnético descargas ativos e atmosféricas passivos Ambiente eletromagnético – Precisa-se conhecer: • as faixas de freqüência de trabalho da instalação • as fontes de interferência eletromagnética induzidas no ambiente – Exemplo: instalação 10BaseT pode ser perturbada por estações de rádio FM vizinhas, estações de TV e até descargas de eletricidade estática (revestimento de piso inadequado), dentre outros. – Pode exigir aumento da blindagem do ambiente Proteção contra descargas atmosféricas – probabilidade de ocorrer descarga depende da localização geográfica – captores (pára-raios) e condutores de descida só evitam danos aos humanos e edifícios – sobretensões podem causar falhas nas instalações: para evitar usa-se zonas de proteção contra descarga (LPZ) • LPZ1 – usa estruturas de aço do próprio edifício, ou na sua falta, instalação de circuitos em anel em pisos falsos ou tetos rebaixados. Gabinetes, painéis e periféricos conectados aos circuitos através de linhas de baixa impedância • LPZ2 – blindagem específica contra campos magnéticos transitórios (malhas com reticulado fino) → terminais de aterramento • LPZ3 – blindagem especificamente para gabinetes e cabos Aterramento
  • 15. Redes Locais de Computadores 68 – Pode ser: de proteção ou funcional • de proteção: para pessoas, evitando tensões de contato perigosas em carcaças metálicas de dispositivos • funcional: para equipamentos, de forma a descarregar correntes parasitas injetadas por fontes eletromagnéticas (acoplamento indutivo, capacitivo ou irradiado) – Cabos de fibra óptica • usados para interconectar prédios diferentes ou gabinetes de fiação localizados em diferentes andares, especialmente se forem alimentados com transformadores elétricos diferentes – Sistemas de aterramento defeituosos podem causar erros intermitentes – Sistema de aterramento pode se deteriorar: • por vibrações que afrouxam os conectores • devido à corrosão • a distância do terra também influi – Equipamento para verificar aterramento: medidor de impedância de terra Componentes ativos – União européia: usa diretiva EMC para equipamentos 89/336/EEC – Garante alta imunidade e baixa emissão de interferência eletromagnética – atendimento de equipamentos individuais aos requisitos das normas não implica que um conjunto (instalação) também atenda os mesmos requisitos Componentes passivos – Painéis, plugues, tomadas e cabos – Parâmetros usados para medir imunidade: impedância de transferência, eficácia da blindagem, atenuação de acoplamento de ruído, ... – É necessário testar todo o link e não os componentes isolados
  • 16. Redes Locais de Computadores 69 Certificação de cabos UTP Objetivos específicos • Explicar o que se entende por certificação do cabeamento e como ela é feita • Explicar a diferença entre link canal e link básico numa atividade de certificação de cabeamento • Descrever os parâmetros definidos para certificação de cabeamento UTP categoria 5 • Citar e descrever pelo menos 2 dos novos parâmetros definidos para certificação de cabeamento UTP de categoria superior a 5 – Certificação do cabeamento é a verificação de sua qualidade em função de parâmetros previamente estabelecidos. – Para as categorias 3 a 5, esses parâmetros estão definidos no Boletim Técnico TSB - 67 da Norma EIA /TIA 568 A e nas Classes de links A, B, C e D da Norma ISO / IEC 11.801 – Para realização da certificação de cabos de par trançado são utilizados testadores (scanners) de cabos UTP - categoria 5 Configuração dos testes – conceitos – LINK BÁSICO: É o teste da parte permanente do cabeamento, correspondendo ao cabo entre o patch panel e a tomada na área de trabalho – LINK CANAL: Corresponde a todo o cabeamento, incluindo o Link básico, patch cords e patch panels Blocos • Cross connect Conector Tomada Patch pannel Patch pannel TSB 67 Link Básico ISO 11801 Link TIA 568 A, TSB 67 e ISO 11801 Link Canal Testes (TSB 67)– parâmetros medidos:
  • 17. Redes Locais de Computadores 70 – ATENUAÇÃO: • É o total do sinal perdido no cabo, entre o transmissor e o receptor • A atenuação é afetada pelo efeito pelicular (“skin”), perdas dielétricas e pela temperatura, para cabos que contém PVC no material isolante – MAPA DE FIAÇÃO: • Faz a verificação pino a pino entre as duas extremidades de um enlace de comunicação – COMPRIMENTO: • Verifica os comprimentos dos cabos, em função dos valores máximos estabelecidos nas Normas • Utiliza técnica de refletometria por domínio do tempo, para determinar o comprimento e os pontos de curto ou interrupções • A velocidade de propagação do cabo ( NVP ) deve ser fornecida pelo fabricante, para possibilitar a calibração do instrumento de teste – NEXT ( Paradiafonia ) • É a porção do sinal transmitido que é induzida no sinal recebido, dentro de um mesmo cabo • Depende muito do trançado do cabo • É medida para cada extremidade do cabo • NEXT baixa é representada por um número elevado, por exemplo 45dB • Nos pontos de conexão, os cabos devem ser destrançados, no máximo, 13mm • Não usar cabos indicados para voz em transmissões de dados – Obs.: Para Gigabit Ethernet outros parâmetros estão sendo definidos para a certificação do cabeamento, tais como: • Perda de retorno: medida da energia refletida causada por descasamento de impedâncias no sistema de cabeamento; • Far End Crosstalk (FEXT): acoplamento indesejado do sinal de um transmissor que se encontra na extremidade distante, medido na extremidade próxima; • Equal level Crosstalk (ELFEXT): compara o nível do sinal recebido com o nível do crosstalk; • Delay Skew: mede a diferença entre os tempos de propagação do sinal nos vários pares de um cabo. Certificação categoria 6:
  • 18. Redes Locais de Computadores 71 • Conceito de link permanente versus link básico – o link permanente muda o ponto de referência do teste para o final do cabo, o que reduz a margem disponível de NEXT em cerca de 2 dB a 250 MHz; • Mudanças nos valores dos limites – mudanças não foram significativas, mas ocorreram pequenas alterações nos limites da maioria das medidas; • Mudanças em freqüências de teste – a largura de banda foi estendida de 200 para 250 MHz a pedido da IEEE; • Regra de 3 dB – quando a perda de inserção é menor que 3 dB (links < 15m) não pode haver falha de perda de retorno, seja qual for o resultado; • Regra de 4 dB (apenas 2ª ed. ISO11801, não a TIA cat6) – quando a perda de inserção é menor que 4 dB, não pode haver falha de NEXT. Novas soluções em cabeamento estruturado – Cabeamento horizontal óptico: tecnologia Fiber-to-the-desk • usa conector óptico VF-45 • centraliza a distribuição de cabos (dispensa os distribuidores de andar): backbone centralizado • custo maior com a fibra óptica e placas de rede é compensado com os menores custos associados a outros aspectos da instalação: reduz área alocada às Salas de Telecomunicações (distribuidores), reduz custos com instalação de energia elétrica estabilizada, ar condicionado e sistemas de detecção de incêndio, reduz custos com racks, patch panels e patch cords, reduz desperdício de portas nos hubs e switches, reduz custos com a instalação de dutos e canaletas para o cabeamento horizontal (cabo óptico é mais fino, leve e imune a interferências eletromagnéticas). • Nova alternativa de material: Fibra Óptica Plástica (POF) para os lançamentos horizontais – apresenta características mais restritas do que a fibra de vidro (distância e taxas de transmissão menores), mas é muito mais barata (o metro da fibra e os transceptores)
