Este documento descreve os principais meios físicos de transmissão de dados, incluindo cabos (cabos de pares trançados como UTP e STP, cabos coaxiais e cabos de fibra óptica monomodo e multimodo) e sem fios (ondas de rádio, infravermelhos e laser). Cada meio possui vantagens e desvantagens em termos de distância, taxa de transmissão, custo e facilidade de instalação.

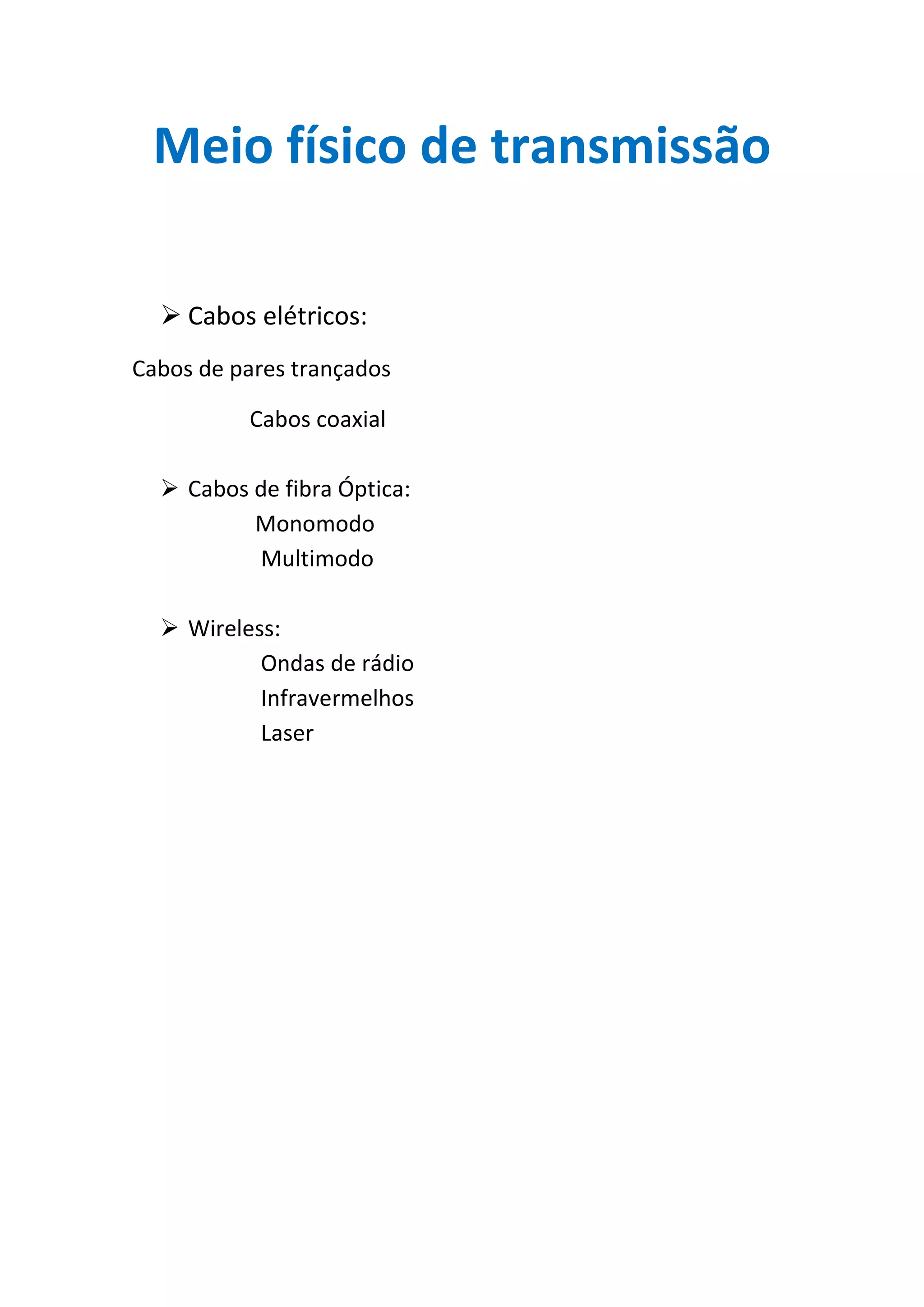

1. Meio físico de transmissão
 Cabos elétricos:
Cabos de pares trançados
Cabos coaxial
 Cabos de fibra Óptica:
Monomodo
Multimodo
 Wireless:
Ondas de rádio
Infravermelhos
Laser

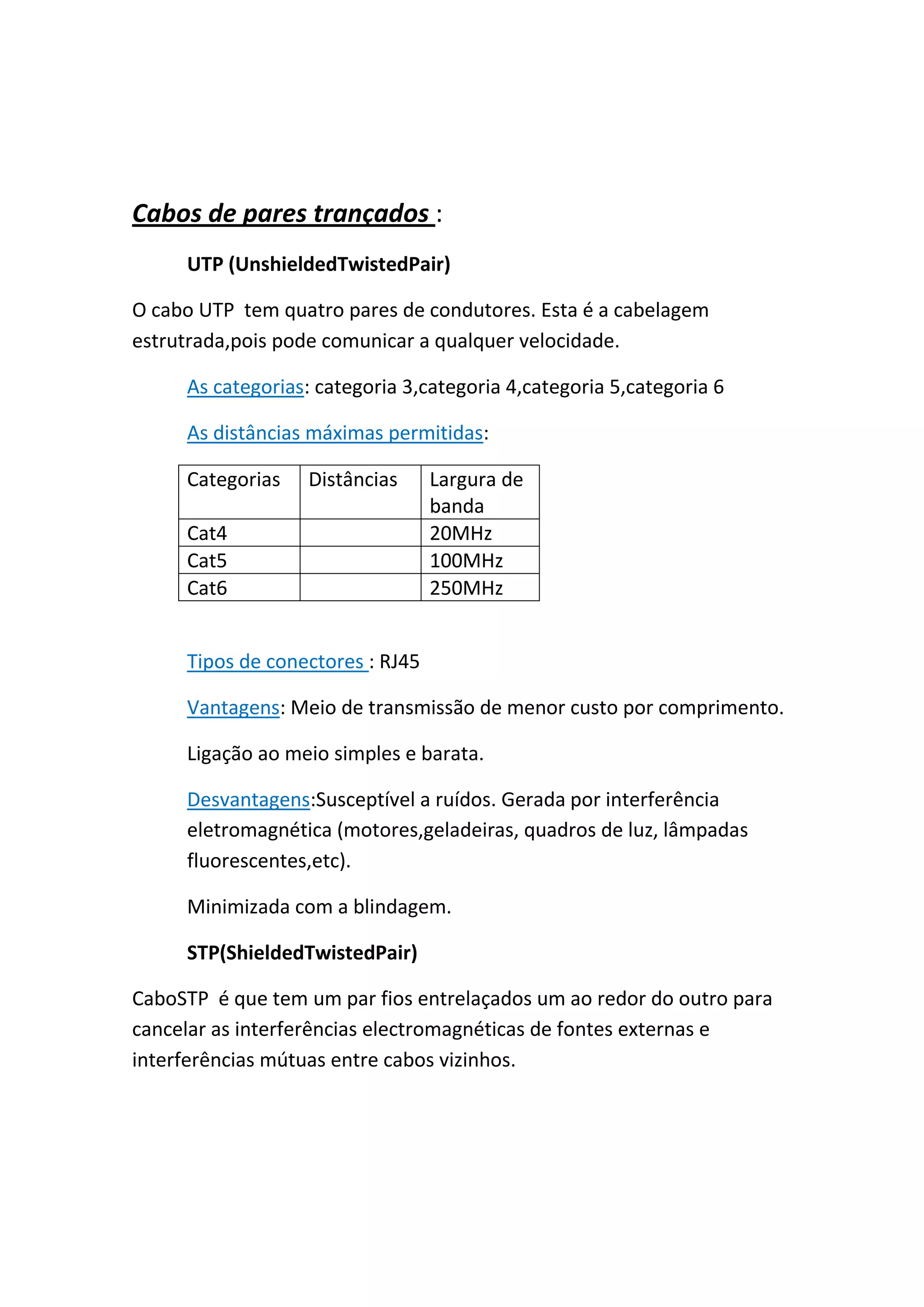

2. Cabos de pares trançados :
UTP (UnshieldedTwistedPair)
O cabo UTP tem quatro pares de condutores. Esta é a cabelagem
estrutrada,pois pode comunicar a qualquer velocidade.
As categorias: categoria 3,categoria 4,categoria 5,categoria 6
As distâncias máximas permitidas:
Categorias Distâncias Largura de
banda
Cat4 20MHz
Cat5 100MHz
Cat6 250MHz
Tipos de conectores : RJ45
Vantagens: Meio de transmissão de menor custo por comprimento.
Ligação ao meio simples e barata.
Desvantagens:Susceptível a ruídos. Gerada por interferência
eletromagnética (motores,geladeiras, quadros de luz, lâmpadas
fluorescentes,etc).
Minimizada com a blindagem.
STP(ShieldedTwistedPair)
CaboSTP é que tem um par fios entrelaçados um ao redor do outro para
cancelar as interferências electromagnéticas de fontes externas e
interferências mútuas entre cabos vizinhos.

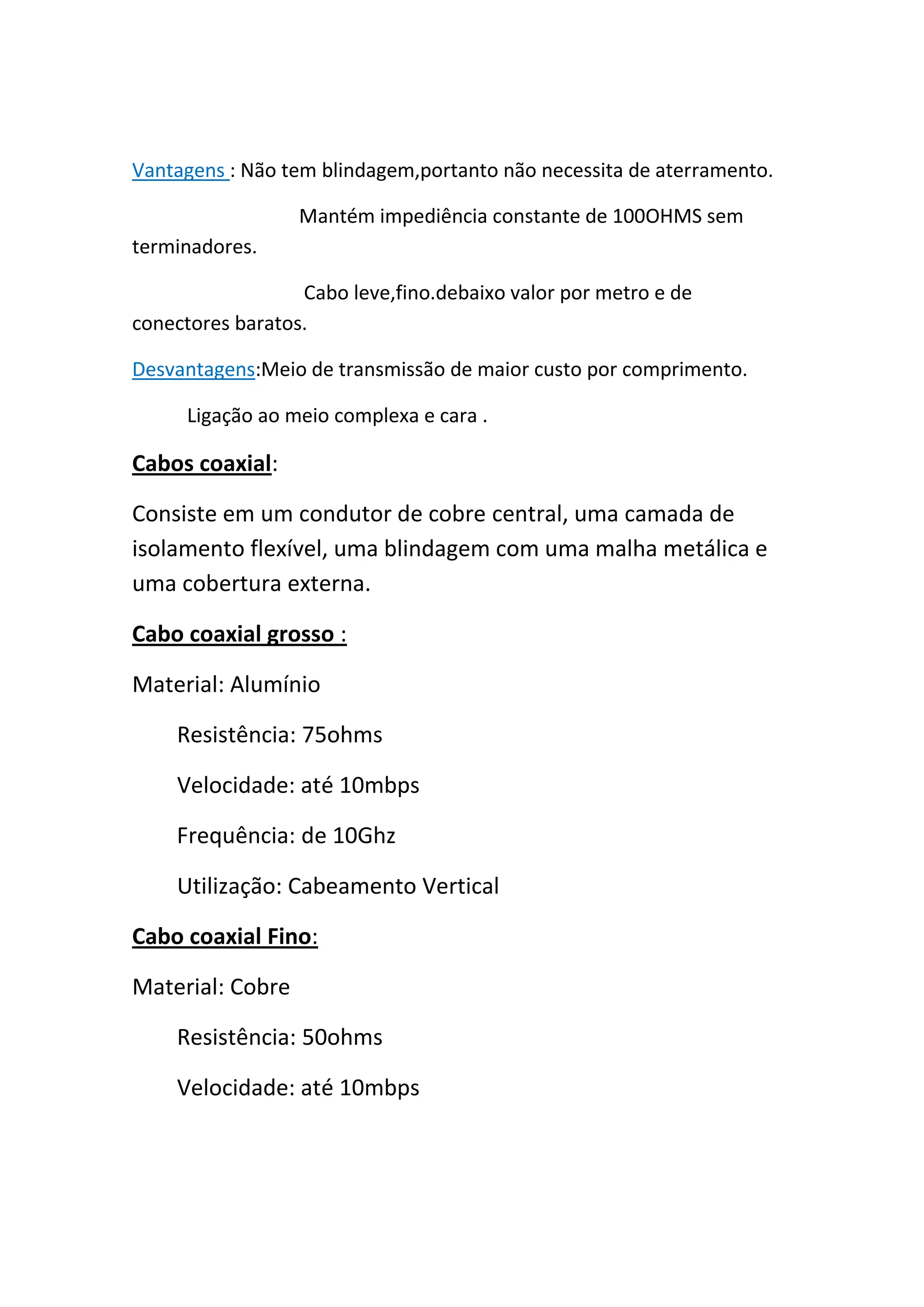

3. Vantagens : Não tem blindagem,portanto não necessita de aterramento.
Mantém impediência constante de 100OHMS sem
terminadores.
Cabo leve,fino.debaixo valor por metro e de
conectores baratos.
Desvantagens:Meio de transmissão de maior custo por comprimento.
Ligação ao meio complexa e cara .
Cabos coaxial:
Consiste em um condutor de cobre central, uma camada de
isolamento flexível, uma blindagem com uma malha metálica e
uma cobertura externa.
Cabo coaxial grosso :
Material: Alumínio
Resistência: 75ohms
Velocidade: até 10mbps
Frequência: de 10Ghz
Utilização: Cabeamento Vertical
Cabo coaxial Fino:
Material: Cobre
Resistência: 50ohms
Velocidade: até 10mbps

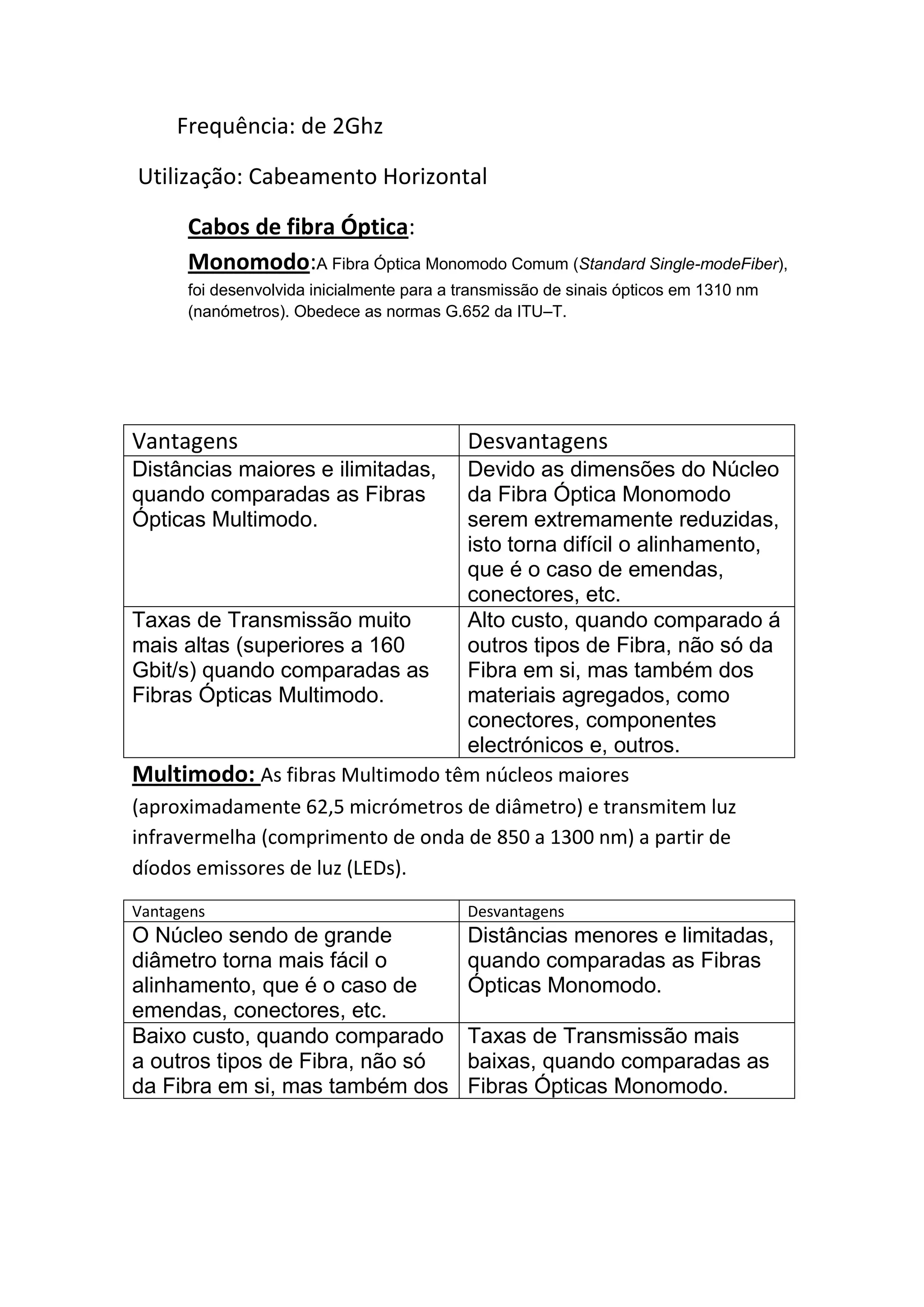

4. Frequência: de 2Ghz
Utilização: Cabeamento Horizontal
Cabos de fibra Óptica:
Monomodo:A Fibra Óptica Monomodo Comum (Standard Single-modeFiber),
foi desenvolvida inicialmente para a transmissão de sinais ópticos em 1310 nm
(nanómetros). Obedece as normas G.652 da ITU–T.
Vantagens Desvantagens
Distâncias maiores e ilimitadas, Devido as dimensões do Núcleo
quando comparadas as Fibras da Fibra Óptica Monomodo
Ópticas Multimodo. serem extremamente reduzidas,
isto torna difícil o alinhamento,
que é o caso de emendas,
conectores, etc.
Taxas de Transmissão muito Alto custo, quando comparado á
mais altas (superiores a 160 outros tipos de Fibra, não só da
Gbit/s) quando comparadas as Fibra em si, mas também dos
Fibras Ópticas Multimodo. materiais agregados, como
conectores, componentes
electrónicos e, outros.
Multimodo: As fibras Multimodo têm núcleos maiores
(aproximadamente 62,5 micrómetros de diâmetro) e transmitem luz
infravermelha (comprimento de onda de 850 a 1300 nm) a partir de
díodos emissores de luz (LEDs).
Vantagens Desvantagens
O Núcleo sendo de grande Distâncias menores e limitadas,
diâmetro torna mais fácil o quando comparadas as Fibras
alinhamento, que é o caso de Ópticas Monomodo.
emendas, conectores, etc.
Baixo custo, quando comparado Taxas de Transmissão mais
a outros tipos de Fibra, não só baixas, quando comparadas as
da Fibra em si, mas também dos Fibras Ópticas Monomodo.

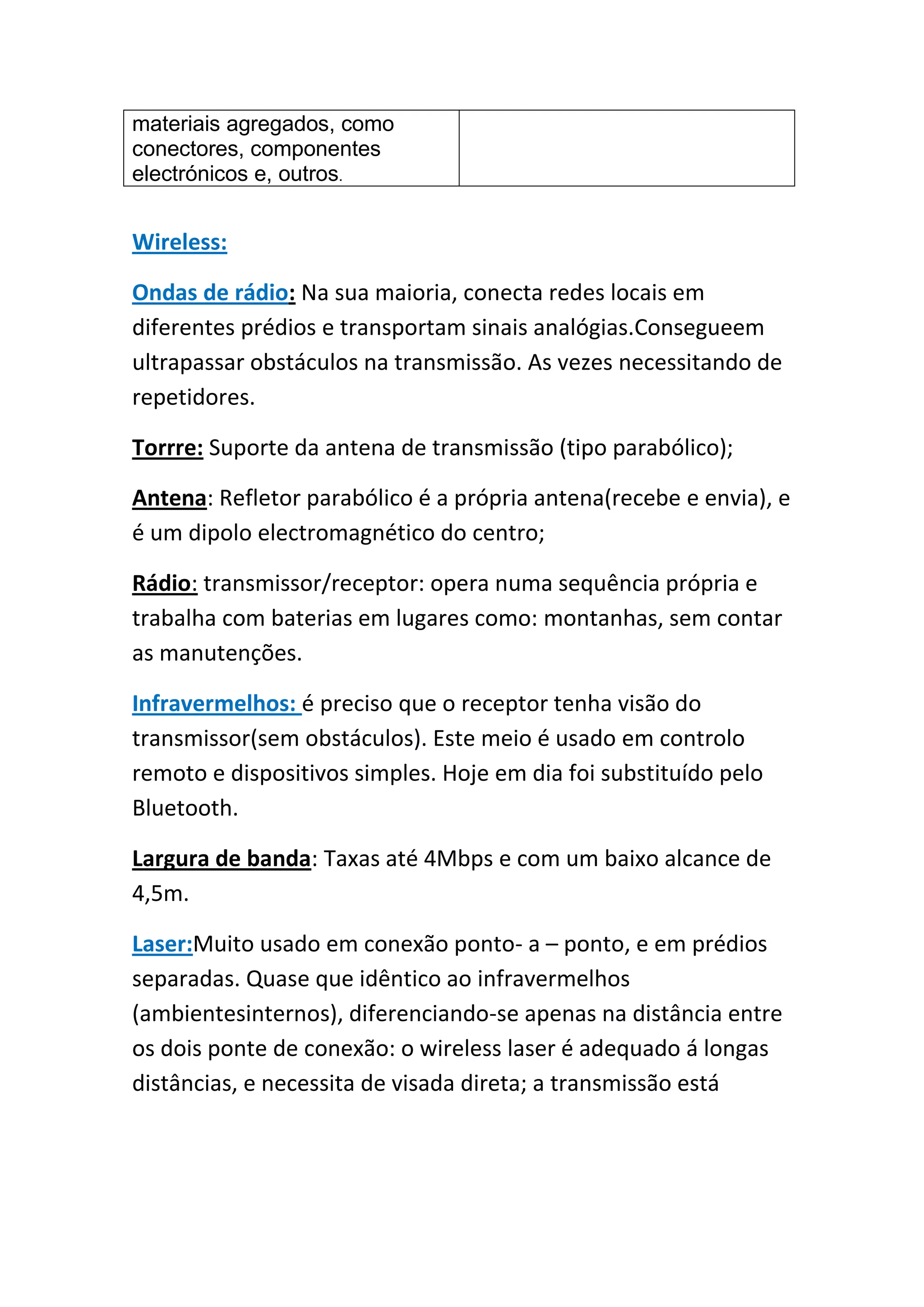

5. materiais agregados, como
conectores, componentes
electrónicos e, outros.
Wireless:
Ondas de rádio: Na sua maioria, conecta redes locais em
diferentes prédios e transportam sinais analógias.Consegueem
ultrapassar obstáculos na transmissão. As vezes necessitando de
repetidores.
Torrre: Suporte da antena de transmissão (tipo parabólico);
Antena: Refletor parabólico é a própria antena(recebe e envia), e
é um dipolo electromagnético do centro;
Rádio: transmissor/receptor: opera numa sequência própria e
trabalha com baterias em lugares como: montanhas, sem contar
as manutenções.
Infravermelhos: é preciso que o receptor tenha visão do
transmissor(sem obstáculos). Este meio é usado em controlo
remoto e dispositivos simples. Hoje em dia foi substituído pelo
Bluetooth.
Largura de banda: Taxas até 4Mbps e com um baixo alcance de
4,5m.
Laser:Muito usado em conexão ponto- a – ponto, e em prédios
separadas. Quase que idêntico ao infravermelhos
(ambientesinternos), diferenciando-se apenas na distância entre
os dois ponte de conexão: o wireless laser é adequado á longas
distâncias, e necessita de visada direta; a transmissão está

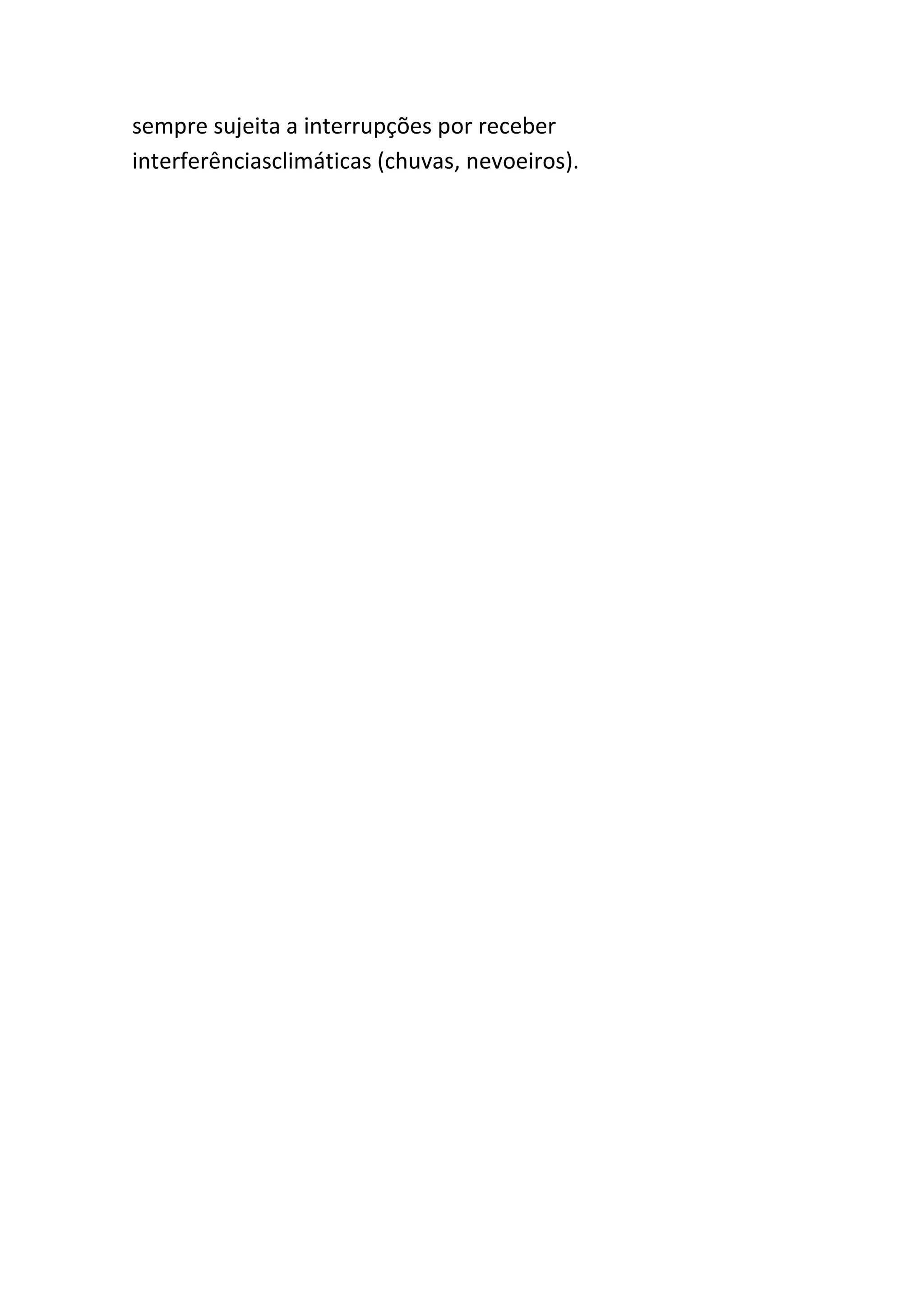

6. sempre sujeita a interrupções por receber
interferênciasclimáticas (chuvas, nevoeiros).
