1. Cabeamento Predial e Industrial

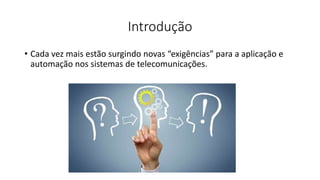

2. Introdução
• Cada vez mais estão surgindo novas “exigências” para a aplicação e
automação nos sistemas de telecomunicações.

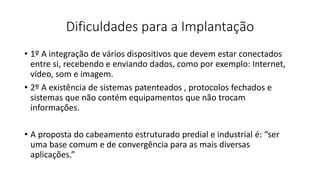

3. Dificuldades para a Implantação
• 1º A integração de vários dispositivos que devem estar conectados
entre si, recebendo e enviando dados, como por exemplo: Internet,
vídeo, som e imagem.
• 2º A existência de sistemas patenteados , protocolos fechados e
sistemas que não contém equipamentos que não trocam
informações.
• A proposta do cabeamento estruturado predial e industrial é: “ser
uma base comum e de convergência para as mais diversas
aplicações.”

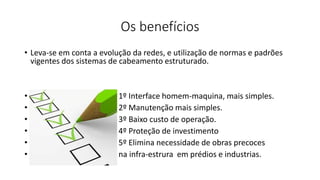

4. Os benefícios
• Leva-se em conta a evolução da redes, e utilização de normas e padrões
vigentes dos sistemas de cabeamento estruturado.
• 1º Interface homem-maquina, mais simples.
• 2º Manutenção mais simples.
• 3º Baixo custo de operação.
• 4º Proteção de investimento
• 5º Elimina necessidade de obras precoces
• na infra-estrura em prédios e industrias.

5. Sobre a capacidade de adaptação
• Possui pré-requisitos que lhe permitem, continuamente, responder e
adaptar-se às condições de mudanças tecnológicas, permitindo o uso
mais eficiente de recursos, além de ter mais conforto e segurança aos
usuários.

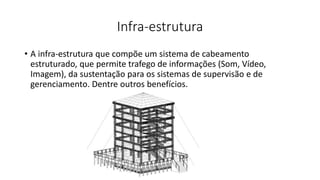

6. Infra-estrutura
• A infra-estrutura que compõe um sistema de cabeamento
estruturado, que permite trafego de informações (Som, Vídeo,
Imagem), da sustentação para os sistemas de supervisão e de
gerenciamento. Dentre outros benefícios.

7. Estrutura de Cabeamento
• Baseia-se em duas premissas básicas:
 1º A total distribuição do processamento.
 2º A concentração das informações.

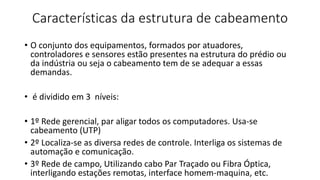

8. Características da estrutura de cabeamento
• O conjunto dos equipamentos, formados por atuadores,
controladores e sensores estão presentes na estrutura do prédio ou
da indústria ou seja o cabeamento tem de se adequar a essas
demandas.
• é dividido em 3 níveis:
• 1º Rede gerencial, par aligar todos os computadores. Usa-se
cabeamento (UTP)
• 2º Localiza-se as diversa redes de controle. Interliga os sistemas de
automação e comunicação.
• 3º Rede de campo, Utilizando cabo Par Traçado ou Fibra Óptica,
interligando estações remotas, interface homem-maquina, etc.

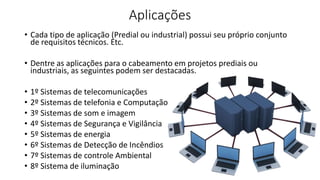

9. Aplicações
• Cada tipo de aplicação (Predial ou industrial) possui seu próprio conjunto
de requisitos técnicos. Etc.
• Dentre as aplicações para o cabeamento em projetos prediais ou
industriais, as seguintes podem ser destacadas.
• 1º Sistemas de telecomunicações
• 2º Sistemas de telefonia e Computação
• 3º Sistemas de som e imagem
• 4º Sistemas de Segurança e Vigilância
• 5º Sistemas de energia
• 6º Sistemas de Detecção de Incêndios
• 7º Sistemas de controle Ambiental
• 8º Sistema de iluminação

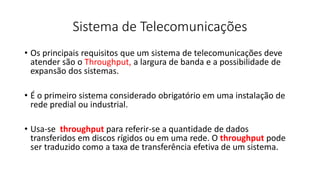

10. Sistema de Telecomunicações
• Os principais requisitos que um sistema de telecomunicações deve
atender são o Throughput, a largura de banda e a possibilidade de
expansão dos sistemas.
• É o primeiro sistema considerado obrigatório em uma instalação de
rede predial ou industrial.
• Usa-se throughput para referir-se a quantidade de dados
transferidos em discos rígidos ou em uma rede. O throughput pode
ser traduzido como a taxa de transferência efetiva de um sistema.

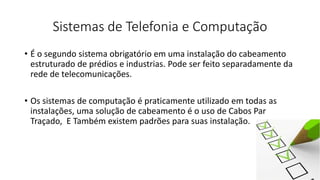

11. Sistemas de Telefonia e Computação
• É o segundo sistema obrigatório em uma instalação do cabeamento
estruturado de prédios e industrias. Pode ser feito separadamente da
rede de telecomunicações.
• Os sistemas de computação é praticamente utilizado em todas as
instalações, uma solução de cabeamento é o uso de Cabos Par
Traçado, E Também existem padrões para suas instalação.

12. Sistema de som e imagem
• Utiliza-se o cabeamento Patenteado para a interligação das varias
saídas se com ao equipamento central. Geralmente do tipo “Coaxial”.
• Em todos os casos devem ser usados o controle e a distribuição e a
recepção dos sinais Junto a painéis distribuidores do sistema de
cabeamento estruturado.
• Som e Imagem ------------>

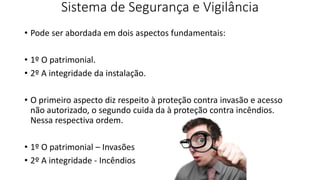

13. Sistema de Segurança e Vigilância
• Pode ser abordada em dois aspectos fundamentais:
• 1º O patrimonial.
• 2º A integridade da instalação.
• O primeiro aspecto diz respeito à proteção contra invasão e acesso
não autorizado, o segundo cuida da à proteção contra incêndios.
Nessa respectiva ordem.
• 1º O patrimonial – Invasões
• 2º A integridade - Incêndios

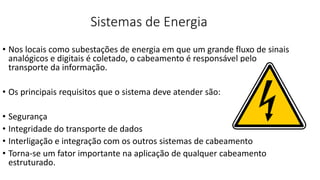

14. Sistemas de Energia
• Nos locais como subestações de energia em que um grande fluxo de sinais
analógicos e digitais é coletado, o cabeamento é responsável pelo
transporte da informação.
• Os principais requisitos que o sistema deve atender são:
• Segurança
• Integridade do transporte de dados
• Interligação e integração com os outros sistemas de cabeamento
• Torna-se um fator importante na aplicação de qualquer cabeamento
estruturado.

15. Sistemas de detecção de incêndios
• Podem ser implantados utilizando detectores de fumaça, gás e sensores de
temperatura.
• Monitora os detectores distribuídos por toda a edificação, é dividido em zonas
de monitoração, supervisionadas pelos respectivos detectores.

16. Sistemas de Controle Ambiental
• Utilizam uma sinalização de baixa tensão e transmissão em banda estreita.
• Deve interligar controladores e interfaces desses sistemas com os demais dispositivos de
controle da planta e dos sistemas de gerenciamento.
• O cabeamento estruturado nesses casos pode ser usado como uma ligação entre os
sistemas de ventilação e ar condicionado, aos sistemas de controle ambiental da edificação

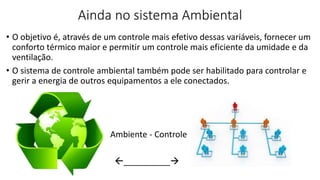

17. Ainda no sistema Ambiental
• O objetivo é, através de um controle mais efetivo dessas variáveis, fornecer um
conforto térmico maior e permitir um controle mais eficiente da umidade e da
ventilação.
• O sistema de controle ambiental também pode ser habilitado para controlar e
gerir a energia de outros equipamentos a ele conectados.
Ambiente - Controle
__________

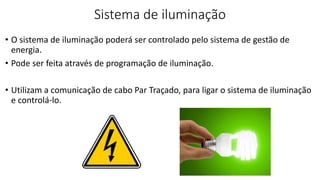

18. Sistema de iluminação
• O sistema de iluminação poderá ser controlado pelo sistema de gestão de
energia.
• Pode ser feita através de programação de iluminação.
• Utilizam a comunicação de cabo Par Traçado, para ligar o sistema de iluminação
e controlá-lo.

19. Infra-estrutura
• Área de trabalho:
Corresponde ao espaço de uma edificação onde estão localizados os
equipamentos dos usuários da rede.
Existe uma norma estabelecida pela EI/TIA 569ª, é um parâmetro de
alocação das estações de trabalho.
Deverão ser previstas tomadas para a área de trabalho localizadas no teto,
junto as janelas, portas, etc.

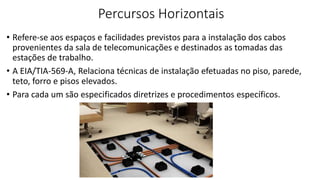

20. Percursos Horizontais
• Refere-se aos espaços e facilidades previstos para a instalação dos cabos
provenientes da sala de telecomunicações e destinados as tomadas das
estações de trabalho.
• A EIA/TIA-569-A, Relaciona técnicas de instalação efetuadas no piso, parede,
teto, forro e pisos elevados.
• Para cada um são especificados diretrizes e procedimentos específicos.

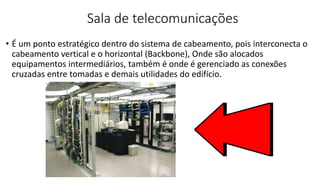

21. Sala de telecomunicações
• É um ponto estratégico dentro do sistema de cabeamento, pois interconecta o
cabeamento vertical e o horizontal (Backbone), Onde são alocados
equipamentos intermediários, também é onde é gerenciado as conexões
cruzadas entre tomadas e demais utilidades do edifício.

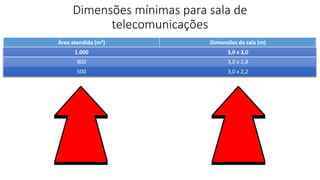

22. Dimensões mínimas para sala de
telecomunicações
Área atendida (m²) Dimensões da sala (m)
1.000 3,0 x 3,0
800 3,0 x 2,8
500 3,0 x 2,2

23. Percursos Verticais
• São aqueles que suportam e protegem o cabeamento que interliga as salas te
telecomunicações com as salas de equipamentos e de entrada.
• São formados dutos, conexões, fendas ou bandejas.
• A norma EIA/TIA 569-A detalha como deve ser feita a interligação, propondo a
utilização de dutos de passagem (Sleeves) ou aberturas de passagem (Slots).

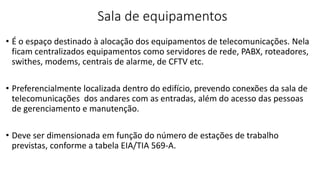

24. Sala de equipamentos
• É o espaço destinado à alocação dos equipamentos de telecomunicações. Nela
ficam centralizados equipamentos como servidores de rede, PABX, roteadores,
swithes, modems, centrais de alarme, de CFTV etc.
• Preferencialmente localizada dentro do edifício, prevendo conexões da sala de
telecomunicações dos andares com as entradas, além do acesso das pessoas
de gerenciamento e manutenção.
• Deve ser dimensionada em função do número de estações de trabalho
previstas, conforme a tabela EIA/TIA 569-A.

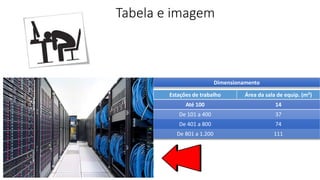

25. Tabela e imagem
Dimensionamento
Estações de trabalho Área da sala de equip. (m²)
Até 100 14
De 101 a 400 37
De 401 a 800 74
De 801 a 1.200 111

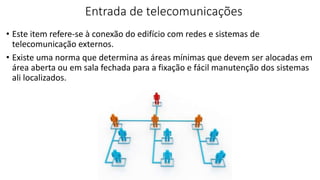

26. Entrada de telecomunicações
• Este item refere-se à conexão do edifício com redes e sistemas de
telecomunicação externos.
• Existe uma norma que determina as áreas mínimas que devem ser alocadas em
área aberta ou em sala fechada para a fixação e fácil manutenção dos sistemas
ali localizados.

27. Separação de redes de telecomunicação e energia
• A norma EIA/TIA determina para o cabeamento horizontal e circuitos de
energia até 240V-20ª, uma separação mínima entre as duas redes.
• De acordo com a norma devem ser mantidas distâncias mínimas entre os
trechos por onde percorrerão os cabos de comunicação e os cabos de energia,
conforme a seguir:
• 1,20 metro de motores e transformadores
• 30 Centímetros de conduítes e cabos para distribuição de energia elétrica
• 12 Centímetros de lâmpadas fluorescentes. No caso dos cabos UTP com os
cabos de energia, ou conduítes deve ser feito de forma perpendicular.

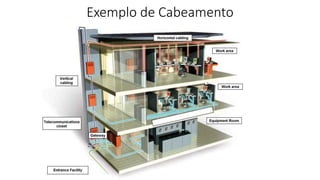

28. Exemplo de Cabeamento

29. Referências
• PINHEIRO, José Mauricio S. “Guia Completo De Cabeamento
Estruturado de redes” (2003).
