1. NORMAS – PADRÕES E
PADRONIZAÇÕES DO CABEAMENTO
ESTRUTURADO

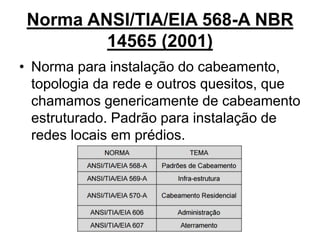

2. Norma ANSI/TIA/EIA 568-A NBR
14565 (2001)
• Norma para instalação do cabeamento,
topologia da rede e outros quesitos, que
chamamos genericamente de cabeamento
estruturado. Padrão para instalação de
redes locais em prédios.

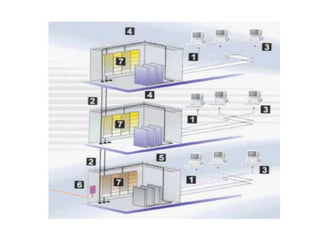

3. Norma ANSI/TIA/EIA 568-A / 569-
A/606 NBR 14565 (2001)
• 1 – Cabeamento horizontal
• 2 – Cabeamento vertical ou backbone
• 3 – Área de trabalho
• 4 – Armário de telecomunicações
• 5 – Sala de equipamentos
• 6 – Entrada da edificação
• 7 – Painel de distribuição (cross-conect)

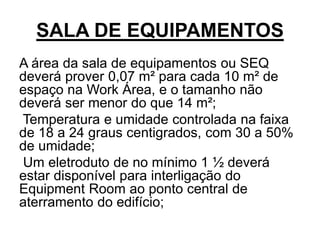

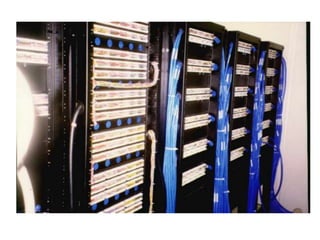

5. SALA DE EQUIPAMENTOS
A área da sala de equipamentos ou SEQ
deverá prover 0,07 m² para cada 10 m² de
espaço na Work Área, e o tamanho não
deverá ser menor do que 14 m²;
Temperatura e umidade controlada na faixa
de 18 a 24 graus centigrados, com 30 a 50%
de umidade;
Um eletroduto de no mínimo 1 ½ deverá
estar disponível para interligação do
Equipment Room ao ponto central de
aterramento do edifício;

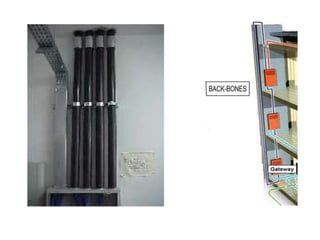

7. CABEAMENTOS VERTICAIS
(Backbone)
Os caminhos destinados a atender ao
backbone entre edifícios deverão considerar
os requisitos de distância e ambiente para
suportar os diversos tipos de cabos;
Todos os dutos deverão ser protegidos
contra fogo;
O eletroduto de entrada deve ser de no
mínimo 4" ou 100mm para cada 5.000 m2
de área útil servida.

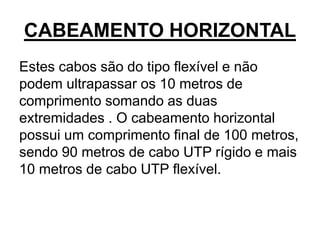

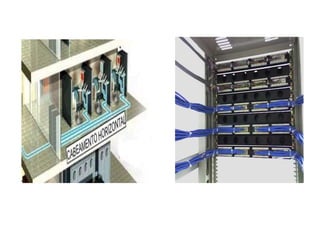

9. CABEAMENTO HORIZONTAL
Estes cabos são do tipo flexível e não
podem ultrapassar os 10 metros de
comprimento somando as duas
extremidades . O cabeamento horizontal
possui um comprimento final de 100 metros,
sendo 90 metros de cabo UTP rígido e mais
10 metros de cabo UTP flexível.

11. ELEMENTOS HORIZONTAIS

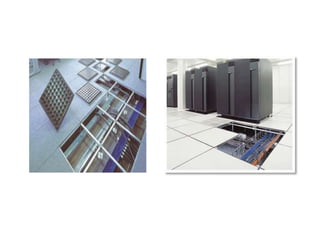

Piso Elevado
Espaço mínimo entre painéis de cobertura e o piso deverá
ser de 150 mm, a fim de permitir a instalação de dutos
para acomodação dos cabos horizontais.
Deve-se Utilizar Eletrodutos do tipo metal rígido, flexível
ou PVC rígido;
Evitar que um lance de eletroduto tenha mais de 30 m ou
mais de 2 curvas de 90 graus entre 2 caixas de
passagens.

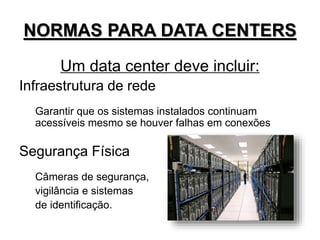

13. NORMAS PARA DATA CENTERS
Um data center deve incluir:
Infraestrutura de rede
Garantir que os sistemas instalados continuam
acessíveis mesmo se houver falhas em conexões
Segurança Física
Câmeras de segurança,
vigilância e sistemas
de identificação.

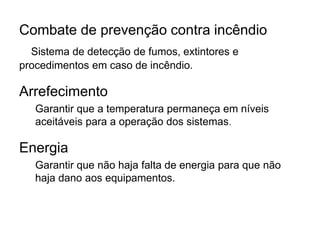

14. Combate de prevenção contra incêndio
Sistema de detecção de fumos, extintores e
procedimentos em caso de incêndio.
Arrefecimento
Garantir que a temperatura permaneça em níveis
aceitáveis para a operação dos sistemas.
Energia
Garantir que não haja falta de energia para que não
haja dano aos equipamentos.
