1. CABEAMENTO ESTRUTURADO, UMA RÁPIDA EXPLICAÇÃO. Anderson/Angelo/Ricardo/Roberto Prof. Ademar Felipe Fey

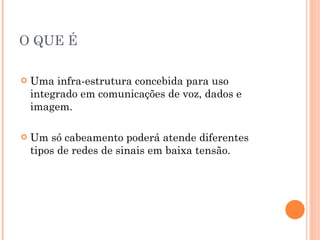

2. O QUE É Uma infra-estrutura concebida para uso integrado em comunicações de voz, dados e imagem. Um só cabeamento poderá atende diferentes tipos de redes de sinais em baixa tensão.

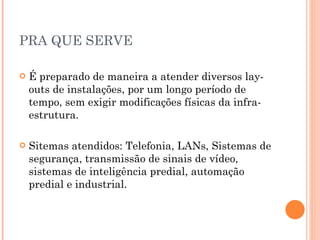

3. PRA QUE SERVE É preparado de maneira a atender diversos lay-outs de instalações, por um longo período de tempo, sem exigir modificações físicas da infra-estrutura. Sitemas atendidos: Telefonia, LANs, Sistemas de segurança, transmissão de sinais de vídeo, sistemas de inteligência predial, automação predial e industrial.

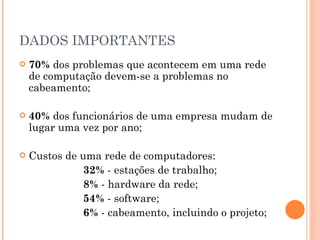

4. DADOS IMPORTANTES 70% dos problemas que acontecem em uma rede de computação devem-se a problemas no cabeamento; 40% dos funcionários de uma empresa mudam de lugar uma vez por ano; Custos de uma rede de computadores: 32% - estações de trabalho; 8% - hardware da rede; 54% - software; 6% - cabeamento, incluindo o projeto;

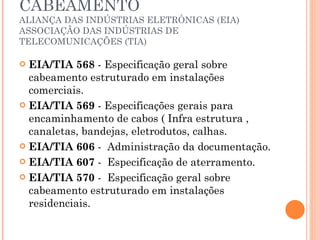

5. NORMAS QUE REGEM O CABEAMENTO ALIANÇA DAS INDÚSTRIAS ELETRÔNICAS (EIA) ASSOCIAÇÃO DAS INDÚSTRIAS DE TELECOMUNICAÇÕES (TIA) EIA/TIA 568 - Especificação geral sobre cabeamento estruturado em instalações comerciais. EIA/TIA 569 - Especificações gerais para encaminhamento de cabos ( Infra estrutura , canaletas, bandejas, eletrodutos, calhas. EIA/TIA 606 - Administração da documentação. EIA/TIA 607 - Especificação de aterramento. EIA/TIA 570 - Especificação geral sobre cabeamento estruturado em instalações residenciais.

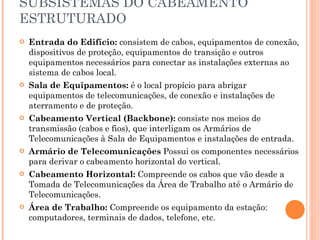

6. SUBSISTEMAS DO CABEAMENTO ESTRUTURADO Entrada do Edifício: consistem de cabos, equipamentos de conexão, dispositivos de proteção, equipamentos de transição e outros equipamentos necessários para conectar as instalações externas ao sistema de cabos local. Sala de Equipamentos: é o local propício para abrigar equipamentos de telecomunicações, de conexão e instalações de aterramento e de proteção. Cabeamento Vertical (Backbone): consiste nos meios de transmissão (cabos e fios), que interligam os Armários de Telecomunicações à Sala de Equipamentos e instalações de entrada. Armário de Telecomunicações Possui os componentes necessários para derivar o cabeamento horizontal do vertical. Cabeamento Horizontal: Compreende os cabos que vão desde a Tomada de Telecomunicações da Área de Trabalho até o Armário de Telecomunicações. Área de Trabalho: Compreende os equipamento da estação: computadores, terminais de dados, telefone, etc.

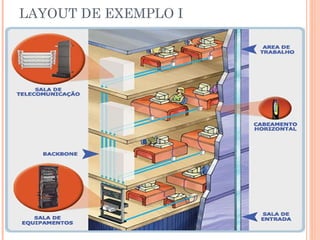

7. LAYOUT DE EXEMPLO I

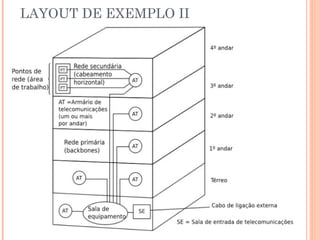

8. LAYOUT DE EXEMPLO II

9. LAYOUT DE EXEMPLO III

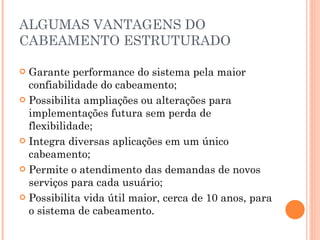

10. ALGUMAS VANTAGENS DO CABEAMENTO ESTRUTURADO Garante performance do sistema pela maior confiabilidade do cabeamento; Possibilita ampliações ou alterações para implementações futura sem perda de flexibilidade; Integra diversas aplicações em um único cabeamento; Permite o atendimento das demandas de novos serviços para cada usuário; Possibilita vida útil maior, cerca de 10 anos, para o sistema de cabeamento.

11. O QUE VOCÊ PREFERE?

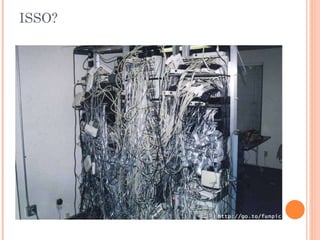

12. ISSO?

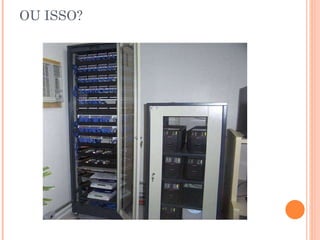

13. OU ISSO?

14. GRATO!
