1. TRABALHO DE
CABEAMENTO
ESTRUTURADO
1

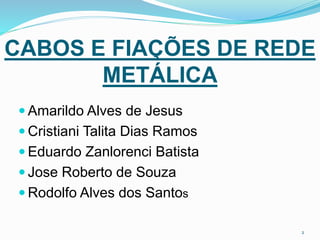

2. CABOS E FIAÇÕES DE REDE
METÁLICA
 Amarildo Alves de Jesus
 Cristiani Talita Dias Ramos
 Eduardo Zanlorenci Batista
 Jose Roberto de Souza
 Rodolfo Alves dos Santos
2

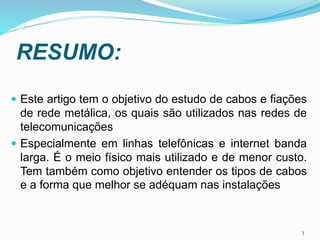

3. RESUMO:
 Este artigo tem o objetivo do estudo de cabos e fiações
de rede metálica, os quais são utilizados nas redes de
telecomunicações
 Especialmente em linhas telefônicas e internet banda
larga. É o meio físico mais utilizado e de menor custo.
Tem também como objetivo entender os tipos de cabos
e a forma que melhor se adéquam nas instalações
3

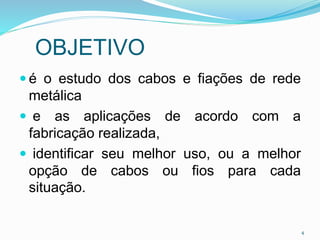

4. OBJETIVO
 é o estudo dos cabos e fiações de rede
metálica
 e as aplicações de acordo com a
fabricação realizada,
 identificar seu melhor uso, ou a melhor
opção de cabos ou fios para cada
situação.
4

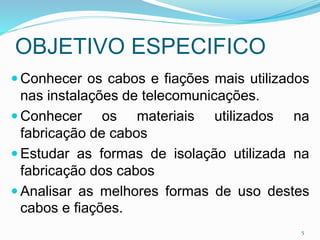

5. OBJETIVO ESPECIFICO
 Conhecer os cabos e fiações mais utilizados
nas instalações de telecomunicações.
 Conhecer os materiais utilizados na
fabricação de cabos
 Estudar as formas de isolação utilizada na
fabricação dos cabos
 Analisar as melhores formas de uso destes
cabos e fiações.
5

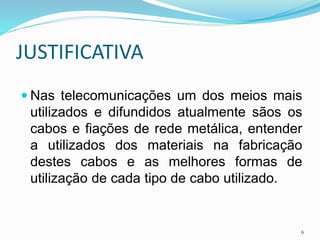

6. JUSTIFICATIVA
 Nas telecomunicações um dos meios mais
utilizados e difundidos atualmente sãos os
cabos e fiações de rede metálica, entender
a utilizados dos materiais na fabricação
destes cabos e as melhores formas de
utilização de cada tipo de cabo utilizado.
6

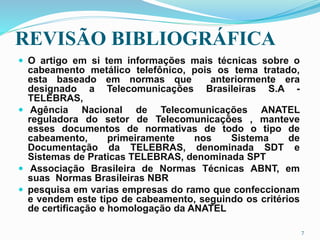

7. REVISÃO BIBLIOGRÁFICA
 O artigo em si tem informações mais técnicas sobre o
cabeamento metálico telefônico, pois os tema tratado,
esta baseado em normas que anteriormente era
designado a Telecomunicações Brasileiras S.A -
TELEBRAS,
 Agência Nacional de Telecomunicações ANATEL
reguladora do setor de Telecomunicações , manteve
esses documentos de normativas de todo o tipo de
cabeamento, primeiramente nos Sistema de
Documentação da TELEBRAS, denominada SDT e
Sistemas de Praticas TELEBRAS, denominada SPT
 Associação Brasileira de Normas Técnicas ABNT, em
suas Normas Brasileiras NBR
 pesquisa em varias empresas do ramo que confeccionam
e vendem este tipo de cabeamento, seguindo os critérios
de certificação e homologação da ANATEL
7

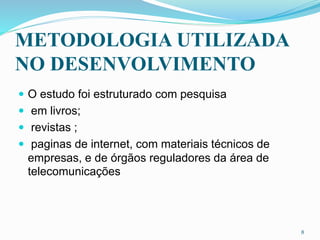

8. METODOLOGIA UTILIZADA
NO DESENVOLVIMENTO
 O estudo foi estruturado com pesquisa
 em livros;
 revistas ;
 paginas de internet, com materiais técnicos de
empresas, e de órgãos reguladores da área de
telecomunicações
8

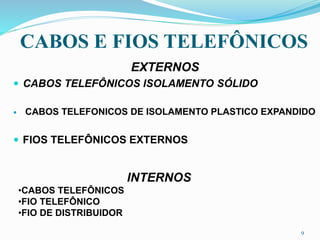

9. CABOS E FIOS TELEFÔNICOS
EXTERNOS
 CABOS TELEFÔNICOS ISOLAMENTO SÓLIDO
 CABOS TELEFONICOS DE ISOLAMENTO PLASTICO EXPANDIDO
 FIOS TELEFÔNICOS EXTERNOS
INTERNOS
•CABOS TELEFÔNICOS
•FIO TELEFÔNICO
•FIO DE DISTRIBUIDOR
9

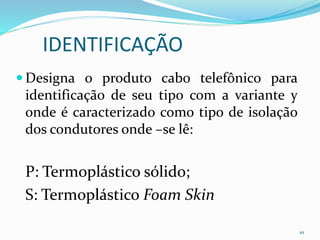

10. IDENTIFICAÇÃO
 Designa o produto cabo telefônico para
identificação de seu tipo com a variante y
onde é caracterizado como tipo de isolação
dos condutores onde –se lê:
P: Termoplástico sólido;
S: Termoplástico Foam Skin
10

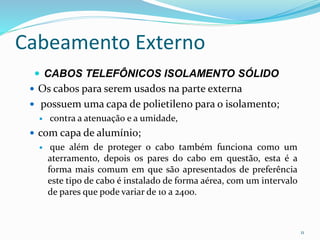

11. Cabeamento Externo
 CABOS TELEFÔNICOS ISOLAMENTO SÓLIDO
 Os cabos para serem usados na parte externa
 possuem uma capa de polietileno para o isolamento;
 contra a atenuação e a umidade,
 com capa de alumínio;
 que além de proteger o cabo também funciona como um
aterramento, depois os pares do cabo em questão, esta é a
forma mais comum em que são apresentados de preferência
este tipo de cabo é instalado de forma aérea, com um intervalo
de pares que pode variar de 10 a 2400.
11

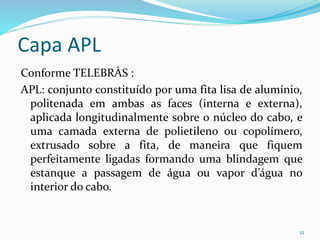

12. Capa APL
Conforme TELEBRÀS :
APL: conjunto constituído por uma fita lisa de alumínio,
politenada em ambas as faces (interna e externa),
aplicada longitudinalmente sobre o núcleo do cabo, e
uma camada externa de polietileno ou copolímero,
extrusado sobre a fita, de maneira que fiquem
perfeitamente ligadas formando uma blindagem que
estanque a passagem de água ou vapor d’água no
interior do cabo.
12

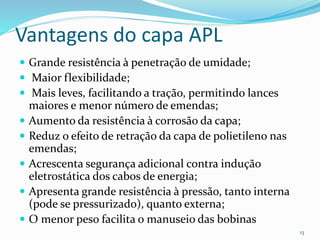

13. Vantagens do capa APL
 Grande resistência à penetração de umidade;
 Maior flexibilidade;
 Mais leves, facilitando a tração, permitindo lances
maiores e menor número de emendas;
 Aumento da resistência à corrosão da capa;
 Reduz o efeito de retração da capa de polietileno nas
emendas;
 Acrescenta segurança adicional contra indução
eletrostática dos cabos de energia;
 Apresenta grande resistência à pressão, tanto interna
(pode se pressurizado), quanto externa;
 O menor peso facilita o manuseio das bobinas
13

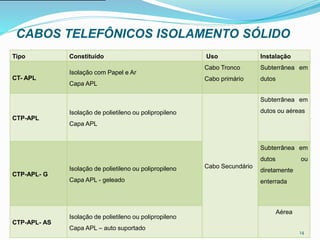

14. CABOS TELEFÔNICOS ISOLAMENTO SÓLIDO
Tipo Constituído Uso Instalação
CT- APL
Isolação com Papel e Ar
Capa APL
Cabo Tronco
Cabo primário
Subterrânea em
dutos
CTP-APL
Isolação de polietileno ou polipropileno
Capa APL
Cabo Secundário
Subterrânea em
dutos ou aéreas
CTP-APL- G
Isolação de polietileno ou polipropileno
Capa APL - geleado
Subterrânea em
dutos ou
diretamente
enterrada
CTP-APL- AS
Isolação de polietileno ou polipropileno
Capa APL – auto suportado
Aérea
14

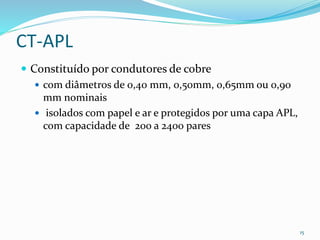

15. CT-APL
 Constituído por condutores de cobre
 com diâmetros de 0,40 mm, 0,50mm, 0,65mm ou 0,90
mm nominais
 isolados com papel e ar e protegidos por uma capa APL,
com capacidade de 200 a 2400 pares
15

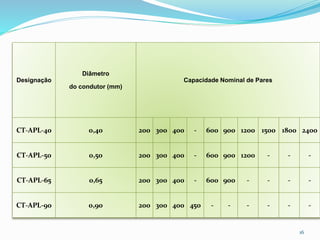

16. Designação
Diâmetro
do condutor (mm)
Capacidade Nominal de Pares
CT-APL-40 0,40 200 300 400 - 600 900 1200 1500 1800 2400
CT-APL-50 0,50 200 300 400 - 600 900 1200 - - -
CT-APL-65 0,65 200 300 400 - 600 900 - - - -
CT-APL-90 0,90 200 300 400 450 - - - - - -
16

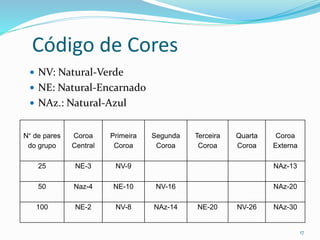

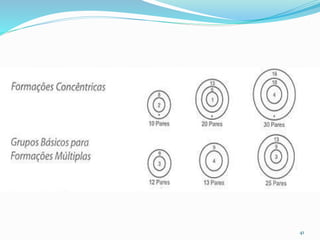

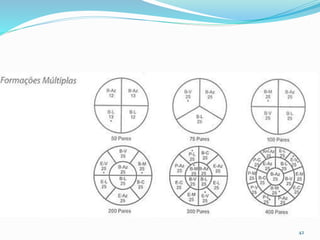

17. Código de Cores
 NV: Natural-Verde
 NE: Natural-Encarnado
 NAz.: Natural-Azul
N° de pares
do grupo
Coroa
Central
Primeira
Coroa
Segunda
Coroa
Terceira
Coroa
Quarta
Coroa
Coroa
Externa
25 NE-3 NV-9 NAz-13
50 Naz-4 NE-10 NV-16 NAz-20
100 NE-2 NV-8 NAz-14 NE-20 NV-26 NAz-30
17

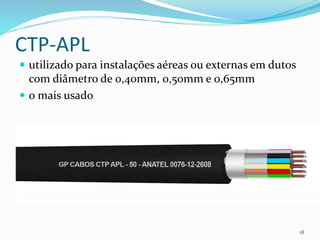

18. CTP-APL
 utilizado para instalações aéreas ou externas em dutos
com diâmetro de 0,40mm, 0,50mm e 0,65mm
 o mais usado
18

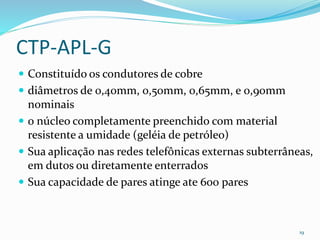

19. CTP-APL-G
 Constituído os condutores de cobre
 diâmetros de 0,40mm, 0,50mm, 0,65mm, e 0,90mm
nominais
 o núcleo completamente preenchido com material
resistente a umidade (geléia de petróleo)
 Sua aplicação nas redes telefônicas externas subterrâneas,
em dutos ou diretamente enterrados
 Sua capacidade de pares atinge ate 600 pares
19

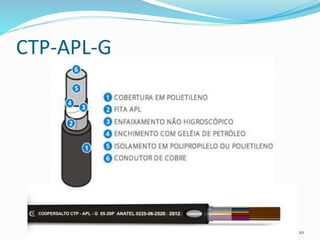

20. CTP-APL-G
20

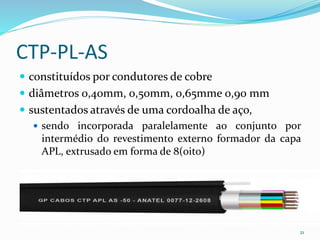

21. CTP-PL-AS
 constituídos por condutores de cobre
 diâmetros 0,40mm, 0,50mm, 0,65mme 0,90 mm
 sustentados através de uma cordoalha de aço,
 sendo incorporada paralelamente ao conjunto por
intermédio do revestimento externo formador da capa
APL, extrusado em forma de 8(oito)
21

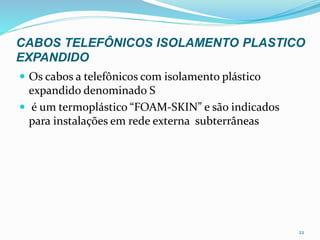

22. CABOS TELEFÔNICOS ISOLAMENTO PLASTICO
EXPANDIDO
 Os cabos a telefônicos com isolamento plástico
expandido denominado S
 é um termoplástico “FOAM-SKIN” e são indicados
para instalações em rede externa subterrâneas
22

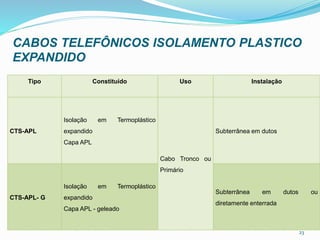

23. CABOS TELEFÔNICOS ISOLAMENTO PLASTICO
EXPANDIDO
Tipo Constituído Uso Instalação
CTS-APL
Isolação em Termoplástico
expandido
Capa APL
Cabo Tronco ou
Primário
Subterrânea em dutos
CTS-APL- G
Isolação em Termoplástico
expandido
Capa APL - geleado
Subterrânea em dutos ou
diretamente enterrada
23

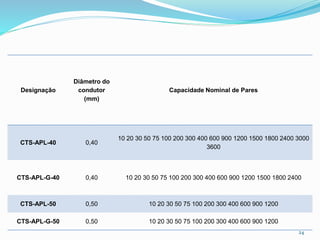

24. Designação
Diâmetro do
condutor
(mm)
Capacidade Nominal de Pares
CTS-APL-40 0,40
10 20 30 50 75 100 200 300 400 600 900 1200 1500 1800 2400 3000
3600
CTS-APL-G-40 0,40 10 20 30 50 75 100 200 300 400 600 900 1200 1500 1800 2400
CTS-APL-50 0,50 10 20 30 50 75 100 200 300 400 600 900 1200
CTS-APL-G-50 0,50 10 20 30 50 75 100 200 300 400 600 900 1200
24

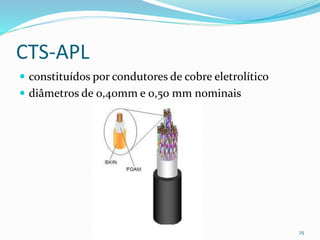

25. CTS-APL
 constituídos por condutores de cobre eletrolítico
 diâmetros de 0,40mm e 0,50 mm nominais
25

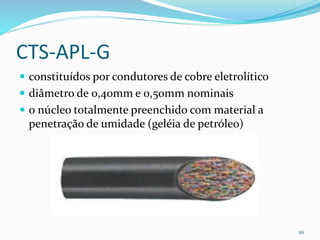

26. CTS-APL-G
 constituídos por condutores de cobre eletrolítico
 diâmetro de 0,40mm e 0,50mm nominais
 o núcleo totalmente preenchido com material a
penetração de umidade (geléia de petróleo)
26

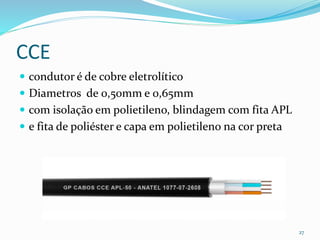

27. CCE
 condutor é de cobre eletrolítico
 Diametros de 0,50mm e 0,65mm
 com isolação em polietileno, blindagem com fita APL
 e fita de poliéster e capa em polietileno na cor preta
27

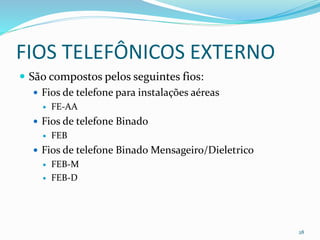

28. FIOS TELEFÔNICOS EXTERNO
 São compostos pelos seguintes fios:
 Fios de telefone para instalações aéreas
 FE-AA
 Fios de telefone Binado
 FEB
 Fios de telefone Binado Mensageiro/Dieletrico
 FEB-M
 FEB-D
28

29. FIOS INSTALAÇÕES AEREAS
 FE AA
 com alma de aço
 com diâmetros de 0,80mm, 1,00mm e 1,60mm nominais
 o isolamento sendo aplicado sobre os dois condutores, de
modo a constituir uma seção semelhante ao algarismo (8),
NÃO PERMITE EMENDAS
29

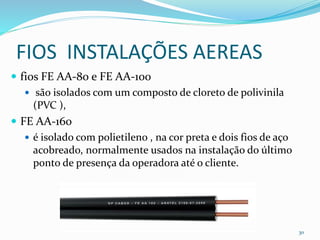

30. FIOS INSTALAÇÕES AEREAS
 fios FE AA-80 e FE AA-100
 são isolados com um composto de cloreto de polivinila
(PVC ),
 FE AA-160
 é isolado com polietileno , na cor preta e dois fios de aço
acobreado, normalmente usados na instalação do último
ponto de presença da operadora até o cliente.
30

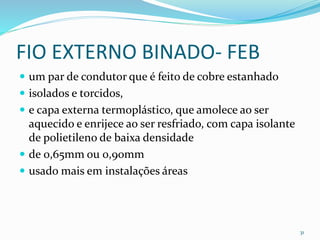

31. FIO EXTERNO BINADO- FEB
 um par de condutor que é feito de cobre estanhado
 isolados e torcidos,
 e capa externa termoplástico, que amolece ao ser
aquecido e enrijece ao ser resfriado, com capa isolante
de polietileno de baixa densidade
 de 0,65mm ou 0,90mm
 usado mais em instalações áreas
31

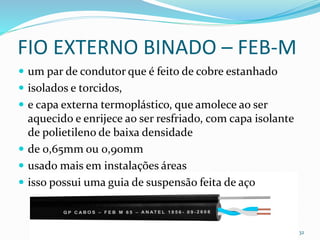

32. FIO EXTERNO BINADO – FEB-M
 um par de condutor que é feito de cobre estanhado
 isolados e torcidos,
 e capa externa termoplástico, que amolece ao ser
aquecido e enrijece ao ser resfriado, com capa isolante
de polietileno de baixa densidade
 de 0,65mm ou 0,90mm
 usado mais em instalações áreas
 isso possui uma guia de suspensão feita de aço
32

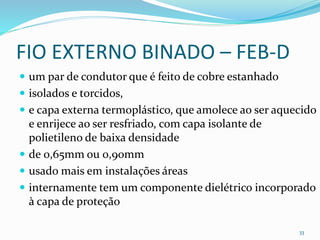

33. FIO EXTERNO BINADO – FEB-D
 um par de condutor que é feito de cobre estanhado
 isolados e torcidos,
 e capa externa termoplástico, que amolece ao ser aquecido
e enrijece ao ser resfriado, com capa isolante de
polietileno de baixa densidade
 de 0,65mm ou 0,90mm
 usado mais em instalações áreas
 internamente tem um componente dielétrico incorporado
à capa de proteção
33

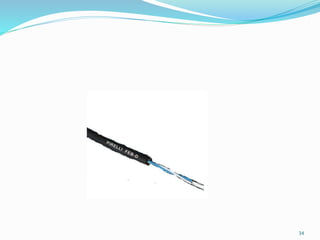

34. 34

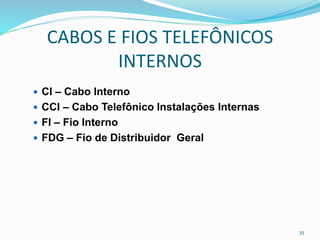

35. CABOS E FIOS TELEFÔNICOS
INTERNOS
 CI – Cabo Interno
 CCI – Cabo Telefônico Instalações Internas
 FI – Fio Interno
 FDG – Fio de Distribuidor Geral
35

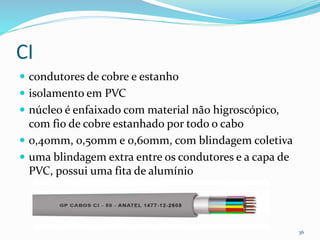

36. CI
 condutores de cobre e estanho
 isolamento em PVC
 núcleo é enfaixado com material não higroscópico,
com fio de cobre estanhado por todo o cabo
 0,40mm, 0,50mm e 0,60mm, com blindagem coletiva
 uma blindagem extra entre os condutores e a capa de
PVC, possui uma fita de alumínio
36

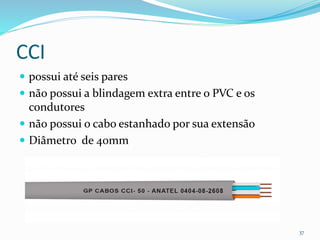

37. CCI
 possui até seis pares
 não possui a blindagem extra entre o PVC e os
condutores
 não possui o cabo estanhado por sua extensão
 Diâmetro de 40mm
37

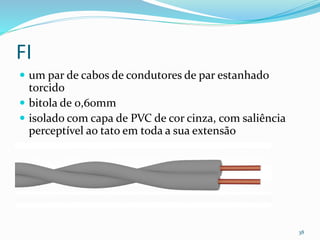

38. FI
 um par de cabos de condutores de par estanhado
torcido
 bitola de 0,60mm
 isolado com capa de PVC de cor cinza, com saliência
perceptível ao tato em toda a sua extensão
38

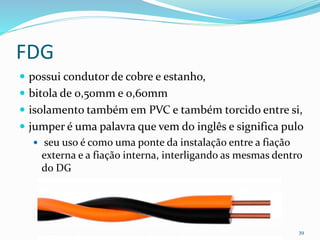

39. FDG
 possui condutor de cobre e estanho,
 bitola de 0,50mm e 0,60mm
 isolamento também em PVC e também torcido entre si,
 jumper é uma palavra que vem do inglês e significa pulo
 seu uso é como uma ponte da instalação entre a fiação
externa e a fiação interna, interligando as mesmas dentro
do DG
39

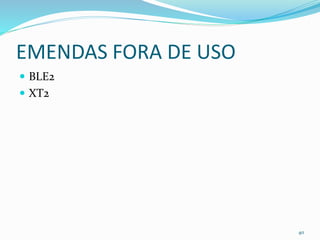

40. EMENDAS FORA DE USO
 BLE2
 XT2
40
