Placas de rede permitem a comunicação entre computadores usando protocolos de rede. Elas controlam o envio e recebimento de dados entre equipamentos. Existem diferentes tipos de placas classificadas por taxa de transmissão, tipo de cabo e barramento.

1. Placa de Rede
Os computadores se comunicam, usando como linguagem os protocolos de
rede, utilizando as placas de rede. Elas são Hardwares que permite a troca de
informações entre os computadores. Sua função é controlar todo o envio e
recebimento de dados entre um equipamento e outro.

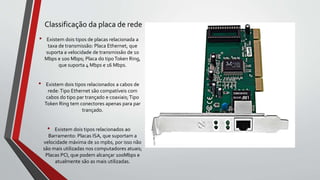

2. Classificação da placa de rede
• Existem dois tipos de placas relacionada a
taxa de transmissão: Placa Ethernet, que
suporta a velocidade de transmissão de 10
Mbps e 100 Mbps; Placa do tipoToken Ring,
que suporta 4 Mbps e 16 Mbps.
• Existem dois tipos relacionados a cabos de
rede:Tipo Ethernet são compatíveis com
cabos do tipo par trançado e coaxiais;Tipo
Token Ring tem conectores apenas para par
trançado.
• Existem dois tipos relacionados ao
Barramento: Placas ISA, que suportam a
velocidade máxima de 10 mpbs, por isso não
são mais utilizadas nos computadores atuais;
Placas PCI, que podem alcançar 100Mbps e
atualmente são as mais utilizadas.

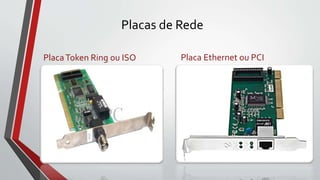

3. Placas de Rede
PlacaToken Ring ou ISO Placa Ethernet ou PCI

4. Terminologias
Hardware Software

5. Terminologias
Mbps Lixos Eletrônicos

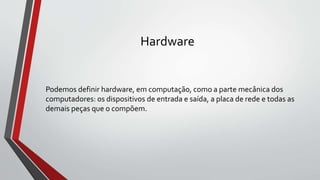

6. Hardware
Podemos definir hardware, em computação, como a parte mecânica dos
computadores: os dispositivos de entrada e saída, a placa de rede e todas as
demais peças que o compõem.

7. Software
É a parte lógica do equipamento. Podemos comparar ao cérebro humano: é
um hardware, certo? Mas é por meio dele que nosso software (inteligência,
memória etc.) funciona.

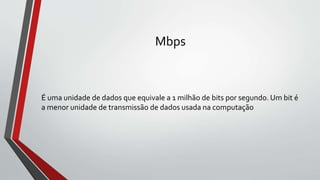

8. Mbps
É uma unidade de dados que equivale a 1 milhão de bits por segundo. Um bit é
a menor unidade de transmissão de dados usada na computação

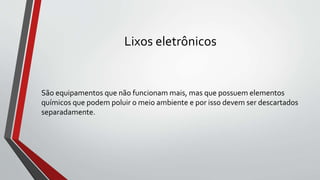

9. Lixos eletrônicos
São equipamentos que não funcionam mais, mas que possuem elementos
químicos que podem poluir o meio ambiente e por isso devem ser descartados
separadamente.

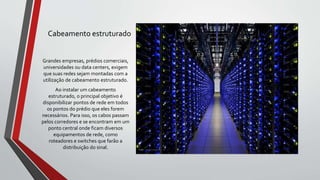

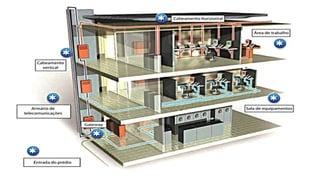

10. Cabeamento estruturado
Grandes empresas, prédios comerciais,
universidades ou data centers, exigem
que suas redes sejam montadas com a
utilização de cabeamento estruturado.
Ao instalar um cabeamento
estruturado, o principal objetivo é
disponibilizar pontos de rede em todos
os pontos do prédio que eles forem
necessários. Para isso, os cabos passam
pelos corredores e se encontram em um
ponto central onde ficam diversos
equipamentos de rede, como
roteadores e switches que farão a
distribuição do sinal.

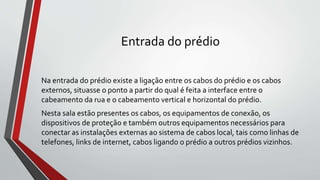

12. Entrada do prédio
Na entrada do prédio existe a ligação entre os cabos do prédio e os cabos
externos, situasse o ponto a partir do qual é feita a interface entre o
cabeamento da rua e o cabeamento vertical e horizontal do prédio.
Nesta sala estão presentes os cabos, os equipamentos de conexão, os
dispositivos de proteção e também outros equipamentos necessários para
conectar as instalações externas ao sistema de cabos local, tais como linhas de
telefones, links de internet, cabos ligando o prédio a outros prédios vizinhos.

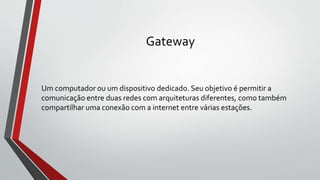

13. Gateway
Um computador ou um dispositivo dedicado. Seu objetivo é permitir a
comunicação entre duas redes com arquiteturas diferentes, como também
compartilhar uma conexão com a internet entre várias estações.

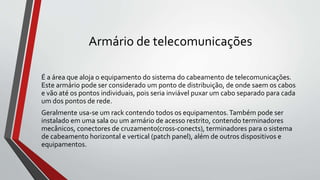

14. Armário de telecomunicações
É a área que aloja o equipamento do sistema do cabeamento de telecomunicações.
Este armário pode ser considerado um ponto de distribuição, de onde saem os cabos
e vão até os pontos individuais, pois seria inviável puxar um cabo separado para cada
um dos pontos de rede.
Geralmente usa-se um rack contendo todos os equipamentos.Também pode ser
instalado em uma sala ou um armário de acesso restrito, contendo terminadores
mecânicos, conectores de cruzamento(cross-conects), terminadores para o sistema
de cabeamento horizontal e vertical (patch panel), além de outros dispositivos e
equipamentos.

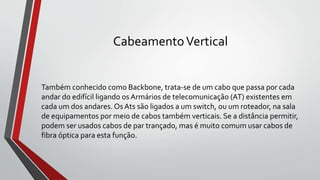

15. CabeamentoVertical
Também conhecido como Backbone, trata-se de um cabo que passa por cada
andar do edifícil ligando os Armários de telecomunicação (AT) existentes em
cada um dos andares. Os Ats são ligados a um switch, ou um roteador, na sala
de equipamentos por meio de cabos também verticais. Se a distância permitir,
podem ser usados cabos de par trançado, mas é muito comum usar cabos de
fibra óptica para esta função.

16. Cabeamento Horizontal
Permite a conexão entre os cabos que ligam o armário de telecomunicações as
tomadas onde são permanentes, instalados como parte do cabeamento
inicial, e continuam sendo usados por muito tempo.

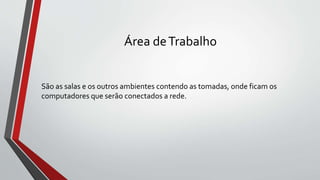

17. Área deTrabalho
São as salas e os outros ambientes contendo as tomadas, onde ficam os
computadores que serão conectados a rede.

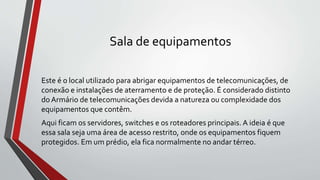

18. Sala de equipamentos
Este é o local utilizado para abrigar equipamentos de telecomunicações, de
conexão e instalações de aterramento e de proteção. É considerado distinto
do Armário de telecomunicações devida a natureza ou complexidade dos
equipamentos que contêm.
Aqui ficam os servidores, switches e os roteadores principais. A ideia é que
essa sala seja uma área de acesso restrito, onde os equipamentos fiquem
protegidos. Em um prédio, ela fica normalmente no andar térreo.

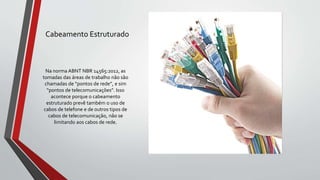

19. Cabeamento Estruturado
Na norma ABNT NBR 14565:2012, as
tomadas das áreas de trabalho não são
chamadas de “pontos de rede”, e sim
“pontos de telecomunicações”. Isso
acontece porque o cabeamento
estruturado prevê também o uso de
cabos de telefone e de outros tipos de
cabos de telecomunicação, não se
limitando aos cabos de rede.

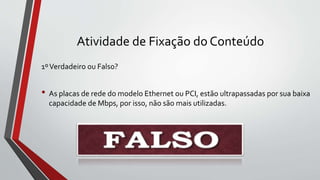

20. Atividade de Fixação do Conteúdo
1ºVerdadeiro ou Falso?
• As placas de rede do modelo Ethernet ou PCI, estão ultrapassadas por sua baixa
capacidade de Mbps, por isso, não são mais utilizadas.

21. Atividade de Fixação do Conteúdo
• Como é chamada a parte mecânica do computador?
• Como é conhecida a parte lógica do equipamento?
• Unidade de dados que conta os Bits por segundo?

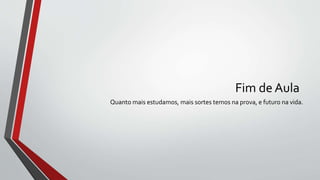

22. Fim de Aula
Quanto mais estudamos, mais sortes temos na prova, e futuro na vida.
