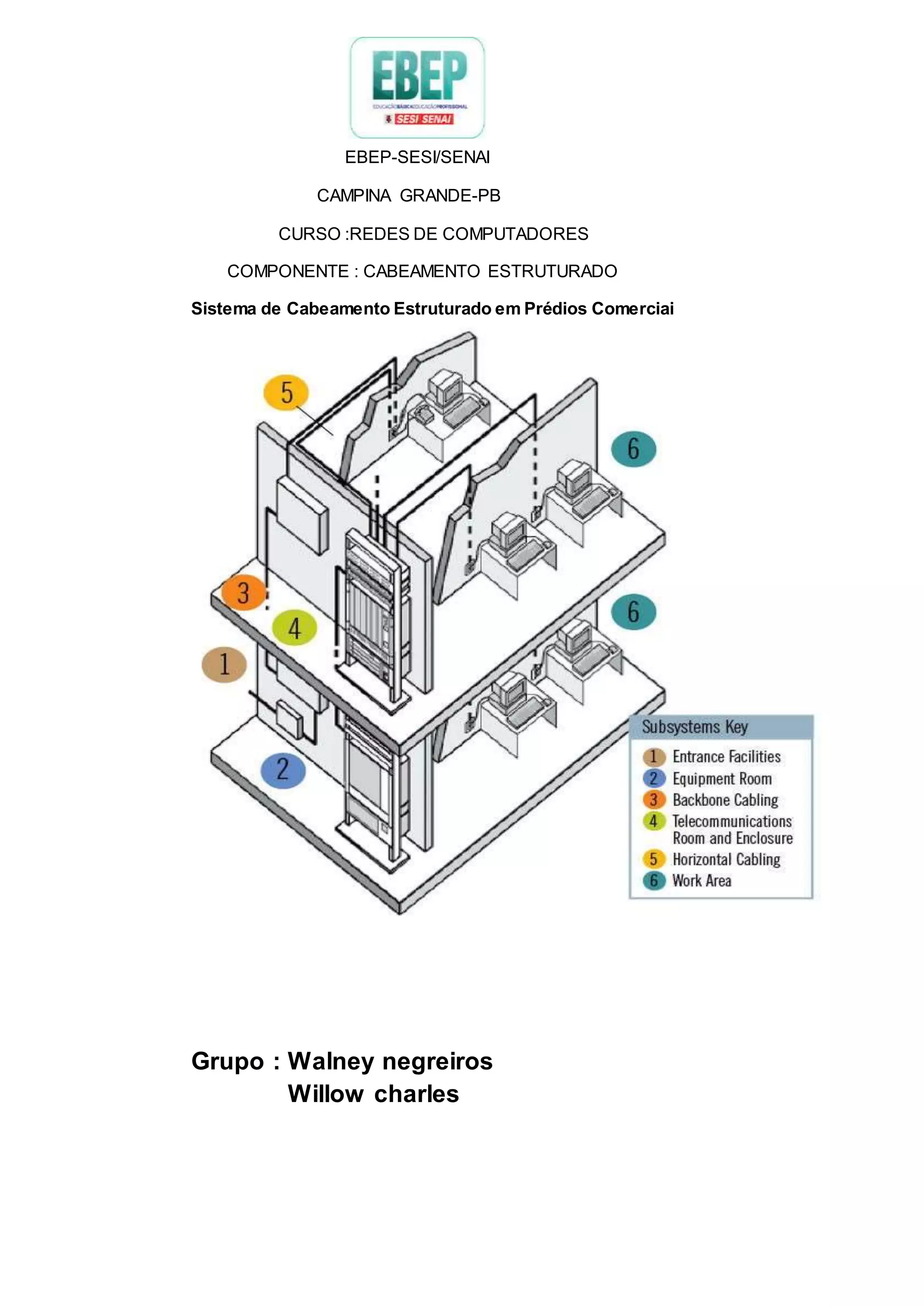

1. EBEP-SESI/SENAI
CAMPINA GRANDE-PB
CURSO :REDES DE COMPUTADORES
COMPONENTE : CABEAMENTO ESTRUTURADO
Sistema de Cabeamento Estruturado em Prédios Comerciai
Grupo : Walney negreiros
Willow charles

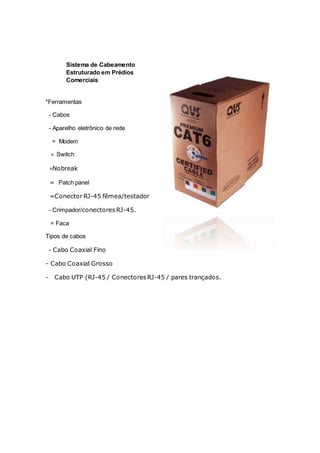

2. Sistema de Cabeamento
Estruturado em Prédios
Comerciais
*Ferramentas
- Cabos
- Aparelho eletrônico de rede
= Modem
= Switch
=Nobreak
= Patch panel
=Conector RJ-45 fêmea/testador
- Crimpador/conectoresRJ-45.
= Faca
Tipos de cabos
- Cabo Coaxial Fino
- Cabo Coaxial Grosso
- Cabo UTP (RJ-45 / ConectoresRJ-45 / pares trançados.

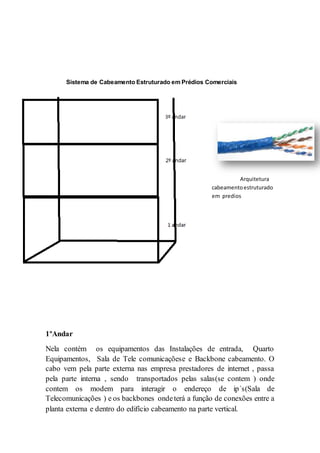

3. Sistema de Cabeamento Estruturado em Prédios Comerciais
Arquitetura
cabeamentoestruturado
em predios
1ºAndar
Nela contém os equipamentos das Instalações de entrada, Quarto
Equipamentos, Sala de Tele comunicaçõese e Backbone cabeamento. O
cabo vem pela parte externa nas empresa prestadores de internet , passa
pela parte interna , sendo transportados pelas salas(se contem ) onde
contem os modem para interagir o endereço de ip´s(Sala de
Telecomunicações ) e os backbones ondeterá a função de conexões entre a
planta externa e dentro do edifício cabeamento na parte vertical.

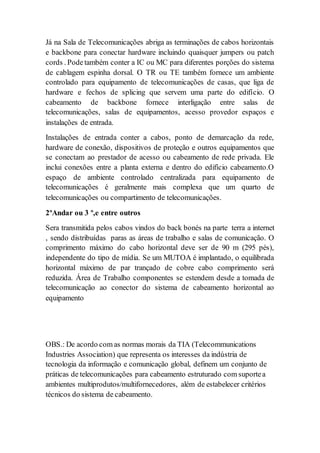

4. Já na Sala de Telecomunicações abriga as terminações de cabos horizontais
e backbone para conectar hardware incluindo quaisquer jumpers ou patch
cords . Podetambém conter a IC ou MC para diferentes porções do sistema
de cablagem espinha dorsal. O TR ou TE também fornece um ambiente
controlado para equipamento de telecomunicações de casas, que liga de
hardware e fechos de splicing que servem uma parte do edifício. O
cabeamento de backbone fornece interligação entre salas de
telecomunicações, salas de equipamentos, acesso provedor espaços e
instalações de entrada.
Instalações de entrada conter a cabos, ponto de demarcação da rede,
hardware de conexão, dispositivos de proteção e outros equipamentos que
se conectam ao prestador de acesso ou cabeamento de rede privada. Ele
inclui conexões entre a planta externa e dentro do edifício cabeamento.O
espaço de ambiente controlado centralizada para equipamento de
telecomunicações é geralmente mais complexa que um quarto de
telecomunicações ou compartimento de telecomunicações.
2ºAndar ou 3 º,e entre outros
Sera transmitida pelos cabos vindos do back bonés na parte terra a internet
, sendo distribuídas paras as áreas de trabalho e salas de comunicação. O
comprimento máximo do cabo horizontal deve ser de 90 m (295 pés),
independente do tipo de mídia. Se um MUTOA é implantado, o equilibrada
horizontal máximo de par trançado de cobre cabo comprimento será
reduzida. Área de Trabalho componentes se estendem desde a tomada de
telecomunicação ao conector do sistema de cabeamento horizontal ao
equipamento
OBS.: De acordo com as normas morais da TIA (Telecommunications
Industries Association) que representa os interesses da indústria de
tecnologia da informação e comunicação global, definem um conjunto de
práticas de telecomunicações para cabeamento estruturado com suportea
ambientes multiprodutos/multifornecedores, além de estabelecer critérios
técnicos do sistema de cabeamento.

5. Nas figuras a seguir é baseada em dois padrões:ANSI / TIA-568-C.0
(Cabeamento de Telecomunicações genérico para instalações do cliente),
que é usado para infra-estruturas de genéricos, e ANSI / TIA-568-C.1
(Prédio Comercial Telecomunicações Cabeamento padrão)
A figura 1 da Norma ANSI/TIA-568-C.1 :

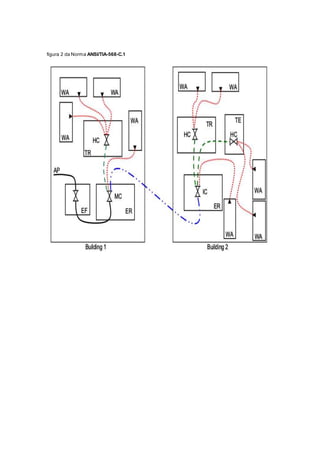

6. figura 2 da Norma ANSI/TIA-568-C.1
