1. ELETRICIDADE
ELETRODINÂMICA
Resistores
Leis de Ohm
Física - 3º Ano – Prof.(a) Cristiane
2010
Colégio Estadual Dom Helder Câmara

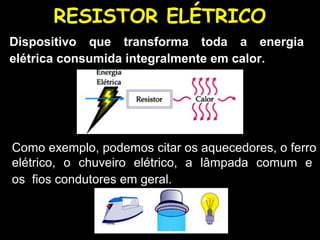

2. RESISTOR ELÉTRICO
Dispositivo que transforma toda a energia
elétrica consumida integralmente em calor.
Como exemplo, podemos citar os aquecedores, o ferro
elétrico, o chuveiro elétrico, a lâmpada comum e
os fios condutores em geral.

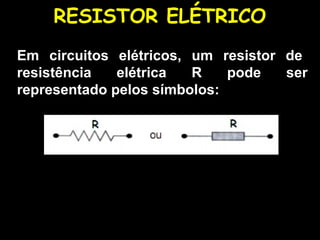

3. RESISTOR ELÉTRICO
Em circuitos elétricos, um resistor de
resistência elétrica R pode ser
representado pelos símbolos:

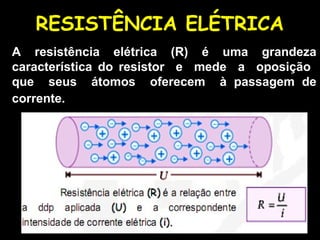

4. RESISTÊNCIA ELÉTRICA
A resistência elétrica (R) é uma grandeza
característica do resistor e mede a oposição
que seus átomos oferecem à passagem de
corrente.

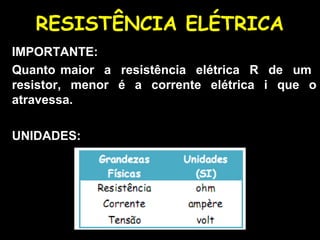

5. RESISTÊNCIA ELÉTRICA
IMPORTANTE:
Quanto maior a resistência elétrica R de um
resistor, menor é a corrente elétrica i que o
atravessa.
UNIDADES:

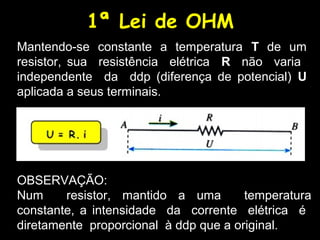

6. 1ª Lei de OHM
Mantendo-se constante a temperatura T de um
resistor, sua resistência elétrica R não varia
independente da ddp (diferença de potencial) U
aplicada a seus terminais.
OBSERVAÇÃO:
Num resistor, mantido a uma temperatura
constante, a intensidade da corrente elétrica é
diretamente proporcional à ddp que a original.

7. 1ª Lei de OHM
U → ddp/tensão (V)
R → Resistência ( )
i → corrente elétrica (A)

8. Resistor ôhmico Resistor não ôhmico

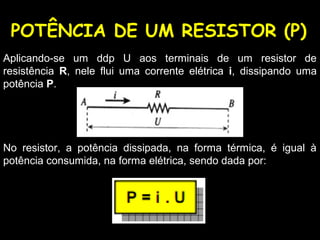

9. POTÊNCIA DE UM RESISTOR (P)
Aplicando-se um ddp U aos terminais de um resistor de
resistência R, nele flui uma corrente elétrica i, dissipando uma
potência P.
No resistor, a potência dissipada, na forma térmica, é igual à
potência consumida, na forma elétrica, sendo dada por:

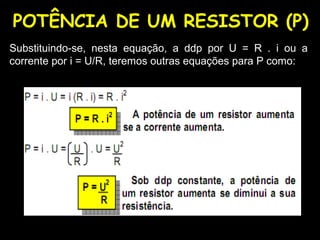

10. POTÊNCIA DE UM RESISTOR (P)
Substituindo-se, nesta equação, a ddp por U = R . i ou a
corrente por i = U/R, teremos outras equações para P como:

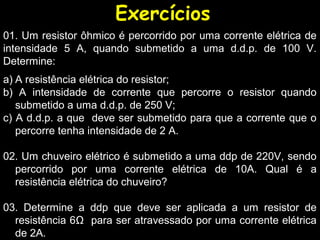

11. Exercícios
a) A resistência elétrica do resistor;
b) A intensidade de corrente que percorre o resistor quando
submetido a uma d.d.p. de 250 V;
c) A d.d.p. a que deve ser submetido para que a corrente que o
percorre tenha intensidade de 2 A.
02. Um chuveiro elétrico é submetido a uma ddp de 220V, sendo
percorrido por uma corrente elétrica de 10A. Qual é a
resistência elétrica do chuveiro?
03. Determine a ddp que deve ser aplicada a um resistor de
resistência 6Ω para ser atravessado por uma corrente elétrica
de 2A.
01. Um resistor ôhmico é percorrido por uma corrente elétrica de
intensidade 5 A, quando submetido a uma d.d.p. de 100 V.
Determine:

12. Exercícios
04. Quando uma lâmpada é ligada a uma tensão de 120 v, a
corrente que flui pelo filamento da lâmpada vale 1A. Qual a
potência da lâmpada?
05. Uma lâmpada possui a seguinte inscrição: 5 W – 5 V. Qual é
o valor da resistência dessa lâmpada?
06. Uma corrente elétrica de 2,0 A flui em um resistor de
resistência igual a 10 Ω. Qual a potência dissipada nesse resistor,
em watts?
07. Um chuveiro elétrico, cuja resistência é de 20 Ω, foi fabricado
para ser usado em voltagem 110 V. Para obter um chuveiro com
a mesma potência, numa rede de 220 V, devemos usar uma
resistência de:
a) 5 Ω b) 10 Ω c) 40 Ω d) 160 Ω e) 80 Ω
