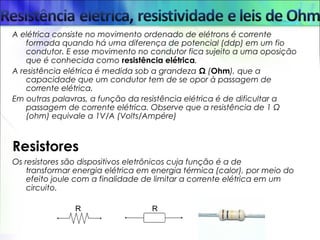

2. A elétrica consiste no movimento ordenado de elétrons é corrente
formada quando há uma diferença de potencial (ddp) em um fio
condutor. E esse movimento no condutor fica sujeito a uma oposição
que é conhecida como resistência elétrica.
A resistência elétrica é medida sob a grandeza Ω (Ohm), que a
capacidade que um condutor tem de se opor à passagem de
corrente elétrica.
Em outras palavras, a função da resistência elétrica é de dificultar a
passagem de corrente elétrica. Observe que a resistência de 1 Ω
(ohm) equivale a 1V/A (Volts/Ampére)
Resistores
Os resistores são dispositivos eletrônicos cuja função é a de
transformar energia elétrica em energia térmica (calor), por meio do
efeito joule com a finalidade de limitar a corrente elétrica em um
circuito.
3. No inicio do século IX, o físico alemão Georg Simon Ohm (1787-1854)
descobriu duas leis que determinam a resistência elétrica dos
condutores. Essas leis, em alguns casos, também valem para os
semicondutores e os isolantes.
a partir de suas medidas experimentais, chegou a conclusão de que
todos os materiais sujeitos a uma diferença de potencial apresentam
uma resistência de valor constante à passagem da corrente elétrica.

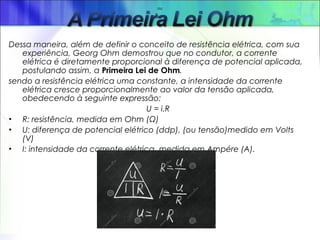

4. Dessa maneira, além de definir o conceito de resistência elétrica, com sua
experiência, Georg Ohm demostrou que no condutor, a corrente
elétrica é diretamente proporcional à diferença de potencial aplicada,
postulando assim, a Primeira Lei de Ohm.
sendo a resistência elétrica uma constante, a intensidade da corrente
elétrica cresce proporcionalmente ao valor da tensão aplicada,
obedecendo à seguinte expressão:
U = i.R
• R: resistência, medida em Ohm (Ω)
• U: diferença de potencial elétrico (ddp), (ou tensão)medido em Volts
(V)
• I: intensidade da corrente elétrica, medida em Ampére (A).
ou
ou

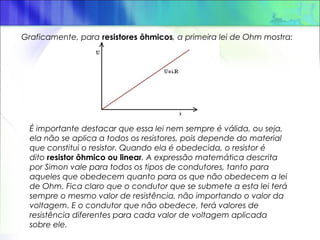

5. Graficamente, para resistores ôhmicos, a primeira lei de Ohm mostra:
É importante destacar que essa lei nem sempre é válida, ou seja,
ela não se aplica a todos os resistores, pois depende do material
que constitui o resistor. Quando ela é obedecida, o resistor é
dito resistor ôhmico ou linear. A expressão matemática descrita
por Simon vale para todos os tipos de condutores, tanto para
aqueles que obedecem quanto para os que não obedecem a lei
de Ohm. Fica claro que o condutor que se submete a esta lei terá
sempre o mesmo valor de resistência, não importando o valor da
voltagem. E o condutor que não obedece, terá valores de
resistência diferentes para cada valor de voltagem aplicada
sobre ele.

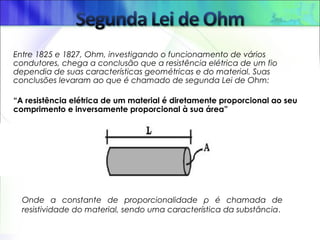

6. Entre 1825 e 1827, Ohm, investigando o funcionamento de vários
condutores, chega a conclusão que a resistência elétrica de um fio
dependia de suas características geométricas e do material. Suas
conclusões levaram ao que é chamado de segunda Lei de Ohm:
“A resistência elétrica de um material é diretamente proporcional ao seu
comprimento e inversamente proporcional à sua área”
Onde a constante de proporcionalidade ρ é chamada de
resistividade do material, sendo uma característica da substância.

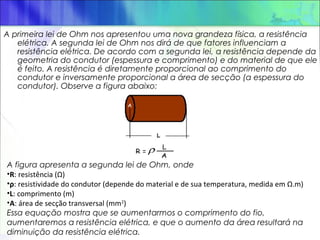

7. A primeira lei de Ohm nos apresentou uma nova grandeza física, a resistência
elétrica. A segunda lei de Ohm nos dirá de que fatores influenciam a
resistência elétrica. De acordo com a segunda lei, a resistência depende da
geometria do condutor (espessura e comprimento) e do material de que ele
é feito. A resistência é diretamente proporcional ao comprimento do
condutor e inversamente proporcional a área de secção (a espessura do
condutor). Observe a figura abaixo:
A figura apresenta a segunda lei de Ohm, onde
•R: resistência (Ω)
•ρ: resistividade do condutor (depende do material e de sua temperatura, medida em Ω.m)
•L: comprimento (m)
•A: área de secção transversal (mm2
)
Essa equação mostra que se aumentarmos o comprimento do fio,
aumentaremos a resistência elétrica, e que o aumento da área resultará na
diminuição da resistência elétrica.
8. Através de suas análises, este cientista concluiu que a resistividade de cada
material é constante para qualquer campo elétrico aplicado, e desta forma,
poderia obter uma expressão para determinar a resistência elétrica. Esta
propriedade, segundo Ohm, é diretamente proporcional à resistividade do material,
ao comprimento e inversamente proporcional à área de seção transversal reta do
respectivo objeto, e é enunciada como segue:
“A resistividade (ou condutividade) de um material é independente da intensidade,
direção e sentido do campo elétrico”.
Matematicamente, assume a forma:
R =ρ.l/S
É válido lembrar que apenas esta última é verdadeiramente condizente com o
enunciado da lei de Ohm.
Esta lei é válida para certas faixas de temperaturas e de campo elétrico aplicados.
Desta forma, os resistores são considerados ôhmicos porque obedecem à lei de
Ohm dentro dos limites de tensão aplicados no local do circuito ao qual compõe.
Alguns dispositivos à base de semicondutores, como diodos e transistores não são
ôhmicos.
