O documento discute diferentes técnicas de análises térmicas de materiais, incluindo referências bibliográficas, princípios e aplicações de termogravimetria, análise térmica diferencial, calorimetria diferencial de varredura e dilatometria.

1. Análises Térmicas dos Materiais

2. REFERÊNCIAS BIBLIOGRÁFICAS

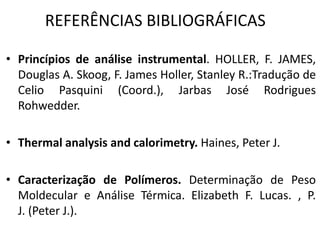

• Princípios de análise instrumental. HOLLER, F. JAMES,
Douglas A. Skoog, F. James Holler, Stanley R.:Tradução de
Celio Pasquini (Coord.), Jarbas José Rodrigues
Rohwedder.
• Thermal analysis and calorimetry. Haines, Peter J.
• Caracterização de Polímeros. Determinação de Peso
Moldecular e Análise Térmica. Elizabeth F. Lucas. , P.
J. (Peter J.).

3. REFERÊNCIAS BIBLIOGRÁFICAS

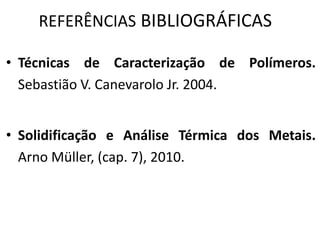

• Técnicas de Caracterização de Polímeros.
Sebastião V. Canevarolo Jr. 2004.
• Solidificação e Análise Térmica dos Metais.
Arno Müller, (cap. 7), 2010.

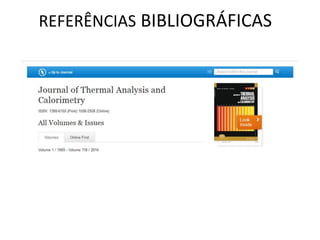

4. REFERÊNCIAS BIBLIOGRÁFICAS

5. ANÁLISES TÉRMICAS

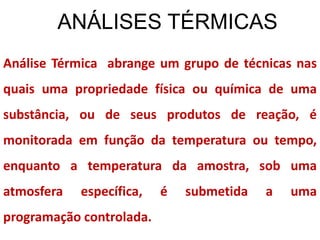

Análise Térmica abrange um grupo de técnicas nas
quais uma propriedade física ou química de uma
substância, ou de seus produtos de reação, é
monitorada em função da temperatura ou tempo,
enquanto a temperatura da amostra, sob uma
atmosfera específica, é submetida a uma
programação controlada.

6. CRITÉRIOS A SEREM DEFINIDOS PARA UMA
ANÁLISE TÉRMICA

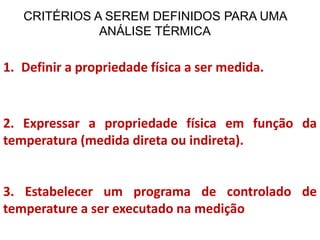

1. Definir a propriedade física a ser medida.
2. Expressar a propriedade física em função da
temperatura (medida direta ou indireta).
3. Estabelecer um programa de controlado de
temperature a ser executado na medição

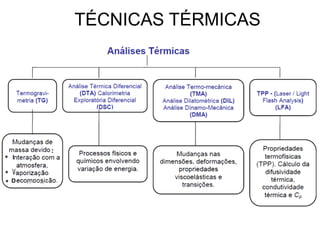

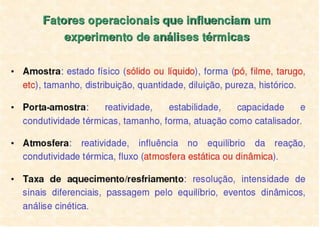

8. TÉCNICAS TÉRMICAS

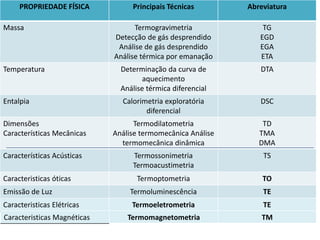

9. Tabela-Canevaloro-pg209
PROPRIEDADE FÍSICA Principais Técnicas Abreviatura
Massa Termogravimetria
Detecção de gás desprendido
Análise de gás desprendido
Análise térmica por emanação
TG
EGD
EGA
ETA
Temperatura Determinação da curva de
aquecimento
Análise térmica diferencial
DTA
Entalpia Calorimetria exploratória
diferencial
DSC
Dimensões
Características Mecânicas
Termodilatometria
Análise termomecânica Análise
termomecânica dinâmica
TD
TMA
DMA
Características Acústicas Termossonimetria
Termoacustimetria
TS
Caracteristicas óticas Termoptometria TO
Emissão de Luz Termoluminescência TE
Caracteristicas Elétricas Termoeletrometria TE
Caracteristicas Magnéticas Termomagnetometria TM

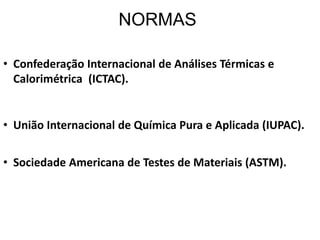

10. NORMAS
• Confederação Internacional de Análises Térmicas e
Calorimétrica (ICTAC).
• União Internacional de Química Pura e Aplicada (IUPAC).
• Sociedade Americana de Testes de Materiais (ASTM).

11. TÉCNICAS TÉRMICAS

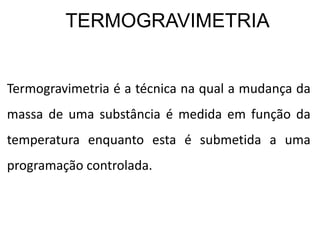

12. TERMOGRAVIMETRIA
Termogravimetria é a técnica na qual a mudança da
massa de uma substância é medida em função da
temperatura enquanto esta é submetida a uma
programação controlada.

13. TERMOGRAVIMETRIA (TG)

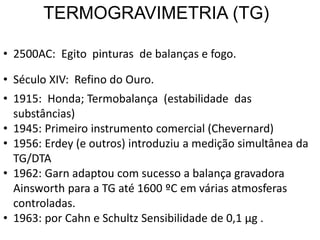

• 2500AC: Egito pinturas de balanças e fogo.
• Século XIV: Refino do Ouro.
• 1915: Honda; Termobalança (estabilidade das
substâncias)
• 1945: Primeiro instrumento comercial (Chevernard)
• 1956: Erdey (e outros) introduziu a medição simultânea da
TG/DTA
• 1962: Garn adaptou com sucesso a balança gravadora
Ainsworth para a TG até 1600 ºC em várias atmosferas
controladas.
• 1963: por Cahn e Schultz Sensibilidade de 0,1 μg .

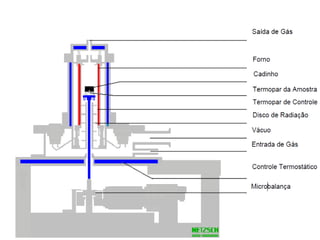

15. TERMOGRAVIMETRIA (TG)

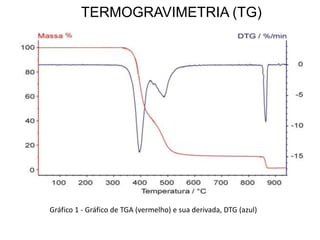

Gráfico 1 - Gráfico de TGA (vermelho) e sua derivada, DTG (azul)

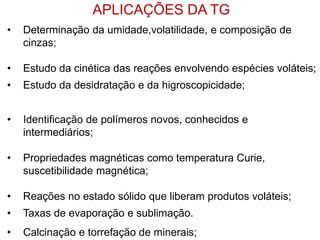

16. • Determinação da umidade,volatilidade, e composição de
cinzas;
• Estudo da cinética das reações envolvendo espécies voláteis;
• Estudo da desidratação e da higroscopicidade;
• Identificação de polímeros novos, conhecidos e
intermediários;
• Propriedades magnéticas como temperatura Curie,
suscetibilidade magnética;
• Reações no estado sólido que liberam produtos voláteis;
• Taxas de evaporação e sublimação.
• Calcinação e torrefação de minerais;
APLICAÇÕES DA TG

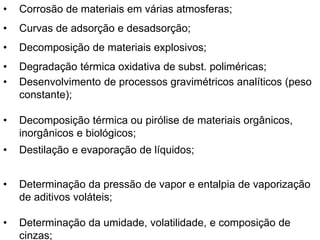

17. • Corrosão de materiais em várias atmosferas;
• Curvas de adsorção e desadsorção;
• Decomposição de materiais explosivos;
• Degradação térmica oxidativa de subst. poliméricas;
• Desenvolvimento de processos gravimétricos analíticos (peso
constante);
• Decomposição térmica ou pirólise de materiais orgânicos,
inorgânicos e biológicos;
• Destilação e evaporação de líquidos;
• Determinação da pressão de vapor e entalpia de vaporização
de aditivos voláteis;
• Determinação da umidade, volatilidade, e composição de
cinzas;

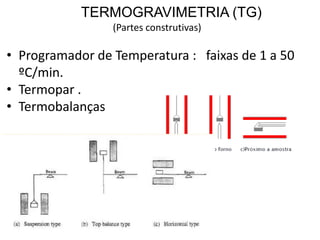

18. TERMOGRAVIMETRIA (TG)
(Partes construtivas)
• Programador de Temperatura : faixas de 1 a 50
ºC/min.
• Termopar .
• Termobalanças

19. TERMOGRAVIMETRIA (TG)

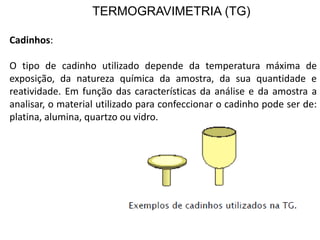

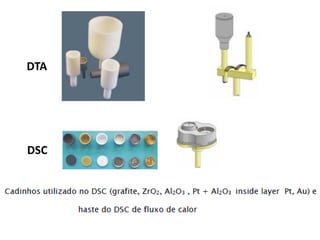

Cadinhos:
O tipo de cadinho utilizado depende da temperatura máxima de
exposição, da natureza química da amostra, da sua quantidade e
reatividade. Em função das características da análise e da amostra a
analisar, o material utilizado para confeccionar o cadinho pode ser de:
platina, alumina, quartzo ou vidro.

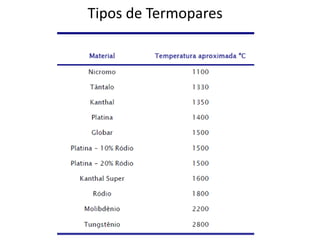

20. Tipos de Termopares

21. TERMOGRAVIMETRIA (TG)

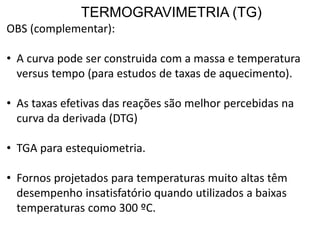

OBS (complementar):
• A curva pode ser construida com a massa e temperatura
versus tempo (para estudos de taxas de aquecimento).
• As taxas efetivas das reações são melhor percebidas na
curva da derivada (DTG)
• TGA para estequiometria.
• Fornos projetados para temperaturas muito altas têm
desempenho insatisfatório quando utilizados a baixas
temperaturas como 300 ºC.

22. TERMOGRAVIMETRIA (TG)

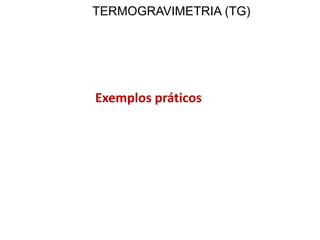

Exemplos práticos

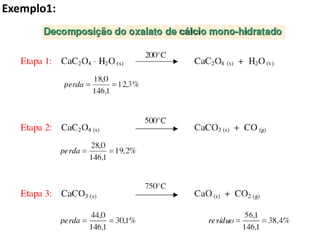

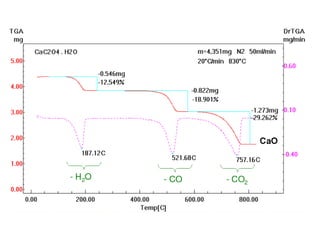

23. Exemplo1:

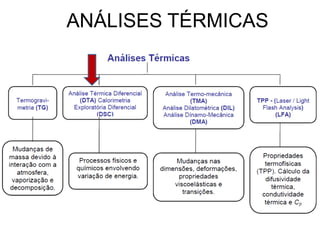

25. ANÁLISES TÉRMICAS

26. Análise Térmica Diferencial (DTA) e Calorimetria
Diferencial de Varredura (DSC)

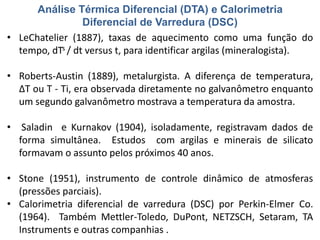

• LeChatelier (1887), taxas de aquecimento como uma função do
tempo, dTs / dt versus t, para identificar argilas (mineralogista).
• Roberts-Austin (1889), metalurgista. A diferença de temperatura,
ΔT ou T - Ti, era observada diretamente no galvanômetro enquanto
um segundo galvanômetro mostrava a temperatura da amostra.
• Saladin e Kurnakov (1904), isoladamente, registravam dados de
forma simultânea. Estudos com argilas e minerais de silicato
formavam o assunto pelos próximos 40 anos.
• Stone (1951), instrumento de controle dinâmico de atmosferas
(pressões parciais).
• Calorimetria diferencial de varredura (DSC) por Perkin-Elmer Co.
(1964). Também Mettler-Toledo, DuPont, NETZSCH, Setaram, TA
Instruments e outras companhias .

27. Análise Térmica Diferencial (DTA) e Calorimetria
Diferencial de Varredura (DSC)

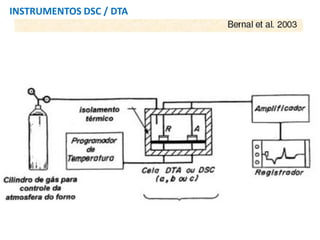

28. INSTRUMENTOS DSC / DTA

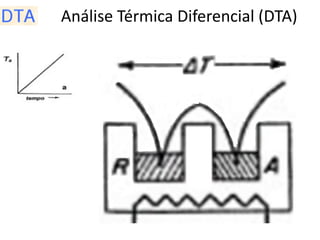

29. Análise Térmica Diferencial (DTA)

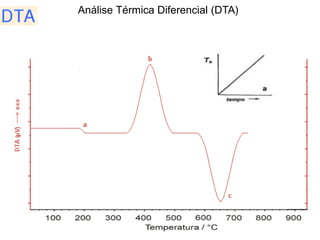

30. Análise Térmica Diferencial (DTA)

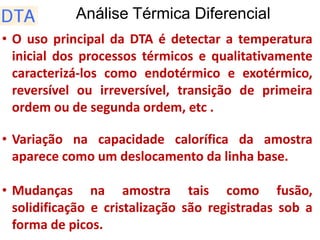

31. Análise Térmica Diferencial
• O uso principal da DTA é detectar a temperatura
inicial dos processos térmicos e qualitativamente
caracterizá-los como endotérmico e exotérmico,
reversível ou irreversível, transição de primeira
ordem ou de segunda ordem, etc .
• Variação na capacidade calorífica da amostra
aparece como um deslocamento da linha base.
• Mudanças na amostra tais como fusão,
solidificação e cristalização são registradas sob a
forma de picos.

32. O DSC foi desenvolvido com o intuito de evitar as dificuldades
encontradas no DTA ou compensá-las, criando um
equipamento capaz de quantificar a energia envolvida nas
reações.
Existem dois tipos de equipamentos que realizam a
Calorimetria Diferencial de Varredura, o primeiro é
denominado de DSC de compensação de energia e o segundo
de DSC de fluxo de calor.
DSCCalorimetria Diferencial de Varredura

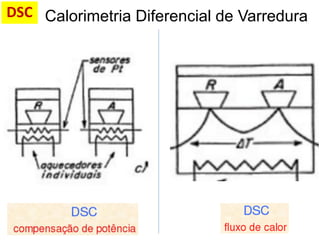

33. Calorimetria Diferencial de VarreduraDSC

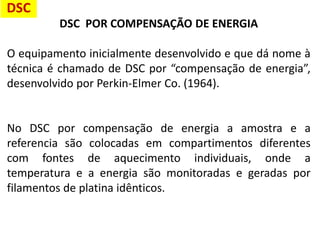

34. DSC POR COMPENSAÇÃO DE ENERGIA
O equipamento inicialmente desenvolvido e que dá nome à
técnica é chamado de DSC por “compensação de energia”,
desenvolvido por Perkin-Elmer Co. (1964).
No DSC por compensação de energia a amostra e a
referencia são colocadas em compartimentos diferentes
com fontes de aquecimento individuais, onde a
temperatura e a energia são monitoradas e geradas por
filamentos de platina idênticos.
DSC

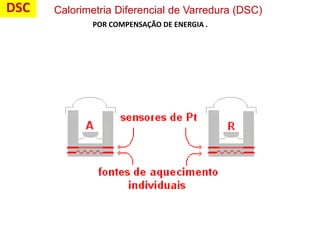

35. Calorimetria Diferencial de Varredura (DSC)
POR COMPENSAÇÃO DE ENERGIA .
DSC

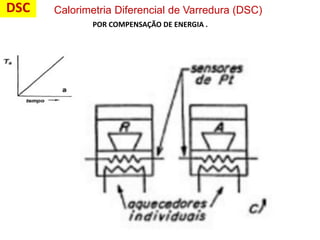

36. DSC Calorimetria Diferencial de Varredura (DSC)
POR COMPENSAÇÃO DE ENERGIA .

37. DSC POR FLUXO DE CALOR

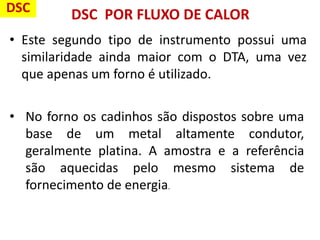

• Este segundo tipo de instrumento possui uma
similaridade ainda maior com o DTA, uma vez
que apenas um forno é utilizado.
• No forno os cadinhos são dispostos sobre uma
base de um metal altamente condutor,
geralmente platina. A amostra e a referência
são aquecidas pelo mesmo sistema de
fornecimento de energia.
DSC

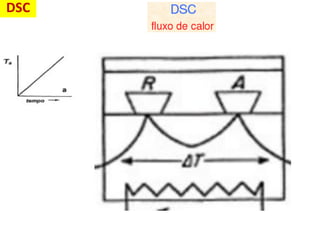

38. DSC

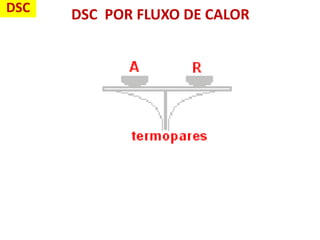

39. DSC POR FLUXO DE CALORDSC

40. DSC POR FLUXO DE CALORDSC

41. DSC

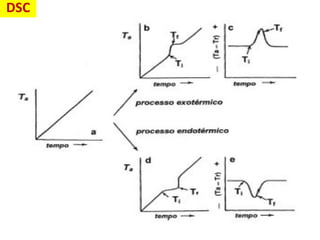

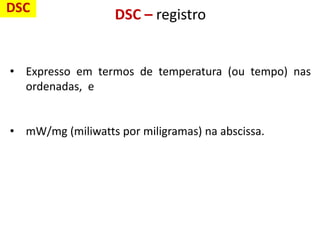

42. DSC – registro
• Expresso em termos de temperatura (ou tempo) nas
ordenadas, e
• mW/mg (miliwatts por miligramas) na abscissa.
DSC

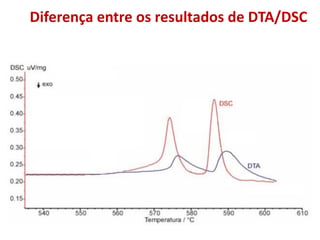

43. Diferença entre os resultados de DTA/DSC

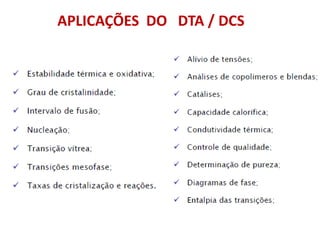

44. APLICAÇÕES DO DTA / DCS

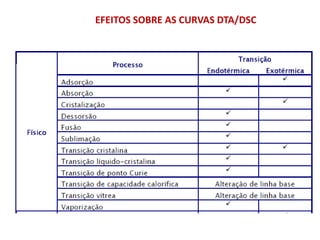

45. EFEITOS SOBRE AS CURVAS DTA/DSC

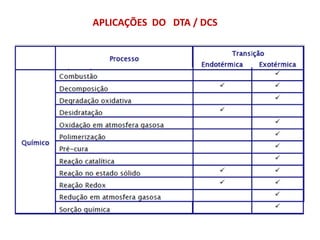

46. APLICAÇÕES DO DTA / DCS

47. Análises de Dados
Transições de primeira ordem (endotérmicas ou
exotérmicas) são caracterizadas como picos, mesmo que
eles possam sobrepor um ao outro. A área do pico,
diretamente sob a curva, é proporcional a entalpia ΔH
envolvida no processo endotérmica / exotérmica, expresso
em Quilojoule por Quilograma, ou Joule por grama J/g.

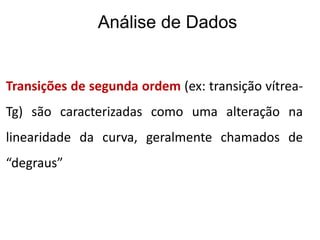

48. Transições de segunda ordem (ex: transição vítrea-
Tg) são caracterizadas como uma alteração na
linearidade da curva, geralmente chamados de
“degraus”
Análise de Dados

49. 1. Definir a propriedade física a ser medida.
2. Expressar a propriedade física em função da
temperatura (medida direta ou indireta).
3. Estabelecer um programa de controle de
temperature a ser executado na medição

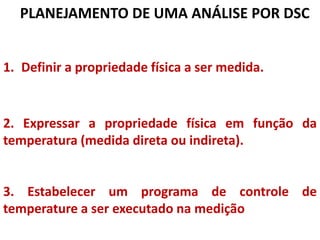

PLANEJAMENTO DE UMA ANÁLISE POR DSC

50. PLANEJAMENTO DE UMA ANÁLISE POR DSC

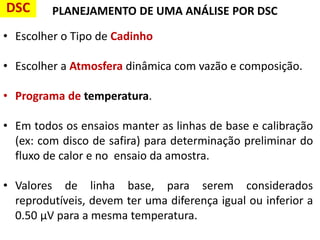

• Escolher o Tipo de Cadinho
• Escolher a Atmosfera dinâmica com vazão e composição.
• Programa de temperatura.
• Em todos os ensaios manter as linhas de base e calibração
(ex: com disco de safira) para determinação preliminar do
fluxo de calor e no ensaio da amostra.
• Valores de linha base, para serem considerados
reprodutíveis, devem ter uma diferença igual ou inferior a
0.50 μV para a mesma temperatura.
DSC

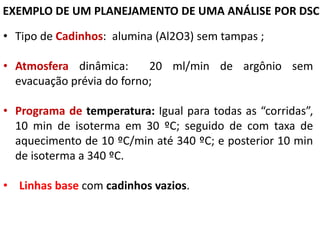

51. EXEMPLO DE UM PLANEJAMENTO DE UMA ANÁLISE POR DSC
• Tipo de Cadinhos: alumina (Al2O3) sem tampas ;
• Atmosfera dinâmica: 20 ml/min de argônio sem
evacuação prévia do forno;
• Programa de temperatura: Igual para todas as “corridas”,
10 min de isoterma em 30 ºC; seguido de com taxa de
aquecimento de 10 ºC/min até 340 ºC; e posterior 10 min
de isoterma a 340 ºC.
• Linhas base com cadinhos vazios.

52. DTA
DSC

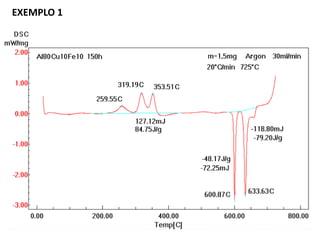

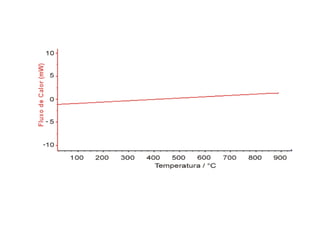

54. EXEMPLO 1

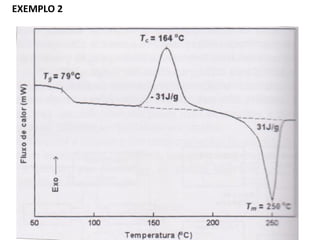

55. EXEMPLO 2

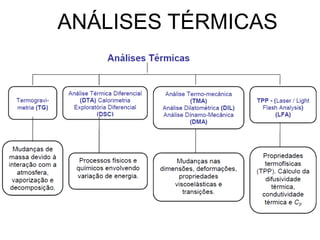

56. ANÁLISES TÉRMICAS

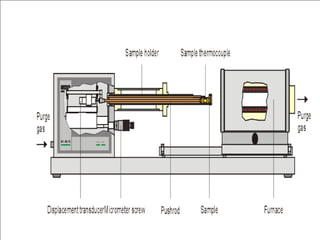

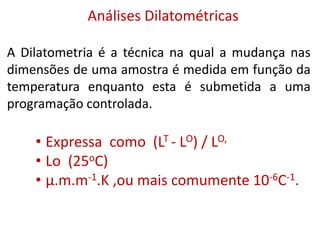

57. Análises Dilatométricas
A Dilatometria é a técnica na qual a mudança nas
dimensões de uma amostra é medida em função da
temperatura enquanto esta é submetida a uma
programação controlada.
• Expressa como (LT - LO) / LO,
• Lo (25oC)
• μ.m.m-1.K ,ou mais comumente 10-6C-1.

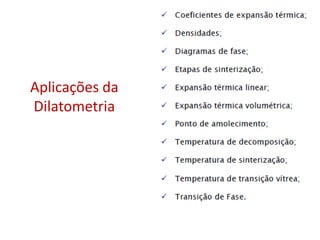

58. Aplicações da
Dilatometria

59. ANÁLISES TÉRMICAS
(Análises Dilatométricas)

60. Análises Dilatométricas

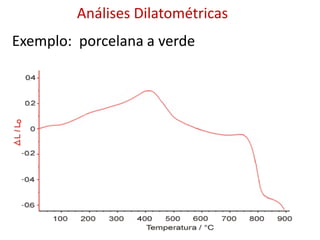

Exemplo: porcelana a verde

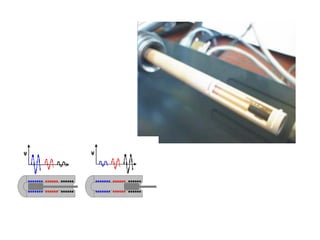

62. ANÁLISES TÉRMICAS

63. Análise Dínamo-Mecânica (DMA)

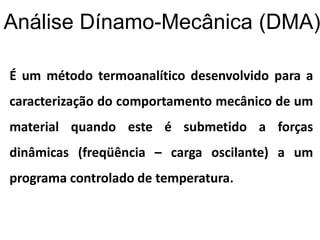

É um método termoanalítico desenvolvido para a
caracterização do comportamento mecânico de um
material quando este é submetido a forças
dinâmicas (freqüência – carga oscilante) a um
programa controlado de temperatura.

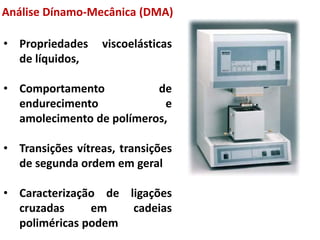

64. • Propriedades viscoelásticas
de líquidos,
• Comportamento de
endurecimento e
amolecimento de polímeros,
• Transições vítreas, transições
de segunda ordem em geral
• Caracterização de ligações
cruzadas em cadeias
poliméricas podem

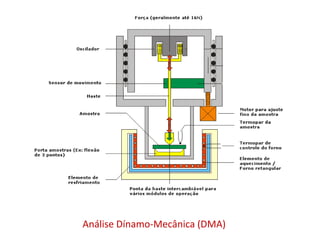

Análise Dínamo-Mecânica (DMA)

65. Análise Dínamo-Mecânica (DMA)

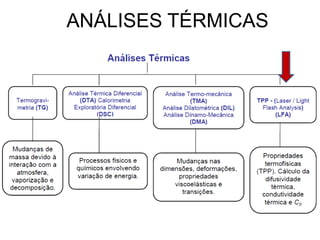

67. ANÁLISES TÉRMICAS

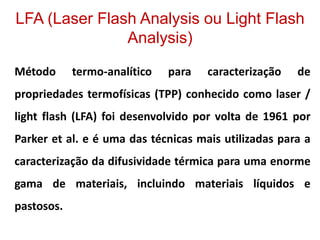

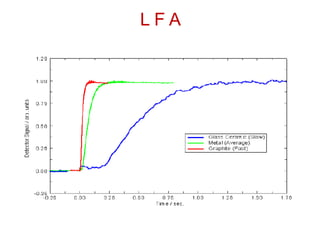

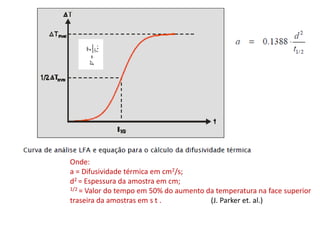

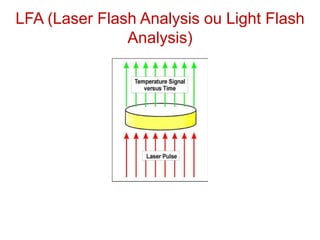

68. LFA (Laser Flash Analysis ou Light Flash
Analysis)
Método termo-analítico para caracterização de
propriedades termofísicas (TPP) conhecido como laser /
light flash (LFA) foi desenvolvido por volta de 1961 por
Parker et al. e é uma das técnicas mais utilizadas para a
caracterização da difusividade térmica para uma enorme
gama de materiais, incluindo materiais líquidos e
pastosos.

70. LFA (Laser Flash Analysis ou Light Flash
Analysis)

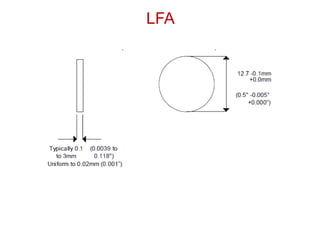

71. LFA

72. L F A

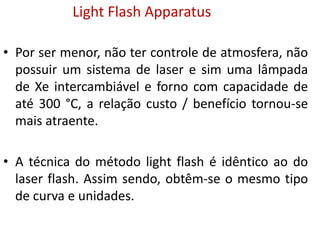

73. • Por ser menor, não ter controle de atmosfera, não
possuir um sistema de laser e sim uma lâmpada
de Xe intercambiável e forno com capacidade de
até 300 °C, a relação custo / benefício tornou-se
mais atraente.
• A técnica do método light flash é idêntico ao do
laser flash. Assim sendo, obtêm-se o mesmo tipo
de curva e unidades.
Light Flash Apparatus

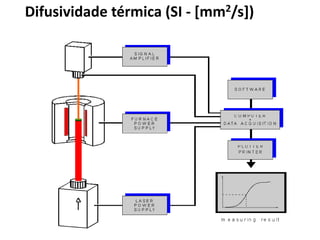

74. Difusividade térmica (SI - [mm2/s])

75. Onde:
a = Difusividade térmica em cm2/s;
d2 = Espessura da amostra em cm;
1/2 = Valor do tempo em 50% do aumento da temperatura na face superior
traseira da amostras em s t . (J. Parker et. al.)

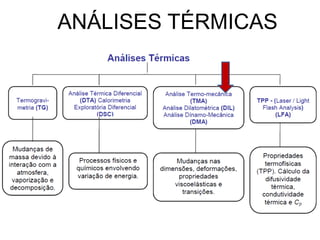

76. ANÁLISES TÉRMICAS

77. EXEMPLO DE APLICAÇÕES
